Gerendák Egymásba Csapolásának Művészete: Hagyományok és Korszerű Megoldások az Asztalosmunkában
A fa, mint építő- és bútorelem, évezredek óta nélkülözhetetlen szerepet tölt be az emberiség életében. Legyen szó akár tetőszerkezetek ácsolásáról, akár tartós és esztétikus bútorok készítéséről, a faanyag megmunkálása és összekapcsolása mindig is kiemelt szaktudást és precizitást igényelt. A "gerendák egymásba csapolása" kifejezés, bár szaknyelvnek tűnhet, valójában egy rendkívül gazdag és sokrétű technikai megoldáscsoportot takar, amely az ács- és asztalosmesterség alapjait képezi. Ez a cikk mélyre merül ezen fakötések világában, bemutatva a hagyományos technikákat és a modern kori fejlődéseket, miközben igyekszik közérthetően megvilágítani a szakmai részleteket.
A Hagyományos Fakötések Alapjai: Erőátadás és Pozícióbiztosítás
A hagyományos fakötések lényege, hogy két vagy több, különböző helyzetű faelemet teherátadó kapcsolóelemek alkalmazása nélkül rögzítenek egymáshoz. Ezek a fakötések általában csak nyomóerő átadására alkalmasak, és elsődleges feladatuk a kapcsolat szétválásának megakadályozása, azaz az elemek helyzetének rögzítése. Az illesztéseket a gerendák toldásánál lehet felhasználni, ahol a gerendavégeket merőlegesen, ferdén vagy ék alakban ütköztetik egymáshoz. A kötés biztosításához ácskapcsot lehet használni. Az illesztéseket fel lehet használni a függőleges elemek toldására is, ehhez azonban a kapcsolat biztosítására mind a négy oldalon hevedert kell alkalmazni.
A fakötések következő csoportjába a lapolások tartoznak. Alkalmazásukra egyenes és egymásra szöget bezáró toldásoknál, vagy csatlakozásoknál kerülhet sor. A lapolások ferde, vagy egyenes felülettel kapcsolódhatnak egymáshoz. A bütüs végeknél a felület szintén egyenes, vagy ferde lehet. A lapolások gerendák és oszlopok toldására, azonkívül egy síkban levő, szögben találkozó vagy egymást keresztező gerendák kötésére használatosak. A lapolásoknál az egyik faelemből - fűrésszel és vésővel - eltávolított kubuszt, a másik faelem megmaradó kubusza tölti ki. Különböznek párhuzamos, ferde, párhuzamos fogas, kereszt, vég, fecskefarkú vég, sarok és fogas saroklapolás. A fogas lapolásokkal húzóerőket is lehet felvenni. A lapolásoknál szerepet játszik az egymással érintkező elemek bütü felületének helyzete, más megfogalmazásban: az elemek egymáshoz illesztése is.
A rovások két egymásra helyezett gerenda helyzetének rögzítésére szolgálnak. A gerendák merőlegesen, vagy ferdén keresztezhetik egymást. A csatlakozó gerendákon az illesztés helyén olyan megmunkálást készítenek, hogy a gerendák összeilleszthetők legyenek (a bevágás mérete 2-3 cm). Ilyen rovások lehetnek az átlós, kereszt, fecskefarkú és sarokrovás.
Az "beeresztés" kifejezés két azonos síkban lévő gerenda egymásra merőleges, vagy ferde helyzetű kapcsolására használatos. Az elnevezés onnan ered, hogy az egyik gerenda végét a másik gerendába eresztik be. A beeresztésnél az egyik gerendavég teljes felületen a másik gerenda mélyedésébe helyezhető. Különböző típusai az egyenes ütközéses beeresztés, a ferde beeresztés (egyszeres és kettős), valamint a ferde csonka beeresztés.

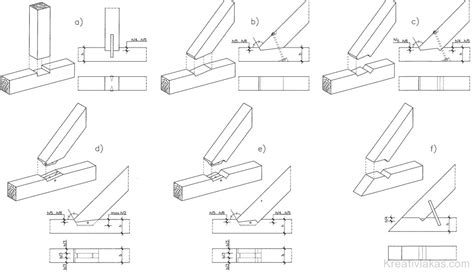

A "csapkötések" hasonlítanak a beeresztésekhez. A két egymáshoz kapcsolódó gerendát úgy munkálják meg, hogy az egyik gerendán egy csap alakuljon ki, míg a másikon egy méretben hozzá illő csaphorony. A csaphoronynak a csapnál mélyebbnek kell lennie. A csapkötések vízszintes, ferde, vagy függőleges síkban levő, egymással szögben találkozó faelemek - oldalirányú kimozdulást is megakadályozó - kötésére használatosak. Különböző típusai az egyenes, ékelt, ollós, bél, sarok és csonkacsap. A csapkötés és a beeresztés kombinációjából áll elő a csapos beeresztés, amely vízszintes és ferde helyzetű gerendák találkozásánál használatos.
A "horgolások" a faelemek különböző síkokban történő kapcsolására használatosak. A gerendákat úgy munkálják meg, hogy a csatlakozó felületek pontosan illeszkedjenek egymáshoz. Az elnevezés arra utal, hogy a faelemek végén kialakított vágások és illesztések hasonlítanak a horgolt mintákhoz, mintha az egy kötél vagy fonál lenne, amely összefonja a faelemeket. Különböző típusai az egyszerű és fészkes horgolás, azonkívül a fészkes csapos horgolás.
A "szélesítések" egy síkban fekvő deszkák és pallók egymáshoz való kötésére használatosak. Ezeket a kötéseket ki lehet alakítani úgy, hogy a deszkák tompán illeszkednek egymáshoz és egy heveder biztosítja a mozdulatlanságot. A kapcsolódó felületek megmunkálásával javítani lehet a szélesítés minőségét. Különböző típusai az ék alakú, hornyos, árokeresztékes és léccsapos szélesítő kötés.
A Gerendák Toldása: Hosszabbítás és Erősítés
A gerendák toldása elengedhetetlen, ha az építkezés vagy bútorgyártás során hosszabb, vagy nagyobb keresztmetszetű gerendára van szükség, mint amilyen rendelkezésre áll. A toldások célja az alkatrész nagyságának növelése a hossz, a szélesség, vagy a vastagság irányában. A toldásokban mindig két alkatrész találkozik egymással, növelve egymás méretét a szélesség, a hossz, vagy a vastagság irányában. Ezek, az egyszerűtől a bonyolultabb irányába, többfélék lehetnek: illesztés, lapolás vagy csapolás.
Az illesztéseknél az egymáshoz csatlakozó darabok nem takarják egymást. A lapolásnál egyszer, a csapolásnál pedig két-, vagy többszörösen takarják egymást. A csapolások közé tartoznak a fogazások, és az ékcsapos toldás. A toldások következő csoportja az illesztés és a csapolás összeházasítása, idegen csap beépítése az illesztéssel csatlakozó darabok közé. Az idegen csap lehet köldökcsap, árokba helyezett végigfutó idegen csap stb.
A 6 métert meghaladó tetősík esetében célszerű a lapolásos technikát választani a faanyag megtoldására ahelyett, hogy egybefüggő, hosszabb faelemet választunk, mivel abban az esetben már fennállhat a csavarodás lehetősége. Vízszintesen találkozó részek esetében (talpszelemen-talpszelemennel találkozik), elegendő a klasszikus feles lapolás, amennyiben ferde fát kell toldani (pl. egy élszarufát), akkor a ferde vagy fogas lapolás az ajánlott.
Az oszlopok toldása történhet rátoldással, illesztéssel, lapolással, vasabroncsolással, ollós-csappal, keresztnyereg-kötéssel. A húzott gerendák és rudak toldását újabban hevederes kötéssel oldják meg. A hevederes kötés csavarok és ékek, valamint korszerű betétek segítségével, azonkívül szegezéssel és enyvezésnél alakítható ki.
A Korszerű Fakötések: Erőátvitel és Gazdaságosság
A korszerűnek nevezett fakötéseket erőtanú számítások alapján készítik el, így a faanyag teherbírása jobban kihasználható. A kötések kialakításához kapcsolóelemeket kell felhasználni úgy, hogy ezek is részt vegyenek a teherviselésben. Kapcsolóelemként szegezett csavarokat, fa és fémbetéteket, szeglemezt és ragasztókat lehet alkalmazni.
A szegezett kapcsolatoknál a szegek méreteit két számmal jelöljük, pl. 42/80, ahol az első szám a szeg átmérőjét (4,2 mm), a második a szeg hosszát (80 mm) jelenti. Általános gyakorlati szabály, hogy a szegek hossza a felszegezendő elem vastagságának 1,5-2-3-szorosa legyen. A szegezéssel felerősített faelem a szeg bevérési irányával ellentétes irányú erőhatásra könnyen elválik a másik faelemtől. Ha ezt a lehetőséget el akarjuk kerülni, úgy a szegeket ferdén kell beverni.
A csavarozott kötések elkészítéséhez általában hatlapfejű nyers csavarokat használnak. A csavarozott kötések elkészítéséhez pontosan előfúrt lyukra van szükség. A furatot olyan méretű fúróval kell elkészíteni, hogy a csavar elmozdulásmentesen illeszkedjék a lyukba. A csavarok alá mindig alátétet kell helyezni.
A szeglemezekkel készített fakötéseknél a szeglemez nagyságát a méretezésnek megfelelően kell legyártani. A lemezt sajtolással nyomják a fába. Nagy fesztávú fatartók kötéseinek kialakításánál használják fel. Az elemeket általában előregyártott kivitelben, üzemben készítik el, a helyszínen csak szerelő jellegű munka folyik.
A betétes kötéseknél a kapcsolódó gerendákba épített fa, vagy fém elemek segítségével jön létre a fakötés. A beépített elemek elmozdulásmentességét fűzőcsavarokkal kell biztosítani. A betétek számát, elrendezését és egymáshoz viszonyított helyzetét méretezés alapján állapítják meg. A fabetétek alakja hasáb, henger, vagy tárcsa alakú lehet.
A ragasztott kapcsolatok létrehozását a műgyanta alapú ragasztók tették lehetővé. Ezek a ragasztók nem érzékenyek a nedvességre, gombaállók és szilárdsági tulajdonságaik is megfelelőek. A ragasztott kapcsoláshoz kedvezően lehet megállapítani a faelemek keresztmetszetét. A ragasztáshoz a faelemek felületét úgy kell megmunkálni, hogy pontosan illeszkedjenek egymáshoz. A felületeket egyenletesen vékony réteggel kell bekenni; ezután végezzük el az illesztést. A ragasztást préseléssel kell biztosítani, négyzetcentiméterenként kb. 50-100 N erővel. A ragasztott szerkezeteket általában előregyártva készítik elő, és a helyszínen történik a végleges összeállítás.
Az Ácskötések Kritikája és a Jövő Perspektívái
Az előbbiekben megismert hagyományos fakötések általában nagy mértékben gyöngítik a fa keresztmetszetet, ami szilárdsági és gazdaságossági szempontból hátrányos. Hátrányos továbbá az is, hogy a legtöbb ácskötésnél az erőátadás excentrikus, amely igénybevétel a csatlakozó elemek szempontjából előnytelen, mert nagy élfeszültségeket okoz. Továbbá a nem ellenőrizhető csaplyukak gombásodási folyamatok kiinduló pontjai lehetnek.
A különböző fakötések biztosítására (szétnyílásuk megakadályozására) keményfa anyagú szegeket, más esetben ékeket lehet alkalmazni. Az ékek az érintkező felületek közé befeszülve biztosítják a tökéletes teherátadást; az ékek ismételt beverésével - a fa összeszáradása után is - megfelelő érintkezést lehet létrehozni az illeszkedő felületek között. Sok esetben acélanyagú segédkötésekre is szükség van, mégpedig: a fa-kötések helyzetének biztosítására, másodlagos erőhatások felvételére és bizonyos faelemeknek más faelemekre való felerősítése céljából.
A tetőszerkezetek stabilitása és tartóssága nagyrészt az ácskapcsolatokon múlik, amelyek típustól függően nyomó, húzó és nyíró erőket is képesek közvetíteni. Emellett az esztétikai értéket is befolyásolják, különösen látszó gerendák esetén. Az egyes típusok különböző helyzetekben használatosak, és más-más célokat szolgálnak, ezért a hosszú élettartam biztosítása érdekében alapos tervezést igényelnek.
Az asztalosmunka története során a keretek, kávák és állványok készítésénél alkalmazott kötések is folyamatosan fejlődtek. A hagyományos illesztések mellett megjelentek a beeresztések, lapolások és a legelterjedtebb, a hagyományos asztalosmunka által teljes értékűnek tekintett csapolások. A modern időkben az oldható szerkezetek, szerelvények is teret nyertek, amelyek lehetővé teszik a moduláris felépítést és az egyszerűbb szállítást, összeszerelést.
A faanyag tulajdonságaiból adódóan a hagyományos asztalosmunkában a lapok méret- és alakváltozásának megakadályozására különböző lapmerevítő segédszerkezeteket fejlesztettek ki, mint például a hevederezés és a fejelőléc. Ezek a megoldások napjainkban is használatban vannak, bár a modern, mérettartó asztalos lapok (bútorlap, rétegelt lemez stb.) megjelenése némileg átalakította a piacot.
Összefoglalva, a gerendák egymásba csapolásának művészete egy komplex és folyamatosan fejlődő terület az ács- és asztalosmesterségen belül. A hagyományos technikák tisztelete mellett a modern anyagok és technológiák integrálása biztosítja a tartós, esztétikus és funkcionális faépítmények és bútorok létrehozását.
