Áthidalók típusai, méretezése és beépítése a falak feletti nyílásoknál

Az áthidalók nagyon fontos szerepet játszanak nem csak a modern építészetben, hiszen lehetővé teszik az épületek stabilitásának és teherbírásának növelését. Egy jól megtervezett és beépített áthidaló biztosítja, hogy az épület teherhordó elemei között megfelelően tudjon eloszlani a terhelés. Az áthidaló beépítése különösen fontos olyan épületeknél, amik nagyobb terhelésnek vannak kitéve, például ipari vagy közösségi létesítményeknél. Költséghatékonyság: a jól megtervezett és beépített áthidalók idővel megtérülnek, hiszen növelik az épület értékét és csökkentik a karbantartási költségeket.

Athidalók alapfogalma és funkciója

Az áthidalók teherhordó elemek, amelyek a falak felső részén vagy a nyílások felett helyezkednek el, hogy a felettük lévő terhet eloszlassák a két oldali falazatra. Az áthidalók lehetnek rövidek és speciálisak, amelyeket olyan nyílások fölé helyeznek, mint ajtók és ablakok. A mai modern áthidalók jellemzően kerámia-beton szerkezetek, amelyek a falazóelemekhez illeszkednek, és hőszigeteléssel is elláthatók, hogy elkerüljék a hőhidakat.

Az áthidalók főbb típusai közé tartoznak az MDA és MDVA típusú kerámia-beton elemek, amelyek külső kerámia burkolatot és előfeszített vasalást tartalmaznak. Az MDA-típus hosszabb és gyakran szélesebb, míg az MDVA rövidebb és keskenyebb. A kerámia-kéregréteg és a vasalás kombinációja adja meg a teherbírást és a hosszabb vagy rövidebb terhelhetőséget.

Anyagok és költségek

Az áthidalók ára nagymértékben függ az anyagtól: vasbeton áthidaló általában 20.000-50.000 Ft/m között, acél áthidaló 35.000-50.000 Ft/m, a fa áthidalók pedig gyakran 10.000-20.000 Ft/m körül mozognak. Az anyagok minősége jelentősen befolyásolja a költségeket, és a konstrukció mérete, a fal vastagsága és a nyílás mérete is meghatározza a végső árat. A kivitelezés költségei magukba foglalják a tervezést, engedélyeztetést és a beépítését, valamint a munkaerő árát. A költségek minimalizálása érdekében érdemes a gyártótól vagy nagykereskedőktől vásárolni, és több kivitelezőtől árajánlatot kérni a részletes összehasonlításhoz.

Megbízás és tervezés lépései

Az áthidaló beépítésének első lépése a tervezés, amely során a tervező kiválasztja a legmegfelelőbb típusú és méretű áthidalót az adott projekt igényei alapján. A tervezés figyelembe veszi a terhelési igényeket, a szerkezeti adottságokat, valamint az anyag- és munkaerő-költségeket. Ezt követi az engedélyeztetési fázis, majd a kivitelezés és a beépítés. Az áthidaló beépítése után a tulajdonosnak nyomon kell követnie a szerkezet állapotát, és időről időre karbantartást és javításokat kell végeznie.

Miért fontos a megfelelő hőszigetelés és a hőhídmentesség?

A hőhidak elkerülése érdekében külső falaknál a külső oldalon szigetelést kell alkalmazni, és a belső oldalon is gondoskodni kell a megfelelő záró rétegről. A hőhidak a fal és az ablak/ajtó környékén alakulhatnak ki, ami nedvesedéshez és penészesedéshez vezethet. A kerámia-beton áthidalók hőszigeteléssel és helyes beépítéssel minimalizálják ezt a kockázatot.

Beépítési szabályok és gyakorlati példák

A beépítés alapszabálya, hogy az áthidaló 25 centiméterrel hosszabb legyen a nyílásnál, hogy mindkét oldalon legalább 12,5 cm ráhagyás legyen. A felfekvési felületre 1 cm vastag kiegyenlítő habarcsréteg kerül, amelybe az áthidalókat beágyazzuk. A beépítés után a részt vagy falazással, vagy betonozással zárják, és külső falaknál biztosítani kell a megfelelő szigetelést. A falvastagság és a nyílás szélessége szerint a nyomott öv és a ráfalazás/rábetonozás részletei változnak. Például 38 cm falvastagság esetén külső teherhordó falnál a külső oldalon 8 cm szigetelés kerül, belső oldalon 2 db MDA áthidalóval és 6 cm széles hézag kitöltésével.

Gyakorlati tippek a projekt sikeréhez

Válasszon megfelelő szakembert a kivitelező kiválasztásakor; kérdezze meg referenciáit és tapasztalatait a hasonló projektekben.
Az árajánlatokat részletesen vizsgálja meg: anyagminőség, beépítés időtartama, garancia és fizetési feltételek.
Figyelje a rejtett költségeket és a többletmunkálatok árát; előre egyeztessen a lehetséges plusz költségekről.
Fontolja meg az anyagok közvetlen beszerzését a gyártótól vagy nagykereskedőtől a költségek csökkentése érdekében.
Az időben történő tervezés és hatékony munkaszervezés kulcsfontosságú a költségek minimalizálásában.

Az áthidaló beépítése komplex folyamat, de a helyes méretezés és a megfelelő beépítés hosszú távon biztosítja a falak teherbírását és az energiahatékonyságot. A megfelelő áthidaló kiválasztása és a gondos beépítés mind a biztonságot, mind a hatékony üzemeltetést szolgálja.

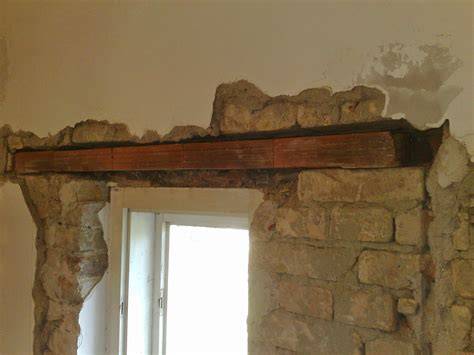

kerámia-beton áthidaló elhelyezése folyamat
