Acélszerkezetű Csarnokok Homlokzati Rajzai: Tervezéstől a Kivitelezésig
Egy acélszerkezetű csarnok megépítése összetett feladat, amely gondos tervezést, precíz kivitelezést és a megfelelő anyagok kiválasztását igényli. Ez a cikk betekintést nyújt egy nagyszabású, zöldmezős beruházás folyamatába, bemutatva az acélszerkezetes csarnoképítés lépéseit, előnyeit és kihívásait. A projekt során egy közel 6.500 m² alapterületű logisztikai csarnok épült, melyet a megrendelő több, egyenként 600-700 m²-es egységre osztott. Minden egység tartalmaz egy falazott, emeletes irodarészt, vizesblokkal, étkezővel vagy pihenőrésszel, valamint saját fűtéssel, klímával, gépészettel és ipari elektromos ajtóval.
A Beruházás Kezdete: Szervezés és Előkészületek
Egy ekkora volumenű beruházás, mint egy 6.500 m²-es acélvázas logisztikai csarnok megépítése, alapos szervezéssel és előkészületekkel kezdődik. Miután a tervek elkészültek, az engedélyek beszerzésre kerültek, és a beruházó leszerződött a generálkivitelezővel, megkezdődhet a felvonulás a területre. Ez magában foglalja a terület körbekerítését, őrbódé, szaniter- és irodakonténerek felállítását, a közlekedési utak és a deponálási területek kijelölését. Az organizációs terv kulcsfontosságú egy ekkora építkezésnél, ahol túlméretes szállítmányok és földmunkagépek mozognak. Sajnos ezt sok helyen kihagyják, ami már az elején komoly problémákat okozhat, ezért érdemes az első perctől kezdve odafigyelni a részletes tervezésre.
A földmunkák és a kitűzések elvégzése után a munkafolyamatokat 100%-os figyelemmel kell követni. Már néhány centiméteres eltérés az elején is jelentős késedelmet, újratervezést és többletköltségeket okozhat a végére. Különösen a kitűzésnél, az alapozásnál és a lakatos szerkezetek telepítésénél nem szabad hibázni.
Az Alapozástól a Vázszerkezetig: Az Acélcsarnok Gerincének Kialakítása
Az építkezés következő, kritikus lépése az alapozás. Az acélszerkezetes épületeknél általában kehelyalapozást alkalmaznak, amelyek fogadják majd a vázszerkezet oszlopait. Miután az acélpillérek a helyükre kerültek, következhet a gerendák beemelése. Az acélgerendák használata ezen a ponton idő- és költséghatékonyabb megoldást kínál, mint más technológiák.
Fontos, hogy az anyagokat időben megrendeljék, ideális esetben már bevett, leszerződött partnerektől. Egy ekkora építkezésnél a gyártóknak és forgalmazóknak is időre van szükségük a szükséges mennyiség biztosításához. Nem szerencsés, ha nem megfelelő kapacitású céggel dolgoznak, mert ha például 100 m³ betonra van szükség, de csak 80 m³-t tudnak leszállítani, az komoly problémákat okoz. Ilyen volumenű beruházásokhoz kiváló partner lehet a Polmetál Pruszynski, akik lengyelországi és hazai gyártósoraikon nagy mennyiségben is képesek előállítani termékeiket garanciavállalással. Egy ekkora projekt során több ezer m² szendvicspanelre és trapézlemezre van szükség.
A szendvicspanelek rögzítésének idejére a projekt már jelentős lendületet kap. Az építkezés következő lépése a tetőszerkezet kialakítása, amely során trapézlemez, hőszigetelés és PVC rétegek követik egymást. Ezt követően kerülnek beszerelésre a felülvilágítók, így az épület már "tető alatt" van.
Az Acélszerkezetű Csarnok Előnyei: Rugalmasság és Hatékonyság
Az acélszerkezetes megoldás számos előnnyel bír más épülettípusokkal szemben.
Alkalmazkodóképesség és Térkihasználás
Az acélszerkezet legfontosabb előnye, hogy szinte bármilyen funkcióhoz képes alkalmazkodni. Nagy fesztávokat és épületmagasságokat tesz lehetővé, emellett nagy teherbírású. Például, egy ilyen kialakításnál semmi akadálya nincs egy futódaru beszerelésének, ami sok kohászati és vasipari csarnokban elengedhetetlen a több tíztonnás daruk működtetéséhez.
Bővítési és Átalakítási Lehetőségek
Az acélszerkezetes csarnokok rugalmasan bővíthetők és átalakíthatók. A jelenlegi projektben az egyik bérlő kérte, hogy két egységet nyissanak egybe. Ehhez csupán a térelválasztó szendvicspaneleket kellett eltávolítani, ami kevesebb mint egy nap alatt elvégezhető volt. Egy másik bérlő egy közbenső szintet kért, amit a 8,2 méteres belmagasság bőven lehetővé tett. Ezt az elképzelést szintén acélvázból gyártották le, egy előzetes statikai vélemény alapján.
Rövid Építési Idő és Költséghatékonyság
Az acélszerkezetes csarnokok építési ideje lényegesen rövidebb. Ha belegondolunk, hogy közel 10 darab 700 m²-es csarnok épült 14 hónap alatt, ez a hatékonyság már önmagáért beszél. A előregyártott elemekkel való munka meggyorsítja a folyamatot: a helyszínre szállítják, beemelik, és máris kész az alap, ami az egész épület alapját adja. Ez sokkal költséghatékonyabb, mintha több száz m³ betont és vasat kellene beépíteni egy nagyszabású beruházás épületeibe. A Lindab acélcsarnok rendszerek például körülbelül 20-25%-kal kevesebb acélból is megépíthetők a legkorszerűbb számítási módszerekkel optimalizált tervezésnek köszönhetően.
Üllés, acélszerkezetű ipari csarnok
Anyagkombinációk és Belső Kialakítás
Az acélszerkezet bármilyen más építőanyaggal kombinálható. Az állattartásban, ahol a szerkezetet erős vegyi terhelés éri, az acélváz és a szendvicspanel kombinációja megfelelő kezeléssel hosszú évekig helytáll. Üvegportálokat is építettek már acélváz köré, ami exkluzív külsőt kölcsönzött az épületnek.

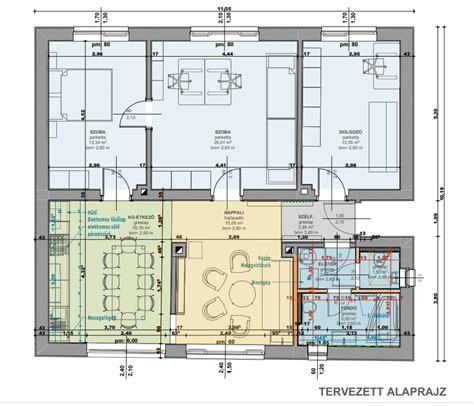

A jelenlegi projektben az ipari padló kiöntése és felcsiszolása után falazott helyiségek épültek, amelyek külön alapot kaptak. Ezekben a helyiségekben kapott helyet az iroda, az étkező és a vizesblokk, azaz minden, ami a kényelmes munkavégzéshez szükséges. A részegységeket 10 cm-es szendvicspanelekkel választották el, mindegyik külön tűzszakasszal. Ezek a térelválasztók kiváló hang- és hőszigetelést biztosítanak. A szendvicspanelbe könnyű belevágni a nyílászárókat, így világos tereket hoztak létre. A nagy ipari ajtókon keresztül akár egy kamion is könnyedén befér.
Felhasználási Célok és Tervezési Szempontok
Az acélszerkezetes megoldások szinte korlátlan felhasználási lehetőséget kínálnak. A mezőgazdaságtól kezdve a hűtőraktárakon, kisebb gyártósorokon, logisztikai vagy sportcsarnokokon, raktárakon, irodákon, gabonatárolókon át a kiállítási csarnokokig - tapasztalatok szerint tényleg bármi építhető.
Az ipari csarnoképületek megvalósításakor a funkcionális követelmények mellett számos egyéb tényező is befolyásolja a végleges kialakítást. Ezek közé tartozik a tartószerkezet, a vázszerkezet optimális kialakítása, amely jelentősen befolyásolja a teljes csarnoképület gazdaságosságát. A hosszútávú, biztonságos és gazdaságos üzemeltetés érdekében előtérbe kerül a minél jobb hőtechnikai tulajdonság, az energiahatékonyság, a tűzvédelem és a beépített építési anyagok tartóssága, megbízhatósága. Az ipari csarnokokban dolgozó személyzet számára különböző kiszolgáló helyiségeket (irodák, öltözők, mosdók, tárgyalók) kell kialakítani, amelyeket jogszabályok, előírások és egyedi igények határoznak meg.
A tervezés során az MSZ EN 1990-1998 Eurocode szabványsorozatot alkalmazzák, és olyan iparági vezető szoftvereket használnak, mint az AxisVM, ConSteel és Tekla Structures. A részletes gyártmány- és szerelési tervek alapján a helyszíni munkák 30-40%-kal rövidebb idő alatt elvégezhetők. A tervezési folyamat magában foglalja az ingyenes konzultációt, a teherhordó szerkezet méretezését, az oszlopok, főtartók és szelemenek keresztmetszeteinek meghatározását, valamint az ÉTDR-be feltöltendő dokumentáció összeállítását. Az acélszerkezetes csarnok tervezés díja a komplexitástól függ, de általában 1500-2500 Ft/m² + ÁFA (300-500 m² esetén) vagy 1000-1800 Ft/m² + ÁFA (1000 m² feletti vagy speciális igényű épületeknél). A tervezési díj tartalmazza a teljes dokumentációt és 1 év garanciát, valamint tervezői felelősségbiztosítást 50 millió Ft értékhatárig. A statikai számításokra 50 év élettartam garanciát vállalnak.
A "CSARNOK FÉMSZERKEZET Kft." és jogelődje, a "METÁLSZER '90 Kft." több mint 500 sikeres projekt tapasztalatával tervez és kivitelez acélszerkezetű csarnokokat. A cég generálkivitelezői díjak felszámítása nélkül, a társulás tagjai munkájának összehangolásával, szervezésével végzi a komplex, "kulcsrakész" megvalósítást, így lényegesen kedvezőbb árat tudnak ajánlani. A tervezéstől a kivitelezésig minden lépést a minőség és a precizitás jellemez, biztosítva a hosszú távú, megbízható működést.
