Acs 8l zárt tágulási tartályok: biztonságos hőtágulás-kezelés a fűtés és vízellátás rendszereiben
Az m-tech zárt tágulási tartályok a fűtési és vízellátó rendszerek nélkülözhetetlen biztonsági elemei, amelyek felveszik a víz hőtágulásából vagy a nyomásingadozásból adódó térfogatváltozást, és megvédik a rendszert a túlnyomástól. Az m-tech saját márkás kínálatában négy célra optimalizált változat érhető el - fűtéshez, használati vízhez, házi vízellátó szivattyúkhoz és szolár rendszerekhez -, kedvező ár-érték arányban.

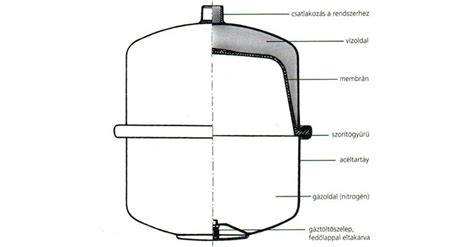

A víz felmelegedve kitágul: egy zárt fűtési rendszerben ezt a többlettérfogatot valahol el kell helyezni, különben a nyomás veszélyesen megemelkedne. Ezt a feladatot látja el a zárt tágulási (kiegyenlítő) tartály. Amikor a víz melegszik és tágul, a membrán benyomódik a gázpárnába, felvéve a többlettérfogatot; hűléskor a folyamat visszafordul. Így a rendszer nyomása a biztonságos tartományban marad, a biztonsági szelep nem nyit ki fölöslegesen, és a rendszer nem veszít vizet.
A fűtéshez való m-tech tágulási tartály a fűtővíz hőtágulását veszi fel. A helyes méret a rendszer víztartalmától, a legmagasabb üzemi hőmérséklettől és a rendszer statikus magasságától függ. A rendszer víztartalma nagyjából megbecsülhető: radiátoros rendszernél durván 10-15 liter/kW hőteljesítménnyel számolhat, padlófűtésnél a nagyobb csőtérfogat miatt ennél több. Bizonytalanság esetén érdemes inkább a következő nagyobb méretet választani.
A használati melegvíz felmelegítésekor is fellép hőtágulás: ha ezt nem veszi fel egy tartály, a biztonsági szelep rendszeresen csöpög, és nyomáslökések (vízütés) alakulhatnak ki. Fontos különbség, hogy az ivóvizes tartály élelmiszer-egészségügyi szempontból megfelelő membránnal készül, és a hálózati víznyomáshoz igazodva magasabb, jellemzően 10 bar üzemi nyomásra méretezett. Ezért fűtési és ivóvizes tartályt soha ne cseréljen fel egymással.
A házi vízellátásnál (kút, saját vízmű) a tágulási tartály hidrofortartályként működik: a szivattyú által létrehozott nyomás alatt vizet tárol, így nem indul el minden apró vízvételkor. Minél nagyobb a hidrofortartály, annál ritkábban kapcsol a szivattyú. A tartály előtöltési nyomását jellemzően a szivattyú bekapcsolási nyomása alá, nagyjából 0,2 bar-ral állítják be.
A napkollektoros rendszer különleges igényeket támaszt: a kollektorban a víz-glikol keverék hőmérséklete stagnálás (pangás) esetén akár a forráspont fölé is emelkedhet. A szolár tágulási tartályt mindig a rendszer térfogatához, a kollektorok mennyiségéhez és a stagnálási hőmérséklethez méretezik - ez nagyobb biztonsági ráhagyást igényel, mint egy fűtési tartály.
A tágulási tartály két legfontosabb paramétere a névleges térfogat és az előtöltési (gáz-) nyomás. A térfogatot a fentiek szerint a rendszer víztartalmához méretezzük, az előtöltési nyomást pedig a rendszer statikus magasságához: nagyjából minden 10 méter vízoszlop-magasság 1 bar nyomásnak felel meg, amihez egy kis ráhagyást adunk. Az előtöltési nyomást érdemes évente ellenőrizni (nyomásmérővel, a víz oldali nyomás megszüntetése után), mert ha a gázpárna nyomása lecsökken, a tartály nem tudja felvenni a hőtágulást. Ennek klasszikus tünete, hogy a rendszernyomás ingadozik, vagy a biztonsági szelep csöpög.
Ökölszabályként a rendszer víztartalmának 8-10%-a. A víztartalom radiátoros rendszernél durván 10-15 liter/kW, padlófűtésnél több. Az ivóvizes tartály élelmiszer-egészségügyi szempontból megfelelő membránnal készül, és magasabb, jellemzően 10 bar nyomásra méretezett. A fűtési tartály a fűtővíz hőtágulására való. Ez a tartály gáz oldalán beállított nyomás, amely a rendszer statikus magasságához igazodik (kb. 10 méterenként 1 bar).
Ellenőrzéskor a tartályt a víz oldalon nyomásmentesíteni kell, majd a gázszelepnél nyomásmérővel mérhető és szükség esetén utántölthető. A leggyakoribb ok a tágulási tartály lecsökkent előtöltési nyomása vagy a kilyukadt membrán: ilyenkor a tartály nem veszi fel a hőtágulást, a nyomás megugrik, és a biztonsági szelep kiengeti a többletet. A nyomás alatt tárolt vízzel csökkenti a szivattyú indításainak számát, így a szivattyú tovább bírja, a hálózati nyomás pedig egyenletesebb lesz. Mert a szolár rendszerben a víz-glikol keverék stagnáláskor nagyon felforrósodhat.
A Reflex N 8 tágulási tartály kompakt, 8 literes megoldás zárt fűtési és hűtési rendszerekhez. A Reflex N 8 fűtési tágulási tartály professzionális megoldást kínál kisebb és közepes fűtési rendszerekhez. Ez a kompakt, fali kivitelű tartály megbízható teljesítményt nyújt, hosszú élettartammal és kiváló minőséggel. A nem cserélhető membrán konstrukció biztosítja a tartós és stabil működést, míg a gyári gázkamra előfeltöltés garantálja az optimális üzemeltetést. A Reflex N 8 tartály intelligens membrántechnológiájával megbízhatóan ellátja feladatát a zárt hálózatban. Az epoxigyanta bevonat biztosítja az ellenálló képességet a korróziós hatásokkal szemben, így a tartály hosszú ideig megőrzi a tökéletes működőképességet. Az előzetesen feltöltött gázkamra csökkenti a szükséges karbantartási munka mennyiségét, és azonnal üzembe helyezhető. A Reflex N 8 tartály minimális karbantartást igényel az előzetesen feltöltött gázkamra rendszernek köszönhetően. Üzembe helyezés előtt ellenőrizze, hogy a gázpálya nyomása 1,5 bar-on van-e beállítva. A tartályt szobahőmérsékleten kell tárolni, fagyás ellen védve, szállítás és telepítés alatt. Rendszeres ellenőrzéseket ajánlott végezni a nyomás és a hőmérséklet értékeinek monitorozásához. Évente egy alkalommal ellenőrizze a gázkamra nyomását, és szükség esetén állítsa vissza az 1,5 bar-os értékre. A tartály zárt fűtési és hűtési rendszerekhez, valamint napkollektor-alkalmazásokhoz alkalmas. Nem használható nyitott, légfüggő vagy gőznyomásos rendszerekben. A tartályt csökkentő szelep segítségével lehet feltölteni a megfelelő hőhordozó folyadékkal. Az 1,5 bar-os előfeltöltés már gyárilag megtörtént, ezért ezt nem szükséges megismételni. Légtelenítéskor lassan nyissa meg a szellőzőcsapot, majd fokozatosan zárja le. A Reflex N 8 tágulási tartály CE-jelöléssel és EU 2014/68/EU nyomástartó edény direktívának való megfelelőséggel rendelkezik. A termék szállítása gondos csomagolásban történik, szobahőmérsékleten tárolva. Kérést jelezze a szállítás során fellépő sérülésekről. A termék gyártót minőségi garanciával biztosítja, amely az öt év keretein belül fedezi az anyaghiba okozta meghibásodásokat. Az árváltozás jogát fenntartjuk!
Megatherm Kft.-nél az m-tech zárt tágulási tartályokat mind a négy felhasználásra - fűtéshez, használati vízhez, házi vízellátáshoz és szolár rendszerhez - kedvező ár-érték arányban, raktárkészletről éri el. Nálunk a teljes épületgépészeti rendszer kiépítéséhez szükséges valamennyi terméket egy helyen beszerezheti. A tartály mellé a biztonsági szerelvényeket, a kazánt vagy hőszivattyút, a szivattyúkat, a puffer- és melegvíztárolókat, a csőrendszert és a radiátorokat is egyetlen, összehangolt rendelésben megrendelheti. Szakképzett munkatársaink terméktudása és több évtizedes fűtéstechnikai tapasztalata segít abban, hogy a megfelelő méretű és típusú tartályt válassza, és pontosan beállíthassa az előtöltési nyomást, raktárkészletünk pedig gondoskodik a gyors elérhetőségről.
A tágulási tartályt mellékelővel együtt gyakran keresik a biztonsági szerelvényeket és a kapcsolódó elemeket, mert egy helyen könnyebb a kiépítés és a karbantartás. A Reflex N 8 CE-jelöléssel és EU 2014/68/EU nyomástartó edény direktívának való megfelelőséggel rendelkezik. A termék gyártója öt éves minőségi garanciát nyújt, amely az anyaghiba okozta meghibásodásokat fogja be. Az árváltozás jogát fenntartjuk.
TÖMEGSZŰRŐ TARTÁLY HÓLYAG - LEVEGŐ A HÓLYAGBAN - FÜGGŐLEGES | KURWA GUMI
Tárolás, karbantartás és üzembe helyezés
Az előtöltési nyomást és a rendszer nyomásait ellenőrizni kell. A tartályt szobahőmérsékleten tárolják, fagyás elleni védelem alatt, szállítás és telepítés során. A gázkamra nyomását évente érdemes ellenőrizni és szükség esetén visszaállítani az 1,5 bar-os értékre. Légtelenítéskor lassan nyissa meg a szellőzőcsapot, majd fokozatosan zárja le. A tartályt a víz oldalon nyomásmentesíteni kell a mérés előtt, majd a gáz oldalon történik a nyomásmérés.
A tágulási tartályt nem nyitott, légfüggő vagy gőznyomásos rendszerekben szabad használni. A fűtési tartály a fűtővíz hőtágulására való, és a gáz oldalán beállított nyomás a rendszer statikus magasságához igazodik (kb. 1 bar 10 méterenként). A szolár rendszernél a tartályt különösen körültekintően kell méretezni a kollektorok és a stagnáló hőmérséklet figyelembevételével.
