Áthidalók: A Teherhordó Elemek Fontos Világa az Építkezéseken
Az építkezések során számtalan olyan szerkezeti elemre van szükség, amelyek a stabilitást és a biztonságot szolgálják. Ezek közül kiemelkedő szerepet töltenek be az áthidalók, hiszen ezek az elemek biztosítják a falak teherbírását a nyílások, például ajtók és ablakok felett. Az áthidaló olyan teherhordó elem, amely a falban kialakított nyílások - ajtók és ablakok - fölött helyezkedik el. Feladata, hogy a felette lévő falazat, födém vagy egyéb szerkezet terhét elvezesse a nyílás két oldalán található falazatra. A megfelelő gerendák kiválasztása kulcsfontosságú az építkezés során, hiszen különféle igénybevételeknek kell megfelelniük. Az áthidalók helyes méretezése kritikus szerepet játszik az épületek tartósságában és biztonságában.
Mik is pontosan az áthidalók?
Áthidaló épületelemek mindazon gerendaszerű, teherviselő elemek, amelyek a terhelés elosztását és/vagy az épületek alapnál magasabb szintjeinek terhelhető aljzatát képezik. A fenti definícióból máris kiderül, miért is tűnik kissé kaotikusnak az, ha az interneten próbálunk információt találni a témáról: egyszerűen túl sokféle és többféle funkciójú áthidaló használható (és használandó) különböző alkalmazási célokra. Az áthidaló olyan szerkezeti elem, amely a falszerkezetben kialakított nyílások, mint például ajtók, ablakok vagy akár belső átjárók felett helyezkedik el. Fő funkciója, hogy biztosítsa, hogy a falazat terhelése ne a nyílásba épített szerkezetre (ajtókeret, ablakkeret) nehezedjen. Ezt a fontos feladatot az áthidaló látja el. Az áthidaló "átvállalja" a felette lévő fal- vagy födémszakasz terhét, és azt a nyílás két oldalán elhelyezkedő szerkezeti pontokra, jellemzően falazatra vagy oszlopokra továbbítja. Ez az alkotóelem elengedhetetlen minden olyan esetben, amikor egy falban megszakításra van szükség, legyen szó ajtóról, ablakról vagy akár boltívről.
Az áthidalók rendkívül sokféle szerkezetben és épülettípusban megtalálhatóak. Családi házakban ajtó- és ablaknyílások felett, társasházaknál többszintes falazott épületekben, különösen belső falaknál. Felújítások során utólagos nyíláskialakításoknál vagy statikai megerősítésnél alkalmazzák.
Az áthidalók nemcsak a szerkezeti biztonság szempontjából fontosak. A modern építészetben egyre nagyobb hangsúlyt kap az energiahatékonyság. A rosszul megválasztott vagy helytelenül beépített áthidalók hőhidakat okozhatnak, ami a fűtési költségek növekedéséhez és a komfortérzet csökkenéséhez vezet. A hőhíd olyan csatlakozási pont, ahol különböző anyagok találkoznak, és ezek nem azonos mértékben vezetik a hőt. Emiatt a hő nem egyenletesen áramlik ki az épületből. Az ablakok és ajtók környéke kiemelten veszélyeztetett a hőhíd kialakulása szempontjából, ami páralecsapódáshoz, nedvesedéshez, és hosszabb távon penészesedéshez vezethet. A megfelelő szigetelés alkalmazása elengedhetetlen a hőhidak megelőzésére.
Az áthidalók története és fejlődése

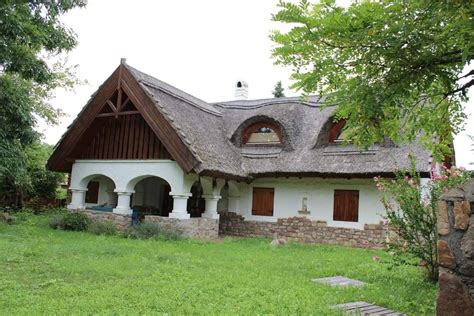

Az áthidaló nem új találmány. A régi korok épületeit vagy azok maradványait nézve láthatjuk, hogy az ókori építészetben kőtömbökből készültek, majd a tégla elterjedésével az ebből kirakott ívek töltötték be ezt a szerepet. A 18. századtól acélgerendákat, a 20. századtól pedig már vasbetont is használtak erre a célra.
Régen a vastag fagerendák voltak a legelterjedtebbek, de vasból készült elemeket is előszeretettel építettek be az ajtók és ablakok fölé. Ha pedig nagyobb fesztávot kellett áthidalniuk a középkori mestereknek, akkor az egyenes, hosszú gerendák helyett az ablakok és ajtók fölött gyakorta alkalmaztak boltíves rendszereket, hiszen ezek az öntartó szerkezetek lényegében kiváltják az áthidalók funkcióját. És bár sok régi épület ma is áll, vagyis a vas- és fagerendás áthidalások is lehetnek tartósak, ezek felett már régen eljárt az idő, a mai építési szabványok csak egészen ritka esetekben engedélyezik ilyen megoldások használatát. A fa ugyanis idővel elkorhad, a vas rozsdásodik, ráadásul egyik megoldás sem teszi lehetővé megfelelő szigetelés alkalmazását.
Napjainkban a kerámiaköpenyes vasalt beton vagy a pórusbeton felel meg leginkább a kívánalmaknak. Ez egyrészt a hőtechnikai tulajdonságára vonatkozik, vagyis arra, hogy lassabban veszi át a külső hőmérsékletet, másrészt a könnyebb súlyra, és az építőelemekkel való felületazonosságra.
A modern áthidalók anyagai és típusai
A mai modern áthidalók első pillantásra egyfajta „téglagerendáknak” néznek ki - valójában azonban különleges szerkezetű és különleges eljárással készülő elemek. A piacon számos különböző típusú áthidaló található, melyek eltérő anyagokból és gyártási technológiával készülnek.
Kerámia áthidalók

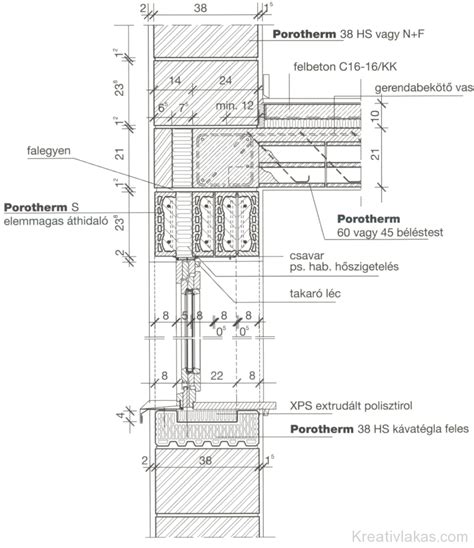

A kerámia burkolatú áthidaló népszerű építőanyag. Anyaga kerámiaköpenyes vasbeton. A lényege egy előfeszített vasbetonnal kitöltött kerámiaköpeny. Az elkészítés során az U alakú kerámia vályúba kerül az előre gyártott, feszített acél, majd ebbe öntik a betont. A beton megkötése után jön a méretre vágás. A méreten a beépítés során már nem szabad változtatni. A vasak száma és keresztmetszete az áthidaló méretétől függ.
Ha kerámiatéglából építkezünk, nem is kérdéses, hogy ezt használjuk, hiszen egységes falszerkezetet lehet kialakítani, ami jól vakolható. Azon kívül, hogy jól illeszkedik egy adott építési rendszerbe, számos előnyös tulajdonsággal rendelkezik. Ellenáll a tűznek, hőszigetelő, ezért használatával kiküszöbölhetjük a hőhíd hatást. Emellett hangszigetelő tulajdonságú is. Lényeges szempont, hogy egyszerűen és gyorsan beépíthető, jól vakolható, teherbírása kiváló. A kerámia tartós, valamint környezetbarát anyag.
A Bakonytherm elemmagas nyílásáthidalók kialakításukban és méretrendjükben igazodnak a napjainkban elterjedt, 25 cm-es modulméretű modern falazati rendszerekhez.
A kerámia azért kell, mert ez lesz a vályú, a papucs, avagy a zsalu, amibe a betont majd beletöltik. Az agyagot először az üzem melletti agyagdepóba szállítják a környékről, majd innen viszik homlokrakodókkal az üzembe. A kerámiapapucsok elkészítése nagyon hasonlít a tégla, vagy a cserépgyártás folyamatához. Amikor a kerámiapapucsok végighaladtak a kemencén és már szép vörösre égtek, átkerülnek az üzem másik részébe. Amikor ez megvan, jöhet a vasalás. Ez annyit tesz, hogy a vályú teljes hosszában acélhuzalt feszítenek ki egy speciális huzalozógép révén. Ez az acélhuzal az, ami a beton megkötése után majd a gerenda merevségét adja. A vasalás után jöhet a beton. A betont is itt az üzemben készítik, ugyanis speciális, nagyon kis frakciójú betonra van szükség, azért, hogy a kerámiahéj legkisebb mélyedéseibe is be tudjon folyni az anyag.
Az MDA és MDVA típusú áthidalók elsősorban a méretükben és teherbírásukban különböznek. Az MDA elemek nem csupán hosszabbak (akár 3,25 méteresek) is lehetnek, mint a maximum 2,00 méteres MDVA-elemek, de a teherbírásuk is nagyobb, és alapból szélesebbek is. Az MDA elemek 12 cm szélesek, míg az MDVA-k 9 centiméteresek. Mindkét elemtípus magassága 65 mm.
A kerámia máz az időjárás viszontagságai ellen is nyújt némi védelmet.
Pórusbeton áthidalók
A pórusbeton remek építőanyag. Alapanyaga kvarchomok, cement, mész, víz, valamint pórusképző adalékok. Ezek a pórusok biztosítják a jó hőszigetelő tulajdonságát, vagyis hogy lassan melegszik fel és lassan hűl le. Ha az épület amúgy is pórusbetonból épül, ez az ideális megoldás, mert hőtechnikai tulajdonságaik azonosak.
Bár ugyanazzal az eljárással készülnek, mint a falazóelemek, nagyobb nyomószilárdsággal rendelkeznek. Az előre gyártott, homogén anyagszerkezetű teherhordó áthidalók az építőanyagok rendszerében PSF, míg a válaszfal áthidalók PSN néven találhatók meg.
Az áthidalás az elem fölé kialakított nyomott övvel válik teherbíróvá. A nyomott öv kialakításához egy egész sort kell fölé falazni, az áthidaló teljes hosszában. Az áthidalók hossza módosítható (méretre vághatók), de a keresztmetszet nem csökkenthető. A vízszintes és függőleges fugák vékonyágyazatú habarccsal teljes felületen 100%-ban kitöltendők. Nútféderes elem alkalmazása esetén azok végeit egyenesre kell vágni.
Fa áthidalók
Könnyűszerkezetes, fából készített építményeknél az áthidaló is fa. Nélkülük a nyílászárók fölött beomlana a fal. A fa áthidaló elemeket előre készítették és készítik, majd az építkezés megfelelő pontján helyezik be. Régi téglafalazatú épületekben is találkozhatunk ablak-ajtó fölött fa gerendával, ami a felülről jövő nyomást egyenlíti ki.
A fa áthidaló gerendák elsősorban erős, tartós fafajtákból készülnek, mivel ezeknek ellen kell állniuk a jelentős terhelésnek. A leggyakrabban alkalmazott alapanyagok között van például a tölgy, ami nagy szilárdságú, jól terhelhető, ellenáll az időjárási viszontagságoknak is. A lucfenyő gyakori választás az ár-értékaránya miatt, főként könnyűszerkezetes építkezéseknél. A borovi fenyő keményebb a lucnál, tartósabb és strapabíróbb.
Kültéren vagy párás helyiségekben megfelelő favédelmi eljárás szükséges (például lazúr bevonat).
Acél és vasbeton áthidalók
Az előre gyártott acél, vagyis hengerelt acélgerenda és a vasbeton ma is használható. Ezeket a megoldásokat ma már ritkábban alkalmazzák új építésű családi házaknál, de speciális esetekben, nagyobb fesztávok vagy extrém terhelések esetén még mindig szóba jöhetnek.
Áthidalók-de hogyan? Egy kádár-kocka szenvedései
Az áthidalók méretezése és kiválasztása
Az áthidaló méretek kiválasztásánál elsődlegesen a nyílás szélessége számít. Ez határozza meg, hogy milyen hosszúságú és vastagságú áthidalóra van szükség. Az áthidaló méretezésekor az építési szabványok és előírások pontos betartása elengedhetetlen. Az áthidalók méreteinek kiválasztása a falvastagságtól és a nyílás szélességétől függ. Az áthidaló vastagságát elsősorban a falvastagság és a nyílás fölötti terhelés határozza meg.
A felfekvés fontossága
Az áthidaló beépítésénél a legfontosabb a pontos tervezés és méretezés. A teherbírás az elsődleges, mivel az elemnek el kell viselnie a felette lévő fal, födém, illetve a tetőszerkezet súlyát. A fal vastagságához, illetve a terheléshez igazítva kell megválasztani a beépítési magasságot és mélységet.
A legfontosabb szabály az, hogy az áthidalónak legalább 25 centiméterrel hosszabbnak kell lennie az áthidalandó nyílásnál, hiszen mindkét oldalon legalább 12,5-12,5 cm-rel túl kell nyúlnia azon! A felfekvési felületre (vagyis az áthidalandó téglasori öv 12,5 cm-es túlnyúlási területén) 1 cm vastag kiegyenlítő habarcsréteget kell felhordani (min. M2,5-os javított cementhabarcsból). Ebbe ágyazva kell elhelyezni az áthidalókat.
Teherhordó és válaszfal áthidalók
A teherhordó áthidalók olyan elemek, amelyek a főfalak nyílásainak áthidalására szolgálnak, és a terheket a falazatra továbbítják. A válaszfal áthidalók pedig a válaszfalak nyílásainak áthidalására szolgálnak.
Az ideális megoldás belső nyílások felett a válaszfal áthidaló. Ezek a 10 cm vastag falakhoz tervezett elemek biztosítják a nyílások stabilitását, miközben könnyűek, egyszerűen mozgathatók, és gyorsan beépíthetők. Gyakori felhasználási területük például beltéri ajtók, kisebb átjárók felett. A teherhordó áthidalók magassága általában nagyobb, mint a válaszfal áthidalóké. Mindkettő többféle hosszúságban készül, jellemzően 100-325 cm között, 25 centiméteres léptékkel.
Beépítési útmutató és gyakorlati tippek
Az áthidaló méretek pontos ismerete mellett a szakszerű beépítés elengedhetetlen. Ha a beépítés hibásan történik, az repedésekhez vagy akár statikai problémákhoz vezethet.
Helyszíni beépítés
Az építkezés során számos olyan szerkezeti elemre van szükség, amelyek a stabilitást és a biztonságot szolgálják. Az áthidalók kiemelkedő szerepet töltenek be ebben, hiszen ezek az elemek biztosítják a falak teherbírását a nyílások, például ajtók és ablakok felett.
A bontást mindig a nyílás felett, valamelyik sarokban kezdjük meg, hiszen így a legbiztonságosabb. Próbáljunk meg ügyelni arra, hogy a lehető legkevesebb vakolatot verjük le a bontás során, még akkor is, ha nem kézzel, hanem géppel dolgozunk. Ennek a külső rétegnek ugyanis tartó feladata is van, és eltávolításával kárt tehetünk a falszerkezetben. Géppel csak akkor dolgozzunk, ha a kézzel végzett munka semmiképp sem lehetséges.
Ha megfelelő réseket véstünk ki a gerenda számára az ablaknyílás két oldalán, az áthidaló bepróbálását követően először portalanítjuk a két üreget, majd kiszintezzük a gerendát, amihez egy hagyományos vízmérték lesz a célszerszámunk. Ügyeljünk rá, hogy a gerenda mindkét oldalon masszív téglára kerüljön, a szintezéshez pedig lekevert falazó habarcsot használjunk. Ha az áthidaló a helyén, megindulhat a gerenda vakolása annak érdekében, hogy ne keletkezzen hőhíd a frissen beépített elem körül.
Amennyiben a gerenda és a fal között jelentős hézagot találunk, minden esetben használjunk téglaékeket vagy egyszerű téglatörmeléket ahhoz, hogy a hézag méretét csökkentsük, illetve a falszerkezet a későbbi mozgolódás esetén ne tudjon megülni, esetleg berepedezni a beavatkozás miatt. Ha a téglaékek a helyükön vannak, ismét falazó habarcsot keverünk, és kanállal megfelelően feltöltjük az üreget.
Több áthidaló alkalmazása
Sok esetben az áthidaló és a fal között akkora a hézag, hogy a falazó habarcs önmagában nem elég. A legtöbb családi ház falszerkezete annyira széles, hogy az áthidalók utólagos beépítésekor nem elegendő egyetlen gerenda bevésése. Ilyenkor kettő, esetenként akár három áthidalóval is számolnunk kell. Szintén lényeges még, hogy a dupla áthidalóknál addig ne bontsuk meg kívülről is a falat, amíg a belső gerenda nincs a helyén, illetve nem kötött meg, tehát a beavatkozás minden esetben kétnapos, hiszen az első gerendát legalább 24 órát hagyni kell kötni, hogy a külső bontással a fal már masszívan tartson.
Az áthidalók terhelhetősége
Fontos az is, hogy megfelelő teherbírású áthidalást alkalmazzunk. Az egyes elemek teherbírása a különböző felhasználási esetekben viszonylag bonyolult képletrendszer alapján számítható ki. A határterhelés egyenletesen megoszló teher, amely tartalmazza az áthidaló tömegét és a ráfalazott, illetve rábetonozott nyomott öv súlyát is. Több áthidaló elemből készített (tehát egymás melle sorolt) nyílásáthidalás határterhelését az egyes áthidalók határterhelésének összegzésével lehet kiszámítani.
Akiket a számítások is érdekelnek, azoknak javasolt szakirodalom vagy gyártói táblázatok tanulmányozása, de a legbiztosabb, ha ezt a feladatot tervezőmérnökre bízzuk, vásárláskor pedig az építőanyag-értékesítő kollégáktól kérjünk segítséget.
Az áthidalók előnyei az építkezés során
Hiába magasak az építési költségek, a házépítés ezen elemén nem szabad takarékoskodni. Ha az épület nyílászárói statikusan nem megfelelőek, sokkal sérülékenyebb lesz az egész épület, élettartama rövidebbé válik. Ha viszont eleve minden nyílászárót így készítünk, szabadon tervezhetünk szélesebb ajtónyílásokat, nagyobb ablakokat. A terek tágasabbak, világosabbak lesznek, a biztonságunk pedig nagyobb. Egy statikailag megbízható nyílászáró az akadálymentes bejáratok kiépítésének is feltétele, hiszen ezekhez eleve szélesebb méretben kell gondolkoznunk.
Mivel a beépített elemek a nyílászárók körüli hőszigetelést is segítik, így az energiamegtakarítás terén is előnyös. Ugyanígy régi épületek felújításakor, jellemzően ablakcserénél érdemes utólag áthidalót beépíteni. Ez szintén mérést és számolást igényel, amit legjobb szakemberrel végeztetni.
A megfelelő áthidalóval a falszerkezet stabilitása biztosított, a hőhidak kialakulása minimalizálható, ami hozzájárul az épület energiahatékonyságához és komfortjához. A gondosan megválasztott és szakszerűen beépített áthidalók hosszú távon garantálják az épület biztonságát és tartósságát.
A címben feltett kérdés nyilván banális, hisz a válasz az, hogy mindent. Egyébként sokan már arra is rácsodálkoznak, hogy van Magyarországon gerendagyár, de van, méghozzá a nyugati határvégen, Kőszegen. A modern építészetben egyre nagyobb hangsúlyt kap az energiahatékonyság, és a jól megválasztott áthidalók ebben is szerepet játszanak.
A téma kapcsán felmerülhet a kérdés, hogy vajon milyen szerszámokra van szükség az áthidalók beépítéséhez. Hiszen egy ránézésre épnek tűnő fal megbontása ugyanúgy járhat veszélyekkel és kellemetlen meglepetésekkel, mint egy repedezett, problémás szerkezeté. Tegyük fel, hogy minden szerszám adott az áthidalók beépítéséhez, és a megfelelő gerendát is sikerült kiválasztanunk hozzá. Egy körfűrész vagy láncfűrész mindenképpen kell a kívánt hosszúságú darab kivágásához. Gyalugéppel, csiszológéppel az élek és felületek simítása oldható meg. Fúrógéppel, csavarokkal, kötőelemekkel lehet a rögzítési pontokat kialakítani.
Az áthidalók helyes méretezése kulcsfontosságú az épületek tartósságában és biztonságában. A tervezés és a kivitelezés folyamatának alapos átgondolása biztosítja, hogy az épület minden jelenlegi és jövőbeli terhelést biztonsággal elviseljen. Erre a célra elengedhetetlenek a strapabíró és tartós anyagok, valamint a precíz kivitelezés.
