Baxi Tágulási Tartályok: A Fűtési Rendszerek Elengedhetetlen Elemei
A modern otthonok fűtési rendszereinek megbízható és hatékony működése számos összetevő összehangolt munkáján múlik. Ezek közül az egyik legfontosabb, ám sokszor alábecsült elem a tágulási tartály. Különösen a Baxi kazánok esetében, ahol a gyártó gondoskodik a rendszerek integrált megoldásairól, a tágulási tartályok kulcsfontosságú szerepet játszanak a nyomásstabilizálásban és a rendszer hosszú élettartamának biztosításában. Ez a cikk részletesen bemutatja a Baxi tágulási tartályok szerepét, működését, beállítását és karbantartását, hogy Ön is tisztában legyen ezen alkatrészek fontosságával.
A Tágulási Tartályok Alapvető Szerepe a Fűtési Rendszerekben
A fűtési rendszerek alapvető fizikai elvre épülnek: a víz melegítés hatására kitágul. Egy zárt fűtési rendszerben, ahol a hőhordozó folyadék térfogata nem tud szabadon növekedni, ez a tágulás jelentős nyomásnövekedést eredményezhet. Ha ezt a nyomásnövekedést nem szabályoznák, az komoly károkat okozhatna a kazánban, a csövekben, a radiátorokban és más rendszerelemekben, akár a biztonsági szelepek folyamatos működését vagy meghibásodását is kiváltva.
Itt lépnek színre a tágulási tartályok. Ezek a speciálisan kialakított edények szolgálnak pufferként a fűtési rendszerben keletkező térfogatváltozások kiegyenlítésére. Amikor a víz felmelegszik és kitágul, a felesleges térfogat a tágulási tartályba kerül, ezáltal megakadályozva a rendszer nyomásának veszélyes emelkedését. Amikor a rendszer lehűl, a víz összehúzódik, és a tágulási tartályban tárolt folyadék visszakerül a rendszerbe, ezzel fenntartva a stabil nyomást. A tágulási tartályok tehát elengedhetetlenek a fűtési rendszerben levő víz térfogatváltozásainak kezeléséért, biztosítva, hogy a nyomás mindig állandó, de lehetőleg a határértéken belül maradjon.
Minden típusú fűtésrendszernek megvan a maga maga által gyártott tágulási tartálya, így mindig a fűtési rendszer márkája, típusa, igénye szerint válassza ki a megfelelő tágulási tartályt. Ez különösen igaz a Baxi kazánokra, ahol a gyártó gyakran integrálja ezeket az alkatrészeket a készülékekbe.
A Baxi Kazánok Integrált Tágulási Tartályai: A Baxi Eco Four Példája
A Baxi kínálatában számos olyan modell található, amelyek beépített tágulási tartállyal rendelkeznek, megkönnyítve ezzel a telepítést és a karbantartást. A Baxi vonal egyik legnépszerűbb modellje, a Baxi Eco Four 24. gázkazán, kiváló példa erre. A berendezés lehet zárt vagy nyitott égéstérrel, teljesítménye 24 kW. A "F" betű a névben arra utal, hogy a gázkazán zárt égéstérrel rendelkezik és kényszerű füstelvezetéssel. Az apartmanokban leggyakrabban a Baxi turbófeltöltős kazánjait használják.

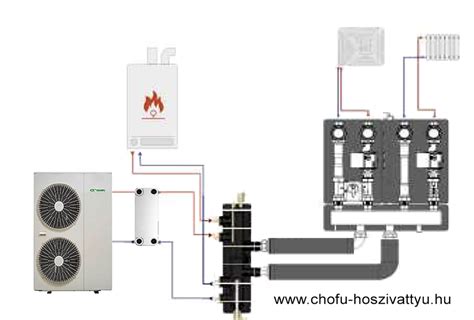

A fűtési rendszer telepítésekor különböző lehetőségek használhatók. A legoptimálisabb egy zárt fűtési rendszer, amelyben a hőhordozó mozgását cirkulációs szivattyú segítségével hajtják végre. Az elsődleges hőcserélőben a fagyásgátlót gázégővel melegítik, és egy szivattyú segítségével radiátoros rendszeren keresztül szivattyúzzák át, így továbbítják a hőt a helyiségbe.
A fűtési rendszert vízzel kell feltölteni a megfelelő keringés érdekében. Hevítve a folyadék tágulni kezd, ezért a térfogat növekedését kompenzálni kell. Ennek kapcsán tágulási tartályokat helyeznek el a fűtési rendszerben. Ebben a sémában a gázkazán csak fűtőberendezés. A Baxi Eco Four-ban cirkulációs szivattyú és tágulási tartály már be van építve, így az ilyen berendezések könnyen telepíthetők kis lakásokba.
A Baxi Eco Four 24 gázkazánban a tágulási tartály a berendezés hátsó falán található, és egy kerek piros tartály. A beépített tágulási tartály térfogata 6 liter, membrán segítségével 2 részre oszlik. Az egyik részt levegővel pumpálják, a másodikat pedig a fűtési rendszerhez csatlakoztatják. Amikor a rendszert felmelegítik, a folyadék térfogata növekszik és a membrán ellenállása leküzdődik, majd a tartály szabad térfogata megtelik. Lehűlés után a membrán visszatér az ellenkező helyzetbe, és a folyadékot a fűtési rendszerbe nyomja. Ezáltal a fűtési rendszerben az üzem közbeni nyomás gyakorlatilag változatlan marad.
A Tágulási Tartály Működési Elve: Membránok és Nyomás
A legtöbb modern fűtési rendszerben, beleértve a Baxi kazánokat is, membrános tágulási tartályokat használnak. Ezek a tartályok egy rugalmas, hőtűrő gumimembránnal vannak felosztva két kamrára. Az egyik kamrában előre meghatározott nyomású levegő vagy nitrogéngáz található, míg a másik kamra a fűtési rendszerhez csatlakozik, és tartalmazza a hőhordozó folyadékot.
Amikor a fűtési rendszer felmelegszik, a víz tágul, és a növekvő térfogat betör a tágulási tartályba. A membrán rugalmassága lehetővé teszi, hogy ez a folyadékmennyiség a levegőkamra rovására terjeszkedjen. A levegő összenyomása elnyeli a víz térfogatnövekedését, és így megakadályozza a rendszer nyomásának túlzott emelkedését. Amikor a rendszer lehűl, a víz összehúzódik, a levegő nyomása pedig visszanyomja a folyadékot a rendszerbe, fenntartva ezzel a stabil működési nyomást.
Fontos megjegyezni, hogy a membrán típusú tartályban a levegőoldali nyomást gondosan be kell állítani. A gyártók általában megadják az ajánlott előzetes (gyári) nyomást, de ez nem feltétlenül optimális az adott fűtési rendszerhez. A nyomás beállítása a tartályon található speciális szelepen (orsón) keresztül történik, amely hasonló az autók gumiabroncsainak szelepéhez.
A Megfelelő Nyomás Beállítása: Kritikus Lépés a Hatékony Működéshez
A tágulási tartályban lévő nyomás beállítása az egyik legkritikusabb tényező a rendszer megbízható működésében. Az utasítások gyakran említenek egy hozzávetőleges nyomást, például 0,5 bar-t a Baxi kettős áramkörű kazánok esetében. Azonban ez az érték nem mindig pontos, mivel figyelembe kell venni a hőhordozó szobahőmérsékleténél tapasztalható nyomáskülönbségeket.
Általánosságban elmondható, hogy a tágulási tartályban az előzetes nyomásnak valamivel magasabbnak kell lennie, mint a fűtési rendszer statikus nyomása. A statikus nyomás a fűtési rendszer legmagasabb pontja és a tágulási tartály közé eső vízoszlop magassága által generált nyomás. Például, ha a fűtési rendszer magassága 8 méter (körülbelül 2 emelet), akkor a statisztikai fej 0,8 atm (10 méter vízmagasság felel meg 1 atm nyomásnak). Ebben az esetben a membrántartályban a nyomást a következőképpen kell kiszámítani: statikus nyomás + 0,2 atm, ami ebben a példában 0,8 + 0,2 = 1,0 atm (bar).
Számos rendszer javasolja az 1,2 és 1,5 bar közötti nyomás kitöltését. Így a tartály légüregében a szükséges nyomásnak 0,8 és 1 bar között kell lennie.
Hasznos tanácsok a víznyomáscsökkentők és a tágulási tartályok kiválasztásához
A Helytelen Nyomásbeállítás Következményei
A tágulási tartályban lévő nyomás helytelen beállítása súlyos problémákhoz vezethet:
- Túlpumpált tartály: Ha a légüregben a nyomás túl magas (például 3 bar, míg a statikus nyomás csak 1,5 bar), akkor a levegő nem tudja hatékonyan elnyelni a folyadék tágulását. Ez azt eredményezheti, hogy a kazán nyomásmérője maximum 2,5 bar értéket mutat, miközben a tartályban valójában 3 bar van. Ez a beállítás érvényteleníti a membrán kompenzációs képességét, és a levegő arra törekszik, hogy kifolyjon a folyadék a tartályból.
- Alulpumpált tartály: Ha a légüregben lévő nyomás túl alacsony, akkor a zárt rendszer feltöltésekor a víz könnyen lenyomhatja a membránt, és az egész edényt megtöltheti. Minden alkalommal, amikor a hőmérséklet emelkedik, a biztonsági szelep aktiválódik, ami nemcsak pazarló, de a tartályt is használhatatlanná teheti. Ezenkívül a membránt a tartály levegő részének falához nyomhatja, és a szelep orsója károsíthatja.

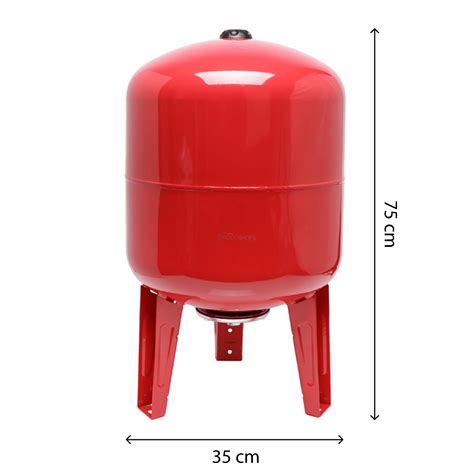

A Tágulási Tartály Térfogatának Fontossága
Nem csak a nyomás, hanem a tágulási tartály térfogata is kulcsfontosságú. Ha a tartály térfogata túl kicsi a fűtési rendszer teljes térfogatához képest, akkor még a helyesen beállított nyomás ellenére is működésbe léphetnek a biztonsági szelepek.
A számítás alapja, hogy a víz 80 fokra melegítve körülbelül 5%-kal növeli a térfogatát. Ezért szükséges egy tágulási tartály, amelynek térfogata a rendszer teljes térfogatának legalább 8%-a, ha vizet használnak, és 12%, ha fagyálló folyadékot használnak hőhordozóként. A beépített, 6 literes Baxi Eco Four tágulási tartály általában elegendő egy fűtési rendszerhez, amelynek térfogata legfeljebb 75 liter (vízzel) vagy 50 liter (fagyállóval).
Ha a rendszer térfogata meghaladja ezeket az értékeket, vagy speciális igények merülnek fel, akkor egy további, külső tágulási tartály beépítése válhat szükségessé. A szükséges térfogat pontos meghatározása szakértői feladat, amely figyelembe veszi a rendszer teljes térfogatát, a tartály hatékonyságát, a kívánt működési paramétereket és a kezdő nyomást.
Tágulási Tartály Karbantartása és Légtelenítése
A gázkazánok, beleértve a Baxi készülékeket is, éves karbantartást igényelnek, amely magában foglalja a tágulási tartály nyomásának ellenőrzését is. A rendszeres ellenőrzés és karbantartás megelőzheti a komolyabb problémákat.
Levegő Utántöltése a Tágulási Tartályba
A tágulási tartály légtelenítése vagy utántöltése csak akkor végezhető el, ha a kazán le van hűtve és a fűtési rendszer víztelenítve van. A folyamat általában a következő lépéseket foglalja magában:
- Zárja el a fűtési rendszer csapjait.
- Engedje le a vizet a leeresztő csapon keresztül.
- Szivattyúzza fel a tartály levegőkamráját a kívánt nyomásra.
- Zárja le a leeresztő csapot.
- Töltse fel a fűtési rendszert a megfelelő nyomásra az utántöltő csapon keresztül.
- Nyissa ki az áramkör csapjait.
A karbantartás megkönnyítése érdekében a tágulási tartály levegőüregébe egy szelep (gyakran autóipari mellbimbó) van beépítve. Ez lehetővé teszi a nyomás egyszerű beállítását gumiabroncs-szivattyúval (elektromos vagy kézi), amely ideális esetben nyomásmérővel van ellátva.
A Nyomás Beállításának Folyamata
A Baxi kazánok tágulási tartályának nyomását a következőképpen lehet beállítani:
- Kapcsolja ki a kazánt, és várjon legalább 8 percet, amíg a hűtőfolyadék áramlása teljesen leáll.
- Zárja el a csővezeték elzáró szelepeit, ahol a tartály található, és engedje le a vizet a tartályból. A kazánba épített tartálynál az ellátó és visszatérő vezetékeket kell elzárni.
- Nyissa ki a tartály mellbimbóját, és csatlakoztassa hozzá a szivattyú tömlőjét.
- Pumpáljon levegőt a tartályba, amíg az összes folyadék ki nem ömlik belőle, majd engedje el a felesleges levegőt.
- Zárja el az elzáró szelepeket, és szivattyúval állítsa be a kívánt nyomást.
- Távolítsa el a szivattyút, tegye a kupakot a mellbimbóra, és zárja le a leeresztő csatlakozást.
- Nyissa ki az elzáró csapokat, és szívjon vizet a fűtési rendszerbe.
- Ellenőrizze a tartályban a megfelelő nyomást.
Fontos megjegyezni, hogy az autós nyomásmérők gyakran MPa-ban (megapaszkál) vannak jelölve, nem pedig bar-ban. Az átváltás egyszerű: 1 Bar = 1 atm = 0,1 MPa.
Meghibásodott Tágulási Tartályok: Tünetek és Megoldások
A tágulási tartály meghibásodása számos problémát okozhat a fűtési rendszerben. Ezek közé tartoznak a következők:
- Folyamatos nyomásesés: Ha a tágulási tartályban nincs megfelelő nyomás, és a rendszer lehűl, a folyadék térfogata csökken, de nincs semmi, ami ezt kompenzálná. Ez nyomáseséshez és a kazán leállásához vezethet. Ez különösen gyakori lehet a melegvíz használatakor, amikor a rendszer lehűl.
- Biztonsági szelep gyakori működése: Ha a tágulási tartály térfogata túl kicsi, vagy a nyomás túl alacsony, a rendszer felmelegedésekor a keletkező túlzott nyomást a biztonsági szelep engedi ki. Ez ismételt vízpazarláshoz és a rendszer gyakori újratöltéséhez vezethet, ami hosszú távon a hőcserélő meghibásodásához is hozzájárulhat.
- Membrán sérülése: Hosszan tartó helytelen használat vagy a nyomás hibás beállítása miatt a membrán a tartály levegő részének falához préselődhet, és a szelep orsója károsíthatja azt. Ilyen helyzetben a tágulási tartályt ki kell cserélni.
A Baxi kazánokhoz hasonlóan a legtöbb modern fűtési rendszerhez tervezett tágulási tartályok szorosan lezárt edények, amelyeket gumimembránok segítségével két részre osztanak. Ezek a membránok speciális, hőtűrő anyagból készülnek, hogy ellenálljanak a fűtési rendszerben uralkodó magas hőmérsékletnek, miközben rugalmasak és erősek maradnak.
Fontos megérteni, hogy a tágulási tartályban lévő levegőkamra nyomását az üres edénybe belépő levegő nyomásaként kell meghatározni, szigorúan 20 fokos hőmérsékleten. Ez az érték megegyezik a fűtési rendszer statikus nyomásával, ami lehetővé teszi a membrán egyensúlyi állapotának elérését és a hűtőfolyadék által kifejtett nyomás kompenzálását. Ez azt jelenti, hogy a tartály kezdetben teljesen üres, és teljes térfogata rendelkezésre áll a víz vagy a fagyálló hőtágulásának kiegyenlítésére.
Ha a kazán érzékelője azt észleli, hogy a fűtési rendszer nyomása 0,7 bar-ra vagy annál alacsonyabbra csökkent, akkor a kazán leállít parancsot ad. A normál működés átlagos értéke általában 1,2 bar. Mivel a nem egyensúlyi helyzetből az egyensúlyi helyzetbe való elmozdulás miatt a membrán még jobban megnövelheti a nyomást, egy üres tartály kezdeti szintjét átlagosan 0,3 barral magasabbnak tekintik, mint a fűtési rendszer szokásos szintjét.
Összefoglalva, zárt fűtőkörrel és gázkazánnal a nyomásnak 0,8 és 1 bar között kell lennie. A szabványoktól eltérő bármely rendszer paramétereit egyedi módon kell kiszámítani, figyelembe véve a víz vagy fagyálló becsült mennyiségét, a tartály hatékonyságát, az előírt értéket és a kezdő nyomást.
A Baxi kettős áramkörű kazánok tartályainak az utasítások szerint 0,5 bar nyomáson kell működniük. A valóságban azonban ez a mutató minimális, és ugyanez a 0,8 - 1 bar nyomás garantálja a készülék normális működését. A beépített, 6 liter űrtartalmú bővítő stabilan működik a 75 liter űrtartalmú fűtési rendszerekkel (vízen) vagy 50 literrel (fagyállóval). Hogy szükség van-e további tágulási tartály használatára, vagy elegendő-e a szokásos felszerelés, csak a szakemberek döntenek a projekt előkészítésekor.
Nagyon fontos ellenőrizni a tágulási tartályok tényleges nyomását. Szinte mindig kézi nyomásmérőket használnak erre a célra, mivel a legtöbb légkamra szabványos mellbimbókkal van felszerelve, például autó- vagy kerékpárabroncsokkal. A probléma akkor merülhet fel, ha a kazán falra van szerelve. A kompenzációs eszközök leggyakrabban a hátsó falán helyezkednek el, és használatuk nehéz lehet. A megoldás egy kompakt mobil nyomásmérő használata.
Amint észleli a mutató eltérését lefelé, a levegőt megfelelően kell pumpálni. Ha mindent úgy hagy, ahogy van, akkor vészhelyzeti kazánleállásokkal találkozhat. Még nehéz megmondani, hogy ez az eredmény rosszabb-e, vagy felesleges folyadék szabadul fel.
Minden gázkazángyártó azt tanácsolja a fogyasztóknak, hogy évente mérjék meg a tartályban lévő nyomást. Természetesen nem lesz kár, ha kétszer olyan gyakran teszik meg. Emlékeztetni kell arra, hogy a szivattyúzást csak akkor végezzük, amikor a tartály teljesen üres, ehhez a vizet le kell vezetni a kazánból. A legegyszerűbb módszer egy kerékpáros szivattyú használata, miközben kézi nyomásmérővel figyeljük az eredményt.
A műveletek sorrendje a következő:
- A fűtési rendszer csapjai meg vannak csavarva.
- A vizet leeresztik a kazánból.
- A tartályt a kívánt nyomásra pumpálják.
- A leeresztő szelep zárva van.
- A fűtőkör a szükséges csapon keresztül telített a kívánt szintig.
- Kinyílnak a tartályt a fűtéssel összekötő csapok.
A tágulási tartályt nem mindig lehet a szükséges számú légkörbe pumpálni. Azok az emberek, akik szigorúan figyelik a berendezések működőképességét, természetesen ritkán találkoznak problémákkal. A gondatlanság vagy a felelőtlen megközelítés azonban számos bajt okozhat. Gyakran a nyomás fokozatosan csökken, és a kazánhoz történő többszöri adagolás után a tartály meghibásodik. Sőt, olyan messzire megy, hogy a falhoz nyomódó membránt az orsó deformálja. Ebben az esetben a javítás lehetetlen, a bővítő csak teljesen kicserélhető. Egyébként is előfordul: a fűtőkörben a nyomás a megengedett legnagyobb szinten van, és a tartályt nem szervizelték és nyomás nélkül maradt. Amint a fűtési rendszer leáll és hűlni kezd, a folyadék összenyomódik, a nyomásváltozást lehetetlen korrigálni. Ennek következ…
