A Klímatechnikai Rendszerek Léllegállapot-Mérésének és Méretezésének Korszerű Megközelítései
A klímatechnikai rendszerek napjainkban robbanásszerűen elterjedő világjelenségnek számítanak, melyek célja az épületek belső légállapotának optimalizálása a lakók komfortérzetének növelése vagy a technológiai folyamatok zavartalan működésének biztosítása érdekében. A statisztikai adatok egyértelműen mutatják, hogy Magyarországon is egyre nagyobb teret nyer az épületek aktív hűtése, legyen szó lakóépületekről vagy közintézményekről. Ez a tendencia jelentősen növeli a szellőzés részarányát a teljes energiafelhasználásban. Hasonló kihívásokkal kell szembenézni az utólagosan hőszigetelt épületek üzemeltetése során is, ahol a szellőzés energiaigénye relatívan nagyobb hányadot képvisel az épület teljes gépészeti rendszerének energiafelhasználásában.

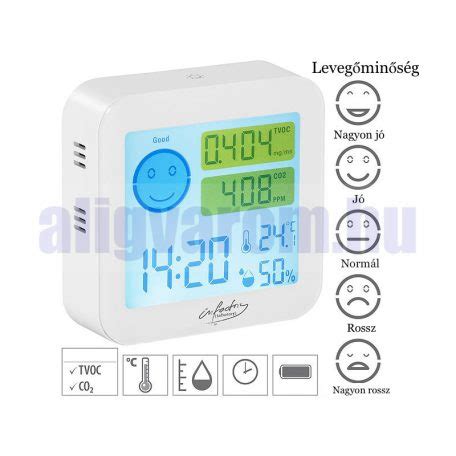

Korábban, és sajnos sok esetben napjainkban is, a klímatechnikai rendszerek tervezésére és kivitelezésére kiírt tender pályázatok elbírálásának fő szempontja a beruházási költség. Ezzel szemben a nemzetközi gyakorlatban egyre nagyobb hangsúlyt kap az energiatakarékos üzemvitel és a minőségbiztosítás. A levegő páratartalmának, a CO2-tartalomnak vagy a VOC-koncentrációnak a mérése és szabályozása elengedhetetlen a beltéri levegő minőségének fenntartásához. Ideális esetben a beltéri levegő relatív páratartalmát 40-60% között kell tartani. A száraz levegő kedvez a vírusok terjedésének, míg a túlzottan magas páratartalom páralecsapódáshoz és penészedéshez vezethet.
A szén-dioxid (CO2) koncentrációjának 1000 ppm (milliomod rész) feletti értéke csökkenti az agy koncentrálóképességét, 2000 ppm felett pedig fáradtságot vagy akár fejfájást is okozhat. A beltéri levegő CO2-koncentrációja kiváló mutatója a potenciális biológiai szennyeződésnek, például a COVID-19 vírusok terjedésének kockázatára is. Az illékony szerves vegyületek (VOC) számos forrásból származhatnak, mint például parfümök, festékek, nyomtatók, szőnyegek és építőanyagok, amelyek negatívan befolyásolhatják a levegő minőségét.
Alapvető Klímatechnikai Fogalmak és Paraméterek
A klímatechnikai rendszer biztosítja a megkövetelt komfortparamétereket a klimatizált térben. A klimatizálás célja a levegő hőmérsékletének, nedvességtartalmának, összetételének és nyomásának állandó értéken tartása, vagy meghatározott program szerint történő változtatása.
- Teljes klíma: A levegő hőmérsékletét, nedvességtartalmát, összetételét és nyomását egyaránt befolyásolni tudja.
- Fél klíma: A légállapotjelzők közül csak az egyiket (hőmérséklet vagy nedvességtartalom) képes befolyásolni.
A külföldi gyakorlatban a klímatechnikai rendszereket gyakran a klímaközpontban lévő levegőkezelő elemek darabszáma alapján osztályozzák (pl. DIN). Fontos megjegyezni, hogy minden esetben biztosítani kell a levegő megfelelő összetételét és nyomását, ami folyamatos frisslevegő bejuttatással lehetséges. A komfortkövetelmények miatt gondoskodni kell a frisslevegő szűréséről is. Ebből adódóan a különböző ablakklíma, SPLIT és MULTISPLIT készülékekkel történő klimatizálás csak akkor valósítható meg optimálisan, ha külön gondoskodunk a központi frisslevegő bejuttatásáról. Ellenkező esetben ezek a berendezések csupán léghűtő funkciót töltenek be.
A helyiség levegőjének jellemzőire általában előírások vonatkoznak, mint például a hőmérséklet, nedvességtartalom, levegő sebessége, turbulencia fok, szén-dioxid koncentráció, szennyezőanyag koncentráció és részecskekoncentráció.
- Levegő hőmérséklete: Függ a helyiség rendeltetésétől, értéke általában télen 20-22°C, nyáron 24-26°C között mozog.
- Levegő páratartalma: Szintén a helyiség rendeltetésétől függ, értéke általában télen 30-60%, nyáron 40-70% között ideális.
A korszerű méretezés során lényegesen több paramétert vesznek figyelembe, mint például a ruházat, tevékenységi szint, fajlagos alapterület, aszimmetrikus sugárzás, turbulencia fok és a belső levegő minőségi követelmények. Ezen paraméterek alapján megkülönböztetünk különböző komfortfokozatú tereket (A, B, C). Az igényesebb "A" kategóriájú terek esetében a megengedett eltérések kisebbek, ami drágább klímatechnikai rendszert igényel. A hazai gyakorlatban még nem terjedt el széles körben ezen követelmények alkalmazása, azonban külföldi megrendelők esetében gyakori előírás a specifikus nemzetközi szabványok követelményeinek teljesítése.
Tisztaterek esetében a levegőben lévő részecske darabszám alapján történik az osztályba sorolás. Az USA Federal Standard 209 szerinti besorolás alapján 1, 10, 100, 1000, 10000, 100000 tisztasági osztályú tereket különböztetünk meg.
Légállapot Paraméterek Meghatározása Számítással és Mérnöki Feladatok
A légtechnikai rendszerek tervezésénél kulcsfontosságú a friss levegő mennyiségének meghatározása. Folyamatos emberi tartózkodásra használatos helyiségekben a tartózkodási zónába minimálisan bejuttatandó friss levegő mennyisége az alábbi összefüggéssel állapítható meg, figyelembe véve az épület szennyezőanyag-kibocsátását:
$V{friss} = V{alapterület} \times L{alapterület} + N{személy} \times L{személy} + N{szoba} \times L_{szoba}$
ahol:
- $V_{friss}$ a szükséges friss levegő térfogatárama.
- $V_{alapterület}$ az épület hasznos alapterülete.
- $N_{személy}$ a lakásban tartózkodó személyek száma.
- $N_{szoba}$ a nappali és hálószoba alapterülete.
- $L{alapterület}$, $L{személy}$, $L_{szoba}$ fajlagos levegőmennyiség tényezők, melyek az épület típusától és rendeltetésétől függenek.
Alacsonyan szennyezőnek minősül az az épület, ahol a burkolatok és a berendezések alacsony emissziójú anyagokból készülnek. Ilyen épületekben a beltéri CO2 koncentráció legfeljebb 500 ppm-mel haladhatja meg a külső levegő CO2 koncentrációját.
Az energiaigény meghatározásánál figyelembe vett szellőzési levegő mennyisége nem lehet kevesebb, mint az előírt minimális érték, amelyet jogszabályok rögzítenek. Ha az épületbe bejuttatandó friss levegő mennyiségét szabályozott működésű hővisszanyerős vagy központi elszívásos szellőztetőrendszer biztosítja, akkor a rendszer részeként figyelembe vehetők passzív, automatikus működésű páraszabályozású légbevezető elemek is. Azonban az épület külső nyílászáróinak teljes vagy részleges nyitásával történő frisslevegő-bejutást nem szabad figyelembe venni a méretezésnél, mivel ez nem szabályozható és nem kontrollálható.
Hővisszanyerés és Energiahatékonyság a Klímatechnikában
A szellőztető és klimatizáló rendszerek üzemeltetése során az egyik legjelentősebb energiaveszteség a távozó levegővel elvitt hőáram. Ez a veszteség télen és nyáron, a legnagyobb energiaigényű időszakokban a legjelentősebb. A visszakeverés az energiavisszanyerés egyik leggyakrabban alkalmazott formája, melynek során a távozó levegő energiatartalmának jelentős részét lehet hasznosítani. Azonban a visszakeverés korlátai miatt még így is jelentős energiahányad kerül a külső térbe. A hővisszanyerők célja ennek az energiahányadnak a hasznosítása.
A hővisszanyerés egy eljárás az épületből vagy folyamatból távozó tömegáramok entalpiájának újrahasznosítására. A hővisszanyerők olyan hőcserélők, amelyek a hulladékhő egy részét a rendszerbe visszanyerik. A hővisszanyerőket két fő csoportra oszthatjuk:
- Regeneratív rendszerek: Tárolótöltetet alkalmaznak, amely felveszi, majd leadja a hőt, vagy akár a hőt és a nedvességet is.
- Rekuperatív rendszerek: Szilárd hőcserélő felületeket alkalmaznak, amelyek közvetlenül adják át a hőt a két áram között.

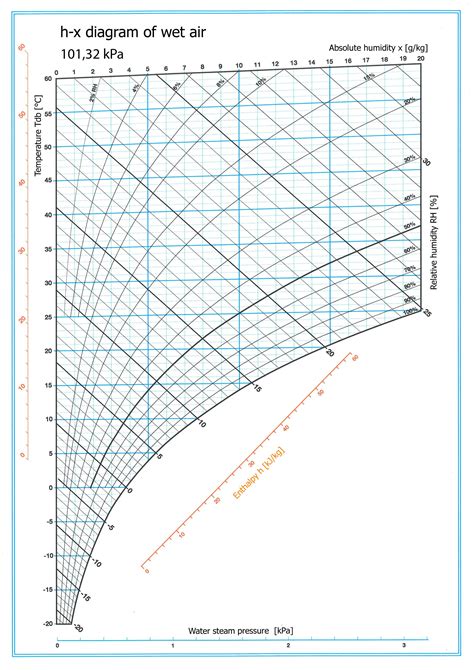

A hővisszanyerő hatásosságának meghatározásához ismernünk kell a hővisszanyerő előtti és utáni légállapotokat, beleértve a hőmérsékletet és az abszolút nedvességtartalmat. A hatásosságot szenzibilis (hőátadás) és latens (nedvességátadás) hatásfokszámokkal jellemezhetjük.
A különböző hővisszanyerő típusok (lemezes keresztáramú, közvetítőközeges, hőcsöves, forgódobos szorpciós és nem szorpciós anyagú töltettel) eltérő hatékonyságot mutatnak mind hő-, mind nedvességátvitel tekintetében. Kutatási eredmények kimutatták, hogy a nedvességátvitelre is alkalmas hővisszanyerők, különösen a szorpciós anyagú töltettel rendelkező forgódobos típusok, jelentős energiamegtakarítást eredményezhetnek, különösen melegebb éghajlaton.
A kutatás során mérték a megtakarítható éves energiamennyiségeket különböző éghajlatú városokban (Palermo, Krakkó, Helsinki). Az eredmények azt mutatták, hogy hűtési időszakban a szorpciós töltetű forgódobos hővisszanyerő alkalmazásával érhető el a legnagyobb energia megtakarítás, különösen Palermóban. Fűtési időszakban a megtakarítás mértéke általában jelentősebb a hidegebb éghajlaton, és a nedvességátvitellel rendelkező hővisszanyerők itt is előnyösebbek.
A hővisszanyerők beruházási költségeinek megtérülési ideje az éghajlati viszonyoktól, a rendszer típusától és az energiaáraktól függ. Hidegebb éghajlaton a megtérülés általában gyorsabb. Fontos megjegyezni, hogy a kutatási eredmények átlagértékeken alapulnak, és a tényleges fogyasztás eltérhet az adott év külső légállapot viszonyaitól, valamint a berendezés beépítési körülményeitől függően.
Szabályozási és Üzemeltetési Szempontok
A klímatechnikai rendszerek hatékony és energiatakarékos üzemeltetése szempontjából a szabályozási feladatok kiemelt fontosságúak. Új fűtési és hűtési rendszer létesítésekor az épületeket önszabályozó készülékekkel kell felszerelni, amelyek lehetővé teszik a hőmérséklet önálló szabályozását minden 12 m²-nél nagyobb alapterületű helyiségben. Meglévő épületek esetében ezeket a készülékeket a hőtermelők cseréjekor célszerű beépíteni.
A beszabályozás kulcsfontosságú a rendszerek optimális működéséhez. Statikus és dinamikus beszabályozó szelepek alkalmazása esetén is kötelező a tervezett térfogatáramok méréses vagy szúrópróbaszerű ellenőrzése és a szivattyú munkapontjának beállítása. A cirkulációs vezetékkel rendelkező használati melegvíz rendszereket is a beszabályozási terv alapján kell beállítani és dokumentálni.
A ventilátorok munkapontjának a maximális hatásfoknál kell lennie, és az energiafogyasztás csökkentése érdekében korlátozni kell a légtechnikai elemek nyomásveszteségét. A légcsatornák megengedett maximális levegőveszteségére vonatkozóan is ajánlott értékek léteznek, melyeket szabványok rögzítenek.
Szabad hűtést kell alkalmazni minden olyan esetben, amikor a külső hőmérséklet ezt lehetővé teszi. A hűtési rendszereket is a beszabályozási terv alapján kell beállítani és dokumentálni.
A jogszabályok, mint például a 7/2006. (V. 1.) TNM rendelet, meghatározzák a tervezés során figyelembe veendő belső hőmérsékleteket és szellőzési követelményeket. Az MSZ EN 15251 szabványban rögzített légállapot követelmények alkalmazása is megfelelő megoldásnak számít.
A modern épületgépészeti rendszerekben egyre nagyobb szerepet kapnak az épületautomatizálási és -szabályozási rendszerek (épületfelügyeleti rendszerek), amelyek lehetővé teszik a rendszerek távoli felügyeletét és vezérlését, optimalizálva ezzel az energiafelhasználást és a komfortot. Ezek a rendszerek képesek a belső levegőminőség érzékelőinek (CO2, páratartalom, VOC) adatait figyelembe véve dinamikusan szabályozni a szellőztetés mértékét, így minimalizálva az energiaveszteséget és biztosítva az optimális beltéri klímát.
