Belter fal padlo csatlakozás csomópontjai és lábazati hőszigetelés részletei

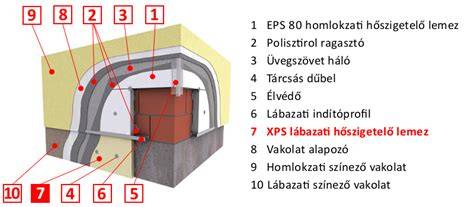

A lábazat külső térrel érintkező alsó pontja a lábazat, és ennek statikai feladatai mellett kiemelten fontos a hő- és vízvédelmi szempontok optimális kiépítése. A lábazati csomópont hőszigetelése alapvetően a hőhíd mentén keletkező vonalmenti veszteség mérséklését szolgálja, ezért a hatékony megoldások elengedhetetlenek a magas energiahatékonyság eléréséhez. A lábazat hővesztesége függőleges síkban elhelyezett hőszigeteléssel mérsékelhető, amelyet általában extrudált polisztirolból készült elemekkel oldanak meg, gyakran vakolattartó textúrájú felülettel kialakított változatokkal.
A lábazat hőszigetelése nemcsak hőérzetre, hanem állagvédelemre is hatást gyakorol, mivel a padló és a fal csatlakozása mentén nagy lábazati hőveszteség esetén igen alacsony belső felületi hőmérséklet alakulhat ki. Szigetelés belső elhelyezése vagy utólagos beépítése is szóba jöhet, azonban az optimális megoldás gyakran a külső hőszigetelés marad. A 5.23-5.30 ábrák emelik ki a lábazati csomópont sajátos elhelyezkedését és a különböző fal- és padlotípusok közötti különbségeket.
Kéthéjú falaknál a lábazati fal rétegei között található a hőszigetelés, és a talajon fekvő padlók rétegfelépítését elsősorban az igénybevétel határozza meg. A talajon fekvő padlók hőveszteségének zöme az épület kerülete mentén, egy keskeny sávban keletkezik, ezért a hőszigetelés ezen a területen kap meghatározó szerepet. Kis alapterületű és tagolt épületeknél a padló teljes felületének hatékony szigetelése ajánlott, mivel az aljzat betonozásakor a fóliatoldásokban és a hálók körül a víz visszajutása a rétegbe a hőszigetelésben kondenzálódik.
A dilatációs mozgást úgy kell biztosítani, hogy az épület ülepzése (akár 1-2 cm) ellenére is sík maradjon a padozat. Emiatt a külső határoló falaknál legalább fél centiméteres dilatációs hézag szükséges. A pincefalaknál és a pince alsó padozati rétegénél a talajvíz és nedvesség elleni védelem kiemelten fontos; a legjobb gyakorlat a talajnedvesség elleni szigetelés és a hőszigetelés külső elhelyezése közvetlenül a falon.
A pincefalak külső hőszigetelésére az extrudált polisztirol és puránhab lemezeket javasolják, mivel ezek kemények, vízfelvételük alacsony, így időtálló hőszigetelőkhöz sorolhatók. Amennyiben szükséges, a talajnedvesség és talajvíz elleni szigeteléssel együtt kell megtervezni a rétegeket, és a pincebelső falakon történő hőszigetelés is szóba jöhet, ha a külső megoldás képtelen a szükséges hatékonyságot nyújtani. A külső szigetelés a talajnedvesség elleni védelemben és a fal védelmében is egyaránt szerepet játszik.
A pincefödém csomóponti kialakítása a pincefal és a lábazat összességében a kivitelezés technikai megoldásaitól függ. A pincefödémek hőszigetelését a teherhordó födém alatt és felett egyaránt el lehet helyezni, és ennek megfelelően a hőszigetelés födém alatti beépítése történhet mechanikai rögzítéssel, ragasztással vagy ezek kombinációjával. Új monolit vasbeton födémeknél az alsó hőszigetelő réteg „bennmaradó zsaluzatként” kerülhet a szerkezetbe, ha közben nem úszik föl. A pincefödém hőszigetelésénél figyelembe kell venni, hogy a pince fűtött, fűtetlen vagy átszellőztetett állapotban van-e. A födém alsó oldalán vakolható vagy szerelhető hőszigetelés alkalmazása a gyakori megoldás, míg a födém felső oldalán az ún. kopogó- és lépéshang gátló rétegek hőátbocsátási tényezőit is számításba kell venni.
Az 5.43-5.47 ábrák a pincefödémek konkrét részleteit és a hőszigetelés elhelyezésének technikai szempontjait mutatják. A csomóponti kialakítás során a megfelelő rétegezés és a léptéknek megfelelő dilatációs hézagok megoldása alapvető a hosszú távú energiahatékonyság és az épület egészséges állaga szempontjából.
Gyakorlati megfontolások és ajánlások
- A lábazati hőszigetelést külsőn kell elhelyezni, hogy a védőfal szerepét is betöltse, és a talajnedvesség elleni védelem hatékony legyen.
- A lehető legnagyobb hatékonyság érdekében a hőszigetelés anyaga legyen extrudált polisztiro, vagy puránhab, lehetőleg alacsony vízfelvétellel.
- A dilatációs hézagokat előre be kell kalkulálni, és a padozat sík, hosszú távú stabilitását biztosítani kell.
- A pincefalak külső szigetelése különösen fontos a talajvíz és nedvesség elleni védelem érdekében; szükség esetén a belső falakon történő szigetelés is szóba jöhet, de külső elhelyezéssel az általánosabb és tartósabb megoldás érhető el.
| Téma | Megoldás | Előnyök |
|---|---|---|
| Lábazat hőszigetelése | Külső extrudált polisztirol vagy puránhab réteg vakolattartó felülettel | Jó hőszigetelés, vízfelvétel alacsony |
| Pincefal külső szigetelése | Polisztirol- vagy puránhab lemezek | Véd a talajnedvességtől, hosszú élettartam |
| Dilatációs hézag | Legalább 0,5 cm építés során | Megőrzi a síkságot és a padló egyenletességét |
Ha szükséges, a pincefödém alatti hőszigetelés beépítése mechanikai rögzítéssel vagy ragasztással történik, és figyelembe veszi a födém típusát és fűtött/ventilált állapotát. A födém felső oldalán lévő rétegek a kopogó- és lépéshang elleni réteg hatásosságát is érintik a hőátbocsátási tényező számításánál.
