Szarufa méretezése betoncserepes tetőkhöz: Útmutató a tartós és biztonságos fedéshez
A magastető építése során a szarufák méretezése és elhelyezése kulcsfontosságú a tetőszerkezet stabilitása és hosszú távú tartóssága szempontjából. A betoncserepes fedés, bár rendkívül időtálló és esztétikus, jelentős súllyal bír, ami megköveteli a tetőszerkezet precíz tervezését és kivitelezését. Ez az útmutató részletesen tárgyalja a szarufák méretezésének alapelveit, a tetőfedéshez kapcsolódó terheléseket, valamint a betoncserepes fedés speciális követelményeit, segítve ezzel az építtetőket és a szakembereket a megfelelő döntések meghozatalában.
A szarufa szerepe és funkciója a tetőszerkezetben
A szarufa a tetőszerkezet fő tartóeleme, egy általában fából készült gerenda vagy rúd, amely a tető súlyát - beleértve a tetőfedő anyagokat, a hó- és szélterheket - közvetlenül a falakra vagy az alsó tartószerkezetre (például mestergerendára) vezeti le. A szarufák többnyire párhuzamosan helyezkednek el egymás mellett, és egy adott lejtésű síkot alkotnak, amely a tető külső síkját határozza meg. A szarufák teherbíró képessége és pontos beállítása alapvetően meghatározza a tető élettartamát és a teljes épület stabilitását.
A szarufák egyik végét általában a tetőgerinchez (a tető legmagasabb vonalát képező gerincgerendához) vagy a mestergerendához rögzítik. A másik végét a fal tetején kialakított koszorúra vagy a szarufa talpgerendájára ültetik. A szarufák közötti távolság (kiosztás) rendszerint 60-100 cm, de ez függ a tetőfedés típusától, a szarufa anyagától és méretétől, valamint a várható terhelésektől.

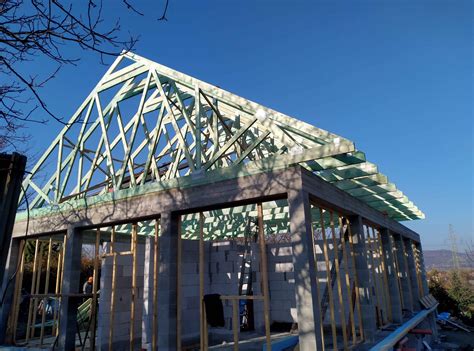

A szarufák különböző típusai és elhelyezési módjai
A tetőszerkezet kialakításának típusa nagyban meghatározza, hogy milyen szarufa elhelyezési módot alkalmaznak.
- Szabadon fekvő szarufák: Ez az egyik legegyszerűbb megoldás, ahol a szarufák közvetlenül a teherhordó falakra támaszkodnak, és nincs közbenső alátámasztás.
- Mestergerendás szarufák: Nagyobb fesztáv esetén a szabadon fekvő szarufák már nem lennének elegendőek, ezért ilyenkor mestergerendás megoldást választanak. A mestergerenda egy vízszintes tartógerenda, amely a szarufák alsó végét támasztja meg.
- Dupla szarufás szerkezet: Ha a tetőszerkezet még nagyobb terhelést kap, vagy hosszabb fesztávot kell áthidalnia, akkor a dupla szarufás szerkezet jöhet szóba. Ebben a megoldásban két párhuzamos szarufát helyeznek el egymás mellett, amelyek együttműködve, egymást erősítve viselik el a tető súlyát és az időjárás viszontagságait.
- Félszarufa (csonka szarufa): Olyan esetekben kerül elő, amikor a tető nem teljes hosszában fut végig, például kontyolt tetőknél, ahol a tető oldalsó lezárásához van szükség.
Magyarországon leggyakrabbán fenyőfából készítik a szarufákat, mert könnyű, ugyanakkor teherbíró képessége kiváló. Jó minőségű szarufák akár évtizedekig is ellátják feladatukat.
Betoncserepes fedés: Előnyök és speciális követelmények
A betoncserepes fedés az egyik legnépszerűbb és legelterjedtebb tetőfedő anyag Magyarországon. Tartóssága, időjárásállósága és esztétikai megjelenése miatt sokan választják. Ugyanakkor fontos tisztában lenni azzal, hogy a betoncserepek jelentős súlyt képviselnek, ami a tetőszerkezet, különösen a szarufák méretezését befolyásolja.
A fedés súlya és hatása a szarufákra
Valóban, a betoncserepes héjazat az egyik legnehezebb fedés. Könnyebb fedés választásával a súlykülönbség azonban a teljes fedélszerkezet terhének csak 15-25%-ára vonatkoztatva jelent csökkenést. A fedés önsúlyából és a várható terhelésből (hóteher, szélteher) határozható meg a lécezés vastagsága, illetve számolható ki az aljzatot alátámasztó szarufák mérete és kiosztási sűrűsége.
A szarufák terhelése sokkal összetettebb annál, minthogy egyszerűen csak a tetőfedés súlyát viseljék. Télen a vastag hóréteg jelentős többletterhet ró a szerkezetre, amit a szarufáknak gond nélkül el kell bírniuk. Végül, de nem utolsósorban, a karbantartási munkák során - amikor például egy szakember vagy tulajdonos a tetőre mászik - a szarufáknak ezt a plusz terhelést is stabilan viselniük kell.
A szarufa méretezésének alapelvei és számítási módszerei
A szarufák méretezése összetett feladat, amely számos tényezőt vesz figyelembe. Fontos, hogy a tervező rendelkezzen a gyártási anyagok tulajdonságaira, a tető alakjára és az éghajlati viszonyokra vonatkozó pontos adatokkal.
A szarufa hosszának kiszámítása
Terhelések figyelembevétele a méretezés során
A szarufaszerkezeteket számos különböző típusú terhelés éri, amelyeket a méretezés során figyelembe kell venni:
- Alapvető terhelések:
- Állandók: Maguk a tetőszerkezet elemei (szarufák, lécezés, alátéthéjazat, szigetelés, rögzítők).
- Hosszú távúak: Hó súlya, lefolyó víz nyomása erős esőzés esetén.
- További terhelések: Jelentős mennyiségű jég, erős széllökések, az építők súlya a telepítési és javítási munkák során.
- Vis major terhelések: Rövid ideig tartó, extrém tényezők, mint robbanás, hurrikán, földrengés, tűz.
A szarufák méretezésénél a legfontosabb, hogy a számított értékek közel legyenek a határértékekhez. Ezen adatok összehasonlítása alapján határozzák meg a szarufák keresztmetszetét, a szarufák kiosztási sűrűségét, a tető magasságát és lejtését.
A tetőterhelések számítása
A tetőterhek összegyűjtése olyan folyamat, amelyhez számos bemeneti adatra van szükség. Ezeket kísérletileg számítják ki vagy statisztikákból veszik.
- Hóterhelés: A helyi adottságoktól függően változik, Magyarországon a különböző hóterületi kategóriákban 80-560 kg/m² között mozoghat. 30-55º-os lejtés esetén csökkentési tényezőt alkalmaznak.
- Szélterhelés: Ezt is referenciatáblázatokból nyerik, és függ az éghajlati övezettől, a tereptípustól és az épület magasságától. Magyarországon ez általában 17-85 kgf/m² között mozog.
- A tető súlya: Meghatározzák a burkolat négyzetméterének súlyában, figyelembe véve a technológiai átfedéseket és a varratokat. Például a betoncserepek súlya kb. 50 kg/m².
- Az aljzat és a lécezés súlya: Általában 15-25 kg/m² között mozog.
- Szigetelés súlya: A leggyakoribb anyagok (hab, poliuretán hab) súlya átlagosan 10-20 kg/m².
- A szarufa rendszer súlya: Fenyő és luc fa esetén 10-20 kg/m² körül számolható.
- A javítást végző dolgozók súlya: Ezt a legnagyobb terhelésnek tekintik, és a szerkezet típusától függően 80-120 kg/m² között számolják.
A szarufa rendszer paramétereinek kiszámításához a következő képleteket és táblázatokat használják, figyelembe véve a hóterhelést (S), szélterhelést (W) és az állandó terhelést (G).
Például, egy adott ponton a szarufa méretezéséhez a következő számítások végezhetők el:
- Hóterhelés: S számított = 199 kg/m² × 1,4 = 278,6 kg/m².
- Szélterhelés: Wcalc = 28,02 kg/m² × 1,4 = 39,23 kg/m².
- Állandó terhelés: Gcalc = 53,11 kg/m² × 1,1 = 58,42 kg/m².
Ezekhez az értékekhez hozzáadódnak a szarufa anyagának szilárdsági tulajdonságai, a tető dőlésszöge és a gerincmagasság.
A betoncserepes fedés gyakorlati kivitelezése
A betoncserepes fedés kivitelezése során a szarufák méretezésén túl számos más részletre is oda kell figyelni.
A lécezés szerepe és méretezése
A betoncserepet közvetlenül a lécezés hordja, az pedig a szarukra rögzített. A lécek egymástól való távolságának meghatározása a cserépsorok átfedési mértékéből adódik, és függ a tető hajlásszögétől. Az ajánlott lécméret legalább 30×50 mm keresztmetszetű.
A léctávolság meghatározása a gyártók ajánlásai alapján történik, figyelembe véve a tetőhajlásszöget és a cserép típusát. A tervező a magassági cserépsorok számát már a tetőszerkezet tervezésekor meghatározza.
Például, egy 770 cm hosszú szarufa esetén, ha az átfedés 34 cm, akkor 770-4-32 = 734 cm a hasznos hossz. Ezt a léctávolsággal (pl. 34 cm) osztva megkapjuk a lécközök számát: 734:34 = 21 lécköz, marad 20 cm. A cserépsorok számát az első cserépsorhoz hozzáadva a lécközök számát és a kerekítésből adódó sort kapjuk meg.
A pontos számítások elvégzését a gyártók szakemberei is vállalják tervrajz alapján.
A cserépfedés rögzítése és a hajlásszög
A fedés csapadékállósága függ az elemek átfedésének nagyságától. Minél meredekebb a tető, annál gyorsabban távozik róla a csapadék. Az alacsony hajlásszögű tetők építésénél különösen fontos betartani a hajlásszög határokra vonatkozó előírásokat.
- A kúpcserép átfedése legalább 50 mm.
- Legalább minden harmadik cserepet rögzítsünk viharkapoccsal.
- Minden cserepet 2-2 helyen szögezzünk vagy csavarozzunk.
- 75° felett a cserepek speciális rögzítést igényelnek, ezt egyedileg kell megtervezni.
Kiegészítő elemek és tartozékok
A betoncserepes fedéshez számos kiegészítő elem és tartozék tartozik, amelyek biztosítják a tető teljes körű működését és tartósságát:
- Hófogócserép: A hagyományos hófogórács helyett alkalmazható.
- Szellőzőcserép: A héjazat alatti rés kiszellőzésére szolgál, szükséges mennyisége legalább 10 db/m².
- Kúpcserép és élgerinc cserép: Taréj és élgerinc lefedésére szolgálnak. A VÁÉV-BRAMAC kúpcserép szükséglete 2,5 db/m.
- Vápaelzáró bordás elem és lezáró szalag: A vápa kialakításához szükségesek.
- Alátétfólia (HUNGISOL): Alkalmazható mindkét betoncserép típushoz.
- Bádogos termékek: Ereszszegélyek, kémény körüli lezárások, falcsatlakozások kialakításához.
A szükséges anyagmennyiség általában a tető nagyságától és formájától függ. Az építtetőnek már a vásárláskor ismernie kell a kiegészítő idomcserepek és tartozékok szükséges mennyiségét, meghatározásuk tervezői feladat. Ajánlott 5%-kal többet beszerezni a normál cserepekből, mint a becsült mennyiség.
A szarufa méretezésének gyakorlati példái és szabványok
A szarufák méretezéséhez számos szabvány és útmutató áll rendelkezésre, mint például az SNIP (Szabványok és Építési Szabályok) II-26-76. Ezek a dokumentumok részletesen tartalmazzák a különböző terhelések számítási módszereit, a faanyagok teherbírását és a szerkezeti elemek méretezési szabályait.
Példák a szarufa méretezésére
A szarufák hosszának és keresztmetszetének meghatározásához a fesztávolságtól függően táblázatokat használnak. Közép-Oroszországban, 500 cm-es lejtőhosszon, 60 cm szarufamagasság mellett egy 50×175 mm keresztmetszetű rudat javasolnak, míg az intervallum növekedésével 50×200 mm-t. Ezek az ajánlások azonban viszonylagosak, és a helyi adottságoknak megfelelően kell alkalmazni őket.
A számítások során figyelembe kell venni a faanyag szilárdságát (hajlítási fokát), amely a fa típusától (pl. lucfenyő, vörösfenyő) és osztályától függ. Az I. osztályú luc és fenyő 140 kg/cm² terhelést bír el, míg a 3. osztály csak 85 kg/cm²-t.
A becslés a tető konfigurációjától és a tetőfedés anyagától függ, és tartalmazza a mauerlat, tetőtartók, lécezés, ellenrács, futás, állványok, támaszok, ereszcsomópontok, kéményekhez és csatornákhoz való csatlakozások, valamint kötőelemek anyagigényét. A becslést 10-15% tartalékkal kell készíteni a veszteségek fedezésére.
A tetőkeret szilárdságának és megbízhatóságának alapja a szarufák keresztmetszetének és dőlésszögének helyes meghatározása, figyelembe véve a szigetelés konfigurációját, a hó- és szélterhelést, valamint az állandó terheket. A pontos és szakszerű méretezés biztosítja a tetőszerkezet hosszú távú stabilitását és az épület biztonságát.
