A Betonkoszorú Létfontossága és a Tetőszerkezet Kapcsolata
Az építkezés és felújítás világában számos olyan fogalom és technológia létezik, amelyek alapvető fontosságúak az épület stabilitása és hosszú élettartama szempontjából. Az egyik ilyen kulcsfontosságú elem a betonkoszorú, melynek szerepét és elkészítésének módját gyakran alábecsülik, vagy félreértelmezik. Ez a vasakkal megerősített, körbefutó beton sáv nem csupán egy építészeti elem, hanem az épület egészének tartószerkezeti gerincét képezi, különösen a falak összetartása és a tetőszerkezet terheinek elvezetése terén. Ezen felül a tetőszerkezet megfelelő kialakítása, a szelemenek rögzítése, a párazárás és a szellőzés is elengedhetetlen a tető hosszú távú épségének és az épület belső klímájának megőrzéséhez.
Mi az a Betonkoszorú és Miért Létfontosságú?
A betonkoszorú, vagy más néven vasbeton koszorú, egy olyan építőipari elem, amely az épület falainak tetejére, a födém és a tetőszerkezet alá, vagy akár különböző épületszintek közé építenek be. Lényegében egy vasakkal megerősített, négyszögletes beton sáv, amely körbefut az épületen, és drasztikusan növeli annak stabilitását.
A betonkoszorú legfontosabb feladatai közé tartozik a falak összetartása, mintegy keretként összefogva azokat. Ezáltal nagymértékben megnöveli a falak oldalirányú és függőleges irányú tartását. Az oldalirányú merevítés megakadályozza, hogy a falak kiboruljanak, különösen erős szél vagy földrengés esetén. Gondoljunk csak egy kibontott spagetticsomagra: ha csak az egyik végét fogjuk meg, az egész lobog és könnyen eltörhet. Ha viszont mindkét végét összefogjuk, egy stabil elemet kapunk. A betonkoszorú pontosan ezt a funkciót látja el a falak esetében.
Függőleges irányban a betonkoszorú teherelosztó hatással bír. Képes arra, hogy a gerendákról, a födémről vagy a tetőszerkezetről érkező terhelést egyenletesen elossza a teljes falazaton. Ez azt jelenti, hogy nem egyetlen téglára vagy falazóelemre nehezedik extrém nyomás, hanem a teher sokkal kisebb egységekre oszlik el. Ez a teherelosztás megakadályozza a falazóelemek repedezését és törését, hasonlóan ahhoz, ahogy egy tojásokra helyezett tartó elosztja a ránehezedő súlyt, megakadályozva azok eltörését.
A koszorú harmadik kritikus szerepe, hogy megtámasztja és rögzíti a tetőszerkezetet, vagy a felette elhelyezkedő épületszintet. Ez biztosítja, hogy a tető súlya és az ebből adódó erők megfelelően legyenek elvezetve az épület alapjai felé.
A Tetőszerkezet és a Koszorú Kapcsolata
A tetőszerkezet építése során kiemelt jelentőséggel bír a talpszelemenek megfelelő rögzítése a betonkoszorúhoz. Első lépésként a betonkoszorú vagy az elkészült vasbeton födém tetején, a talpszelemen alá bitumenes lemezt kell fektetni. Ez a lemez egyrészt biztosítja a szükséges vízszigetelést, másrészt megakadályozza a fa és a beton közvetlen érintkezését, ami hosszú távon a faanyag károsodásához vezethet.
Ha a vasbeton födém felett beépítetlen padlástér lesz, akkor párazárásra is szükség lesz. Ez a réteg megakadályozza, hogy a fűtött lakótérből pára jusson a födém szerkezetébe, ami ott kicsapódva nedvességet és penészedést okozhatna.
A szelemeneket speciális szelemen csavarokkal rögzítik a vasbeton szerkezetekbe. Ezek a rögzítési pontok lehetnek előre bebetonozott elemek, vagy utólag elhelyezett alapcsavarok. A rögzítés módja és biztonsága kulcsfontosságú a tetőszerkezet stabilitása szempontjából.
A Hagyományos és Modern Kötési Technikák
A régi mesterek pontosan ismerték a faanyagból készült tetőszerkezetekre ható erőket. Tudták, hogy a szarufa ferdeségéből, valamint a szélterhelésből adódóan a letámaszkodásánál vízszintes erők is keletkeznek. Ezeket az erőket különböző horgolási, csapolási és beeresztési technikákkal oldották meg, amelyek biztosították a faelemek stabil és biztonságos összekapcsolását. Az akkori ábrák is jól mutatják, hogy a fagerendák rendesen "összekapaszkodtak", így adva meg a tetőszerkezet stabilitását.
Sajnos manapság gyakran találkozni olyan kivitelezéssel, ahol csupán egy egyszerű horgolást végeznek, és azt egy-két darab 200 mm-es szeggel rögzítik. Ez a megoldás rendkívül gyenge és életveszélyes. Egy statikus szakember számításai alapján egy szarufa esetén a várható legnagyobb vízszintes erő földrengés vagy orkán erejű szél esetén akár 12 kN (1,2 tonna) is lehet. Ekkora erőt kellene a kötéseknek megtartaniuk anélkül, hogy a kapcsolat szétszakadna. Könnyen belátható, hogy egy-két szög vagy csavar erre teljesen alkalmatlan.
A fa kapcsolatok esetében az átmenő csavarok helye és száma is kritikus. Fontos, hogy a csavarok ne legyenek egyvonalban, és megfelelő távolságra legyenek a faanyag szélétől, hogy minimalizálják a kiszakadás vagy a fa hasadásának kockázatát. Ha csak egy csavart alkalmazunk, a két fagerenda a csavar körül el tud csavarodni, létrehozva egy csuklós kapcsolatot. Több (méretezett) csavar alkalmazása esetén azonban merev kapcsolat jön létre.

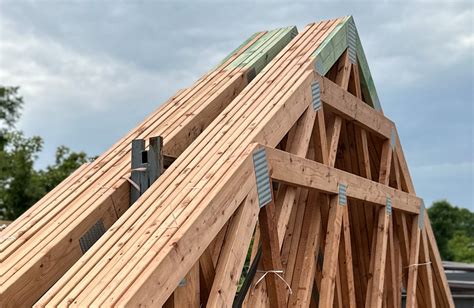

A Tető merevítése és Szellőzése
Az önmagában merevítetlen tető, mint például egy egyszerű nyeregtető, hosszanti irányú merevítést igényel. Ennek biztosítására különböző technikai megoldások léteznek, melyek mind a tetőszerkezet stabilitását hivatottak szolgálni.
Az ácsok a fedélszerkezet elkészülte után felhelyezik a tetőfóliát. Minden esetben páraáteresztő fóliát javasolt használni. Ez nem jelent jelentős plusz költséget, de lehetővé teszi, hogy a padlástér később akár tetőtér beépítéssel hasznosítható legyen. A tetőfólia ugyanis a héjazat levétele nélkül, utólag már nem cserélhető, így a minősége és a beépítése kiemelt fontosságú.
Ha egy épületben beépített tetőtér van, felette jellemzően kialakul egy padlástér. Ha ennek a padlástérnek nincs ablaka, nem tud megfelelően szellőzni. Hosszú távon ez könnyebben vezethet penészedéshez, gombásodáshoz, és nyáron a padlástér jobban átmelegszik. A megfelelő szellőzés biztosítására a gerincnél eltolt fóliaátfedést kell alkalmazni.
Szellőzőcserép elhelyezése minden szarufaközbe szükséges. Az ellenléc, amely 5-10 cm magas lécezésből áll, a tetőfólia felett biztosítja a légrést, ahol a levegő áramolni tud. Az átszellőzés kulcsfontosságú a tető nyári felmelegedésének csökkentésében, valamint a felgyűlt nedvesség és pára elszállításában.
A szarufa végek vonalában süllyesztett deszkát kell készíteni. A cseppentő bádog szerepe, hogy a tetőfóliáról lefolyó vizet az ereszcsatornába vezesse. Ennek oka, hogy a tetőfóliák általában nem UV állók. Az ellenléc alatt szegtömítő szalagot kell alkalmazni. Ha azt várjuk egy fóliától, hogy vezesse le a tetőszerkezetbe bejutott vizet, akkor azokon a helyeken, ahol átlyukasztjuk (pl. ellenléc rögzítő szegezése, csavarozása), kiegészítő tömítésekre van szükség.
A Betonkoszorú Készítésének Folyamata és Fontossága
A betonkoszorú készítése egy összetett folyamat, amely precizitást és szakértelmet igényel. A folyamat magában foglalja a terv készítését, a vasak hajlítását és összeszerelését, a falazatra való felhelyezést, a zsaluzást, a betonozást, a tömörítést és az utókezelést.
Vasalási Tervezés és Kivitelezés
Az építést érdemes a vasalással kezdeni. A vasakat általában az épülő ház mellett, egy sík területen érdemes fonni. Áramra is szükség lesz a vasak vágásához. Kétféle vasra lesz szükség: a kengyelekhez vékonyabb (d=6 mm vagy d=8 mm), a futó vasakhoz pedig vastagabb (d=12 mm vagy d=16 mm) vasra. Ezeknek a méreteknek szerepelniük kell a tervben.
A terv meghatározza a kengyelek egymástól való távolságát is, ami általában 20-25 cm. Ebből kiszámítható a szükséges kengyelek száma. Például 60 méter koszorúhoz 20 cm-es kengyeltávolság mellett 300 darab kengyel szükséges. A futó vasaknál figyelembe kell venni az átfedést is, ami általában a vas átmérőjének 40-szerese. Egy 16 mm-es vas esetében ez 64 cm. Ezt az átfedést hozzá kell adni a teljes hosszirányú vas mennyiségéhez.
A kengyelek hajtásához betonvas hajlítóra van szükség. Érdemes olyan hajlítót beszerezni, amely alkalmas a 16 mm-es vas hajlítására is, mivel sarok toldóvasakhoz (pipavasak) is szükség lehet rá. A kengyelek méretét úgy érdemes kialakítani, hogy a 6 méteres acélszálak darabolásából ne keletkezzen hulladék.

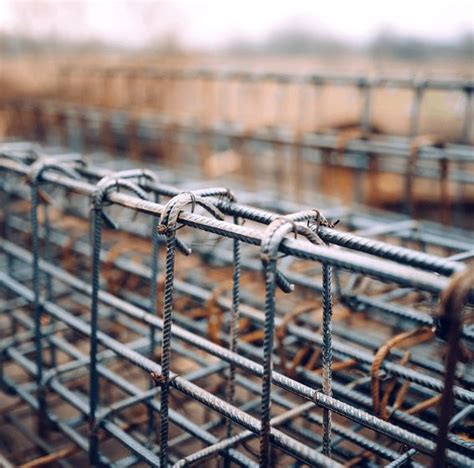

A megrendelt vasakat le kell hajlítani. A kengyeleket nagyjából egyforma, négyzetes vagy téglalap alakúra kell hajlítani. A toldást nem szabad elfelejteni. A hajlításokat két helyen érdemes kézi betonvas kötözővel és füles dróttal rögzíteni.

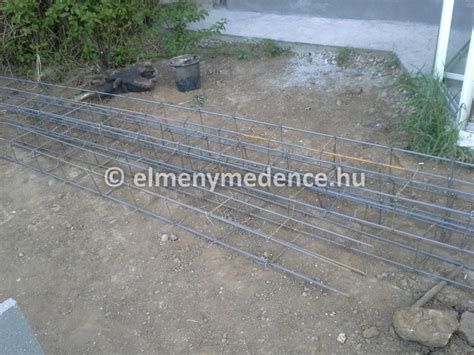

A kengyelek elkészülte után jöhet a futó vasak összerakása. Ezt célszerűen raklapokon végezhetjük. A futó vasakra fel kell fűzni a kengyeleket a tervben szereplő távolságra. A vasakat meg kell kötözni a kengyelek sarkainál. A szerkezetet megfordítva a másik oldalra is ki kell húzni a futó vasakat, és azokat is rögzíteni kell. Átlósan is érdemes vékony vasakat bekötni a merevítés érdekében.
Sarkok és Elágazások Kialakítása
A sarkok és a T elágazások az épület szerkezetében kiemelt szereppel bírnak, mivel itt ébrednek a legnagyobb igénybevételek. Ezeken a helyeken a vasalást különösen erősen kell kialakítani. Gyakran elfelejtik a gyengébb kivitelezők, hogy itt kell a legerősebben megépíteni a szerkezetet.
Ide speciálisan meghajlított L alakú vasakat (pipavas) kell beépíteni. A 16 mm-es futó vasak esetében a pipavasak szárának 64 cm-es hosszúságúnak kell lennie. Ez azt jelenti, hogy 130 cm-es vasakat kell félbe hajlítani. A sarkokhoz általában 4 darab, a T elágazásokhoz pedig 8 darab pipavas szükséges.
Vasalat Helyre Igazítása
Ahhoz, hogy a vasalat megfelelően működjön, nem elég csak felhelyezni a fal tetejére. Pontosan a helyén kell lennie. Ezt úgy érhetjük el, hogy a gerendák alá vastag (pl. 22 mm) vasdarabokat helyezünk, így a beton alá tud folyni. Ez biztosítja, hogy a vasalatok ténylegesen dolgozzanak. A vasaknak legalább 2 cm-es oldalsó betonfedést kell biztosítaniuk, és sehol sem lóghatnak ki a koszorúból. A vasalatok helyét érdemes függőleges vasakkal a téglába rögzíteni, hogy betonozáskor ne mozduljanak el.
Zsaluzás és Betonozás
A zsaluzás a betonkoszorú építésének egyik legkritikusabb és legveszélyesebb része. Erős zsaluzóanyagokra, például doka zsalulemezre vagy 20-22 mm vastag rétegelt lemezre van szükség. Az ankerek, a hozzájuk való tárcsák, vastag lágy drót és 2 colos deszkák is szükségesek.
A zsaluzás lépései magukban foglalják a táblák tervezését, átmenő lyukak fúrását a téglákon, az ankerek átfűzését, a zsalu függőleges állásának biztosítását támasztó deszkákkal, a tárcsás anyák meghúzását, a zsalutáblák felszegelését, és az ankerek feszítőinek meghúzását. Fontos, hogy a zsalu teteje a beton felső síkjával egy szintbe kerüljön.
A zsaluzás elrontása súlyos következményekkel járhat: a zsalu elnyomódhat vagy akár leszakadhat betonozáskor, ami jelentős anyagi kárt és többletmunkát okozhat. Ha a zsalu leszakad, akár sérülést is okozhat a munkavégző személynek. Az ideális tömörítéshez tűvibrátort használnak, de ha nem bízunk a zsaluban, érdemes lehet sűrűbb betont rendelni és inkább csak csömöszölni (fadarabbal tömöríteni).

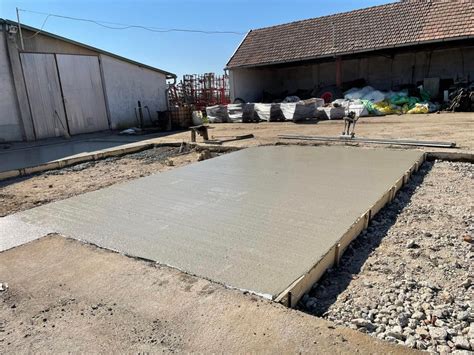

A betonozás a folyamat záró lépése. A zsalukkal kialakított vályúba jó minőségű, tömörített betont kell juttatni. Betonpumpa (stetter) használata erősen ajánlott, kivéve, ha egy nagyobb, legalább 8 fős csapat áll rendelkezésre a vödrözéshez. A beton minősége minimum C20/25 KK, de inkább C25/30 KK legyen. A beton folyóssága képlékeny vagy kissé képlékeny legyen. A beton tetejét tökéletesen vízszintesre kell készíteni, szintezőlézer használatával, hogy az ácsok a talpszelemeneket sík felületre helyezhessék.
Betonkoszorú Árak és Alternatívák
A betonkoszorú ára nagyban függ a méretétől, anyagminőségétől és a kialakítás bonyolultságától. Egy egyszerű, 20x20 cm-es, egyoldali zsaluzású vasbeton koszorú méterára anyaggal és munkadíjjal együtt nagyjából 14-18.000 Ft között mozog. Egy összetettebb, nagyobb méretű és vasalt koszorú ára akár 25-30.000 Ft is lehet méterenként.
Vegyes falazatú épületek (vályog-tégla) esetében a hagyományos betonkoszorú helyett más megoldásokat is fontolóra lehet venni, különösen ha nem szeretnénk túlzottan terhelni a falakat. Régen acélpántokkal tartották össze a falak tetejét, kovácsolt technikával. Másik megoldás lehet egy könnyűszerkezetes, vízszintesen elhelyezett duplapallós rendszer kialakítása, vagy a szarufák, talpszelemenek összehuzatása fapalló- vagy gerendapárokkal, acél sarok merevítőkkel. A cél minden esetben az, hogy a falakra kizárólag függőlegesen és egyenletesen hassanak az erők. Kis fajlagos súlyú tetőfedő anyag alkalmazása is csökkentheti a terhelést. Amennyiben a meglévő falazatok terhelését nem fokozzuk, falvarrással javítható a falazat. A málló részeket vegyi úton, áztatásos módszerrel, megfelelő anyagokkal lehet szilárdítani. Vegyes falazatú épületek esetén a koszorú kialakítása speciális figyelmet igényel, mivel a vályog és a tégla tulajdonságai eltérőek. Ilyen esetekben statikus szakember bevonásával érdemes megállapítani a koszorú erősségét és méretezését.
Tippek és Tanácsok
- Soha ne hegeszszük a vasakat, mert az gyengíti a szerkezetet.
- Betonozás előtt konzultáljunk az ácsokkal, hogy szükséges-e menetes szárakat beépíteni a betonba, és ha igen, hova.
- A zsaluanyagokat érdemes bérelni, nem megvenni.
- Egyoldali zsaluzás esetén is meg kell rögzíteni a zsaluk tetejét.
- A zsaluk függőlegességét mindig ellenőrizzük.
- A vasalat betonfedését mindig biztosítani kell.
