A zárt tágulási tartályok kiválasztása és üzemeltetése fűtési rendszerekben
A tágulási tartályok elhagyhatatlanok minden zárt fűtési rendszerben, mert a víz hőmérsékletváltozásai miatt térfogatuk változik, és ezt a rendszernek fel kell fognia. A tartályok feladata a nyomásingadozások szabályozása a hőközvetítés során, amikor a közeg kitágul vagy összeszűkül.
A tartálytípusok és a működési elvek
A nyitott tartályok elterjedtsége helyett a modernebb megoldások zárt tartályokra támaszkodnak. Ezek közé tartoznak a változó és az állandó nyomású zárt tágulási tartályok, ahol utóbbiaknál automatika biztosítja a rendszer állandó nyomását. Léteznek olyan konstrukciók is, melyeknél a víz a tartály szájánál rögzített zsákmembránba áramlik be, és ezek oxigént tartalmazó vagy korrozív rendszerekben is használhatók. A membrános tartály előnye, hogy a gumírozott réteg nem érintkezik közvetlenül a vízzel, és így csökkenti a korróziót. A 0,2 bar feletti tartálynyomás és a gőznyomás figyelembevétele kulcsfontosságú a biztonságos üzemeléshez.
Általánosan megjegyezhető, hogy az 1000 kW-ig terjedő hőteljesítményig a változó nyomású tartályok gazdaságosabbak, míg nagyobb rendszerekben az állandó nyomású készülékek több kiegészítő funkcióval is el vannak látva, például automatikus vízpótlás vagy épületfelügyeleti riasztások. Az egyes konstrukciók között a tartály mérete és töltöttségi állapota fontos határidőket és korlátozásokat ad a rendszer biztonságos működéséhez.
Fontos konstrukciós sajátosságok
Ha a tartályt vízhálózatra vagy padlófűtésre szánják, akkor lehet, hogy oxigént tartalmazó vízrendszert is kiszolgáljon, ezért bizonyos megoldások ilyen környezetben is alkalmazhatók. Hátrány lehet a magasabb hőmérsékletű táguló víz hatása a gumiszátok fizikai tulajdonságaira. Amikor a membrános tartály kezdetben a hideg víz hatására záródik, a később befolyó meleg víz már kevésbé károsítja a membránt. A 4. ábra rámutat a tartályok légoldali előfeszítésének helyes beállítására, amelyet a rendszer statikus nyomása és a környezeti feltételek alapján kell meghatározni.
Állandó nyomású tartályok esetében a nyomás nem a közeg hőmérsékletváltozásától, hanem az automatika segítségével fenntartott nyomásértéktől függ. A tartály kiválasztásakor fontos figyelembe venni a rendszer funkcióit: fűtés, hűtés vagy különleges módok (pl. napenergia-hőhasznosítás). A beépítés során a légoldali előfeszítés értékét úgy kell meghatározni, hogy az a rendszer hidrosztatikus nyomásait kompenzálja, és a felülről érkező túlnyomás ne érintse el a biztonsági szelepet.
Az előfeszítés meghatározásánál figyelembe kell venni a fűtési és hűtési szezonokat is. A normális üzem során a Pe nyomás a legnagyobb üzemi nyomás, amely a fűtés esetén a maximális hőmérséklethez kötődik, a hűtés esetén pedig a nyári átmelegedéshez. A tartály töltésekor azt is figyelembe kell venni, hogy a rendszernek mindig legyen elegendő vízállása a hőmérséklet-ingadozásoknál.
Gyakorlati tervezési szempontok
A töltési nyomás P0 legyen legalább 1 bar, és Pa legyen a P0 fölött 0,3 barral, hogy biztosított legyen a membrán letapadásának megelőzése és a tartály védelme a kezdeti csöpögéseknél. Ha a rendszer nagy emelőmagasságú szivattyút tartalmaz, akkor a szívóoldalt is kompenzálni kell: a tartályon a szívóoldalon a nyomásnövelésével el kell érni, hogy a kavitáció elkerülhető legyen. A rendkívüli esetekben a gőznyomást is figyelembe kell venni, különösen 100 °C feletti tartományban.
A tartály kiválasztásánál és beépítésénél fontos, hogy a megfelelő méret és típus lehetővé tegye a rendszer üzemeltetését 1-2 évig hibátlanul, de gyakran a karbantartás nélküli tartály nem létezik. A membránok és zsákok idővel diffundálhatnak és a levegő helyére víz áramolhat, ami a tartály hasznos térfogatát csökkenti. Ezért évente ellenőrizni kell a tartály légoldali állapotát és szükség esetén beállítani vagy újratölteni a rendszert.
Gyakorlati útmutató az üzemeltetéshez
- Válasszunk olyan tartályt, amely a rendszer funkcióit kielégíti és megfelel az élelmiszer-tisztaság és korrózióállóság követelményeinek, ha szükséges.
- Állítsuk be a tartály légoldali előfeszítését úgy, hogy a P0 minimálisan megfeleljen a Pst-nek és a szükséges gőznyomásnak, figyelembe véve a hőmérséklet-tartományokat.
- Számítsuk ki a tartály méretét a rendszer hidrosztatikus magassága és a look-up Pe értékek alapján.
- Gondoskodjunk előhűtő tartályról, ha a rendszeren belül a 50 °C feletti hőmérsékletek gyakoriak, hogy megvédjük a membránt a túlmelegedéstől.
- Rendszeres karbantartás keretében évente ellenőrizzük a levegőkamra állapotát és a nyomásokat; ha szükséges, korrigáljuk a töltést.
Fontos megjegyezni, hogy a megfelelő tartályméret és a pontos nyomásbeállítások nélkülözhetetlenek a korróziós és mechanikai problémák megelőzéséhez. A tartályok karbantartása és helyes üzemeltetése elengedhetetlen a fűtési rendszer hosszú távú megbízhatóságához.

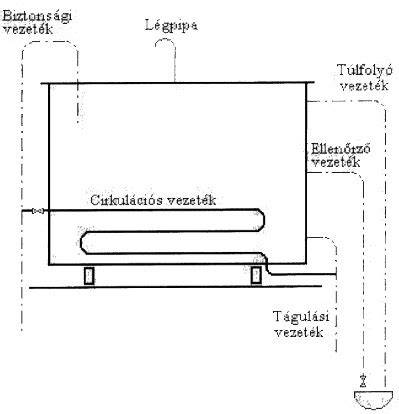

Hogyan működik egy tágulási tartály
Gyakorlati termékpéldák
Az egyes megnevezett tartályok részletes listája és műszaki adatai a gyártókból származó leírásokban találhatók, például a különböző AFECE és AFESB típusok jelölései a tartályok elnevezésében tükrözik a felfogható feladatokat. Ezek a termékek ideálisak házi vízellátó rendszerekhez és zárt fűtési körökhöz. A tágulási tartályok kulcsfontosságú elemei a fűtési rendszernek, amelyek meghatározzák a nyomáskiegyenlítést és a korrózió elleni védelmet, ezért kiemelten fontos a rendszeres karbantartás és a megfelelő kiválasztás.
Az ideális tartály kiválasztásakor ne feledkezzünk meg arról, hogy a membránok hőtűrése korlátozott (általában 50-70 °C). A túlmelegedés elkerülése érdekében előhűtő tartály alkalmazása javasolt bizonyos környezetekben. Régebben az elzáró szerelvények telepítése nem volt megengedett tágulási tartály előtt, most viszont már elzárható szelepek alkalmazhatók, így a karbantartás könnyebbé válik. A tartályok állapota ellenőrizhető és a rendszer üzemeltetése biztonságos működés érdekében folyamatosan figyelemmel kísérhető.
