Cölöpalapozás: A Modern Építészet Alapköve
Az épületek stabilitása és tartóssága alapvető fontosságú, különösen a kihívást jelentő talajviszonyok vagy a nagyszabású építkezések esetén. A cölöpalapozás egy olyan mélyalapozási technika, amely lehetővé teszi a teherhordó szerkezetek terheinek biztonságos továbbítását a mélyen fekvő, stabil altalajrétegekbe. Ez a módszer egyaránt alkalmazható tömörfalas és vázas szerkezetű épületeknél, és számos előnnyel jár a hagyományos alapozási technikákkal szemben.
Mi a Cölöpalapozás Lényege?
A cölöpalapozás lényege, hogy az épület súlyát, amelyet egy megfelelő teherelosztó szerkezeten, azaz cölöprácson keresztül vezetnek le, speciális, henger alakú szerkezetek, a cölöpök továbbítják a talaj mélyebb rétegeiben található teherhordó altalajra. A cölöpök a talajban elhelyezkedő, általában betonból vagy vasbetonból készült elemek, amelyek az épület terheit közvetlenül az altalajnak adják át. A cölöpalapok több cölöpből állnak, amelyek együttesen biztosítják az alap stabilitását.
Két fő teherátadási mód létezik: a támaszkodó és a palástmenti. Támaszkodó cölöp esetén a teher legnagyobb része a cölöp alsó végén keresztül, közvetlenül a teherhordó talajrétegre tevődik át. Az e felett elhelyezkedő közbenső talajrétegek kis teherbírása miatt a cölöp köpenyfelületén (palást mentén) történő teherátadás nem számottevő. A valóságban azonban ez a két teherátadási mód egyszerre érvényesül, így a cölöp köpenyfelületén és az alsó végén keresztül is jelentős a teherátadás.
Cölöpanyagok és Kialakítások
Napjainkban a cölöpalapokat kizárólag betonból és vasbetonból készítik. Korábban elterjedt volt a fa és az acél alkalmazása is, de a modern építési technológiák és anyagok előtérbe kerülésével ezek a megoldások háttérbe szorultak. A készítés módja szerint megkülönböztetünk előre gyártott és monolit vasbeton cölöpalapokat.
Az előre gyártott cölöpök jellemző keresztmetszetei lehetnek letompított sarkú háromszög, négyzet vagy szabályos sokszög alakúak. Magyarországon gyakran alkalmaznak 40x40 cm oldalhosszúságú, négyzet keresztmetszetű, 4-12 méter hosszúságú előre gyártott vasbeton cölöpöket.
A monolit cölöpöket mindig a tervezettnél nagyobb hosszúságúra készítik. Ezt úgy érik el, hogy a munkagödröt csak a beton szilárdulása után alakítják ki a tervezett mélységig. Az eltávolítandó földréteg vastagsága növeli a cölöp tényleges hosszát. A túlnyúló fejrészt visszarészelik, mivel annak szilárdsága nem megfelelő. A szabaddá tett vasbetéteket széthajtogatják, majd erre a fejre dobozszerű vasalást és zsaluzatot készítenek. A kapott cölöpfej a cölöp meghosszabbításának tekinthető, és biztosítja a teher egyenletes elosztását.
Cölöpcsoportok és Cölöprács
A legtöbb esetben a cölöpök nem egyenként, hanem csoportosan helyezkednek el. A cölöpcsoport fejrészét egy úgynevezett cölöpfej fogja össze, amely egyenletes tehereloszlást biztosít a csoporton belül a cölöpök között.
A cölöprács egy, a felmenő szerkezetek (falak, pillérek) alatt elhelyezkedő, a cölöpfejekre épített vagy közvetlenül a cölöpökhöz csatlakozó teherelosztó és merevítő vasbeton szerkezet. Cölöprács helyett sok esetben vasbeton lemezt készítenek, különösen akkor, ha az épület alaprajza túl bonyolult, és nem illeszthető rá megfelelő rácsszerkezet.
Cölöpalapozási Eljárások
A cölöpök talajba juttatásának többféle módja létezik, amelyek a talajviszonyoktól és a cölöp típusától függenek.
Cölöpverés
A cölöpverés során ütőerővel juttatják a cölöpöket a talajba. Ezt többféle verőberendezéssel végezhetik, mint például sűrített levegővel működő verőkalapács vagy diesel verő. A verés során a cölöpök fejrészére acél "verősapkát" rögzítenek, amely megakadályozza a fejrésze károsodását az ütések során.
Cölöpvibrálás
A cölöpvibrálás esetén a cölöp fejrészére helyezett nagy tömegű vibro berendezés által keltett rezgés juttatja a talajba a cölöpöt. A vibráló cölöp fellazítja a környező talajszemcséket, így jelentősen csökken a súrlódási ellenállás. Alkalmaznak vibrációs verőkalapácsot is.
Öblítés
Az öblítés elsősorban finom szemcsés talajok esetén alkalmazott eljárás. Ennek során a cölöp alsó csúcsához nagy nyomáson vizet vezetnek, amely fellazítja a talajt, így elenyészővé válik a talajellenállás.
Monolit Vasbeton Cölöpalapok Kialakítása
A monolit vasbeton cölöpalapok kialakításának lényege, hogy veréssel vagy fúrással előre kialakítják a cölöp helyét a talajban. A furat geometriája (keresztmetszet, mélység) megegyezik a tervezett cölöpével. A különböző cölöpözési eljárások függvényében a fúrt cölöpök készülhetnek köpenycső nélkül, visszanyert köpenycsővel, vagy bennmaradó köpenycsővel. A vert köpenycsöves cölöpök is kialakíthatók visszanyert vagy bennmaradó köpenycsővel.

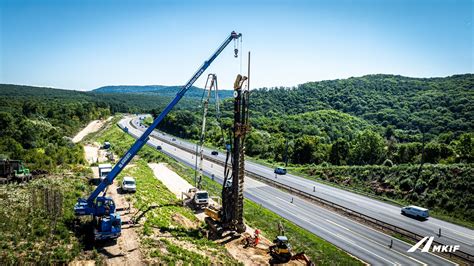

Köpenycső Nélküli Fúrt Cölöpözés
Ez a módszer speciális fúróberendezést igényel, amellyel akár 30 méter mély furat is készíthető. A fúrás kezdeti szakaszán egy iránycsövet építenek be a furat felső 3-5 méteres szakaszán. A kész furatot a beomlás ellen bentonitos zaggyal védik. A furat kialakítása után behelyezik a helyszínen előre elkészített vasalást, majd kibetonozzák. Létezik olyan technológia is, ahol a fúróberendezés szárának visszahúzásával egyidejűleg juttatják le a betont.
Visszanyert Köpenycsöves Fúrt Cölöpözés
Ebben az esetben egy köpenycsövet juttatnak a talajba a cölöpök helyén. A lehajtást végző géppel a köpenycsövet folyamatosan forgatják, illetve le-fel mozgatják, hogy minimalizálják a súrlódási ellenállást. A cső belsejéből egy speciális markolóval termelik ki a földet. A tervezett mélység elérése után beemelik a furatba a kész cölöpvasalást, majd a köpenycső visszahúzásával egyidejűleg végzik a betonozást.
Visszanyert Köpenycsöves Vert Cölöpözés
Itt a cölöp tervezett helyére egy köpenycsövet állítanak, melynek belsejét 1 méter magasságig betonnal töltik meg. A tervezett mélység elérése után elhelyezik az előre kialakított vasalást, majd rétegenkénti betonbedolgozás és folyamatos döngölés mellett visszahúzzák a köpenycsövet. A döngölés következtében a visszahúzott részen a beton belenyomódik a talajba, így jelentősen nő a cölöp teherbírása.
Színes Acél Szendvicspanelek az Építőiparban
Bár nem közvetlenül kapcsolódik a cölöpalapozáshoz, fontos megemlíteni a modern építőiparban egyre elterjedtebb színes acél szendvicspaneleket, amelyek forradalmasítják a konstrukciókat számos előnyükkel. Ezeket a paneleket úgy tervezték, hogy megfeleljenek a különféle épületigényeknek, kiemelkedő hőszigeteléssel, vízálló és égésgátló tulajdonságokkal rendelkeznek.
A panelek egyik legfontosabb előnye a kiváló hőszigetelés, amelyet a maganyag (gyakran poliuretán, polisztirol vagy ásványgyapot) biztosít, csökkentve a hőátadást a belső és külső környezet között. Vízállóak, megakadályozva a nedvesség behatolását, és égésgátló tulajdonságaik növelik az épületek biztonságát.
Rendkívül könnyűek, így könnyebben kezelhetők és szállíthatók, ami jobb ütésállósághoz is hozzájárul. A hangszigetelés is jelentős előny, mivel a maganyag hatékonyan csillapítja a hangátvitelt. Az acéllemezek védőréteggel vannak bevonva, ami megakadályozza a korróziót.
A panelek telepítésének egyszerűsége és gyorsasága is kiemelkedő. Előre gyártott elemek, amelyek gyors helyszíni összeszerelést tesznek lehetővé, akár 40%-kal is lerövidítve az építési időt.
Üvegtégla Falazatok: MMG EasyGLASS és Hagyományos Módszerek
Az üvegtégla falazatok építésére két fő módszer létezik: az MMG EasyGLASS rendszer és a hagyományos betonhabarcsos eljárás.
MMG EasyGLASS
Ez egy kényelmes és egyszerű megoldás üvegtégla fal építésére Mini (14,6x14,6x8 cm) üvegtéglákból. Hasonló elven működik, mint a Quicktech rendszer, amely a hagyományos méretű (19x19x8 cm) üvegtéglákhoz lett kifejlesztve. A rendszer alapja egy speciális PVC profil, amelyet szilikon segítségével építenek be az üvegtéglák közé. Ez a módszer időt és pénzt takarít meg, és könnyen elsajátítható. Egy csomag 36 db (1 m²) üvegtégla megépítéséhez szükséges profilt és szilikont tartalmaz.
Hagyományos Építési Mód
A hagyományos módszer lényege, hogy az üvegtéglákat betonhabarcsba ágyazva, hálósan egymásra rakják. Soronként 6 mm-es horganyzott merevítőt vagy üvegszálas Roxor merevítőt kell beépíteni vízszintesen és függőlegesen is, biztosítva a fal megfelelő szilárdságát. Fontos a vízszintes és függőleges síkokra való odafigyelés. Nagyobb felületű falaknál gyorsan kötő anyagot kell használni, hogy elkerüljük a szerkezet megrogyását. Csemperagasztó nem használható üvegtégla építéshez.
Az egyenletes hézagok biztosítására távtartó fugakereszt használható, amelyet az elkészült falban lehet hagyni. Ha több nap alatt készül el a fal, fontos a fugák előkészítése a "terep" megfelelő kialakításával. A fugázás a téglák bekötése után történik.
Installation of glass blocks for walls
Cölöpszalag Alapozás: Megoldás Problémás Talajokra
Nem minden telek rendelkezik ideális talajviszonyokkal. Az agyagos és homokos vályogtalajok gyakran instabilitást és hullámzást okoznak, ilyen esetekben a szalagcölöp alapozás kiváló megoldásnak bizonyul. Ez a kialakítás ötvözi az egyszerűséget, a gazdaságosságot és a magas megbízhatóságot. A technológia évtizedes múltra tekint vissza, és különböző éghajlati viszonyok között is bizonyított.
A Cölöpszalag Alap Szerkezete
A cölöpökön elhelyezkedő alap egy monolit szerkezet, amely a következő elemekből áll:
- Támaszok (cölöpök): Ezek olyan mélységbe merülnek a talajban, ahol sűrű rétegek találhatók, és a talaj fagyáspontja alá süllyednek. A cölöpök lehetnek üregesek vagy tömörek, kerekek vagy szögletesek. Beépítésük történhet manuálisan vagy gépesítéssel.
- Szalag (grillage): Ez egy folytonos vasbeton tömb, amely az épület külső és belső falai alatt fut. Vasbetonból készül, erősítő kerettel.
- Szigetelő réteg: A szalag mélyítésének típusától függően kerülnek alkalmazásra különböző szigetelések és vízszigetelések.
- Külső simítás: A szerkezet teljes és reprezentatív megjelenésének biztosítására, valamint a külső tényezőktől való védelemre szolgál.
A szerkezet föld alatti és föld feletti részei mereven összekapcsolódnak, ami biztosítja szilárdságát, stabilitását és a szerkezet tömegének egyenletes átadását a talajra.
A Cölöpszalag Alap Fajtái
A cölöpszalag alapokat a használt támaszok típusa és a rács talajhoz viszonyított elhelyezkedése alapján osztályozzák.
Az alkalmazott cölöpök típusai szerint:
- Csavar cölöpök: Acélcsövek, hegyükön pengékkel, amelyeket a földbe csavaroznak. Átmérőjük 57-133 mm, hosszuk 165-350 cm. A telepítés után a csövet betonnal öntik ki.
- Fúrt cölöpök (Unott): Először egy kút (furat) készül kézi vagy mechanikus fúróval. Ezt követően zsaluzatot és erősítő ketrecet helyeznek a lyukba, majd cementhabarcsot öntenek bele. Zsaluzatként különféle anyagok használhatók, mint például acél, azbeszt-cement csövek, vízálló karton, műanyag és tetőfedő anyag.
- Merülő cölöpök: Monolit vasbeton oszlopok, amelyeket ütésvezérlővel vagy mélyedéssel süllyesztenek a földbe. Ezek szakembereket és drága berendezéseket igényelnek.
Az alap szalag mélyítési szintje szerint:
- Süllyesztett alapok: Nehéz épületekhez és stabil talajon használják őket. A szalagot a talaj fagyási mélységének 70%-ára engedik le. Ritkán alkalmazzák, mivel költséges és nem teszi lehetővé pince kialakítását. Fennáll a veszélye a talaj ellennyomásának.
- Sekély alapok: A leggyakoribb megoldás szinte minden talajtípuson. A szalagot 30 cm mélységig merítik a talajba, a felszín fölé pedig 50 cm-es lábazatot készítenek. Ez alacsony költséggel biztosítja az épület tömegének optimális eloszlását.
- Magasra emelt alapok: Erősen agyagos talajokon vagy árvízveszélyes területeken használják. Az öv a nulla szint fölé emelkedik, az épület működési körülményei által diktált magasságig.
A cölöpszalag alapok lefektetése bármilyen klimatikus adottságokkal rendelkező régióban és terepen elvégezhető, beleértve a következő talajtípusokat: réteges, laza, heterogén, ziháló, összetett összetételű, magas talajvízszinttel, valamint fagyott talajon.
Alkalmazási Területek és Építőipari Eszközök
A cölöpszalag alapozás számos épülettípushoz alkalmas:
- Alacsony magasságú magánépületek, nyaralók, házak.
- Fészerek, fürdők, garázsok (gyengéd rámpával).
- Kikötők és kikötők.
- Épületek lejtőkön és mélyedésekben, ahol a szintezés gazdaságilag nem életképes.
Magas és nehéz házak esetén vastag és erős cölöpökre telepítenek, ahol a szalag mint tartóelem szerepe kisebb, inkább a padló szinttartójának létrehozására szolgál.
Ha rendelkezésre állnak adatok a talaj tulajdonságairól, az épület súlyáról és a háztartási eszközökkel való munkavégzés képességeiről, akkor saját kezűleg is kivitelezhető a halomalap. Ehhez szükség van egy halommező diagramra, amely alapján elkészítik a szükséges anyagok és berendezések számítását, valamint az építési becslést.
A munkához szükséges eszközök és anyagok:
- Kézi vagy motoros fúrógép.
- Hegesztőgép, daráló.
- Fogó, fémfűrész, lapát, kalapács, fejsze.
- Gittkés, szint, mérőszalag.
- Tégla, cement, homok, zúzott kő.
- Zsaluanyag, huzal, szerelvények, tetőfedő anyag.
A cölöpök típusát a kiválasztott technológia határozza meg. A beton öntéséhez zsaluzatot kell építeni.
Lépésről Lépésre: A Cölöpszalag Alapozás Kivitelezése
- Helyszín előkészítése: Fák és bokrok eltávolítása, termékeny talajréteg eltávolítása. A munkaterület körüli fű levágása, hely kialakítása a hulladék tárolására.
- Jelölés: A vízszintes és átlós vonalak ellenőrzése a tervadatoknak megfelelően.
- Árok kiemelése: Ha zsaluzat telepítése nem tervezett, az árok a kész szalag szélessége mentén kerül kialakításra. Ez csak stabil talajon lehetséges.
- Lyukak készítése fúrt cölöphöz: A vasbeton és csavartermékeket a tervezett mélységbe merítik, mérőszalag és szint segítségével.
- Árok visszatöltése lengéscsillapító párnával: Először törmelékréteg, majd homok kerül lehelyezésre. A párnát megnedvesítik, kiegyenlítik és tömörítik.
- Zsaluzat gyártása: A merülő módszerrel a talajszint felett vagy kissé az alagsor tervezési szintje fölé kerül. A merülő zsaluzatokat téglatartókra kell szerelni.
- Erősítés: A cölöpök fémszerkezeteinek és a szalag keretének hevederezése. Ez biztosítja a szerkezet erősségét, szilárdságát és stabilitását.
- Formák betonnal való kitöltése: Az alapot célszerű egyszerre önteni, a támaszoktól a szalag felé haladva. Az oldatot folyamatosan kell adagolni. A légbuborékokat eltávolítják, a szalag felületét kiegyenlítik.
- Utókezelés: A cölöpalap öntése után 3-4 óra elteltével sűrű polietilénnel kell bevonni, hogy megvédje a csapadéktól és a nedvesség intenzív párolgásától. A szerkezetet 28 napig, 6-8 óránként meg kell nedvesíteni.
- Befejező munkák: A beton teljes megkeményedése után vízszigetelő, szigetelő és befejező munkákat végeznek.
Előnyök és Hátrányok
Előnyök:
- Problémás talajokon (mocsaras, örök fagyos) is lehetővé teszi az építkezést.
- Gazdaságos, mivel kevés anyagot igényel.
- Egyszerű technológia, akár saját kezűleg is kivitelezhető.
- Stabilitás és megbízhatóság.
- Alkalmazható felszíni szerkezetek beépítéséhez.
- Az unott cölöpök hulladékanyagokból is készülhetnek.
Hátrányok:
- Idő- és pénzigényes a talaj geológiai felmérése.
- Pince kialakítására nincs lehetőség.
- A teherhordó szerkezetek alsó szintjének szigetelésére és vízszigetelésére külön figyelmet kell fordítani.
Velence: A Cölöpalapozás Történelmi Példája
Velence városa, amely a lagúnák szabdalta, sekély tengerparti részen épült, kiváló példája a cölöpalapozás évszázados alkalmazásának. A város alapítása idején, az I.sz. 500 körüli időszakban, a helyi lakosok a barbár támadások elől menekülve telepedtek le ezen a lápos vidéken. A kezdetben nádból és agyagból épült kunyhók alapjait hosszú, hegyes végű fa cölöpök képezték, amelyeket a tengerfenék szilárd rétegeibe vertek le.
Később, ahogy Velence népszerűsége nőtt, egyre több építkezési helyre volt szükség, így kénytelenek voltak közvetlenül a vízre építeni. A 15-16. században a tengerfenék alatti 3-8 méteres homokréteg alatt már kemény, nagy szilárdságú iszapréteg található, amely kiválóan alkalmas alapozási rétegként. A régmúlt építőmesterei a talaj ellenállásából tudták megállapítani, milyen kemény kőzetbe ütköztek, és ennek megfelelően döntötték el a cölöpök sűrűségét, jellemzően 8-10 cölöpöt helyeztek el négyzetméterenként.
A külső falak alatt több cölöpöt alkalmaztak, körülbelül 5 méter mélyen befúrva a szilárd rétegbe a tengerfenék alatt. Az iszap belsejébe nem jut be oxigén, így a jellemzően tölgyfából és vörösfenyőből készült cölöpök tökéletes állapotban maradnak, nem korhadnak el. A cölöpök tetején vízszintesen vastag, keresztirányú fadeszka réteg került beépítésre, amelyre kövekből épült réteg, majd a téglafalak épültek. A kőválasztásnál lényeges volt, hogy olyan köveket használjanak, amelyek nem vesznek fel vizet, mint például az isztriai kő. A középkori építőmesterek a téglák közötti habarcshoz nem cementet, hanem meszet használtak.
Velencét ma is fenyegeti a klímaváltozás miatt megemelkedő tengerszint, valamint a sós víz és a motorcsónakok által keltett hullámzás károsító hatása. Érdekesség, hogy Velencében az alapozás költségei az építési költségek felét is kitehetik.
A lakásépítési elvek a minőségi igényszint fokozatos emelése mellett a panelos építési mód kivitelezési idejét tekintve a legszűkebb keresztmetszetet az alapozási és fogadószint építési munkáinál jelentik. A növekvő igényekhez való alkalmazkodás érdekében a tervezési folyamat termelékenységének növelése elengedhetetlen.
A cölöpalapozás tehát nem csupán egy modern építési technika, hanem egy olyan megoldás, amely évszázadok óta biztosítja az épületek stabilitását és tartósságát, alkalmazkodva a legkülönfélébb talaj- és környezeti viszonyokhoz.
