Dinamikus Cölöp Kiemelés Értékelése: Modern Módszerek és Gyakorlati Alkalmazások

Az építőiparban a stabil és biztonságos alapozás kulcsfontosságú minden építmény élettartama és teherbíró képessége szempontjából. A cölöpalapok széles körben alkalmazott megoldást jelentenek, különösen ott, ahol a talajviszonyok nem teszik lehetővé hagyományos alapozási módszerek alkalmazását. A cölöpök megfelelő teljesítményének és integritásának biztosítása elengedhetetlen a szerkezeti megbízhatóság szempontjából. Ezen célból fejlődtek ki és váltak elterjedtté a különféle cölöpvizsgálati módszerek, melyek közül a dinamikus cölöpkiemelés értékelése kiemelkedő fontosságú.

A méréseket a legmodernebb műszerekkel végezzük el, és az adatok kiértékelése során felhasználjuk a területen szerzett több, mint 25 éves szakmai tapasztalatainkat. Referenciáink között sok hazai és külföldi projekt szerepel. A 2007-ben alakult társaságunk fő tevékenységi köre az építőmérnöki gyakorlatban előforduló dinamikus hatások vizsgálata, elemzése. Magyarországon elsőként végeztünk dinamikus cölöp próbaterhelést 1991-ben. Bevezettük a hazai gyakorlatba a rezgésmérésen alapuló cölöp integritásvizsgálatot, valamint az akusztikus betonlemez vastagság mérést.

A Cölöpvizsgálatok Alapvető Típusai

A cölöpök teljesítményének és állapotának felmérésére többféle tesztet alkalmaznak. A leggyakoribb típusok közé tartozik a dinamikus terhelési teszt, a statikus terhelés teszt és a cölöp integritási teszt. Ezek a módszerek különböző szempontokból vizsgálják a cölöpök viselkedését és teherbírását, kiegészítve egymást a teljes körű értékelés érdekében.

Dinamikus Terhelési Teszt: Gyors és Hatékony Értékelés

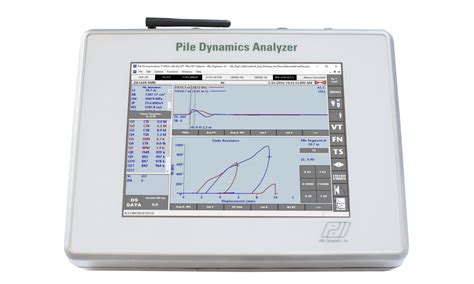

Az egyes cölöpök legnagyobb szilárdságának meg kell felelnie a szerkezeti és a geotechnikai korlátoknak, hogy a biztonságos alap megfelelő módon működjön. A cölöpterhelési teszt egy közvetlen módszer a cölöp végső geotechnikai kapacitásának meghatározására. A dinamikus terhelési tesztelés a Pile Dynamic Analyzer (PDA) segítségével gyors és megbízható módszer a cölöp teherbírásának értékelésére. Ez a tesztelés segít kiválasztani a megfelelő típusú cölöpöt, amely képes ellenállni a cölöp terheléseinek vezetés közben, és óvatos lehet, ha a cölöpverés eléri a kívánt hosszúságot, elkerülve ezzel a feleslegesen hosszú cölöpök kialakulását. Információkat is tartalmaz a szerkezeti integritásról, a vezetési feszültségekről és a kalapács hatékonyságáról. Ha a dinamikus terhelési teszt nem ad kielégítő eredményt, vagy további megerősítésre van szükség, akkor statikus terhelési tesztet lehet végrehajtani.

A dinamikus terhelési teszt során a cölöp tetejére mért erő és sebesség mérésével becslik meg a cölöp teherbírását. A Pile Dynamics Inc. (PDI) által gyártott Pile Integrity Tester (PIT) egy olyan modern mérőműszer, amely megfelel az ASTM D-5882 szabvány előírásainak, és lehetővé teszi a cölöpök dinamikus integritásának vizsgálatát. Az eredmények kiértékelését a német geotechnikai társaság által kiadott irányelvek (Recommendations of the Committee 2.1 of the DGGT for integrity testing of piles) szerint végezzük el. Ez a módszer a cölöp hosszának megadása mellett lehetővé teszi a cölöp alakjának meghatározását is (cölöp profil számítás).

A dinamikus vizsgálat során elhajlásmérőket használnak. A terhelés előtt az első nulla eredményt feljegyzik, majd a második leolvasást elvégzik, és a méréseket egymás után 30 percig végzik (összesen 4-et). Egy cölöp akkor tekinthető stabilizáltnak, ha az ülepedés az utolsó órában legfeljebb 0,1 mm. A terhelést a kiszámított értékre hozzuk, ha sűrű agyagos, durva szemcsés talajokba és homokokba merítjük, de az érték nem lehet kevesebb, mint a cölöp csapágyazási jellemzőinek 1,5 mutatója.

Statikus Terhelési Teszt: A Hagyományos Megbízhatóság

A dinamikus terhelési teszthez hasonlóan statikus terhelési tesztet is lehet végezni a cölöp teherbírásának értékelésére. A statikus terhelési teszt során a tesztterhelést hidraulikus emelőkkel kell elvégezni a teherhordó elemekkel szemben, a terhelést a kiválasztott cölöpre kalibrált és hitelesített nyomásmérőkkel kell mérni. A cölöpök elmozdulását a referencianyalábhoz regisztráló tárcsákkal kell rögzíteni; az optikai szint felhasználható a leolvasások megerősítésére. A cölöp méretét növekvő terheléssel tesztelik a szükséges szabványnak megfelelően, az idő, a rakomány és az elmozdulás nyilvántartásával. A cölöp-teher értelmezését benyújtják a cölöp-kapacitás értékeléséhez.

A cölöpök terhelésének meghatározására szolgáló kritériumok a következők:

A terhelés, amelyen a település tovább növekszik, a terhelés további növekedése nélkül.
A terhelés, amelyen túl a nettó elmozdulás növekedése aránytalan a terhelés növekedéséhez képest.

A terhelés teszteléséhez a teszt során alkalmazott minimális terhelés megegyezik a tervezett terhelés egy meghatározott részével. Ezért fontos meghatározni a cölöp terhelését. A statikus vizsgálatok jellemzői közé tartozik a lépcsős terhelés biztosítása, amelynek méretét a tervezési nyomás figyelembevételével állapítják meg. A következő erőt az első feszültségtől származó cölöp teljes kiegyenlítése után adják meg. A mérőérzékelők nulla, az első erő kifejtése és a következő lépések után rögzítik a műszerek leolvasásait. A végső ellenállást a terhelés értéke határozza meg, amely után a cölöp elmélyülése leáll. A módszer egyszerű, de ehhez idő és technikai felszerelés szükséges. A statikus teszt elve az, hogy az elemet rányomják, és nem ejtik le a magasból.

Helyezzen be egy hidraulikus emelőt, amely lenyomja a cölöppróbadarabjára hegesztett fémgerendát, és összeköti azt a szomszédos horgonyoszlopokkal. Az ellenőrző cölöp és a horgonykupac közötti távolság legalább 2 m vagy öt átmérő (legfeljebb 80 cm-es elemekben). A vezérlőelemek esetében a rést legalább három átmérőjűnek, de legalább 1,5 m-nek kell megtenni.

A statikus cölöpvizsgálat drága, egy napon belül elvégezhető (az idő a tárgy méretétől függ), de hibátlan eredménnyel pontos vizsgálatnak minősül. A kutatás az építkezés különböző szakaszaiban megengedett: geológiai felmérések, a tervezés megkezdése előtt, cölöptartók telepítése során, a nulla ciklus elfogadása során.

Halom Integritási Teszt: A Minőségbiztosítás Kulcsa

Az integritásvizsgálat a helyszínen öntött vagy előreöntött beton minőség-ellenőrzésének elengedhetetlen része. Ennek oka az, hogy a cölöp telepítéséből adódó esetleges szerkezeti hibák, például repedések, keresztmetszeti változások és hasonlók ennek a módszernek a segítségével észlelhetők. Ez egy nem roncsoló (NDT) módszer, amely felméri a cölöp anyagának folytonosságát és konzisztenciáját, hosszát és keresztmetszetét. A cölöpök terepi vizsgálata segít az elemek mechanikai és fizikai tulajdonságainak tanulmányozásában, az ellenállás szintjének mérésében és a tipikus alakváltozások meghatározásában közvetlenül építési körülmények között. A felmérés minősége a műszerek és a speciális eszközök használatától függ. Vizsgálatokat végeznek a cölöpök és a talaj fizikai tulajdonságainak, kölcsönhatásainak felmérésére.

A Pauselli cölöpverő gép felszerelhető tesztrendszerrel a behajtott cölöpök statikus tesztjeinek elvégzéséhez. Ezt a rendszert úgy alakították ki, hogy az útszéli és a viaduktkorlátok tartását rendkívül könnyedén ellenőrizhessék a szerelők. Az integritás vizsgálat a cölöp visszavésése után, az összefogó tömb vasszerelésének elhelyezése előtt végezhető el. A visszavésést a jó minőségű szerkezeti beton szintjéig kell elvégezni. A felületnek száraznak, repedésmentesnek és elérhetőnek kell lennie (kézi kalapács, gyorsulásmérő). A nemzetközi gyakorlat szerint 40 cölöp alatti darabszám esetén az összes cölöpön, 40 cölöp fölötti darabszám esetén a cölöpök 50%-án, de legalább 20 cölöpön célszerű elvégezni a vizsgálatot.

An all-digital virtual video BIO - Supplementary video [ID 393892]

A Valós Talajparaméterek Mérésének Jelentősége

A tényleges talajparaméterek mérése fontos a szerkezet hirtelen süllyedésének és tönkremeneteleinek megelőzésére. A talajvizsgálatot cölöpverő technológiával egy új épület építése és egy meglévő szerkezet rekonstrukciója vagy újrarendezése során végzik. A teszt értékeli a talaj egyenletességét, az almot, a mennyiségi összetételt, az egyes sorok fizikai jellemzőit. Ellenőrizze, hogy a tervezett terhelések megfelelnek-e a cölöp valódi ellenállásának. A vizsgálat során a cölöp elmozdulásának mértékét mérőszenzorok, detektorok, vezérlők rögzítik, amelyek mérési pontossága 0,1 mm-ig terjed. A terepi tanulmányokat az általános szabványok követelményeinek figyelembevételével végzik, amelyeket a vonatkozó regionális és ipari dokumentumok egészítenek ki.

Mit Adnak Nekünk a Cölöpvizsgálatok?

A vizsgálat eredményeként felvázolják a cölöpelemek telepítésének hatékony munkatervét, megjósolják a szerkezet tartósságát és szilárdságát, és kiválasztják az alap megerősítésének optimális módszereit. A talaj ellenállását mérik, amely lehetővé teszi a különböző rétegek szilárdsági jellemzőinek kiszámítását. Bélyegkutatást végeznek a területen annak megállapítására, hogy:

A tartó cölöp pontos felépítése és teherbírása.
Az állvány tervezési mélységig történő mélyítésének lehetősége.
A cölöp földbe süllyedése és a terhelés közötti kapcsolat hosszabb időintervallumban.

Néha egy házat egy régi cölöpalapra építenek, majd statikus vizsgálatokat végeznek a meglévő elemek körüli talaj valódi állapotának felmérésére. Így választják meg a szükséges cölöp típusát, anyagát, átmérőjét, és döntenek a további rudak fúrásáról és felszereléséről.

A hidraulika a támasztékot a merevítőn keresztül továbbítja a szerszámhoz. A reaktív stresszt a horgony érzékeli, amely a cölöpelemet kihúzza. A furatban lévő talajt a csőhöz rögzített eszközzel terhelik. A nyomást az emelvényen levő terhelések súlya, a függőlegességét pedig a vezetősínek szabályozzák.

Terepi Tesztprogram és Szabványok

A terepen a talaj jellemzőit és a deformálódási képességet a talaj bélyegzőkkel végzett kutatása, az alapzat sarka alatti gödrökben történő bélyegzéssel, vagy a cölöpök statikus vagy dinamikus vizsgálatának módszerével lehet megtalálni. A gödrökben végzett kutatást nagy merevségű és 2500 - 5000 cm² nagyságú fém vagy beton matricákkal végzik, furatokban pedig kerek elemeket használnak, amelyek négyzetlába meghaladja a 600 cm²-t.

Az a módszer, amellyel a vizsgálatot az építkezésen végzik, magában foglalhatja:

Statikus kutatás.
Dinamikus ellenőrzés.
Talajdiagnosztika referencia elemmel.
Talajszabályozás statikus hangzással.

Az ellenőrizendő cölöpök száma különféle tényezőktől függ, de nem lehet kevesebb, mint a szerelt állványok teljes számának 1%-a. A vizsgálati minták számának megválasztását befolyásolja a körülmények összetettsége, az átvitt feszültség nagysága és a tartó rudak szokásos méreteinek változatossága. A teszt az egész építkezés adott területét vizsgálja, és ellenőrzi, hogy vannak-e gyengébb teljesítményű területek. Az eredményeket egy naplóban rögzítik, amelyet grafikonok formájában készítenek a cölöp terhelésének és elmozdulásának kapcsolatáról. A furatos cölöpök, valamint a csavarozott, préselt és behajtott elemek tesztelésének szabványa a GOST 56.82-2012. A dokumentum szabályai szabályozzák az építkezésen végzett kutatást, és leírják a cölöpállványok ellenőrzésének módszereit. Emellett léteznek az SNiP 2.02.03-85 és az SP 50.102-2003 szabványok is, amelyek standardizálják az alapok felmérését és az új építéshez és rekonstrukcióhoz szükséges cölöptartók tervezését.

A cölöpök és a talaj képességének statikus tesztje drága, de pontos vizsgálatnak minősül. A kutatás az építkezés különböző szakaszaiban megengedett: geológiai felmérések, tervezés megkezdése előtt, cölöptartók telepítése során, a nulla ciklus elfogadása során. Az elemeket leíró teszt műszaki dokumentumokat átadják a cölöpszerelőknek. A papírokban szerepel egy terv, amelyen a tengelyek mentén kutak vannak bekötve, a statikus és dinamikus hangmérés pontjai, a létesítmény kommunikációjának helye, az épületek megjelölve. A dinamikus vizsgálattal a támasztórudak tényleges feszültségét és a teherbírást határozzuk meg. A normál súlyterhelést a kijelölt magasságról a cölöpre dobják, és megtalálják a merülés méretét. A teherbírást az alkalmazott paraméterek és a kapott eredmények figyelembevételével számítják ki. A dinamikus módszer nem tart sokáig, de pontos mutatókat ad.

A cölöpverő gépek, mint például a Pauselli 700-as modell, stabilak, kompaktsak és gyors mozdulatokkal rendelkeznek, amelyeket kifejezetten a közúti biztonsági korlátok telepítéséhez terveztek. A gép fa cölöpökhöz és fotovoltaikus telepítéshez is használható. A kerítésekhez használt Pauselli cölöpgépet úgy tervezték, hogy mély lejtésű talajon dolgozzon. A Stonex STX-Suite GPS rendszer lehetővé teszi a fotovoltaikus parkok és szőlőültetvények oszlopainak és cölöpjeinek pontos és gyors felszerelését a topográfiai felmérés költségei nélkül. A berendezés két GPS-vevőből áll a cölöpverő gépen, az egyik állványon és egy táblagép integrált szoftverrel.

Összességében a dinamikus cölöpkiemelés értékelése, a modern műszerek és a kiterjedt szakmai tapasztalatok együttes alkalmazása elengedhetetlen a biztonságos és tartós építmények létrehozásához. A különböző vizsgálati módszerek, a dinamikus és statikus terhelési tesztektől az integritásvizsgálatokig, átfogó képet nyújtanak a cölöpök teljesítményéről és megbízhatóságáról.
