Állványépítés Nagy Súlyokhoz: Alapelvek, Típusok és Biztonság

Az építkezés, felújítás vagy bármely magasban végzett munka során alapvető fontosságú a megfelelő állványozás. Ez biztosítja a munkavégzés biztonságát és hatékonyságát. A téma sokrétű, és a "fa állvány építése nagy súlyhoz" kifejezés önmagában is számos kérdést vet fel. Ebben a cikkben részletesen foglalkozunk az állványépítés különböző aspektusaival, kiemelve a nagy teherbírású szerkezetek követelményeit, a különböző állványtípusokat, valamint a biztonsági és jogszabályi előírásokat.

Miért Fontos a Megfelelő Állvány Kiválasztása?

Az állványok többször felhasználható ideiglenes szerkezetek, amelyeket az építkezés befejezése után lebontanak, majd egy másik építkezésre szállítva ismét elhasználnak. A megfelelő állvány típus kiválasztása kulcsfontosságú. Különböző típusú munkákhoz különböző kialakítású állványokat és állványokat használnak. Könnyű anyagokkal végzett munkához nem szükséges túl nagy teherbírás. Azonban, ha nagy súlyokkal, nehéz építőanyagokkal vagy gépekkel kell dolgozni, akkor az állvány szerkezetének stabilitása és teherbírása kiemelten fontos.

A függesztett állvány alkalmazása során kiemelten fontos, hogy használata előtt pontosan tervezzük és határozzuk meg a munkavégzés során a szerkezetre rótt tömeget. A függesztett hídállvány esetében az állvány rögzítését az épület szerkezete, annak födémlemeze oldja meg. A mobil állvány legnagyobb előnye a rugalmas mozgathatóság. A mobil állvány alján kerekek helyezkednek el, melyeknek köszönhetően az állványszerkezet gyorsan, egyszerűen és kényelmesen mozgatható egyik ponttól a másikig. A mobilállványon a mozgatás során személy természetesen nem tartózkodhat. Fontos továbbá figyelembe venni azt, hogy az állvány mozgatására kizárólag sima terepen van lehetőség.

A különböző ipari objektumok, gyárépületek tetőszerkezeteinek, héjszerkezeteinek és kupoláinak építési, felújítási vagy karbantartási munkálataihoz a legideálisabb megoldás az ipari állvány vagy térállvány. Térállványok moduláris szerkezetek felépítésével, illetve homlokzati állványok összeépítésével egyaránt kialakíthatók; utóbbi esetben az állványokat nagy fesztávolságú áthidalásokkal rögzítik egymáshoz.

Az Állványok Típusai és Felhasználási Területeik

Az építkezési munkálatok során a legtöbbször cső-állvánnyal, vagy moduláris állvánnyal találkozhatunk.

Cső-állvány

A cső-állvány szerkezetét erős, nagy teherbírással rendelkező alumínium csövek biztosítják. A szerkezet felépítése során ezek a csövek speciális bilincsekkel vannak összekapcsolva, a szerkezet pedig szabványos padlózattal egészül ki. A cső-állvány előnye, hogy rendkívül jól kombinálható, melynek köszönhetően szinte bármely bonyolultabb munkához ideális. Hátránya azonban, hogy felépítése speciális tudással bíró szakembereket igényel.

Moduláris Állvány

A moduláris állvány a cső-állvány továbbgondolt, fejlettebb változata, mely már egyszerűbben és gyorsabban felépíthető, miközben teherbírása is nagyobb. Ez a típus különösen alkalmas nagy és komplex projektekhez, ahol a rugalmasság és a gyors összeszerelés kiemelten fontos. A Layher Allround típusú ipari térállvány is ide sorolható, melyet ipari megrendelések esetén széles körben alkalmaznak.

Homlokzati Állvány

A keretes állvány elsősorban a homlokzati munkálatokhoz használható. Mivel ez az állványtípus jellemzően könnyen felépíthető elemekből áll, így egymástól független (azaz, nem kapcsolódó) munkaállomások hozhatók létre felhasználásával. Ez eltér az általában megszokott és látott állványrendszerektől.

Függesztett Állvány

A függesztett állvány a magasban épített szerkezetről függeszkedik, lóg le. A földön történő elhelyezése nem jellemző. Alkalmazása speciális helyzetekben indokolt, ahol a hagyományos talajon álló állványok felállítása nem lehetséges vagy nem praktikus.

Mobil Állvány (Guruló Állvány)

A mobil állvány legnagyobb előnye a rugalmas mozgathatóság. A mobil állvány alján kerekek helyezkednek el, melyeknek köszönhetően az állványszerkezet gyorsan, egyszerűen és kényelmesen mozgatható egyik ponttól a másikig. Fontos megjegyezni, hogy a mozgatás során személy nem tartózkodhat az állványon, és kizárólag sima terepen végezhető. A Stabil Építő Kft. is foglalkozik guruló állványok építésével és bérbeadásával.

Bakállvány és Létrás Állvány

A bakállványok alacsonyabb magasságban történő munkavégzéshez ideálisak, 1- maximum 3 m magasságig. Jó szolgálatot tehetnek például falazó- és vakolómunkák során. A talpas létrás állvány kisebb munkálatokhoz ideális, maximum 4 méteres magasságig és 400 kg/m² terhelésig.

Fa Állvány Építése Nagy Súlyokhoz: Saját Készítésű Megoldások

Egy magánház vagy ház építése, javítása és karbantartása során bizonyos munkákat magasságban kell elvégezni. Nem mindent lehet megtenni egy hosszabbító létra segítségével, és ez nem túl kényelmes. A fa állványok építése házilagos kivitelezés esetén gyakori megoldás, különösen, ha az építőanyagok könnyen hozzáférhetők és az eszközök rendelkezésre állnak. Bárki tud fával dolgozni, és csak fűrészre, szegekre/csavarokra, kalapácsra/csavarhúzóra van szükség. Az eszközkészlet viszonylag egyszerű, amelyet bármely tulajdonos megtalálhat.

Anyagválasztás és Minőségellenőrzés

Mindenki megérti, hogy állványra vagy állványra rövid időre van szükség. De előállításukhoz jó minőségű építőfát kell használni, minimális csomóval. Néhány kézműves azt tanácsolja, hogy az erdőket kizárólag lucfenyőből készítsék. De a lucfenyő deszkák ritkán kaphatók, de a fenyő általában elég. Az állványok fenyő deszkákból is készülhetnek, de mindegyiket ellenőrizni kell (mindenesetre, amelyek az állványokhoz és a padlóhoz mennek). Ehhez két oszlopot hajtanak össze (három vagy négy tégla egymás tetején, pár építőelem, két szikla stb.). A három méteres deszkák ellenőrzésénél a távolság 2,2-2,5 m. Az oszlopokra deszkát helyeznek, amelynek közepén állva párszor megugranak. Ha vannak gyenge pontok, a tábla elszakad vagy megreped.

Méretezés és Teherbírás

Konkrétan beszélni kell a tábla vastagságáról, az állványok felépítéséhez, az állványok közötti távolságokhoz és a tervezett terheléshez való kötéshez. Az egyetlen dolog, amit el lehet mondani, hogy az állványokhoz és a padlóhoz leggyakrabban egy 40 mm vagy 50 mm vastagságú deszkát használnak, a födémekhez - 25-30 mm. A teherbírás szempontjából kritikus a táblák megfelelő vastagsága és a szerkezeti elemek közötti távolság. Nagy súlyokhoz vastagabb deszkák és sűrűbben elhelyezett támasztékok szükségesek.

Rögzítési Módok: Szegek vagy Csavarok?

A vita arról, hogy a szegek vagy a csavarok jobbak-e, mindig folytatódik, de ebben az esetben súlyosbítja az a tény, hogy a munkát magasságban végzik, és megnövelt megbízhatóságra van szükség a szerkezettől. Ebből a szempontból a szegek jobbak. Puha fémből készülnek, és terhelve meghajlanak, de nem törnek el. Az önmetsző csavarok edzett acélból készülnek, de törékenyek és ütés vagy váltakozó terhelés esetén eltörnek. Ez kritikus az állványozás szempontjából - voltak esetek, amikor szétestek. De itt a "fekete" csavarokról van szó. Ha mégis eloxáltak - sárgászöldek -, nem annyira törékenyek, és könnyen ellenállnak minden terhelésnek. Ha komolyan aggódik az állványok megbízhatósága miatt, akkor jobb, ha körmöket használ. Az állványzat készítésénél a következőket teheti: először mindent eloxált csavarokra gyűjtsön. Ha a kialakítás kényelmesnek és helyesnek bizonyul, biztosítsa magát úgy, hogy két vagy három szöget hajt be az egyes kötésekbe.

Annak érdekében, hogy a fa ne sérüljön a szétszerelés során, vékony deszkák maradványait helyezheti a körmök alá; egész, de kis vastagságú deszkákat lehet hosszabb szakaszon használni.

Állványzatépítés, 2. rész

Speciális Állvány Típusok Nagy Súlyokhoz és Komplex Munkákhoz

Boríték Állvány (Örmény Állványzat)

Általános szabály, hogy ezek a szerkezetek nincsenek az épület falaihoz rögzítve, hanem az állványokat tartó ütközőkkel vannak rögzítve. Úgy hívják őket, hogy általában nem a falhoz vannak rögzítve, hanem egyszerűen a falnak támaszkodnak. A támaszték tartja őket. Minél többet terhelik az ilyen típusú állványok, annál erősebben állnak. Egyszerű és megbízható állvány kialakítást mutatnak. Egyetlen hátrányuk, hogy nem állíthatók a magasságuk. Kényelmes, ha például a tető túlnyúlványainak szegélyezésére, a lefolyó felszerelésére vagy tisztítására van szükség, mindazok a munkák, amelyek magassága kicsi.

A bal oldali képen borítékállvány vagy örmény állványzat látható. A kialakítás egyszerű és megbízható, bár nem tűnik annak. De már sok ezer épülő házon tesztelték. Vonzó, mivel minimális építőanyagot igényel, percek alatt össze-/szétszerelhető/mozgatható. Háromszögek készítéséhez 40-50 mm vastag és 100-150 mm széles táblát használnak. A függőleges rész hosszú lehet - ezért kényelmes emelni az emelvényt egy adott magasságig. A felső keresztléc 80-100 cm hosszú, padlólemezeket fektetnek rá. A sarkok készítésekor az illesztést úgy kell elhelyezni, hogy a vízszintes deszka a tetején legyen. Az egység megbízhatóságának növelése érdekében fémlemezeket használhat sarok formájában. Az ilyen háromszögeket megközelítőleg méterenként telepítik. Ha a homlokzat megengedi, akkor leszögezik őket, ha nem, akkor csak a gravitációtól szabadulnak meg tőlük. A fő terhelés ebben a szerkezetben egy toló deszkára esik - amely szögben helyezkedik el, és az egyik végén a talajnak támaszkodik, a másikkal pedig a háromszög tetején. Az oldalirányú elmozdulás lehetőségének kizárása érdekében a beépített ütközőket több orrperemmel rögzítik, amelyek merev szerkezetbe kötik őket. Ha szükségessé válik a makacs deszkák termesztése (ha 6 méternél hosszabbak), akkor külön hangsúlyt fektetnek egy ilyen deszkára.

A fenti lehetőségek akkor jók, ha a munka nem tartalmaz nehéz anyagokat. Ezenkívül nem mindig lehet az állványt a falon alátámasztani - bármilyen szellőzőhomlokzatot vagy többrétegű falat -, és ilyen szerkezetet nem lehet felszerelni. Ebben az esetben teljes értékű erdők készülnek.

Teljes Értékű Állványok Nagy Teherbírással

Készülékükhöz jelentős vastagságú táblákat is használnak - 40-50 mm. Az állványokat először összeállítják. Ez két függőleges gerenda vagy vastag deszka, keresztlécekkel rögzítve. A keresztlécek méretei 80-100 cm. Azon az alapon kell elkészíteni, hogy a padló minimális, többé-kevésbé kényelmes padlószélessége 60 cm. De sokkal magabiztosabbnak érzi magát, ha van legalább 80 cm. Az állványzat összeomlásának megakadályozása érdekében a ház falán a keresztlécek 20-30 cm-es kioldással készíthetők. Az állványokat 1,5-2,5 méter távolságra helyezik el. A fesztávolság függ a padlók vastagságától, amelyet a padlóhoz használ - szükséges, hogy ne hajlanak meg. A szükséges távolságra felszerelt állványokat lejtőkkel rögzítik. Nem engedik a szerkezet oldalra hajtását. A keresztgerendák megakadályozzák az oldalirányú összecsukódást, de továbbra is fennáll annak a lehetősége, hogy a laza állványok előre eshetnek. Ennek elkerülése érdekében a gerendákat tartószerkezetek támasztják meg. Ha a munkát nagy magasságban végzik, akkor célszerű korlátot készíteni. Nem túl vastag deszkából készülhetnek, de nem lehetnek csomók, valamint repedések. Ez az állványozási lehetőség jó, ha például házat burkolattal burkolnak. A burkolat alulról felfelé halad, a magasságot folyamatosan változtatni kell, nincs mód a falnak támaszkodni vagy rögzíteni. Előfordul, hogy az egyik oldalon lévő állvány függőleges, dőlés nélküli. Ez lehetővé teszi, hogy közelebb kerüljenek a falhoz, majd a padló közelebb kerül a falhoz.

Ha házat építenek kőből, építőkockákból, fém állványok megfelelőbbek. Képesek ellenállni bármilyen terhelésnek. Kevésbé népszerűek csak azért, mert sok régióban még mindig a fa a legolcsóbb építőanyag. A második pont, amely gyakran meghatározó, hogy a fa állványok leszerelése után a táblák üzembe helyezhetők - felhasználhatók a további építések során. De a fém állványoknak is megvannak a maga előnyei. Szétszerelve nem sok helyet foglalnak el.

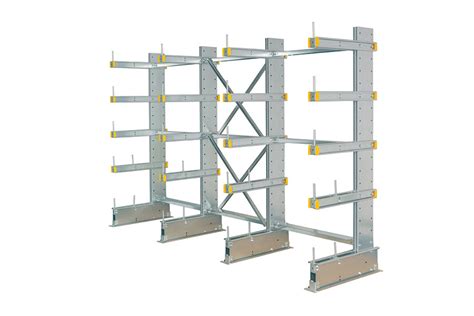

Nagy teherbírású, moduláris állványrendszer

Fém Állványrendszerek Speciális Igényekhez

A fém állványok, különösen a moduláris rendszerek, kiváló megoldást kínálnak nagy teherbírású és komplex projektekhez.

Tűs Állványzat: Úgy hívják őket, hogy az oszlopokkal ellátott keresztgerendák csapokkal vannak összekötve. Az állványokra csőszakaszokat vagy perforált tárcsákat hegesztenek, a keresztlécekre hajlított csapokat. Egy ilyen rendszert nagyon egyszerűen állítanak össze, ellenáll a nagy terheléseknek.
Kapocs Állványzat: Az állványokhoz és a gerendákhoz kör alakú csöveket használnak, amelyeket egy speciális kialakítású bilincsekkel rögzítenek egymáshoz. A rendszer nagyon mobilnak és mobilnak bizonyul, könnyedén megkerülheti az ívelt homlokzatokat.
Keretezett Állvány (Homlokzati Állvány): Azonos méretű kereteket hegesztenek egy kerek vagy téglalap alakú csőből. Keresztirányú csövek és peremek kötik össze őket. Moduláris felépítésűek, mind magasságukban, mind hosszukban könnyen meghosszabbíthatók. Bizonyos lépcsőfokuk van - 1,5 / 2 / 2,5 / 3 méter, a magasságban egy szakasz általában 2 méter, a szokásos mélység 1 m. Néhány keret kerekekkel rendelkezik, hogy könnyebben mozoghassanak sík felületen. Zászló típusú elemek csatlakoztatása - a keretre réses csapok vannak hegesztve, amelyekbe a zászló beillesztésre kerül. A keresztléceken és a lejtőkön lyukak készülnek. Az elemeket egy csapra teszik, és egy zászlóval rögzítik. A szakaszokat egy kisebb átmérőjű összekötő csövek segítségével hosszabbítják felfelé, az egyik oldalon a keret oszlopaihoz hegesztve.
Ék Állványzat: Általános hasonlósággal a tervek különböznek a csatlakozás formájában. Bizonyos dőlésszögű (általában 2 méteres) szajkókon perforált lemezeket hegesztenek. A "szájpadhasadék" típusú speciális zárakat mindkét végén hegesztik az áthidalókba.

Fém állványok saját gyártása esetén leggyakrabban csap típusúak. A Gemenc Scaffolding Company például jelentős mennyiségű Layher Allround állványanyaggal rendelkezik, ami lehetővé teszi nagy és komplex projektek megoldását.

Biztonsági és Jogszabályi Előírások Magyarországon

Az állványozási munkákra vonatkozó szabályozásokat Magyarországon elsősorban a munkavédelemmel kapcsolatos jogszabályok és a specifikus építési előírások határozzák meg.

Munkavédelmi törvény: A munkavédelemről szóló 1993. évi XCIII. törvény és a hozzá kapcsolódó rendeletek alapvető keretet biztosítanak a biztonságos munkavégzésre, beleértve az állványozást is.
Építési munkák biztonsági követelményei: Az építési munkálatok biztonsági követelményeit számos rendelet részletezi, többek között az építési tevékenység biztonságtechnikai követelményeiről szóló 25/2016. (IX. 5.) NGM rendelet.
Szabványok: A munkavédelmi előírások mellett az állványozás területén számos MSZ EN (Magyar Szabványügyi Testület által kiadott Európai Normák) szabvány is alkalmazandó. Ezek részletezik az állványok tervezésével, kivitelezésével és biztonsági ellenőrzésével kapcsolatos technikai követelményeket.

Fontosabb Szabványok és Jogszabályok az Állványozásban:

Az alábbiakban összegyűjtöttük az állványozás szempontjából fontos szabványokat és jogszabályokat:

Szabványok:

MSZ 13020:2019: Készelemes fém munkaállványok létesítésének, használatának és bontásának követelményei. Állványok tervezése, építése, használatba vétele, bontása, a ma használt modern, szabványos, készelemes állványrendszerekkel.
MSZ 13010: Munka-, támasztó-, védő- és felvonóállványok. Létesítési és biztonsági követelmények. Bak-, létra-, csőállványok, valamint szerelő-, árbóc-, és fa nehézállványok, stb.-vel kapcsolatos előírások.
MSZ 13014: Fa létraállványok elemei.
MSZ 13015: Csőállványelemek.
MSZ EN12810-1:2004: Homlokzati állványok előregyártott elemekből. 1. rész: Termékelőírások.
MSZ EN12810-2: Homlokzati állványok előregyártott elemekből. 2. rész: Részletes számítási módszerek a szerkezet kialakítására.
MSZ EN12811-1:2004: Építési segédszerkezetek. 1. rész: Állványok. Teljesítménykövetelmények és általános kialakítás.
MSZ EN12811-2: Építési segédszerkezetek. 2. rész: Anyagtájékoztató.
MSZ EN12811-3: Építési segédszerkezetek. 3. rész: Terhelési vizsgálatok.
MSZ EN 12811-4: Építési segédszerkezetek. 4. rész: Védőtetők munkaállványokhoz. Kialakítási követelmények és tervezési eredmények.
MSZ EN74-1: Csatlakozások, központosító csapok és talplemezek munka- és zsaluzóállványokhoz. 1. rész: Csőcsatlakozások.

Jogszabályok:

(II. 20.) SzCsM-EüM együttes rendelet: Az építési munkahelyeken és az építési folyamatok során megvalósítandó minimális munkavédelmi követelményekről.
10/2016. (IV. 5.) NGM rendelet: A munkaeszközök és használatuk biztonsági és egészségügyi követelményeinek minimális szintjéről.
1993. évi XCIII. törvény: A munkavédelemről szóló törvény.

Engedélyek és Dokumentáció

Bizonyos esetekben az állványozási munkák megkezdése előtt engedélyeket kell szerezni, különösen, ha a munka nyilvános területeken vagy nagy magasságokban történik. A Stabil Építő Kft. által használt Layher állványrendszerek maradéktalanul megfelelnek az EU szigorú előírásainak, illetve TÜV és ÉMI engedéllyel rendelkeznek.

Képzés és Szakértelem

Az állványok összeszerelésével és bontásával foglalkozó munkavállalóknak rendelkezniük kell a szükséges képzéssel és szakértelemmel. A Stabil Építő Kft. szakemberei készséggel és magas szintű szakértelemmel állnak rendelkezésére valamennyi állványozással kapcsolatos kérdésben.

Összegzés

A homlokzati állvány építése kulcsszerepet játszik az építőiparban, munkavédelem és a hatékonyság szempontjából egyaránt. A homlokzati állvány építés szabályai és a szabványok szigorú betartása biztosítja a munkaterületek biztonságát, csökkenti a balesetek esélyét. Egy jól tervezett és megépített homlokzati állványzat nem csak a munkavédelmet szolgálja, hanem optimalizálja a munkafolyamatokat is, így minden projekt zökkenőmentesebben, hatékonyabban valósulhat meg. Nagy súlyokhoz speciális, nagy teherbírású állványrendszerekre van szükség, legyen szó ipari felhasználásról vagy nagyszabású építkezésekről. Amennyiben az ön által üzemeltetett üzemben, illetve cége telephelyén zajló felújítási vagy karbantartási munkálatok biztonságossá és gördülékennyé tételéhez profi megoldásokra van szüksége, béreljen tőlünk állványt, és bízza ránk az összeállítását!
