Fafödémek: A Hagyomány és a Modernitás Találkozása az Építészetben

A fafödémek, mint épületszerkezeti elemek, mélyen gyökereznek a magyar építészettörténetben. Régebben elterjedt technológiaként szinte mindenhol jelen voltak, ám az elmúlt évtizedekben a beton- és vasbetonfödémek szinte teljesen kiszorították őket. Ennek ellenére a fafödémek ma is fontos szerepet tölthetnek be, különösen épületek átalakítása, tetőtérbeépítés vagy felújítás során. Ez a cikk részletesen feltárja a fafödémek jellemzőit, előnyeit, hátrányait, valamint a velük kapcsolatos legfontosabb tudnivalókat, hogy teljes képet adjon erről az ősi, mégis korszerű építőanyagról és szerkezetről.

A Fa Mint Építőanyag és Alkalmazása a Fafödémek Esetében

A fa az emberiség egyik legősibb és legfontosabb építőanyaga, amelynek különleges szerepe van az építészet történetében. Az évszázadok során a fa számos kultúra és civilizáció építészeti alkotásainak alapanyagává vált, és napjainkban is fontos szerepet játszik az építőiparban díszítő elemként és tartószerkezeti elemként egyaránt. Az emberiség történetének korai szakaszában a fa volt az egyik elsődleges építőanyag, amelyet könnyen elérhető forrásokból nyertek. A fa nem csupán azért volt ideális választás, mert rendelkezésre állt, hanem mert könnyen formálható és kezelhető volt.

A fa természetes szépségének és egyedi jellegének köszönhetően gyakran használják építőanyagként a belsőépítészetben is. Emellett a fa egyedi szilárdsági tulajdonságainak köszönhetően tartószerkezetként történő felhasználásra is alkalmas. A fa tartószerkezeti alkalmazása a hagyományos építészeti tervezés mellett a modern építészeti trendekben is megtalálható, mivel fenntartható és környezetbarát megoldást kínál, mindamellett költséghatékony is a többi anyaghoz képest.

A fafödémek előnye a gyors megépíthetőség, könnyű megmunkálhatóság, továbbá építés közben nincs szükség ideiglenes megtámasztásokra sem. Hátrányuk azonban a fa biológiai kártevőkkel, nedvességgel és tűzzel szembeni kedvezőtlen tulajdonsága, továbbá alkalmazhatóságukat korlátok közé szorítja az áthidalásra kerülő fesztávolság, mivel bizonyos fesztávolságon túl az alacsony merevség miatt jelentősen megnő az anyagigény.

Általános Tudnivalók a Fafödémekről

A fafödémeket általában azokban az országokban alkalmazzák széleskörűen, amelyeknek nagy erdőik vannak. A fából készült szerkezetek nagyon esztétikusak, ezért olyan megoldásokat is lehet alkalmazni, amelyek más anyagokkal nem valósíthatók meg. Ezenfelül a fafödémek könnyűek, könnyen megmunkálhatóak és gyorsan elkészíthetőek.

Fafödémeknek nevezzük az olyan födémszerkezeteket, amelyek anyaga teljes egészében fából készül. A födémek gerendák mint tartószerkezetek és deszkázás mint héjszerkezet összetételéből állnak. A gerendák alul vagy felül is borítottak lehetnek, de a felső rész minden esetben zárt szerkezet. A fafödémeknél fokozott figyelmet kell fordítani a tűz elleni védelem és a gombamentesítés folyamatára.

A fafödémek olcsók, könnyűek, gyorsan készíthetők, jó hő- és hangszigetelők, elkészítésük sem igényel túl sok munkát és különösebb szakértelmet. Hátrányuk a tűzveszélyesség, a gombásodásra való hajlam és a korhadásveszély. A fában gazdag országokban (Oroszország, Finnország, USA, Kanada) még ma is gyakran alkalmazzák a fafödémeket. Bár sok helyen azt lehet olvasni, hogy manapság már ritkán alkalmazzák a fafödémeket, ez alapjában véve nem teljesen igaz, hiszen rengeteg új építésű családi háznál láthatunk fa zárófödémeket, főleg olyan helyeken, ahol a padlástér kihasználása nem igazán szempont. Ennek oka a fafödémek gyors, olcsó elkészíthetősége.

Laminált padló vs. keményfa padló: Előnyök, hátrányok és melyik a legjobb az Ön számára?

Fafödémek Alapvető Típusai

A fafödémek teherbírását nem lehet egyértelműen meghatározni az egyes típusoknál, mert nagyon sok tényező befolyásolja: a fagerendák keresztmetszeti mérete és kiosztása, a födém fesztávolsága, a faanyag minősége, stb. Így a teherbírás csak ezek ismeretében határozható meg egyértelműen. A népi építészetben számos változata alakult ki a faanyagban takarékos megoldású, fa tartószerkezetű födémeknek.

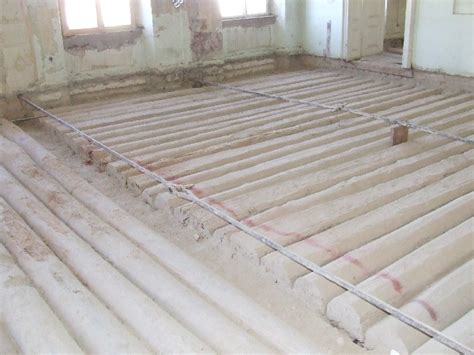

Csapos Gerendafödém

A csapos gerendafödém az egyik leggyakrabban alkalmazott típus. Szorosan egymás mellé helyezett, legalább egy oldalról sík, felül íves elhatárolású gerendákból áll. Ezt alsó oldalról nádazással és vakolattal (ún. stukatúr), felső oldalról pedig homokos vagy salakos feltöltéssel látták el, melyre végül köztes födémeknél burkolat, zárófödémek esetében pedig esetleg padlástégla került. A sajátos alakú gerendákat úgy nyerték, hogy a farönk két oldalát 2,5-3,0 cm szélességben lemetszették, majd az így adódó szelvényt ketté fűrészelték. A gerendák együttdolgozását egymástól 1,5-2,5 m-es távolságokban oldalt elhelyezett keményfa köldökcsapok (csapos kötés) vagy felső oldalról ékek (sváb kötés) biztosítják. Jellegzetessége a szerkezetnek, hogy a felfekvés miatt a falakat minden emeleten ¼ vagy ½ tégla mérettel ki kellett vastagítani; a kéménycsoportoknál pedig a gerendákat ki kellett váltani. A csapos gerendák végei egy vörös fenyőből készült deszkán vagy sorkötőn fekszenek fel a teherhordó falazatokra.

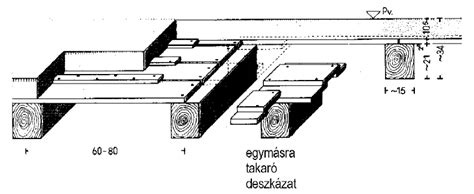

Pórfödém (vagy Deszkafödém)

A pórfödém lényegében egy alulról látható gerendás szerkezet, mely legtöbbször gyalult gerendákból és rájuk helyezett deszkazsaluzatból áll. Régi vályog épületekben, parasztházakban gyakori, általában 3,5-4,5 méter fesztávolsággal alkalmazzák. A födém tartószerkezete 16-22 cm széles, változó magasságú gerendázat, amelyet jellemzően 90-100 cm-es távolságra helyeznek el egymástól. A gerendák anyaga legtöbbször tölgyfa. A gerendák legalább 15 cm-re felfekszenek a falra. A gerendázatra fektetett deszkázat többféleképpen készülhet: egymás mellé hézagtakaró lécekkel vagy anélkül, egymásra lapolással, nútolással (ún. árokeresztékes kialakítás), sőt még díszítéssel, díszhornyolással is elláthatják alsó oldalról. Megfelelő anyagok használatával és a gerendázat megfelelő kiosztásával a pórfödém az épület legdíszesebb alkotórészévé tehető.

Pólyás Födém

A pólyás födém egy speciális fajta, ahol a gerendákhoz szegezett lécekre vagy a gerendák oldalán kiképzett vájatokba sárba áztatott szalmacsóvával körülfont karókat helyeznek sűrűn egymás mellé. Az így nyert felületet sárhabarccsal tapasztják be, és felül agyagréteggel vonják be. A födém hőszigetelő képessége nagyon jó. Jóval kisebb teherbírású, mint a pórfödém, inkább csak térlehatároló funkciója van. Munkaigényes, ám a deszkafödémnél olcsóbb megoldás. A gerendázatot az előzőeknél sűrűbben helyezik el, és nem deszkázat kerül rá, hanem a gerendázat közé a már fentebb is említett, sűrűn egymás mellé helyezett vékony lécek vagy faágak. A rögzítést úgy oldják meg, hogy a gerendák oldalába hornyot vájnak, vagy lyukakat süllyesztenek, ebbe dugják be az ágakat. Esetleg a gerendákat teljes keresztmetszetükben átfúrják, és az ágakat áthúzzák a lyukakon. A léceket, ágakat lehet a gerendák oldalához is rögzíteni, ilyenkor általában valamilyen segédtámaszt (lécezést) helyeznek el. A faágakat körbetekerik olyan szalmakötegekkel, melyeket agyagba áztatnak. Az így felkerült pólyákat alul agyaggal tapasztják, ezért összefüggő felületűre is ki lehet alakítani (vakolás). Felső oldalra a teherelosztás érdekében homokterítés, majd agyagtapasztás készül. Jó hőszigetelő képességű födém, ám kis teherbírása miatt nem lehetséges nagy súlyt ráhelyezni. Közlekedni is körülményes rajta, általában a gerendák futási irányára merőleges járódeszkákat tesznek rá.

Sárléc Födém

A sárléc födém a pólyás födém egyszerűsített és olcsóbb változata. Ennél a típusnál a gerendákra vékonyabb léceket fektetnek, a közüket náddal, szalmás réteggel fedik, majd így kerül alulra-felülre a kb. 10 cm vastagságú agyagtapasztás. Ennek egy módosított változata a vesszőfödém, amikor nem léceket, hanem a héjától (kérgétől) megfosztott vesszőket helyeznek a gerendázatra. A vesszőket összefonják egy nagyobb darabbá - mint a kerítéseknél - és erre (természetesen vékonyabb vastagságban) kerül az agyagtapasztás. A Tisza mentén - még a nagy árterületek idejében - a vesszők helyett nádfonatot használtak. A nádat 8-10 cm vastag kötegekben helyezték fel. A rárakott agyagtól, esetleg terheléstől a nádkötegek a gerendaközökben meghajoltak. A nádfödém erről ismerhető meg, továbbá arról, ha járunk rajtuk, recsegő hangot adnak ki.

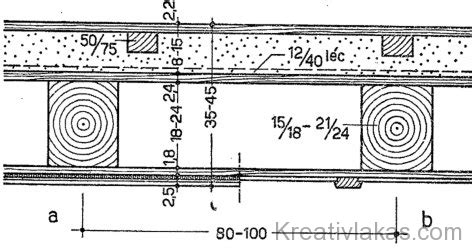

Borított Gerendás Fafödémek

A borított gerendafödém csak a XIX. század végén, a XX. század elején kezdett elterjedni. Lényegében azonosak a deszkafödémmel, a különbség annyi, hogy a gerendák alsó felületére is deszkaborítás kerül. Ezzel jobb lesz a födém hőszigetelő képessége, kialakítható vakolt, festett mennyezet, viszont nagyobb súly nehezedik a gerendázatra, illetve a falra. A borított födém további előnye, hogy a gerendakiosztás - mivel nem látszik - tetszőleges lehet. A gerendázat alsó borítására a felső takarásnál (24 mm) jóval vékonyabb (max. 18 mm, azaz 3/4-ed colos) deszkát, vagy nagyobb méretű falemezt, rétegelt lemezt használnak. Amennyiben nem kerül rá vakolás, úgy szépen megdolgozott, gyalult, esetleg faragással díszített deszkázat is kerülhet fel.

Béléses Gerendafödém

Ez a típus a borított gerendafödém továbbfejlesztett változata, melyet főként azokban az épületekben alkalmaznak, ahol a födém felett még használati helyiségek is kialakításra kerülnek. Több anyagot igényelnek, de teherbírásuk nagyobb. A béléses változatnál nem a felső deszkázatra, hanem a gerendák közé süllyesztett bélésdeszkákra kerül a feltöltés, ezáltal csökkenthető a födémszerkezet szerkezeti magassága. A deszkabéléses borított gerendás födémnél a gerendák alsó síkjára kerül a mennyezeti deszkaborítás, ami lehet festett vagy pácolt kivitelű, de kétrétegű nádszövet közbeiktatásával az alsó felület is vakolható. A deszkabéléses gerendás födém esetén viszont a bélésdeszkák alkotják az alulról látható felületet, tehát a gerendázat alsó része a felületet tagolva alulról látható.

Vakgerendás Födém

A vakgerendás födém, mely szintén a borított gerendás födémek egyik változata, esetében az alsó burkolat nem a fagerendákra közvetlenül, hanem a gerendákhoz erősített deszkákra kerül.

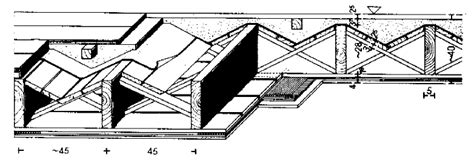

Pallófödém

Ez a típus lényegében a borított gerendafödém kényszerűségből továbbfejlesztett változata. Azokon a területeken, ahol nem lehet megfelelő teherbírású gerendákhoz jutni, a gerendázatot élére állított 28-30 cm magas, 5 cm széles pallókkal helyettesítik. Tekintettel arra, hogy a pallók teherbíró képessége kisebb, a pallók kiosztása jóval sűrűbb (max. 40-45 cm). A pallók között 90-100 cm-ként keresztben összefogott lécek biztosították azt, hogy az élükre állított pallók ne forduljanak ki. Ha az egymást keresztező lécekre borítást tettek, akkor hőszigetelő réteg is kerülhetett a gerendák közeibe. A pallófödémet alulról, felülről is deszkázták. Ez egyenletes felületet ad, a födém hőszigetelő képességét is növeli, és stabilabbá teszi a födémszerkezetet.

Mestergerendás Fafödém

Nagyobb terek (7-8 m) áthidalásakor (vagy amennyiben nem lehet nagyobb teherbírású gerendát beszerezni) elterjedt volt a mestergerendák alkalmazása. A mestergerenda a födémgerendákra merőlegesen fut, mérete többnyire nagyobb. Ezért a mestergerendák voltak a ház legértékesebb részei. Ma már nem egyszer láthatunk olyan mestergerendát, melyet, ha pótolnunk vagy cserélnünk kellene, szinte teljesíthetetlen feladat előtt állnánk. A mestergerendákat egymástól 5-6 méterre helyezik el, majd ezekre merőlegesen osztják ki a fiókgerendákat. Ebben az esetben a fiókgerendáknál faanyag megtakarítás érhető el. A mestergerenda beépítéséhez megfelelő belmagasság szükséges. Nagyobb fesztávolságú helyiségnél (6 méter felett) alátámasztás is kerülhet a mestergerenda alá, ezt "ágasnak" vagy "boldoganyának" is hívják egyes helyeken.

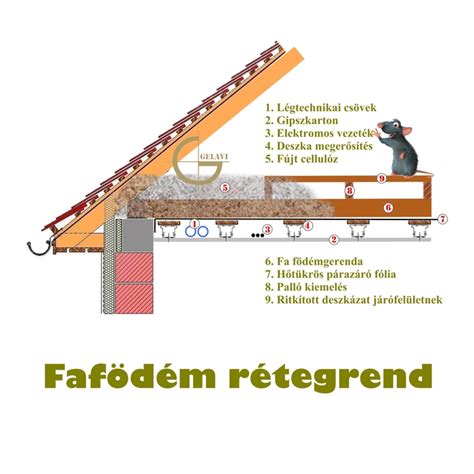

A Fafödémek Utólagos Hőszigetelése és Rétegrendje

A borított fafödém szerkezet utólagos hőszigetelése az alsó és felső deszkaborítás és a födémgerendák közötti tér kitöltésével oldható meg. A megfelelő rétegrend kialakításának több funkciója van: az egyik a hőszigetelés, a hangszigetelés, a másik a páraáteresztés és a párazárás, a harmadik a statikai szempont. A rosszul kialakított fafödém rétegrenddel sok probléma adódhat: romlik a födém hőszigetelő tulajdonsága, bepárásodhat, vizesedhet a födém vagy a szigetelőanyag, falnedvesedésre, penészedésre számíthatunk.

A fafödém rétegrend esetében fontos, hogy a fafödém érzékeny a nedvességre, épp ezért a rétegrend kialakítása során figyelni kell arra, hogy a lakótér felől érkező pára ne kerüljön bele a faanyagba. Ezt több féle módon el lehet érni. Utólagos hőszigetelésnél könnyű, hézagmentes, szárazon beépíthető anyag javasolt.

Fafödémek Karbantartása és Kezelése

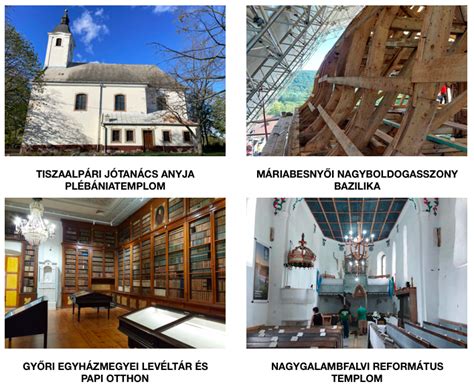

A fafödémek karbantartása elsősorban a faanyag biológiai károsodásaira, illetve tűz elleni védelmére terjed ki, tehát elsősorban faanyagvédelemről beszélünk. A faanyagvédelem egy külön szakma; általában statikusok együtt dolgoznak ezekkel a szakemberekkel egy-egy faanyagú épületszerkezet kapcsán, amennyiben felmerül annak lehetősége, hogy a vizsgált faszerkezetet biológiai károsodás érte. A károsodások lehetnek gombafertőzések vagy rovarkárok. Farontó rovarok az épületek légszáraz faanyagát is képesek tönkretenni. A gombafertőzések viszont szinte kivétel nélkül a tervezés és kivitelezés hibáira, a karbantartás elhanyagolásából eredő beázásokra, csőtörésekre, páralecsapódásokra, tehát a faanyag fokozott átnedvesedésére és megelőző védőkezelésének hiányára vezethetőek vissza.

Az OTÉK érvényben lévő előírásai szerint „faanyagot a beépítési helyének megfelelő, a faanyagvédelemre vonatkozó szabványoknak, vagy azzal egyenértékű védelmet biztosító előírásoknak megfelelő gombamentesítő, illetőleg rovarkár elleni kezelés után szabad beépíteni.” A tűz elleni védelmet az Országos Tűzvédelmi Szabályzatnak megfelelően kell biztosítani. Ez az épület besorolásának megfelelő tűzállósági időt biztosító felület kezeléssel, illetve tűzvédő burkolattal érhető el.

Teherbírás és Statikai Kérdések

Ahol a födém teherbírásáról beszélünk, annak mértéke minden esetben a statikai méretezéstől függ. Meglévő födém esetében statikus tervezőnek kell ellenőriznie, hogy a teherbírása megfelel-e a tervezett igénybevételeknek. A könnyű szerkezetes födémek jellemzően fa anyagúak, az acél könnyűszerkezet előfordulása családi házakban elhanyagolható. Napjainkban gyakori, hogy egy földszintes családi házon, vagy a lakóépület legfelső, teljes szintjén nem is valódi födém készül, csak a tető talpszelemenje fölé épített fogópárokra függesztenek egy hőszigetelt gipszkarton álmennyezetet. Ennek a kialakítása a legolcsóbb, viszont teherbírása minimális, nem tárolásra készül.

A teherhordásra is alkalmas hagyományos változat a borított gerendás fafödém. Jellemzően 60-110 centiméter közötti tengelytávolsággal elhelyezett fűrészelt fagerendákból áll, alul-felül deszka burkolattal. Nagyobb teherbírású, de manapság már nem használt födém típus a csapos gerendás, más néven tiplifás fafödém. Ennek teherbírása, a gerendák méretétől és állapotától függően akár a vasbeton födémeknél is jelentősen nagyobb lehet.

A fafödémek olyan szerkezeti elemek, melyek fontos szerepet játszanak épített környezetünkben. A fafödémek lényegében fagerendákból épített vízszintes térelhatároló szerkezetek. Ebben a cikkben részletesen megvizsgáltuk a fafödémek jellemzőit, azok előnyeit és hátrányait, valamint néhány alapvető információt osztottunk meg arról, hogyan kell megfelelően karbantartani és kezelni őket. Ismeretterjesztő célzattal tekintettük át azokat a fontos tényezőket, amelyekre figyelnünk kell, amikor fafödémekkel találkozunk az épületeink felújítása során.

Tetőtérbeépítés Fafödémmel

A jelenlegi építési jog szerint a tetőtérbeépítésre nem kell engedélyt kérni (amennyiben a tetőszerkezet mérete/formája nem változik). Ha állami támogatást vesz igénybe ehhez (CSOK, hitel), akkor viszont egyszerűsített bejelentés keretében kell eljárni, kellenek hozzá tervek. Ha nem igényel semmilyen támogatást, akkor beépítheti a tetőteret mindenféle terv és engedélyek nélkül, azaz a kutya nem fogja nézni, hogy statikailag megfelelő-e az egész.

Régi földszintes családi házakban az egyik leggyakoribb födémszerkezet a fafödém. A fő tartószerkezetét a kb. 0,8 - 1,1 méterenként elhelyezett párhuzamos, fűrészelt fagerendák alkotják. A gerendák tetején minden esetben merőleges irányban elhelyezett deszkázatot találunk, erre sokszor agyag tapasztást, vagy salakterítést készítettek. A fafödémek egyik legfontosabb jellemzője, hogy a födém, és a tető szaruzata egy szerkezeti egységet alkot, szerkezetileg együttműködnek. Ennek egyik következménye, hogy nagyon kicsi annak az esélye, hogy a tetőszerkezet fiatalabb legyen, mint a födémé, mivel a tető elbontása nélkül nem, vagy csak nagyon nehezen lehetne kicserélni a teljes födémet. Ha ehhez hozzávesszük azt a tényt, hogy egy fafödém gerendái a tetőszerkezettel ellentétben takartan helyezkednek el, de a nedvesség, és a rovarok hozzáférhetnek, akkor érthető, hogy egy ilyen szerkezet esetében számítani kell arra, hogy a födémgerendák esetleg (sokkal) rosszabb állapotban vannak mint a tetőszerkezet.

Eredetileg a fafödém egy padlás terheinek a hordására készült, egy lakószint terhei ennél jóval nagyobbak. Az eltelt idő alatt a faanyagot különböző károsodások érhették: rovarrágás, gombásodás, korhadás, mechanikai sérülések. A meglévő fafödém anyaga elöregedett, esetleg károsodott.

Fafödémes tetőtérbeépítést rengeteget csináltunk 2012 után is, abszolút nem lehetetlen és nem is olyan bonyolult. Nagyon leegyszerűsítve: a beépítetlen padlástér esetén a födémgerendák 80-100 cm-ként vannak elhelyezve, míg a tetőtérbeépítéshez ezt kell sűríteni 40-50 cm-re. Magyarul berakni plusz gerendákat, ez teszi a födémet kellően teherbíróvá és merevvé.

Szükség van egy helyszíni szemlére, amely során kiderül, hogy az épület alkalmas-e a tetőtérbeépítésre. Pár tízezer forintért megnézethető az épület helyszíni bejárással, ahol sok mindenre fény derül. A tapasztalatok azt mutatják, hogy az esetek 70%-ában ezen a szemlén kiderül, hogy milyen módon építhető be a tetőtér. A maradék 30% az az eset, amikor számolni kell. Kell egy komplett felmérési terv az épületről, ebből aztán a statikus tud számolni.

A súlyelemzés során azt is meg kell vizsgálni, hogyan lehet „felesleges” terhet levenni a mostani födémről. Kevesebb terhet csak úgy lehet felvinni a födémre, ha könnyebb, száraz technológiával beépíthető anyagokkal dolgoznak. Ilyen megoldások lehetnek a száraz aljzatok (építőlemezek, padlóhoz való gipszkartonok) és a szerelt válaszfalak.

A födémmegerősítés számtalan esetben szükségessé válik. Amennyiben az épület alapozása kérdéses, vagy terasz van az épület L-alakban a végében, vagy a telekhatáron áll az épület, akkor el kell felejteni a tetőtérbeépítést. Problémás lehet a gázszilikát vagy egyéb kohósalak anyagú falazat. Vályogfalnál van esély.

A fafödémes tetőtérbeépítés nem lehetetlen és nem is olyan bonyolult. Nagyon leegyszerűsítve: a beépítetlen padlástér esetén a födémgerendák 80-100 cm-ként vannak elhelyezve, míg a tetőtérbeépítéshez ezt kell sűríteni 40-50 cm-re. Magyarul berakni plusz gerendákat, ez teszi a födémet kellően teherbíróvá és merevvé.

Az átlagos belmagasság 270 cm, erre rájön a födém kb. 25-30 cm-e, valamint az új tetőtéri padló 10-15 cm-e. Jó megközelítéssel lehet számolni 315 cm szintkülönbséggel. A lépcső kialakításánál figyelembe kell venni a 200 cm szabad belmagasságot le- és felfelé menet, hogy ne érje fej a tetőszerkezetet. Ez tovább korlátozza a lépcső elhelyezési pozícióját.
