FLIR MR59 Nedvességmérő Építőanyagokhoz: Mélyreható Elemzés
A nedvességmérők elengedhetetlen eszközei az építőiparban, a kártevőirtásban, az épületfelügyeletben és a padlóburkolásban dolgozó szakemberek számára. Ezek a műszerek segítenek azonosítani a nedvességproblémákat, megelőzni a károkat és biztosítani az épületek hosszú távú integritását. A piacon számos különböző típusú nedvességmérő létezik, amelyek eltérő mérési elvekkel és funkciókkal rendelkeznek. Ebben a cikkben a FLIR MR59 nedvességmérőt vesszük górcső alá, különös tekintettel annak képességeire, korlátaira és a felhasználói tapasztalatokra építőanyagok mérése során.
Az MR59 Kialakítása és Felépítése
A FLIR MR59 egy új megközelítést képvisel a nedvességmérők tervezésében. Kézi műszerként került kifejlesztésre, alapvetően egy szárra szerelt kapacitásmérőként funkcionál. A mérőeszközt ugyanazokból a strapabíró műanyagokból építették, mint a népszerű MR77 modellt, és extra fogást biztosítanak az oldalsó részeken beépített formázott gumi elemek, így nem csúszik könnyen ki a kezekből.
Az új, gömb alakú szonda kialakítása célja, hogy megkönnyítse az ellenőrzéseket szűk vagy nehezen hozzáférhető helyeken, például falsarkokban. A gömb alakú érzékelő körülbelül 75 mm-re nyúlik ki a műszer tetején, így a teljes kéziszerszám hossza megközelítőleg 245 mm. Ez a hosszabb kialakítás egyértelműen előnyös a tervezett felhasználási célok szempontjából.
A FLIR MR59 megvilágított LCD háttérvilágítású képernyővel rendelkezik, amely könnyen leolvasható és fotózható, bár nem színes kijelzővel van felszerelve. Tartalmaz egy kis LED lámpát is a tetején, amely hasznos lehet sötét környezetek, például szekrények vizsgálatakor. Azonban, mivel a legtöbb felmérő amúgy is hord magával zseblámpát, ez nem tekinthető döntő tényezőnek.
Amikor először bekapcsolja a műszert, néhány másodpercig önkalibrál. Ezért fontos, hogy a kezeket távol tartsa a gömbtől és a számtól a bekapcsolás során. A mérőeszközt egy 9V-os akkumulátor táplálja. Ellentétben az MR77 jól átgondolt akkumulátorrekeszével, amely egy egyszerű csavarzáras mechanizmussal nyitható kulccsal vagy érmével, az MR59 egy kis imbuszcsavart használ, ami azt jelenti, hogy az akkumulátor cseréjéhez mini csavarhúzóra van szükség.
Mérési Elv és Alkalmazhatóság
A kapacitív gömbérzékelő non-invazív, relatív méréseket végez 0-100% között. A specifikáció szerint az MR59 alkalmas nedvességmérésre fa és más építőanyagok esetében, beleértve a rétegelt lemezt, gipszkartont, OSB lapokat (orientált szálú lap), téglát, cementesztrichot, betont, cementhabarcsot, anhidrit esztrichot, mészhabarcsot és vakolatot.
Mivel a mérőeszköz tű nélküli és non-invazív, elvileg nem okoz kárt a felületben a használat során. A gyakorlatban azonban ez nem mindig igaz. Ha a felületen végighúzzák, a gömbfej egy bosszantó fémes nyomot hagy a vizsgált felületen.
A 0-100% közötti relatív skála is meglehetősen frusztráló és nehezen értelmezhető lehet. Ha ismeri más elektronikus nedvességmérők használatát, valószínűleg megszokta a 0-100% közötti skálát, amely WMC/E módon vagy 0-1000 relatív skálán alapul. A legtöbb nedvességmérő, függetlenül a skálájától, valamilyen módon jelzi a nedvesség súlyosságát. Mind a Protimeter, mind a Tramex "traffic light" rendszert használ a súlyosság jelzésére. A FLIR MR59 azonban csak egy előre meghatározható magas riasztással rendelkezik. Mivel az MR59 skálája nincs alapozva a Fa Nedvesség Tartalom (WMC - Wood Moisture Equivalent) skálára, nagyon nehéz értelmezni anélkül, hogy előzetesen alapértékeket vennének ugyanarról az anyagról.

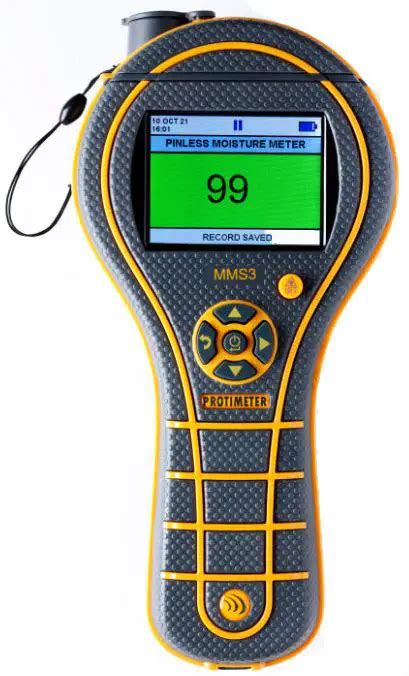

Annak szemléltetésére, hogy mennyire nehéz lehet értelmezni ezt a mérőeszközt, összehasonlítottam az MR59 és a Protimeter MMS3 mérési eredményeit különféle anyagokon. Ahogy az alábbi képeken látható, az MMS3 WMC mérés esetén alacsony nedvességtartalmat mutat a vizsgált faanyagoknál, míg a FLIR MR59 sokkal magasabb értéket ad. Ez azért van, mert a skála nincs kalibrálva a fa nedvességtartalmára, amit a legtöbb felmérő megszokott. Ez csupán egy tetszőleges, 0-100% közötti skála, ami nagyon félrevezető lehet. A fenti képen az MMS3 WMC-t mér, miközben a lábazati elem nedvességtartalma 6% alatt van, így semmi sem jelenik meg. Ehhez képest a FLIR 26%-os értéket mutat. Ebben a helyzetben, ha valaki nem szokott hozzá a FLIR mérő skálájához, könnyen félreértheti ezt problémaként.
A Kapacitív Érzékelő Mélysége és Érzékenysége
A gömb alakú mérő alapvetően egy kiterjesztett kapacitív érzékelő, amely az anyag felületén túl is mér. Az érzékelő érzékenysége egyenletes az egész felületén, így nem számít, milyen szögben érinti a gömb a felületet. A FLIR specifikációja szerint képes akár 100 mm mélyre is behatolni az anyagba, azonban a probléma az, hogy nincs lehetőség az érzékenység beállítására.
Ennek következtében bizonyos esetekben a padlómembránok védelmén túl is mérhet, vagy egy régi fal esetében, ahol korábban volt már felázás, a vakolat mögött lévő talajvíz sói mindenképpen problémát jelentenek. Annak megértéséhez, hogy mennyire pontos ez a mérőeszköz, egy nedvességfelmérés során próbáltam ki, ahol anyagmintákat vettem ki egy falból gravimetriai analízis céljából. A méréseket függőlegesen végeztem a falon 100 mm-es lépésközökkel. A FLIR MR59 mérési eredményei pirossal vannak kiemelve, a gravimetriai eredmények pedig az első két oszlopban szerepelnek.
Ahogy látható, ez a fal 700 mm-es magasságig mutat szabad nedvességet a padlószint felett, a legmagasabb nedvességszintek 0-500 mm között mozognak 12,4% és 4,7% között, míg 600-700 mm között csak 1,2% - 0,9%. A FLIR műszer tartománya azonban csak 75% és 56% között változik ezen a tartományon belül, ami nem túl nagy, különösen, ha figyelembe vesszük a mintákban lévő nedvesség szintjét. Összehasonlításképpen, a Protimeter Survey Master szkennelési módban vett eredményeit is feltüntettem. Függetlenül attól, hogy mindkét leolvasás csak relatív skálán történik, a Protimeter sokkal pontosabb képet ad a profilról.
1420. Nedvességmérők használata és összehasonlítása. 💧 Ellenállás, dielektromos, mikorhullámú. 1.ep
További Funkciók és Kiegészítők
Amit kedvelek az MR59-ben, az a maximális és minimális leolvasás funkciója. Valószínűleg ez az egyetlen olyan mérőeszköz a piacon, amely rendelkezik ezzel a funkcióval. Egyszerűen rögzíti a maximális és minimális értékeket egymást követő mérések során. Ez egy kellemes kis funkció, bár ismét nem döntő tényező.
Az MR59 gömb alakú mérő elérhető egy hosszabbító rúd kiegészítővel, az MR04-el, amely a hátoldalon található állványmenethez csatlakozik. A hosszabbító rúd lehetővé teszi a hatótávolság 132 cm-rel történő növelését, ami hasznos lehet mennyezetek stb. mérésekor. Vigyázat azonban, mert a FLIR kiegészítők többségéhez hasonlóan ezek sem olcsók, az árak 80,00 - 85,00 font között mozognak, így ez egy nagyon drága szelfibot!
Az MR59 rendelkezik FLIR MeterLink képességekkel, amelyek lehetővé teszik a mérőeszköz csatlakoztatását egy szoftveralkalmazáson keresztül okostelefonhoz vagy táblagéphez. A szoftver azonban nagyon alapvető, és csupán továbbítja az olvasatokat a mobil eszközre. Nincs lehetőség nedvességtérképezésre vagy mérési adatok rögzítésére munkakönyvtárakban későbbi ellenőrzésekhez. Elsődleges funkciója valószínűleg az, hogy lehetővé tegye az olvasatok megtételét, amikor a képernyő már nem látható.
A gömb alakú mérő nem invazív kiegészítőként is elérhető a kézi MR77 nedvességmérőhöz MR12 kiegészítőként. De itt is vigyázni kell, mert szinte ugyanolyan drága, mint maga a gömb alakú mérő, 150,00 font. Kár, hogy a FLIR nem alkalmazta ugyanezt a gondolkodásmódot, és nem tette lehetővé további kiegészítők, például felületi tűk használatát az MR59-hez, ami kellemes lett volna.
Ár-Érték Arány és Garancia
Az MR59 nem egy drága nedvességmérő, az árak 240,00 - 250,00 font között mozognak. Azonban ez csak egyetlen célra szolgáló nedvességmérő, amely nagyon nehezen értelmezhető és kevés funkcióval rendelkezik. Tehát, bár nem kerül sokba, nem is kapunk igazán sokat a pénzünkért.
A FLIR MR77 a FLIR Limited Lifetime Warranty (Korlátozott Életre Szóló Garancia) csomaggal érkezik. A garancia azonban feltételekhez kötött. A FLIR az életre szóló garanciát a vásárlástól számított 10 évre vagy a gyártástól számított 7 évre határozza meg, amely csak az eredeti tulajdonosra vonatkozik, és feltétele, hogy a terméket a vásárlástól számított 60 napon belül online regisztrálják.
Összefoglaló Gondolatok és Alternatívák
Összességében a FLIR MR59 egy speciális célú nedvességmérő, amelynek fő előnye a gömb alakú érzékelője, amely megkönnyíti a méréseket nehezen elérhető helyeken. Azonban a relatív skála nehézkes értelmezése, a beállítások hiánya és a felületen hagyott nyomok jelentős hátrányokat jelentenek. Más, hasonló árú vagy akár olcsóbb nedvességmérők gyakran pontosabb és könnyebben értelmezhető eredményeket kínálnak, gyakran több funkcióval és jobb skálázással.
Azok számára, akiknek kifejezetten a nehezen hozzáférhető helyek mérése a prioritás, és akik képesek megbirkózni a relatív skála kihívásaival, az MR59 egy opció lehet. Azonban a legtöbb építőipari szakember számára, akik megbízható és könnyen értelmezhető nedvességmérőt keresnek, érdemes lehet más modelleket is megfontolni, mint például a Protimeter MMS3 vagy a Tramex Captor. Ezek a műszerek, bár drágábbak lehetnek, általában átfogóbb megoldást nyújtanak a nedvesség mérésére és elemzésére. A FLIR MR77, bár drágább, szélesebb körű funkciókat és jobb garanciát kínál, és az MR59 gömbérzékelője külön kiegészítőként is elérhető hozzá.
