Födémbe integrált szellőztető- és elszívórendszerek tervezése és kivitelezése

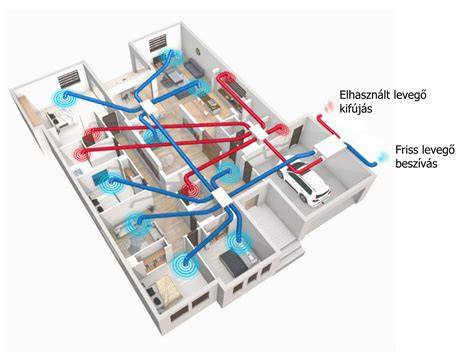

A födémbe épített szellőztetőrendszer telepítése csillagpontos elosztó rendszerrel történik. Kell egy pontos nyomvonalil tervet készíteni, hiszen a későbbiekben nem lehet csak úgy ad-hoc bárhová fúrni a födémben. kerülni kell a műanyag légcsatornák kis sugarú hajlítását, mert a cső megtörhet, ami nagy nyomáseséshez vezet. Az elosztórendszer és a légvezető csövek a födém alsó vasalati rétegére kerülnek, fölé kerül mintegy szendvicsszerűen az újabb vasalati réteg, majd végül a beton.
Az elosztó doboz körül nem az egész doboz, csupán a kör alakú csatlakozó helyét kell kivágni az acélhálóból. Födémbe történő telepítéskor több szintes épület esetén a rendszert szintenként mindig ki kell alakítani. A födém az épület szerkezetének egyik legfontosabb eleme, aminek különböző elvárásoknak kell megfelelnie. Nem is gondolnánk, hogy a födémet milyen sokféleképpen lehet kialakítani és az egyes megoldásoknak eltérő előnyei és hátrányai vannak.
A födém egy vízszintes teherhordó szerkezet, ami elválasztja egymástól az épület szintjeit. Az emeletközi födém egyszerre az alsó szint lezárása, plafonja és a felső szint padlója. A födém szerkezete több részre bontható. A legfontosabb a teherhordó szerkezet, aminek alapját jellemzően gerendák adják. A vakmennyezetnek nincs teherhordó funkciója, általában a gerendák közét tölti ki és a hang- és hőszigetelésben van szerepe. A födém alsó héjazása az alsó szint mennyezete, míg felső burkolata a felső szint padlója.
A födémnek több szerepe is van. Kialakulása összekapcsolható a helyiségek füsttelenítésével, a kémények használatának elterjedésével. A födém a népi építészetben így előbb a lakószobák záródásaként jelent meg, később vált általánossá az egész lakótér egységes lefedése. A térelválasztással szinte párhuzamosan jelent meg a hőszigetelő funkció, még akkor is, ha a viszonylag modern födém hőszigetelések aránylag újkeletűek. A padlástér használatával és az emeletes épületek megjelenésével értékelődött fel a teherhordó és teherelosztó funkció. A modern épületekben a hőszigetelés mellett a födém hangszigetelése is előtérbe került, valamint egyre több igény kielégítésének kell megfelelnie. Ma már elvárás lehet a födémmel kapcsolatban a padlófűtés kiépítésének lehetősége vagy a szellőztető rendszer elemeinek takarása is.
Érdekesség, hogy egyes esetekben a födémnek további funkciókat is el kell látnia. A födém hordozhat nyitott teraszt vagy akár a teljes külső héj szerepét is betöltheti lapostetős épületeknél. Milyen födémtípusok vannak? A födém gyakorlatilag egy gyűjtőfogalom, amibe a helyiségek vízszintes záródásának legkülönfélébb megoldásai tartoznak. A gerendafödémek lényege, hogy a teherhordó gerendák egymás mellett, egymással párhuzamosan sorakozva alkotják a födémet. A gerendás födém esetén a gerendák közét valamilyen anyaggal töltjük ki, aminek nincs vagy korlátozottan van teherhordó funkciója. A monolit födémek teljesen homogén anyagúak, teljesen az építkezés helyszínén készülnek, vagy egyben legyártva szállítják oda.
A fenti típusok rengeteg alváltozatba sorolhatóak a használt alapanyagok szerint, amik leggyakrabban a fa, a beton és az acél, de a kerámia, a tégla vagy az agyag is előfordul, illetve ezek kevert alkalmazása is elképzelhető. A fafödém is egy összefoglaló név, ami több típust takar, közös jellemzőjük, hogy az egész födém legfontosabb alapanyaga a fa. A gerendák fából készülnek, amiket különböző deszka borítások egészítenek ki. Sokáig a legfontosabb födém fajta volt, aminek máig sok előnye van. A fafödém a legősibb szerkezet az épület belső tereinek fedésére. Szerkezetileg nagyon hasonló a fafödémhez, de a gerendákat itt acélból készítik, a gerendák közét téglával, betonelemekkel vagy vasbetonnal töltik ki, de pusztán a gerendákra fektetett magas teherbírású réteg kialakítása is elképzelhető.
A gerendázat vasbetonból készül, amit meghatározott és egyenlő távolságokra fektetnek le egymástól. A gerendák közét előregyártott, könnyű, magas teherbírású, üreges betonelemekkel töltik ki. Legtartósabb, legnagyobb teherbírású és legnehezebb kivitelezésű födém monolit vasbetonból áll. A födémet a helyszínen ki kell zsaluzni, vasbetont kell kötni, majd betonágyúval teríteni az anyagot. A födémnek az elkészülést követően száradnia kell, nem terhelhető azonnal. A paneleket kifejezetten az adott épület méreteihez előzetesen legyártják, majd a helyszínre szállítják. A helyszínen a szerelés egyszerű és gyors, de a szállítás nehézkes. Az előző két változat keveréke. Az előre legyártott elemek vékonyabbak, így könnyebb őket szállítani, de teherbírásuk nem elégséges.
A következőkben sorra vesszük a födém szigeteléshez leggyakrabban használt alapanyagokat. A polisztirol (EPS, XPS) a legkedvezőbb áru megoldások közé tartozik a födém szigeteléseknél. Hatékony hőszigetelő anyag, ugyanakkor csak betonfödémek esetén javasolt használata. Párazáró, ezért fafödémen alkalmazni tilos. Fedése nem kötelező, de sérülékeny, rágcsálók is károsíthatják. Gyúlékony, hangszigetelő hatása nincs. Súlya elenyésző, lépésálló változatai is léteznek. A kőzetgyapot általában táblás kiszerelésben kapható, hatékonyabb hőszigetelő mint a polisztirol, ezért vékonyabb lemezekkel is elérhető ugyanaz a hatás. Természetes, környezetbarát anyag, ugyanakkor szerkezete miatt a vele való munkavégzés közben védőfelszerelést kell viselni, és az anyagot mindig fedni kell. Tartós, páraáteresztő, lépésálló és kiváló hangszigetelő. A kőzetgyapot nem éghető, így tűzvédelmi szempontból is előnyös választás. Alak és mérettartó, de könnyen és jól alakítható. A kőzetgyapothoz hasonló tulajdonságokkal rendelkező, de könnyebben kezelhető és ezért népszerűbb szigetelőanyag. Általában tekercselve forgalmazzák, könnyebb vele a teret kitölteni. A legtöbb üveggyapot nem lépésálló, és szerkezete miatt a vele történő munkavégzéshez védőfelszerelés szükséges, a szigetelést pedig mindig fedni kell. A fújható szigetelés előnye, hogy maradéktalanul kitölti a teret, akár olyan helyeken is, ahova az ember nem férne oda (borított födémek, strukatúr). Kivitelezése gyors és egyszerű. Fújható szigetelés polisztirol és üveggyapot alapanyagból is létezik, így minden típusú födémre találunk megfelelőt. A fújható technológia rés- és hőhídmentes szigetelést biztosít, nem szúr, nem irritál és nem roskad össze. Minden hőszigetelő anyagnak fontos tulajdonsága a lépésállóság. Minél nagyobb egy anyag nyomófeszültsége, annál nagyobb függőleges irányú terhelést visel el: magyarán ettől függ, hogy ráléphetünk-e. Fontos tehát, hogy a járható födém szigetelés nem annyit jelent, hogy lépésálló szigetelőanyagot fektetünk le és azon szabadon sétálhatunk. Ennek ellenére a padlásteret gyakran járható felületként kezelik, miközben a födém nem mindenhol terhelhető ugyanúgy.
A padlásteret egy szigeteletlen födém választja el a lakott területektől, ekkor minden évszakban jelentős hőátadás történik a tetőtér irányába. Nyáron a lakás gyorsabban felmelegszik, télen a felfelé áramló meleg kiszökik. A jó hőszigetelés hosszú távú befektetés, melynek előnyös hatásai már rövid távon is érezhetők. A födém szigetelés árak nagyon jelentős mértékben függnek az épület állapotától és a födém kialakításától. Előfordulhat, hogy a régi szigetelést fel kell szedni, fafödémek esetében a szerkezet korhadása is problémát jelenthet. A padlásteret ezért csak komplex módon lehet szemlélni, és a födém adta lehetőségekből kiindulva kell megtervezni a megoldást. Az első lépés a födém felmérése és megismerése kell legyen, mert ez jelentősen szűkíti mozgásterünket a felhasználható anyagok és technológiák terén.
Födém- és szerkezeti típusok kapcsolata a hő- és hangszigeteléssel
A cikk szerzője Rokszin Attila, aki több mint 25 éve tevékenykedik a hazai építőiparban, és széleskörű tapasztalata révén hiteles forrásként segít eligazodni a hőszigetelés és építőanyagok világában.
A födém hőszigetelése az egyik leghatékonyabb módja az energiaveszteség csökkentésének. Nyáron a tető felől melegszik leginkább fel az épület, míg télen a fűtött meleg levegő felfelé áramlása miatt itt szökik el leginkább a meleg a lakótérből. Minden szigetelését azért a külső, hideg oldalon célszerű elhelyezni, mert így a födém szerkezete a fűtött térhez tartozik, és nem tud áthűlni. A hideg oldalon általában könnyebb folytonos, megszakítás nélküli hőszigetelést kialakítani, ami növeli annak hatékonyságát. Lépésálló födém hőszigetelést akkor érdemes választani, ha a szigetelés fölött járható, terhelhető felületet szeretnénk kialakítani. Ez a jó választás, ha a padlást tárolásra használjuk vagy rendszeresen közlekedünk rajta.
Az új szerelések jelentős része monolit vasbetonban történik. A modern technológiák lehetővé teszik legalább 200 mm vastagságú monolit födémek alsó vasalata alá elhelyezett csővezetékek beépítését, amellyel sugárzó hőhatás jelentősen érvényesül. A panelek hatékony alkalmazásának feltételei: az egyenletes teljesítményprofil fűtés és hűtés esetén az ablakfelületek hőátbocsátási tényezője 0,8-1,3 W/m²K, valamint napsugárzás elleni külső védelem alkalmazása. Az aktív zónában függesztett, zárt álmennyezet nem megengedett.
Az előregyártott födémelemek alkalmazásának gazdasági előnyei közé tartozik a szerkezetépítés gyorsasága és az alacsony helyszíni munka. Az előregyártott elemek lehetővé teszik a 30%-os időmegtakarítást a helyszíni zsaluépítést és vasbetonháló-szerelést kiváltva. A gyártmánytervezés és az automatizált gyártás révén kiváló minőségű, jól logisztikázható előregyártott födémelemek alkalmazhatók, amelyek beépítése egyszerű és gyors. A panelek beépítését követően felbetonnal történik a kötőelem kiöntése, és a felső felületet célszerű érdesíteni a megfelelő együttdolgozás érdekében.
A monolit vasbeton födémeknél a vakolat alatti mennyezetfűtés-hűtés megoldás a felületközeli kialítású REHAU panelek segítségével kiváltható. Ez családi és társasházakban is hatékony. A telepítés során a födém alsó vasalatára kerül a csővezeték beépítése, és a sugárzó hatás kiemelkedő lehet. Az üzemi előgyártás magas minőséget garantál, a tervezés egyszerű, a kivitelezés gyors standard és egyedi gyártású panelekkel. A rendszer előnyei közé tartozik a maximális komfort, az alacsony bekerülési és üzemeltetési költség, valamint a jól ütemezhető kivitelezés.
Szintenkénti tervezés és kivitelezés
A tervezés korai fázisban meghatározandó a tervezői hármas: építész, statikus és épületgépész együttműködése a tiltott zónák és a szerelési sávok meghatározásával, valamint a bekötő vezetékek elhelyezésével. A modern technológiák lehetővé teszik, hogy a födém alá elhelyezett csővezetékek és a kapcsolódó elemek harmonikusan illeszkedjenek az adott szinthez. A BAUSOFT adatbázis segít a panelok méretezésében és a hidraulikai számítások elvégzésében.
A rendszer beépítése és a födém szerkezetének összehangolása során a szerelés során a zsaluzat elhelyezése, a modul- és csőelrendezés, a nyomáspróbák előírás szerinti elvégzése kiemelt feladat. A DIN 18560 értelmében a toldóhüvelyes kötéseket védőszalaggal kell körbe tekerni, és a nyomáspróbát a gyártói előírás szerint kell végezni. A fűtési köröket a betonozás során nyomás alatt kell tartani a tömítetlenné váló területek korai felismerése érdekében, majd a betonozási folyamat befejezése után ismét szemrevételezés és nyomáspróba szükséges.
Téli időszakban a nyomáspróba vízzel történő alkalmazása során figyelmet kell fordítani a lefagyás veszélyére; ilyenkor a levegővel történő próba előnyösebb. A kezelési és szerelési folyamatok írásban rögzítése kötelező. A monolit vasbeton födémeknél a felületközeli REHAU panelek alkalmazása kiváló megoldás a mennyezetfűtés-hűtés kiváltására. A monolit vasbeton födém alsó vasalata alá kerül a csővezeték beépítése, és a sugárzó hő hatása itt is érvényesül.
Előregyártott elemek és rögzítés
Az előregyártott födémelemek alkalmazása során a gyártmánytervezés és a BIM-modellek biztosítják a teljes specifikációt és paraméterrezést. A beépítés a födémre daruval történik, az elemeket a helyükre emelve és az elemcsatlakozások kialakítását követően felbetonnal zárják. A rendszer előnyei közé tartozik a kivitelezés gyorsasága és a minimális karbantartási igény, hiszen nincsenek maradványcsövek vagy ömlesztett részek.
Az előregyártott elemekkel történő kivitelezés az épületgépészeti és villamossági rendszerek integrálását is lehetővé teszi, ami jelentősen csökkenti a helyszíni kivitelezési nehézségeket. A kéregfödém és a klímafödém elemek gyártmánytervezése során a födémbe rejtett épületgépészeti rendszerek tökéletesen illeszkednek, így az épület műszaki rendszerei egyszerűbben kivitelezhetők. A KE KELIT ajánlása szerint a CLIMATEFIX rendszer elemeit és a kapcsolódó hűtő- és fűtőelemeket kell használni a garancia érdekében.
Összegzésképp elmondható, hogy a födémbe integrált szellőztető- és fűtés-hűtés rendszerek tervszerűen, a korai tervezési fázisban meghatározott elvek alapján, a födém konstrukciójától és az épület típusától függően kínálnak hatékony megoldásokat a hő- és hangszigetelés, a komfortérzet és az energetikai hatékonyság növelésére.
