Fogyasztói Vezeték Építéséhez Használható Anyagok és Előírások

A fogyasztói vezeték és a hozzá kapcsolódó berendezések létesítése, karbantartása és biztonságos üzemeltetése összetett feladat, amely szigorú jogszabályi és műszaki előírások betartását igényli. Ez a cikk átfogó képet nyújt azokról az anyagokról és követelményekről, amelyek a fogyasztói vezeték építéséhez és fenntartásához elengedhetetlenek, különös tekintettel a gáz- és villamosenergia-ellátó rendszerekre.

A Fogyasztói Vezeték Létesítésének Alapjai és Tulajdonjoga

A fogyasztói vezeték és a felhasználói berendezés létesítése az ingatlantulajdonos felelőssége. Ez a kötelezettség kiterjed mind a gáz-, mind a villamosenergia-ellátó rendszerekre. A létesítés során be kell tartani a vonatkozó műszaki biztonsági előírásokat. A gáz csatlakozóvezetékekre, a felhasználói berendezésekre és a telephelyi vezetékekre vonatkozóan a 11/2013. (III. 21.) NGM rendelet határozza meg a legfontosabb követelményeket. Az elkészült csatlakozóvezeték és a felhasználói berendezés az ingatlantulajdonos tulajdonát képezi, és annak üzemeltetése is a felhasználó kötelezettsége. A tervfelülvizsgálat díjmentes. A kivitelezés a gázszolgáltató által kiadott, kivitelezésre alkalmas nyilatkozat birtokában kezdhető meg.

Szakemberek és Jogosultságok

A csatlakozó- és fogyasztói vezeték létesítésére, biztonsági előírást érintő felszerelésére és időszakos ellenőrzésére kizárólag jogszabályban meghatározott, nyilvántartott gázszerelők jogosultak. Ezt a jogosultságot a gázszolgáltatónál és az ingatlantulajdonosnál, vagy a felhasználónál a létesítés előtt igazolni kell. Hasonlóképpen, a villamosenergia-ellátó rendszerek esetében is csak szakképzett villanyszerelők végezhetik el a munkálatokat. A szabványok és jogszabályok előírják a szükséges képesítéseket és engedélyeket a biztonságos kivitelezés érdekében.

Jogszabályi Változások és Fogalmi Pontosítások

A jogszabályok módosítása során egyes fogalommeghatározások átdolgozásra kerültek az érthetőség és a jogszabályi koherencia növelése érdekében. A módosított jogszabály részletesebb követelményeket határoz meg a kiviteli tervdokumentáció tartalmára vonatkozóan, különösen a műszaki leírás területén. Az előírások pontosításának célja a nagyobb egyértelműség és az egységes alkalmazás biztosítása. Többek között a robbanásvédelem is kiemeltebb szerepet kap, a korábbi hasadó-nyíló felületek vizsgálatára korlátozódó tartalom utat nyit a szélesebb körű robbanásvédelmi tervezés és műszaki megoldások irányába. A rendelet módosítása során a tűzvédelmi előírások harmonizálásra kerültek az Országos Tűzvédelmi Szabályzatról szóló 54/2014. (XII. A terminológiai és szakmai pontosítások segítik az egységes szabályalkalmazást és a jogszabályok összehangolását.

A csatolt táblázatban részletes összehasonlítás található a korábbi és a jelenleg hatályos előírások között, amely segíti a jogalkalmazókat a változások pontos nyomon követésében. Például, a "Felhagyás" fogalma pontosításra került, amely a csatlakozóvezeték, a telephelyi vezeték és a felhasználói berendezés végleges használaton kívül helyezését jelenti, gázmentesítéssel. A "Hőre záró szerelvény" fogalma "Hőhatásra záró szerelvény"-re módosult, mely 100 °C hőmérsékleten legfeljebb 1 percen belül önműködően lezáró szerelvényt jelöl. A "Védőtávolság" fogalmának meghatározása is pontosításra került, mely a csatlakozóvezeték, a fogyasztói vezeték vagy a telephelyi vezeték mindkét oldalán, annak szélső alkotóinak felszíni vetületétől merőleges irányban, a talajszinten mért távolságot jelenti.

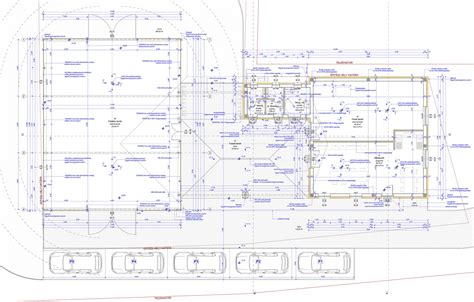

A Kiviteli Terv Dokumentációja

A kiviteli tervnek részletesen tartalmaznia kell számos elemet, többek között:

Tervezői nyilatkozat: A tervező felelősségvállalását igazolja.
Műszaki leírás: Részletesen ismerteti a tervezett rendszert, az alkalmazott anyagokat, technológiákat és biztonsági megoldásokat.
Rajzdokumentációk:
- Helyszínrajz: Feltünteti a felhasználási hely címét, helyrajzi számát, a tervezési határt, a csatlakozás műszaki megoldását, az esetlegesen érintett más ingatlanokat, az épületek körvonalrajzát, a tervezett vezeték nyomvonalát, méretét, anyagát, védőtávolságát, a közművek elhelyezkedését, a gáznyomás-szabályozó és fogyasztásmérő berendezés helyét, típusát, műszaki adatait, a föld alatti ismert létesítmények helyét, az égéstermék-elvezető vagy gázfogyasztó készülék kitorkollását, valamint átalakítás esetén az elbontásra, megmaradó és új vezetékek jelölését.
- Alaprajzok: Tartalmazzák a gázzal ellátott felhasználási hely azon részeit, amelyeket a vezeték elhelyezése érint. Ide tartoznak a nyílászárók helye, típusa és légzárási értéke, az összeszellőztető-nyílások adatai, a helyiségek megnevezése, a vizes berendezési tárgyak helye, a gázfogyasztó készülék helye, rendeltetése, típusa, névleges gázterhelése, fürdőkádat vagy zuhanyt tartalmazó helyiségben elhelyezett gázfogyasztó készülék villamos védettsége, a vezeték nyomvonala, mérete, anyaga, a szerelvények, anyagátmenetek helye, típusa, mérete, a gáznyomás-szabályozó és fogyasztásmérő berendezés helye, típusa, mérete, teljesítmény adatai, a légellátás és szellőzés adatai, a levegő bevezetésének és égéstermék elvezetésének műszaki adatai, a kitorkollás helyzete a környező épületekhez képest, a robbanás elleni védelem műszaki megoldása, a gázérzékelők és beavatkozó szerkezetek elhelyezése, típusa, üzemi paraméterei, valamint bontás, átalakítás esetén a vezetékek típusának jelölése.
- Függőleges csőterv: A csővezetékek függőleges irányú elhelyezkedését mutatja.
- Részletrajzok: Az értelmezéshez szükséges méretarányban, a kivitelezéshez szükséges méretekkel, különösen akkor, ha nem tanúsított vagy nem EU-megfelelőségi nyilatkozattal rendelkező szerkezetek kerülnek beépítésre.
Egyéb tervdokumentációk: A terv tartalmától és a műszaki rendszertől függően villámvédelmi terv, elektromos reteszelési terv, légellátási-szellőzési terv, égéstermék-elvezetés terve, gáznyomás-szabályozó és fogyasztásmérő berendezés telepítési terve, szolgalmi jogi rendezéshez szükséges dokumentáció, valamint a közművek üzemeltetőinek nyilatkozatai.
Tételes anyagjegyzék: A csatlakozóvezeték, telephelyi vezeték és felhasználói berendezés azon elemeinek felsorolása, amelyek műszaki biztonsági alkalmasságát igazolni szükséges.
Felhasználási hely POD azonosítója: Ha rendelkezésre áll.

Anyaghasználat és Biztonsági Előírások

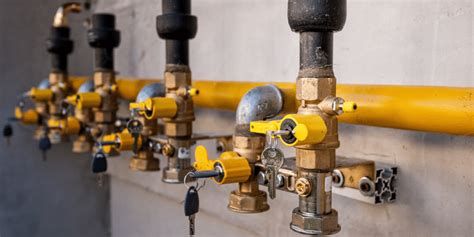

Gázvezetékek Anyagai

A gázvezetékek létesítésénél kiemelt figyelmet kell fordítani az alkalmazott anyagok minőségére és a biztonsági előírások betartására. A csatlakozóvezeték, a fogyasztói vezeték, a telephelyi vezeték, valamint a szerelvények, mérőelemek, szigetelő közdarabok, készülékbekötések, műszerek és csővéglezárások oldható kötéseihez olyan tömítések alkalmazhatók, amelyek megfelelnek az MSZ EN 751 szabványsorozat vagy azzal egyenértékű műszaki megoldás előírásainak. A szerelvények, mérőelemek, szigetelő közdarabok, készülékbekötések, műszerek és csővéglezárások olyan kivitelűek lehetnek, amelyek biztosítják a maximális üzemi nyomásnak (MOP) való megfelelést, és pentánállók.

A gázfogyasztó készülék bekötésénél gondoskodni kell a hőtágulás okozta mozgás felvételéről és a mechanikai feszültség kialakulásának elkerüléséről. Hajlékony éghető anyagú fogyasztói vezeték alkalmazása esetén a készülék elzárószerelvény elé, gázmérő nélküli felhasználási hely esetében közvetlenül a fogyasztói főcsap után hőhatásra záró szerelvényt is be kell építeni.

Villamos Vezetékek Anyagai és Méretezése

A villamos energiaellátó rendszerek esetében a csatlakozóvezeték és a fővezetékek vezetőit feszültségesésre, melegedésre és érintésvédelmi szempontból kell méretezni. Az együttes feszültségesés az eredő méretezési teljesítménnyel való terhelés mellett a közcélú elosztóhálózat névleges feszültségének legfeljebb 2%-a legyen úgy, hogy 1% essen a csatlakozóvezetékre és 1% az összes fővezetékre.

A szabványok javaslatot tesznek a lakások és hasonló fogyasztási helyek ellátására szolgáló fővezetékek méretezésére. Ha a csatlakozóvezeték csupán egyetlen fogyasztási helyet lát el, és nincs a méretlen fogyasztói hálózatba villámáram-levezető beépítve, akkor az első túláramvédelmi készülékként közvetlen mérés esetén a fogyasztásmérő berendezéshez tartozó, a fogyasztó áramszolgáltatási (közüzemi) szerződésében meghatározott névleges áramerősségű kismegszakító, mérőváltós (közvetett) mérés esetén pedig késes olvadóbiztosító vagy túlterhelés- és zárlatkioldással ellátott megszakító alkalmazható.

A méretlen fővezeték keresztmetszete annak több fogyasztási helyet ellátó részein legalább 10 mm², az egyetlen fogyasztási helyet tápláló részein legalább 6 mm² legyen. A nullavezető keresztmetszete nem lehet kisebb a fázisvezetőkénél.

A villámvédelem kiemelt szerepet kap, különösen szabadvezetékes csatlakozású vagy külső villámvédelemmel (villámhárítóval) ellátott épületek mért hálózatában. Túlfeszültség-védelmet csak abban az esetben szabad létesíteni, ha az épület méretlen fogyasztói hálózata és központi EPH-csomópontja közé villámáram-levezetőt építenek be. Az első túláramvédelmi készülék névleges árama legalább 63 A, a névleges zárlati megszakítóképessége legalább 50 kA (független zárlati áram) legyen.

Villamos Biztonságtechnika 4. rész - Villamos szerkezetek - érintésvédelmi osztályok

Tiltott Elhelyezési Helyek

A csatlakozóvezeték, telephelyi vezeték és fogyasztói vezeték nem helyezhető el az alábbi helyeken:

Szellőzőaknában
Szellőzővezetékben
Szellőző gépházakban, ha a helyiségből történik a légbeszívás
Felvonógépházban védelem nélkül
Épület alatt földben
Hűtőtérben és hűtőhelyiségben
Villamos elosztói berendezések és alállomások helyiségeiben
Olyan helyiségben, ahol a gázfogyasztó készülékek és a gázfelhasználó technológiai rendszer együttes hőterhelése nagyobb, mint 200 kW (kivéve az azt ellátó vagy a helyiség fűtését biztosító gázfogyasztó készülék fogyasztói vezetékét)
A 0,4 kV-nál nagyobb feszültségű erősáramú berendezést tartalmazó helyiségben (kivéve a helyiség fűtését szolgáló gázfogyasztó készülék gázellátását)
Égéstermék-elvezetőben és az ezek befogadására szolgáló járatban
Levegő-bevezetőben és az ezek befogadására szolgáló járatban

Ezen tiltások célja a tűz- és robbanásveszély minimalizálása, valamint a rendszerek zavartalan és biztonságos működésének biztosítása.

Időszakos Felülvizsgálat és Karbantartás

Az ingatlan tulajdonosa, használója, tartályos PB-gáz ellátás esetén az üzemeltető eltérő megállapodás hiányában köteles gondoskodni a csatlakozó vezeték és a fogyasztói berendezés rendszeres karbantartásáról, javításáról, szükség szerinti cseréjéről. A tulajdonos köteles a létesítményre vonatkozó kezelési és karbantartási utasításokat a karbantartások előírt gyakoriságával, a csatlakozó vezeték és a fogyasztói berendezés tartozékainak gyártói előírásai és a létesítményre vonatkozó tervezői előírások szerint végrehajtani.

A jogszabály értelmében a csatlakozó vezeték és gázfogyasztó berendezés időszakos (legalább ötévenkénti) műszaki-biztonsági felülvizsgálatának elvégeztetése a tulajdonos kötelessége. Nem megfelelő munkavégzés, vagy a műszaki-biztonsági felülvizsgálói jogosultsággal való bárminemű visszaélés esetén a felülvizsgálatok végzésére jogosító igazolvány visszavonása a Magyar Kereskedelmi és Engedélyezési Hivatal jogköre.

A villamos berendezéseknél is rendszeres felülvizsgálatokat kell végezni. Az időintervallum rögzítése után közbenső mintavételes felülvizsgálatot kell végezni a javasolt időintervallum alátámasztása vagy módosítása céljából. Ugyancsak meg kell határozni a felülvizsgálat fokozatát, majd újra mintavételes felülvizsgálatot kell alkalmazni a javasolt fokozat alátámasztására vagy módosítására.
