Forrasztható Rézcső Idomelemek: Tervezés, Kivitelezés és Élettartam
A modern épületgépészeti rendszerek tervezésekor és kivitelezésekor elengedhetetlen a megfelelő anyagok és szerelvények kiválasztása. A forrasztható rézcső idomok régóta megbízható és időtálló megoldást kínálnak mind ivóvíz-, mind fűtési rendszerek kiépítéséhez. Ez a cikk részletesen foglalkozik a réz mint alapanyag tulajdonságaival, a rézcsövek és idomok gyártási folyamataival, a tervezés szempontjaival, különös tekintettel a korrózióra és a hőtágulásra, valamint a forrasztási technikákkal és a hosszú élettartam biztosításával.
1. A Réz és a Rézcsövek Élettani Szempontjai
A réz, mint fém, évszázadok óta ismert és alkalmazott anyag az emberiség számára, nem csak ipari, hanem gyógyászati célokra is. Azonban gyakran felmerül a kérdés, hogy a rézcsövek használata az ivóvízrendszerekben biztonságos-e az emberi szervezetre nézve.
1.1. A Réz Élettani Hatásai és a Mérgező Hatás Félreértése
A rézről és rézcsövekről szóló állítások, miszerint mérgező hatásúak lennének, nagyrészt félreértelmezett információkra épülnek, melyeket tisztázni kell. Fontos megérteni, hogy a réz esszenciális nyomelem az emberi szervezet számára.
A réz elengedhetetlen az egészséges anyagcsere folyamatokhoz. Hiánya ugyanúgy betegséget okozhat, mint a túlzott jelenléte. A szervezet normál működéséhez szükséges réz mennyisége általában 2,0-3,0 mg naponta. Ez a mennyiség a táplálékból épül be a szervezetbe, és a természetes anyagcsere folyamán távozik is. Tehát, ha a réz nagy mennyiségben van jelen az emberi testben, az okozhat problémákat, hasonlóan más anyagok, például gyógyszerek túladagolásához. Azonban az ivóvízben található réz mennyisége általában elenyészően csekély ahhoz, hogy akut toxikus hatást fejtsen ki.
A réz nem csak szükséges, hanem gyógyító hatásai is ismertek. Az ókori civilizációk már használták a rezet víztisztításra, és számos más felhasználási területét is leírták. A modern kutatások is számos érdekes eredményt produkáltak. Például bizonyos szerves rézvegyületek gyulladásgátló hatással rendelkeznek, és mobilizálják a rezet a gyulladás legyőzésére. Egyes kutatások szerint a rézvegyületek sugárkárosodás ellen is alkalmazhatók. Egereken végzett kísérletek kimutatták, hogy szerves rézvegyülettel kezelt állatok jobban ellenálltak a sugárterhelésnek.
Ami a krónikus rézmérgezést illeti, a szervileg egészséges embereknél ez rendkívül ritka. A legtöbb esetben a réz túlzott bevitele nem a csövekből, hanem a táplálékkiegészítők vagy bizonyos gyógyszerek túlzott fogyasztásából adódik. Az egészséges embereknél a szervezet képes szabályozni a rézfelvételt és -kiválasztást, így a réz csövekből történő beépülése az anyagcsere folyamán általában nem okoz problémát. Az Amerikai Egyesült Államokban végzett vizsgálatok kimutatták, hogy a réztartalmú ajtógombok felületén extrém méretekben szaporodó baktériumok száma elenyésző a réz baktériumölő hatása miatt.
A réz, mint nyomelem, létfontosságú a szervezet számára. Hiánya vérszegénységet, csontrendszeri problémákat és más betegségeket okozhat. A réz csövekből történő kioldódása a víz minőségétől, pH-értékétől és a vízhőmérséklettől függ. A legtöbb ivóvízben a réztartalom elenyészően csekély, és az Európai Unió előírásai szerint literenként maximum 2,0 mg lehet.
A szájüreg egészsége hatása a szervezetre – Rendelő a Mozaikban
1.2. A Réz Elektrokémiai Tulajdonságai
A réz az elektrokémiai feszültségsorban a 4. helyen áll a nemesebb fémek között (platina, arany, ezüst, réz). Ez azt jelenti, hogy nagyon kevés anyag tudja megtámadni, de cserébe a réz sok más anyaggal szemben korrozív hatású lehet. Ez a tulajdonság teszi alkalmassá a rézcsöveket különböző rendszerekben, de egyben fel is hívja a figyelmet a helyes anyagválasztás és a galvanikus korrózió elkerülésének fontosságára.
2. Forrasztható Rézcső Idomelemek Gyártása
A forrasztható rézcső idomok gyártása precíz technológiai folyamatokat igényel, amelyek biztosítják a termékek minőségét és tartósságát. Az Austria Buntmetall cég amstetteni gyárában például foszfor-dezoxidált vörösréz tuskókból indul a gyártás.
2.1. A Csőgyártás Folyamata
A tuskókat először melegítik, majd egy présgépen keresztül alakítják ki belőlük a kezdeti csöveket. Ez a folyamat közvetlenül vízbe történik, ami hűti a forró csövet. Ezt követően a csöveket méretre vágják és egy közbenső tárolóba helyezik, ahonnan automatikus rendszerek tárolják és szállítják tovább.
A további megmunkálás hideghúzással történik. A csöveket hosszabbá és vékonyabbá húzzák, miközben a falvastagságuk is csökken. Ezzel az eljárással egy kb. 100 méter hosszú, "pilgerelt" csövet kapnak. Ezt követően a csöveket egy nagy dobba tekercselik, ahol a további hideghúzás történik. A hideghúzás sebessége és a használt szerszámok (pl. húzószerszámok, húzódobok) nagyban befolyásolják a végtermék minőségét és méreteit.
A gyártási folyamat során a csöveket többféle állapotba lehet hozni: lágy vagy kemény állapotba. Ezt hőkezeléssel, izzítással érik el. A lágy csövek rugalmasabbak, könnyebben alakíthatók, míg a kemény csövek nagyobb mechanikai szilárdsággal rendelkeznek. A gyártás során a visszamaradt szénmennyiség vizsgálata is fontos a minőségbiztosítás érdekében.
A rézcsövek gyártásánál kiemelten fontos a tisztaság. Az Austria Buntmetall gyárban bevezetett új technológiák, mint például a speciális kenőanyagok használata, hozzájárulnak a termék minőségének javulásához és a korróziós problémák megelőzéséhez. A szabványok betartása, például az EN 1057 szabvány, garantálja a csövek megfelelő minőségét és alkalmasságát különböző felhasználási területekre.
2.2. Az Idomok Anyagai és Gyártása
A forrasztható réz idomokat általában vörösrézből vagy vörösöntvényből készítik. Ezek az idomok speciálisan a rézcsövekhez illeszkednek, és különböző forrasztási technikákkal csatlakoztathatók a csőrendszerhez. A leggyakoribb idomok közé tartoznak a könyökök (45 és 90 fokos), a T-idomok, a szűkítők, a karmantyúk, a menetvégek és a hollanderek.
3. Tervezési Szempontok Forrasztható Rézcső Rendszereknél
A rézcső rendszerek tervezésekor számos tényezőt kell figyelembe venni a hosszú élettartam és a problémamentes működés érdekében.
3.1. Nyomás és Hőmérséklet Terhelhetőség
A rézcsövek kiválóan alkalmasak ivóvíz- és fűtési rendszerekhez, mivel nagy nyomást és hőmérsékletet képesek elviselni. Az MSZ EN 1057 szabvány részletezi a rézcsövek adatait, beleértve az űrtartalmat és az üzemi nyomás értékeit. Fontos azonban figyelembe venni a cső falvastagságát és az alkalmazott forrasztási módot.
A lágy forrasztású kötések általában 110°C hőmérsékletig biztonságosan használhatók, míg a kemény forrasztás magasabb hőmérsékletet is kibír. A napkollektoroknál fellépő magasabb hőmérsékletek különleges figyelmet igényelnek a tervezés során. A csövek méretezésekor figyelembe kell venni a belső túlnyomást, a biztonsági tényezőt és a csőanyag szilárdságát.
3.2. Hőtágulás Kezelése

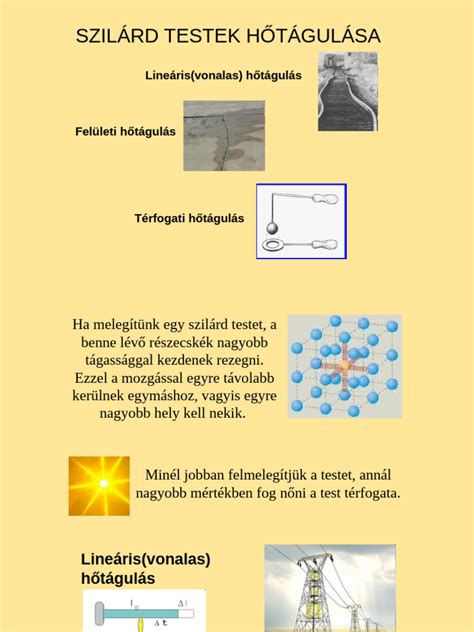

A réz, mint minden fém, hőtágul. A hőtágulási együttható értéke viszonylag magas (α=16,610⁻⁶ m/mK), ezért a hosszabb csőszakaszoknál figyelembe kell venni a hőtágulásból adódó feszültségeket. A megfelelő "A" távolság biztosítása a csövek között elengedhetetlen a maradandó alakváltozás elkerülése érdekében. A hőtágulás mértéke a hőmérsékletkülönbség függvényében változik.
3.3. Korrózióvédelem
Bár a réz rendkívül ellenálló a korróziós hatásokkal szemben, bizonyos körülmények között korrózió léphet fel. A korrózió elkerülése érdekében fontos betartani a gyártói előírásokat és a szabványokat.
3.3.1. A Víz Minősége
A víz minősége jelentős mértékben befolyásolja a rézcsövek élettartamát. A savas vizek (pH < 7) fokozottan korrozív hatásúak lehetnek. Különösen veszélyesek a magas oxigén-, szén-dioxid-, mangán- és ammóniatartalmú vizek. Az ivóvíz szabványoknak való megfelelés kulcsfontosságú. A DIN 50930 szabvány és a hazai MSZ 450/1-91 szabvány részletezi az ivóvíz minőségére vonatkozó követelményeket.
3.3.2. Lyukkorrózió és Eróziós Korrózió
Két fő típusú lyukkorróziós jelenség fordulhat elő rézcsöveknél: az I. típusú, amely kenőanyagok jelenlétéhez köthető, és a II. típusú, amely savas vizekben és gyors áramlás esetén jelentkezik. Az EUROSAN® csövek például speciális védelemmel rendelkeznek az I. típusú lyukkorrózióval szemben. Az eróziós korrózió általában a csőszűkítéseknél, horpadásoknál vagy más áramlást zavaró tényezőknél jelentkezik.
3.3.3. A Talaj Korrozív Hatása
Kültéri szerelés esetén a rézcsövek ellenállnak a legtöbb talaj maró hatásának. Azonban a műtrágyákat tartalmazó talajok korróziós veszélyt jelenthetnek. Ilyen esetekben ajánlott gyári bevonattal ellátott csőanyagot használni.
3.3.4. Folyasztószer Maradványok
A forrasztás során használt folyasztószer maradványok korróziós jelenségekhez vezethetnek, ha nem távolítják el őket megfelelően a szerelés után. Ezért a nyomáspróba előtt alaposan ki kell tisztítani és át kell mosni a rendszert.
4. Forrasztási Technikák és Kivitelezés
A sikeres és tartós kötés kulcsa a megfelelő forrasztási technika és a precíz kivitelezés.
4.1. Lágyforrasztás és Keményforrasztás
A rézcső rendszereknél két fő forrasztási technikát alkalmaznak: a lágyforrasztást és a keményforrasztást.
- Lágyforrasztás: 450°C alatti hőmérsékleten történik, jellemzően ón alapú forraszanyaggal. Gyakori megoldás ivóvíz- és fűtési csövekhez 110°C-ig. Az ón-réz (Sn-Cu) ötvözetek ólommentesek és biztonságosak. Ezüst tartalmú lágyforraszanyagok (pl. Sn-Ag) jobban folynak és erősebb kötést adnak, de drágábbak.
- Keményforrasztás: 450°C felett történik, gyakran ezüst tartalmú pálcával. Sokkal nagyobb mechanikai szilárdságot biztosít.
4.2. A Sikeres Forrasztás Lépései
- Tisztítás: A cső végét és az idom belsejét fémtisztára kell csiszolni speciális tisztítóvászonnal vagy kefével.
- Sorjázás: A vágáskor keletkezett éleket kívül-belül el kell távolítani, hogy ne akadályozzák az áramlást, ne okozzanak zajt és eróziós korróziót.
- Folyasztószer: A folyasztószer megakadályozza a fém felületének oxidációját a hevítés során, és segíti a megolvadt forraszanyag egyenletes szétterülését.
- Hevítés és Forrasztás: A megfelelő égővel (lágyforrasztáshoz propán-bután, keményforrasztáshoz erősebb égőfej) felmelegítjük a kötést, majd hagyjuk a forraszanyagot "beszaladni".
- Hűtés: A kötést lassan, a levegőn kell lehűteni, hogy elkerüljük a belső feszültségeket.
4.3. Galvanikus Korrózió Elkerülése
Más fémekkel (pl. horganyzott acél) történő kombinálásnál figyelni kell a galvanikus korrózió elkerülésére. Mivel a réz nemesebb fém, a víz áramlási irányában nem kerülhet a horganyzott acél elé, mert ez felgyorsíthatja a horganyzott cső korrózióját. A helyes sorrend: horganyzott acél → réz.
5. A Rézcső Rendszerek Előnyei és Élettartama
A rézcső rendszerek számos előnnyel rendelkeznek, amelyek hosszú élettartamot és megbízhatóságot biztosítanak.
5.1. Időtállóság és Környezetbarát Jelleg
A réz az egyik legidőállóbb alapanyag az épületgépészetben. Nem öregszik el a napsugárzástól, mint a műanyag, és nem rozsdásodik el belülről, mint az acél. A réz abszolút diffúzió-biztos és ellenáll az öregedésnek. A rézcsövek hosszú élettartamuk miatt rendkívül gazdaságosak. A réz 100%-ban újrahasznosítható, így környezetkímélő megoldást kínál.
5.2. Egyszerű Szerelés és Biztonságos Kötések
A rézcsövek bekötési technikája egyszerű és biztos. A forrasztott kötés "kapilláris" elven alapul, ami rendkívül stabil, gáztömör és évtizedekig szivárgásmentes marad. A szerelés minimális ráfordítást igényel, ami különösen előnyös régi házak komfortosításakor és felújításakor.
5.3. Kiváló Anyagszilárdság és Higiénia
A réznek nagy az anyagszilárdsága, ami lehetővé teszi vékonyabb falvastagságú csövek használatát is, így a csekély méterenkénti súly elérését és a versenyképes ár kialakítását. A réz felülete baktériummentesnek tekinthető, ami kiemelten fontos ivóvízrendszereknél.
5.4. Széleskörű Alkalmazhatóság
A forrasztható réz idomok széles választékban elérhetők, és felhasználhatók víz-, fűtés- és hűtés szerelés esetén is. Különböző méretekben (15 mm-től 108 mm-ig) kaphatók, így kisebb lakásoktól a nagyobb épületgépészeti rendszerekig mindenhol alkalmazhatók.
A rézcső rendszerek, ha szakszerűen vannak kivitelezve és megfelelő a vízminőség, élettartama 50 év feletti. Ezért is számítanak megbízható és gazdaságos megoldásnak az épületgépészetben.
