Gázkazán kémény kialakítása: útmutató gyűjtőkémény esetén
A modern otthonok fűtési rendszereinek egyik kulcsfontosságú eleme a gázkazán és az ehhez kapcsolódó kéményrendszer. A hatékony, biztonságos és gazdaságos működés érdekében elengedhetetlen a megfelelő kémény kialakítása, különös tekintettel a gyűjtőkéményes rendszerekre. Ez az útmutató részletesen tárgyalja a gyűjtőkéményre csatlakoztatható gázkazánok kéményének kialakítását, a jogszabályi követelményektől a gyakorlati lépésekig.
A gyűjtőkéményes rendszerek sajátosságai
A gyűjtőkémények olyan rendszerek, amelyek több lakás vagy helyiség égéstermékét vezetik el egy közös csőrendszeren keresztül. Ez a kialakítás speciális követelményeket támaszt a csatlakoztatott gázkazánokkal szemben, különösen a biztonság és a hatékonyság szempontjából. A Biasi Recupera DGT NOX 24 S Magyarországon az egyetlen olyan gázkazán, amely rendelkezik minden szükséges hatósági és műszaki engedéllyel a gyűjtőkéményhez való csatlakoztatáshoz.
A jogszabályi környezet változásai miatt a társasházak tulajdonosai gyakran szembesülnek azzal a kihívással, hogy a tervezett kazáncsere során számos, egymásnak ellentmondónak tűnő előírásnak kell megfelelniük. A kazáncsere folyamata többlépcsős, és minden szakaszban kiemelt figyelmet kell fordítani a részletekre.
Lépésről lépésre a gázkazán kémény kialakításához gyűjtőkémény esetén
A gázkazán kéményének megfelelő kialakítása gyűjtőkémény esetén precíz tervezést és szigorú szabályok betartását igényli. Az alábbiakban részletezzük a legfontosabb lépéseket:
1. Lépés: A kémény típusának meghatározása
Az első és egyik legfontosabb lépés a meglévő kémény típusának pontos meghatározása. Ezt az információt általában a közös képviselő tudja megadni, vagy az épület műszaki leírásában is megtalálható, különösen az újabb építésű társasházak esetében. Amennyiben ezek nem állnak rendelkezésre, a kéményajtóban való betekintéssel, illetve a helyi kéményseprőipari vállalat adatbázisából is kikérhető a szükséges információ. Magyarországon a Protherm és Leier kémények, valamint a Schiedel W jelzésű gravitációs kémények általában megfelelnek a követelményeknek.
2. Lépés: Hő- és áramlástechnikai méretezés
A kazáncsere vagy új kazán telepítése előtt elengedhetetlen egy épületgépész mérnök által végzett hő- és áramlástechnikai méretezés. Ez a folyamat biztosítja, hogy az új kazán hatékonyan működjön, és az égéstermékek biztonságosan távozzanak a gyűjtőkéményen keresztül. A méretezés eredményei alapvetőek a további engedélyezési folyamatokhoz. Amennyiben épületgépész tervező szakemberre van szükség, a Biasi ügyfélszolgálata (+36-1-610-25-89) készséggel ajánl szakértőt.
3. Lépés: Előzetes kéményseprő szakvélemény kérése
A hő- és áramlástechnikai méretezés pozitív eredményét követően ki kell hívni a helyi kéményseprő vállalatot vagy a katasztrófavédelmet egy előzetes kéményseprő szakvélemény elkészítésére. Ehhez a következő műszaki dokumentumokat kell előkészíteni:
- Kazán CE engedélye: Bizonyítania kell, hogy a kazán rendelkezik a legfrissebb ErP 2018-as engedéllyel és C42-es minősítéssel, ami gyűjtőkéményre való csatlakoztathatóságot igazol.
- Kazán prospektusa és teljesítmény nyilatkozata: A készülék műszaki adatait tartalmazó dokumentumok.
- Hő- és áramlástechnikai méretezés: Az épületgépész mérnök által készített dokumentáció.
- Országos Katasztrófavédelmi Főigazgatóság és a kéményseprők által kiadott közös műszaki nyilatkozat: Ez a dokumentum foglalja össze a hatóságok álláspontját a tervezett rendszerrel kapcsolatban.
A szakvélemény megszerzése után következhet a tényleges kazáncsere. Fontos megjegyezni, hogy a kazán méretezéséért és a kéményre való csatlakoztathatóságért a hő- és áramlástechnikai méretezést elkészítő épületgépész mérnök vállalja a felelősséget, míg a kéményseprő és katasztrófavédelmi szakemberek véleményezési joggal rendelkeznek.
Kazáncsere telepítési lépései
A hivatalos engedélyek és szakvélemények birtokában megkezdődhet a kazáncsere és a kapcsolódó telepítési munkálatok.

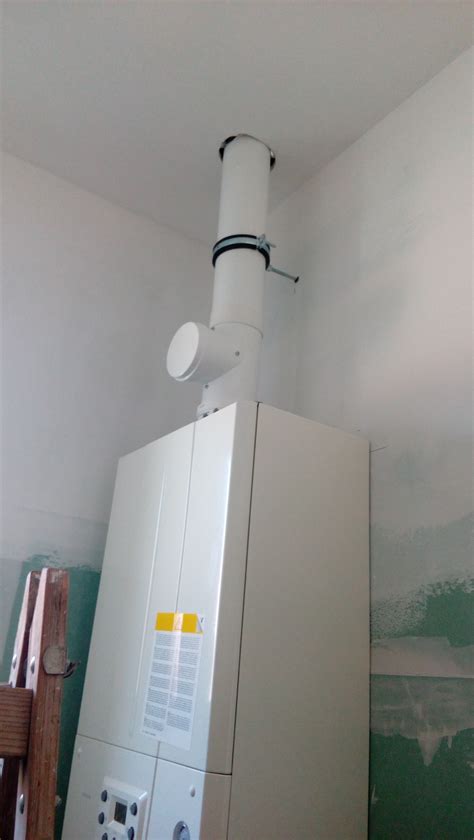

4. Lépés: Koncentrikus PPS elvezetés kialakítása
Kondenzációs kazánok esetében a kazánt és a kéményt összekötő új szakaszt koncentrikus PPS (polipropilén) elvezetésre kell cserélni. Ezt a feladatot a kiválasztott kivitelező végzi el.
5. Lépés: Kondenzátum elvezető kialakítása
A telepítés során a gyűjtőkémény alján kondenzátum elvezetőt kell kialakítani, és a kazán alján található kondenzátum szifont is be kell kötni a lefolyóba. Bár a kondenzációs kazánok alig párásítanak, a szabályoknak való megfelelés elsődleges szempont.
6. Lépés: A gázkazán beüzemelése
A telepítést követően az új gázkazánt kizárólag a Biasi Szakszervíz szakemberei üzemelhetik be. Ők képesek a készüléket olyan üzemmódra beállítani, amely a gyűjtőkémény sajátosságaival tökéletesen összhangban működik. A szakember az ingatlan és a család egyedi igényeihez igazítja a kazán teljesítményét, ami jelentős energiamegtakarítást eredményezhet.
Kondenzációs kazánok
Miért a BIASI?
A Biasi Recupera DGT Nox 24 kW-os turbo kazán kiemelkedik a piacon, mivel Magyarországon jelenleg ez az egyetlen olyan gyűjtőkéményre köthető gázkazán, amely rendelkezik az összes szükséges műszaki és hatósági engedéllyel. A készülék metán, propán és butángázzal egyaránt jól működtethető, zárt égésterű, így alacsony károsanyag-kibocsátással bír. Beépített by-pass és biztonsági szelepe révén gyűjtőkémény esetén is biztonsággal alkalmazható, ideális megoldás több lakásos házak fűtésrendszereinek kiváltására.
A Biasi több mint három évtizedes nemzetközi tapasztalattal rendelkezik, mintegy 180 000 kazánt gyártott és telepített az Európai Unió területén, így szinte minden felmerülő műszaki kérdéssel és problémával szembesültek már. Ehhez párosul egy tapasztalt épületgépész mérnök és kivitelező szakember hálózat, akik az ingatlan és a család igényeihez igazítják a kazán teljesítményét a legköltséghatékonyabb üzemeltetés érdekében. A készülékekre 2 év garancia vonatkozik, országos szervizhálózatuk pedig 150 ponton elérhető.
A gázkazán kémény kialakításának általános szempontjai
A fűtéskorszerűsítés, beleértve a kazáncserét és a kondenzációs kazánok telepítését, a teljes kiépítési költség tekintetében az egyik legdrágább folyamat. Azonban a befektetett pénz hosszú távon megtérül a hatékonyabb működés és az energiamegtakarítás révén. A kondenzációs kazánok különválasztják az égéstermék elszállítását és a friss levegő biztosítását, légtömör csővezetékeken keresztül. Ez a zárt égésterű rendszer biztosítja, hogy a kazán égéséhez szükséges levegő ne a lakótérből származzon, növelve ezzel a biztonságot.
Füstelvezető rendszerek kialakítása
A füstgázelvezető rendszerek többféle kialakításban, méretben és anyaggal készülhetnek.
- Turbós kazánoknál: Alu/alu rendszert alkalmaznak, ami porszórt alumínium külső és alumínium belső csővezetéket jelent. Ez szétválasztott rendszer esetén alumínium levegőbeszívó és alumínium füstgázelvezető elemeket foglal magában.
- Kondenzációs kazánoknál: PPS (polipropilén) műanyagcsövet használnak.
- Vegyes rendszerek: Meglévő hagyományos falazott vagy bélelt kéménybe helyeznek egy 80mm-es belső füstgázelvezető csövet (alumínium vagy PPS), a külső cső pedig a meglévő kémény.
A füstelvezető rendszerek kialakításánál fontos a mérőponttal ellátott indítóidom, a maximum 2 méteres oldalkivezetés, illetve a függőleges elvezetés esetén a tető kialakításának megfelelő tetőkivezető elemek. Függőleges elvezetésnél tisztítóidom elhelyezése is szükséges. A füstelvezető csövek hossza korlátozott, ezen hosszok felett a szétválasztott égéstermék elvezető rendszer kialakítása célszerű.
Kémény kiépítési költségek és biztonsági szempontok
A kémény kiépítési költségeit befolyásolja az égéstermék kivezetésének helye, a fizikai hozzáférés, valamint a biztonsági előírásoknak való megfelelés (pl. kémény kibúvó, kéményseprő járda, korlát). Ezen elemek hiánya a szakvélemény igénylésének megismétlését vonhatja maga után, ami további költségekkel jár.
A csomagajánlatban szereplő árak általában a készülék C-6-os égéstermék elvezetési kategória szerinti minősítését feltételezik. Akár készülékcseréről, akár új készülék vásárlásáról és felszereléséről van szó, azt kötelezően át kell adni a gázszolgáltatónak és a helyi kéményseprő vállalatnak. Ehhez nélkülözhetetlen a vásárolt készülék és a kémény együttes méretezése és ellenőrzése.
Ingyenes kéményméretezés
A BIASI turbós vagy kondenzációs kazán vásárlása esetén díjmentesen elkészíti a kéményméretezést bruttó 1 000 000 Ft-os vásárlás esetén, így közel 20 000 Ft megtakarítást biztosítva. Kivételt képeznek a gyűjtőkéményes füstgázelvezetési módok és a vegyestüzelésnél használt kémények, amelyekre egyénileg megszabott ár vonatkozik.
A méretezés során ellenőrzik a füstgáz távozását, valamint a kondenzációs vagy fagyásveszélyt. A méretezéseket a szolgáltatók által elfogadott CHM-BAU szoftverrel készítik, és a vezető tervező írja alá, így a dokumentum alkalmas a kéményseprő vállalat felé történő dokumentálásra.
Kondenzációs kémények: a modern megoldás
A kondenzációs kémények azok a kémények, ahol a füstgáz hőmérséklete alacsony, és a kazánból egy ventilátor fújja ki az égésterméket. Ezekre a korszerű kondenzációs kazánok telepítése esetén van szükség. A kazánokból távozó füstgáz rendkívül páradús, a hagyományos gázkazánok meleg égésterméke pedig még rengeteg fel nem használt energiát tartalmaz.
A kondenzációs kémények biztonságosak, egyszerűen telepíthetők, és különböző építészeti adottságok esetén is kivitelezhetők. Fontos tudni, hogy a kondenzáció hatására kiváló kondenzvíz igen savas, így a kondenzációs kéménynek is sav- és korrózióálló anyagból kell készülnie. Ezek a kémények hozzájárulnak a károsanyag-kibocsátás csökkentéséhez, és garantálják, hogy a füstgázok ne kerülhessenek a lakótérbe.
Koncentrikus és osztott rendszerek
A zárt égésterű készülékek kéményei lehetnek osztott vagy koncentrikus rendszerűek. A megfelelő rendszer kiválasztása a kazán és a helyszíni adottságoktól függ.

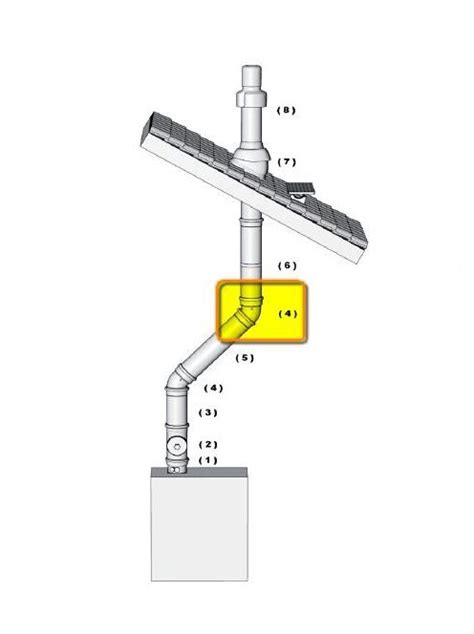

- Koncentrikus rendszer (cső a csőben): A kondenzációs kémények általában 60/100 vagy 80/125 mm méretűek. Ebben az esetben egy belső cső (füstgáz elvezetésére) és egy külső cső (levegő beszívására) alkotja a rendszert. A legtöbb esetben 80/80 mm rendszert alkalmaznak.
- Osztott rendszer: Külön csövön keresztül történik a füstgáz elvezetése és a levegő beszívása. Ezt főleg hosszú füstgázelvezető rendszereknél alkalmazzák, ahol a teljes hossz akár 40 méter is lehet.
A turbós és kondenzációs kéményeknél az anyag ára teszi ki a költségvetés nagy részét, mivel a speciális idomok előállítási költsége magas. Gyakran egy bonyolultabb turbós kémény többe kerül, mint maga a kazán.
FIGYELEM! A kondenzációs kéményekben túlnyomás van, mivel egy ventilátor fújja ki a füstgázt. A nem megfelelően kivitelezett kondenzációs kémény füstgáz kiszivárgását okozhatja a lakótérbe! Forduljon szakcéghez, és kérjen kéményseprő szakvéleményt a kivitelezőtől!
A kémény bélelés és a szerelt kémények
A kéménybélelés megfelelő felméréséhez szükséges megközelíteni a tüzelőberendezés helyét, a kémény alsó tisztítónyílását, a padlásteret és a kémény végét. Az ajánlat elfogadása után a kivitelezők helyszínre szállítják a turbós, kondenzációs kémény anyagát, és megkezdik a munkálatokat.
A szerelt kémény egy dupla falú, hőszigetelt rendszer, amely gyorsan szerelhető és bármilyen tüzelőberendezéshez alkalmazható. Három rétegből épül fel, és utólagosan is telepíthető, átrakható, ha szükséges, és biztonságos.
A gázkazánok és kéményeik jogszabályi és biztonsági előírásai
A gázkazánok égéstermékei szén-dioxidot, vízgőzt, nitrogént és kis mennyiségben egyéb gázokat, például szén-monoxidot tartalmaznak. A füstgáz hőmérséklete hagyományos gázkazánnal kb. 100°C, kondenzációsnál pedig 40-60°C körül alakul. A gázkazán kémény olyan anyagból kell, hogy álljon, ami ellenáll a hőmérsékletnek, a nyomásnak, a korróziónak és az akár savas kondenzációnak is.
A felesleges kondenzátum korróziót és a kazán belső alkatrészeinek károsodását okozhatja, így biztonsági kockázattal jár. A megfelelő elvezetés biztosítja, hogy a kondenzátum hatékonyan távozzon a kazánból. A tartós anyagok, mint például a fém (rozsdamentes acél, horganyzott acél vagy alumínium) vagy erősebb műanyag, javasoltak.
A kémény kialakítására vonatkozó előírásokat az ÉMI és az Építési Törvény részletezi. Ezek betartása nemcsak a biztonság, hanem az engedélyeztetés szempontjából is kulcsfontosságú. A gázkazán kémény előírásai szigorúan szabályozzák a telepítési feltételeket, mint például a kéményrendszer megfelelő dőlésszöge, a hőálló anyaghasználat, vagy a kondenzvíz elvezetésének módja.
A gázkazán kémény cső kialakítása akkor indokolt, ha egyetlen rendszerből szeretnénk fedezni a fűtést és a melegvíz-ellátást. Ilyenkor olyan kéménytípust kell választani, amely ellenáll a folyamatos terhelésnek és megfelelő huzatot biztosít a kazán számára.
Összességében elmondható, hogy a gázkazán kéményének kialakítása komplex feladat, amely szakértelmet és precizitást igényel. A megfelelő tervezés, a jogszabályi előírások betartása és a szakszerű kivitelezés elengedhetetlen a biztonságos és hatékony fűtési rendszer üzemeltetéséhez. Minden esetben javasolt szakemberre bízni a feladatot, hogy a gázkazán kémény cső vagy kémény a helyi előírásoknak és biztonsági szabványoknak megfelelően legyen telepítve.
