A tágulási tartály a rendszer „lengéscsillapító párnája” - megvédi a rendszert a túlnyomástól és kiegyenlíti a víz térfogatváltozásait. Amikor a víz felmelegszik, a térfogata növekszik - a víz „kitágul” (expanzió). A tágulási tartály kiegyenlíti ezt a térfogatnövekedést, hogy a rendszer ne lépje túl a biztonságos nyomást.
Kompenálja a víz térfogatváltozását felmelegedéskor (a víz kb. Fűtés: piros vagy szürke tartály, pl. TÚV / szivattyús rendszer: kapcsolja ki a szivattyút, engedje le a vizet a tartályból (pl. Fűtésnél: a tartály levegőnyomása kb. 0,2 bar-rel alacsonyabb legyen a rendszer statikus nyomásánál (a rendszer hideg víznyomása). Kút / szivattyú nyomáskapcsolóval: a levegőnyomást kb. 0,2 bar-rel a szivattyú bekapcsolási nyomása alá állítsuk. 2012/4. Figylem!
Ez a cikk 14 éve frissült utoljára. Folyadék hőközvetítésű fűtésrendszerek létezhetnek szivattyúk nélkül (gravitációs fűtés), létezhetnek radiátor nélkül (pl. padlófűtés), létezhetnek kazán nélkül (pl. távfűtési hőcserélő, napkollektor, hőszivattyú), és még sorolhatók lennének a nagy általánosságban használt egységek, de tágulási tartály egyik nélkül sem létezhet. Tehát a tágulási tartályok elhagyhatatlanok, de egy teljes rendszer bekerülési költsége mellett talán a legolcsóbb alkotók, ezért méltatlanul, de elhanyagoltan foglalkozik az épületgépész szakma velük.
Azt mindenki tudja az épületgépész szakmában, hogy a hidraulikai rendszerekben lejátszódó hőfokváltozások miatt a víz változtatja a térfogatát, melyet egy tömör, rendszerint fémből készült hálózat nem tud felvenni. A tágulási tartályok először nyitott formában jelentek meg. Ennek hátránya az volt, hogy a tartályban lévő víz folyamatosan érintkezett a levegővel, és abból oxigént oldott magába. Az oxigénnel dúsult víz a rendszerbe jutva korróziót okoz.
Emiatt a keletkezett salakanyag a keringésben zavarokat okozhatott, és korróziós pótlékot kellett az egyéb alkotók méretezésénél figyelembe venni, ami például a falvastagságban jelentkezett. A vastagabb anyag nagyobb anyagköltséget jelentett, tehát növelte a kialakítási költségeket.

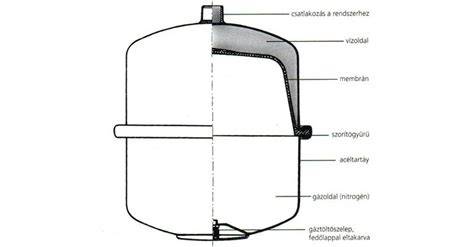

1. ábra: 1. gáztér; 2. membrán; 3. víztér 4. vízfelvétel; 5. Emlékszem, hogy 35 éve már változó nyomású zárt tartályt szereltek fel az első cirkós fűtésű otthonunkba, így elmondható, hogy régi „találmányról” van szó. Ennek lényege, hogy a táguló víz egy olyan tartályba kerül, melyben egy fix légpárna van, és ezt egy gumimembrán választja el a víztértől. Ez a membrán hivatott megakadályozni a légpárna vízben való oldását. Mivel nincs oldás, nincs oxigén, nincs, vagy legalábbis jóval kisebb a korrózió (1. ábra).
Természetesen létezik más konstrukció is, ahol a víz a tartály szájánál, a belépő csonknál rögzített zsákmembránba áramlik be. Ezen konstrukciónak is van előnye. Ezáltal olyan zárt rendszerekben is használható, melyek oxigént is tartalmaznak. Ilyen lehet egy diffúzió ellen védetlen műanyagcsöves padlófűtés-rendszer, mely nem tartalmaz olyan acél/ vas egységeket, melyek korrodálhatnak. Ha membrános szerkezetű a tartály, akkor a tartály szájánál nincs gumi, mert a tágulási folyamatok kezdeténél a még hidegebb víz eltolta azt, és a később befolyó melegebb víz már egy hidegebb vízzel találkozva és lehűlve nem, vagy kevésbé károsítja a membránt.
Az eddig említett kivitelek a változó nyomású tartályok. Amikor a víz beáramlik a tartályba, a légpárnát összenyomja, tehát emelkedik a nyomás, ha kiáramlik, akkor csökken. A hőfokváltozás szerint változik. Léteznek állandó nyomású zárt tágulási tartályok is (2. és 3. kép). Ezeknél a kiviteleknél egy automatika biztosít kompresszor vagy szivattyú segítségével állandó nyomást a rendszerben, speciálisan átalakított zárt tágulási tartállyal.
(Létezik még szivattyús nyomástartó berendezés - sajnos magyar gyártásban - nyitott tartállyal kombinálva. Ezt nevezhetjük korrodáló berendezésnek is. Igaz, nagyon olcsó, pedig már létezik kínai gyártású zárt tágulási tartály is a piacon.)
Az állandó nyomású készülékek rendszerint még egyéb kiegészítő funkciókkal is el vannak látva, mint például automatikus vízpótlás, rendszer-gáztalanítás, épületfelügyeleti riasztások. Ha csak a tágulási folyamatok kezelését vesszük figyelembe, akkor nagy általánosságban kb. 1000 kW hőteljesítményig a változó nyomású tartályok a feladatot gazdaságosabb bekerülési költséggel tudják ellátni.
2-3. ábra: Léteznek állandó nyomású zárt tágulási tartályok is. A tágulási tartályok kiválasztásánál figyelembe kell venni, hogy milyen funkciójú rendszerben kívánjuk alkalmazni. Egy fűtés/hűtésrendszerbe szánt tartályt ivóvizes körben nem szabad alkalmazni. A fűtési tartályok nem felelnek meg az élelmiszer‑tisztaság és a korrózióállóság követelményeinek. Fordítva már inkább lehetséges, de miért építenénk be egy magasabb árú - igaz, magasabb műszaki tartalmú - terméket, ha arra a tartalomra nincs valójában szükség?
(Ferrarival araszolni a városi dugóban? 3. Egy szolár kör glikolos vizét is el kell viselnie a membránnak. Ha a szempontoknak megfelel a kiválasztott tartály, akkor már csak annak mérete lesz a kérdés. A zárt tágulási tartályok méretének kiválasztására most nem térünk ki, azt remélhetőleg az épületgépészeti szakmában mindenki tudja. Ha nem, akkor vagy önképzés javasolt, vagy a gyártók képviseletével kell egyeztetni. Bizonyára mindegyik szívesen, ingyen, bérmentve segíteni fog.)
A tartályok légoldali előfeszítésének helyes beállítása (4. ábra) a legfontosabb. A tartályok légoldali előfeszítési nyomása (P0) minimálisan ellen kell álljon a rendszer hidrosztatikus magasságából (H) adódó statikus nyomásnak (Pst). Ekkor, teljes feltöltés esetén, amikor a legfelső szinten nincs még túlnyomás, csak tele van a csőrendszer, a tartály is üres még. Erre javasolt rászámolni plusz 0,2 bar nyomást. Ha 100 °C feletti hőmérsékletek is lehetnek a rendszerben - ilyen lehet például egy szolár rendszer -, akkor a gőznyomást is figyelembe kell venni.
6. ábra: A Pe nyomás az üzemelés során bekövetkező legnagyobb normál üzemi nyomás. Fűtés esetén ez a maximális hőfok elérése, hűtés esetén egy nyári leállás során történő teljes rendszer-átmelegedés (általában kb. Tehát kell legyen a tartályban annyi víz, hogy a feltöltési hőmérsékletről a leghidegebb hőmérsékletre lehűlve a Pa = Po + 0,3 bar nyomás még fennálljon. Hűtési rendszer esetén ki kell számolni, hogy amikor abban a legalacsonyabb hőfok esetén P0 + 0,3 bar lesz, akkor a feltöltési hőmérsékletre melegedve mekkora lesz a nyomás. Ebből kell feltölteni a rendszert.
7. Ha helyesen lett a tágulási tartály térfogata kiválasztva, beállítva, és feltöltve, bízvást hibátlanul fogja feladatát ellátni 1-2 évig. Ha a tartály egy-két mérettel nagyobb lett, mint a matematikailag számolthoz legközelebbi, akkor a megfelelő működés még tovább biztosított. Azért nem sokkal tovább, mert a világon még egy gyártó sem találta fel a karbantartásmentes tágulási tartályt. A membránok porózussága miatt idővel diffundálhat a légtartalom a víztérbe.
8. ábra: Mivel a membránok, zsákok hőtűrő képessége általában maximum 50-70 °C, meg kell akadályozni, hogy annál melegebb víz kerüljön érintkezésbe velük. 9. ábra: Régebben az előírások nem tették lehetővé elzáró szerelvény telepítését tágulási tartály elé, most már lehet véletlen elzárás ellen védett szelepeket alkalmazni. Ezek rendszerint ürítőcsonkkal is rendelkeznek (9. ábra).
A tágulási tartály fontos szerepet játszik Vaillant kazán fűtési rendszerében: megelőzi a fűtési rendszerben fellépő nyomásingadozásokat. Egy hibás vagy elöregedett tágulási tartály nyomásproblémákat okozhat, ami a kazán hatékonyságát és élettartamát is csökkentheti, valamint elég gyakran a biztonsági szelepünk is a tartállyal együtt meghibásodik. Kínálatunkban kizárólag új, gyári és utángyártott Vaillant tágulási tartályokat talál.
A tágulási tartályok fő feladata a nyomásingadozások kiegyenlítése, amit a hőmérséklet-változások okoznak. A membrán egy oldalon víz, a másikon levegő vagy nitrogén található. Amikor a fűtési rendszerben nő a nyomás, a membrán kitágul, így kiegyenlíti a nyomáskülönbséget. A tágulási tartályt érdemes úgy elhelyezni, hogy minél rövidebb legyen a vezeték, elzáró szerelvények nélkül.
A tágulási tartály kiválasztása és üzembe helyezése a fűtési rendszer megbízható működéséhez nélkülözhetetlen. A zárt tartályok előnye, hogy zárt környezetben tartják a gázt, és a membrán védi a vizet a levegő oldódásától. A nyitott tartályok gravitációs rendszerekhez valók, míg a zártak modern rendszerekhez. A tartályok méretét a rendszer térfogata, a hőmérséklet-különbségek és a nyomás alapján számítják ki. A tartály feladata a tartályon belüli nyomás stabilizálása és a túlzott nyomás megelőzése.
Ha helyesen lett a tágulási tartály kiválasztva, beállítva, és feltöltve, akkor hosszú távon megbízhatóan működik. A légoldali előfeszítés és a felügyelet fontos, mert a diffúziós vagy korróziós problémák idővel felmerülhetnek. A karbantartás során évente ellenőrizni kell a tartály állapotát és szükség esetén a membránt vagy a tartályt kicserélni.
Honnan tudom, milyen méretű tartály kell? A rendszer térfogatából, a hőmérsékletből és nyomásból számítható. A tartályok elhelyezése és méretezése a fűtési és vízmelegítési rendszerek fontos része, amely biztosítja a megbízható és biztonságos üzemelést. A nyitott tágulási tartály a régebbi, gravitációs rendszerekhez való, míg a zárt modern rendszerekhez megfelelők. A membrános tartály egyik oldalán víz, a másik oldalon levegő vagy nitrogén található; a membrán megóvja a levegő és víz érintkezését, így csökkentve a korróziót.
Gyakorlati beépítés és karbantartás
- Elhelyezés: Határozza meg a tágulási tartály helyét a rendszerben.
- Csatlakozás: Kialakítása a menetes csőcsatlakozásokkal és elzárószerelvények nélkül, ha lehet.
- Felszerelés: Csatlakoztassa a tartályt a rendszerhez.
- Rendszer beindítása: Kapcsolja vissza a fűtési rendszert és ellenőrizze a tartály működését.
- Beállítás és karbantartás: Győződjön meg róla, hogy a légoldali előfeszítés helyes, és ellenőrizze az esetleges szivárgásokat.
Hőtágulási tartály telepítése - Amtrol Tech útmutatók

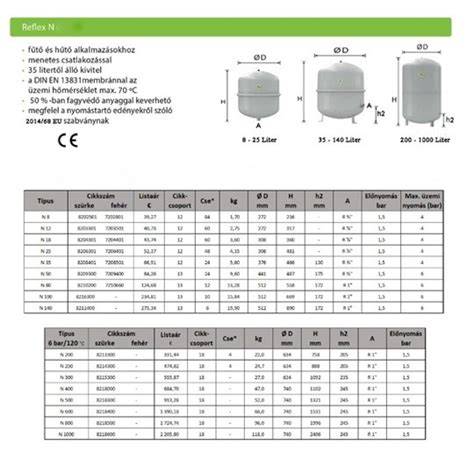

Ha a tartály túl kicsi, a rendszer túlnyomásos lehet; ha túl nagy, feleslegesen növeli a költségeket. A prémium gyártók - mint a Flamco, Varem vagy Reflex - hosszabb élettartamot és magasabb üzembiztonságot garantálnak. A holland Flamco kiváló korrózióvédelmet és megbízhatóságot kínál, az olasz Varem széles méret- és nyomásválasztékkal rendelkezik, a német Reflex prémium minőséget ígér, míg a Megatherm a megfizethetőség és minőség egyensúlyát képviseli. A gravitációs rendszerek egyszerű felépítésük miatt kedvezőek, míg a modern rendszerek standard elemei a falikonzolok, csatlakozók, biztonsági szelepek és nyomásmérők.
Hogyan válasszuk ki a méretet? A rendszer térfogatából, a hőmérsékletkülönbségekből és a nyomásból számítható. A nyitott tartály a gravitációs rendszerekhez való, a zárt tartály pedig a modern zárt fűtéshez. A tágulási tartály feladata a nyomás kiegyenlítése a hőmérséklet változásai által okozott térfogatváltozások miatt. A tartály belsejében a membrán elválasztja a vizet a gáztól; a víz nyomása a membránon keresztül hat a gáztérre.
