Görgősláncok és lánckerék fogak kopásának megelőzése, karbantartása és méretezése

A láncszemek és a lánckerékfogak egymásba kapaszkodnak, így alakzáró kapcsolat jön létre. Az ipari szabványméretek a gyártók különböző gépein egységesítik ezen alkatrészeket. A görgősláncok idővel elkopnak, és ez érvényes a lánckerék fogaira is. Minél nagyobb az átvitt erő, és minél koszosabb a környezet, annál előbb jelentkezik a kopás. A hibára abból ismer rá az ember, hogy a lánc megnyúlik, aminek következtében nem ül be a fogárokba, hanem a lánckerék fogának oldalán kapaszkodik.

Az alkatrész beszerzésekor csak arra kell figyelni, hogy a megfelelő láncot vásároljuk meg. Hogy minden rendben menjen, vigyük magunkkal a gyári láncot vagy pedig pontosan vegyük le méreteit tolómérővel. A láncforgalmazó akár személyesen, akár telefonon pontos felvilágítást tud adni, hogy mely fontos méretek megadása szükséges. A legbiztosabb viszont természetesen az, ha a típusjelzés alapján érdeklődünk a lánc után, melyet a heveder oldalába vésve találunk meg. Amire még érdemes odafigyelni, hogy léteznek a normától eltérő egyéb láncok is.

A DIN szabvány szerint készült láncok nem csak az előírt méreteknek, hanem a szakítóerőnek is megfelelnek. A méretek tolómérővel könnyen ellenőrizhetők, de hogy az előírt minimális szakítóerőnek megfelel-e, azt egy laikus már nem tudja megállapítani. A lánckopás problémája tulajdonképpen abban rejlik, hogy a lánc mindig hosszabb lesz, azaz nyúlik. Mivel a fogak közti távolság a lánckerekeken alig vagy nem változik, egy idő már nem passzol a lánchoz. Extrém estekben a lánc már felmászik a fogak csúcsára. Ha szükség van a láncfeszesség korrigálására, akkor már feltételezhető a lánc nyúlása. Lecserélni akkor kell, ha egy új lánchoz képest körülbelül három százalékos a megnyúlás. Nem kell ahhoz specialistának lenni, hogy ránézésre megállapítsuk a nyúlás mértékét. Legyen a módszer egyszerű: használt és új láncot egymás mellé feküdtetve nézzük meg a hosszát.

A kopás nem csak a láncot, hanem a lánckerék fogait is veszélyezteti. Alapszabályként 3:1 arány érvényes: három új lánccsere után cserélni kell a kapcsolódó lánckerekeket is. A görgősláncban megkülönböztetünk belső és külső láncszemeket. A belső láncszemhez tartozik kettő darab belső heveder. E hevederek kettő darab furatába perselyeket préselnek be szorosan. A láncszem külső hevedereiben találhatók a szorosan bepréselt csapok. Ezek a csapok az egyszerűbb szerelhetőség érdekében, egy kicsivel kisebb átmérőjűek, mint a hüvely. Miután minden egyes elemet összeszerelnek, a csapokat elszegecselik. A minőségi láncok elemeit felül O-gyűrűk tömítésik, megnövelve a görgőslánc élettartamát.

Az osztás mérése és a belső hevederek közötti távolság mérésére adatok állnak rendelkezésre. Amennyiben új láncot szeretne rendelni, adja meg a lánc hosszát, de ne centiméterben vagy milliméterben, hanem az elhasznált lánc görgőinek száma alapján. Az osztás: a két csap tengelye közti távolság. A belső méret: a belső hevederek közötti távolság. Forrás és kép: AXIÁL Mezőgazdasági Híradó 2016. III. szám 38-39. A görgősláncok jelentős része ISO R606 szabvány szerint kerül kialakításra, amely az angol BS228 szabvány alapján készült, ezért gyakran ISO (BS) görgősláncnak nevezik. A felépítésük csapból, görgőből, összekötő lemezből (piskóta) áll. Az alkatrészek anyaga és kivitele határozza meg a görgősláncok minőségét. Az ISO szabvány nem határoz meg erősített kivitelekre normát, az erősített ISO görgősláncok a gyártók egyedi elképzelései alapján készülnek.

Három fő méretparaméterrel jellemezhetjük egy erőátviteli láncot: osztás, görgőátmérő és belső szélesség. Az osztás meghatározza, hogy mekkora osztású lánckerék használható hozzá; a görgőátmérő a hüvelyre húzott görgő külső átmérője, amely érinti a lánckerék fogainak tövéhez kialakított ívet; a belső szélesség pedig a két összekötője között mért távolság, amely meghatározza a használható lánckerék szélességét. A collméretek és a metrikus osztások közti összefüggés azért fontos, mert a görgősláncok méretezése jellemzően collméretekben történik. A BS a British Standard rövidítése; az azonosító szám után B betű ezt a kapcsolatot jelzi. Az ISO görgősláncok száma a collméret 1/16-od része. Példák: a 06B jelölés 6/16 coll, a 08B 8/16 coll, a 10B 10/16 coll, a 12B 12/16 coll, a 16B 16/16 coll, a 20B 20/16 coll, a 24B 24/16 coll, a 28B 28/16 coll, a 32B 32/16 coll, a 40B 40/16 coll, a 48B 48/16 coll.

A görgősláncok az ipari és mezőgazdasági gépeknél kiemelt szerepűek, különösen a nagy teherbírású és hosszú élettartamú alkalmazásokban. Az ISO és BS szabványos kivitelek megbízható erőátvitelt biztosítanak nagyobb tengelytávolság esetén is. Az ASA kivitel colos osztású hajtólánc, amely széles körben elterjedt az ipari hajtásokban. A lánc méretezése ANSI szabványon alapul, simplex, duplex és triplex kivitelben is kapható, méteráru formában elérhető. Egyenes oldalhevederrel készül, elsősorban szállítópályákhoz és vízszintes mozgatáshoz, megnövelt osztással rendelkező kivitelben pedig hosszabb távokat is képes áthidalni. A rozsdamentes acélból készült változat magas korrózióállósággal rendelkezik, ideális élelmiszeripari, vegyipari és nedves vagy agresszív környezetekben használatra. A tengelyek cső formájú kialakítása közvetlen kapcsolatot biztosít a lánctagok között, a lánctagokra rögzített fellek pedig egyedi alkatrészek vagy vezetékek felszerelését teszik lehetővé. Az oldalirányban kiálló csapok rögzítési lehetőséget biztosítanak különféle szállítóelemek számára.

A görgősláncok különböző típusai között találhatók: párhuzamos oldalú, gumiprofilos és csőcsapos kivitelek. A parhuzamos hevederes lánc szállítási feladatokhoz ideális; a gumiprofilos lánc pedig sérülékeny anyagok szállítására kiváló. A csapos görgőslánc nyújtott osztással érhető el, hosszabb átviteli távolságokat biztosítva. A rozsdamentes görgősláncok hosszú távú üzemet tesznek lehetővé, mert ellenállóbbak a környezeti hatásokkal szemben; minimális karbantartás mellett is megbízhatóak. A felhasználók által gyakran figyelt tényező a kopás és a nyúlás, amely a berendezések zaját és hatékonyságát is befolyásolja.

Az élelmiszeriparban és a gyógyszeriparban használt görgősláncokra különös figyelmet érdemes fordítani a higiénia és a gyártási körülmények miatt. A rozsdamentes görgősláncokat ilyen környezetekben használják a korrózióállóság és tisztíthatóság miatt. A karbantartás során fontos a kenőanyag kiválasztása és alkalmazása: a két fém érintkezési felületein a megfelelő viszkozitású láncspray legyen jelen. A száraz tisztítás után érdemes vékony rétegben bekenni a láncot, elkerülve a szennyeződéseket. A kiválasztásnál figyelembe kell venni, hogy a görgősláncok élettartama a kiválasztott anyagminőségtől és technológiától függ. A vállalatunknál megtalálhatóak különböző profilú görgősláncok és alkatrészek, melyek között a 5 méteres kiszerelés a leggyakoribb, nagyobb méret esetén pedig 2,5 méteres tekercsben érhetők el. A webáruház kategorizálása megkönnyíti a megfelelő méretű görgőslánc gyors megtalálását. Csomagolásukban egy darab egyenes patentszem található.

Az élelmiszeripari és gyógyszeripari alkalmazások megkívánják a specifikus komponensek gondos kiválasztását. A kopás és a nyúlás megfigyelése érdekében érdemes rendszeres ellenőrzést tartani, és azonnal intézkedni, ha a lánc már jelentős megnyúlást mutat. A görgősláncok hosszú élettartama érdekében ajánlott minőségi anyagokat és modern gyártási technológiákat választani. A kopásállóság megítéléséhez fontos a használaton kívüli időszakokban történő tisztítás és olajozás is, mert a szennyeződés gyorsítja az elhasználódást. A görgősláncok kiválasztásánál és karbantartásánál forduljon hozzánk bizalommal, vásároljon tőlünk kimagasló minőségű gépelemeket, köztük görgősláncokat is!

Összegzésként: a görgősláncok alapvető részeinek és a kapcsolódó alkatrészeknek a megfelelő kiválasztása és rendszeres karbantartása biztosítja a hosszú távú megbízhatóságot, különösen nagy teherbírású és nedves-korróziónak kitett környezetekben. A modern technológiával készülő ISO BS szabványos láncok kezelése egyszerűbbé teszi az üzemeltetést, és minimalizálja a nem tervezett leállásokat.

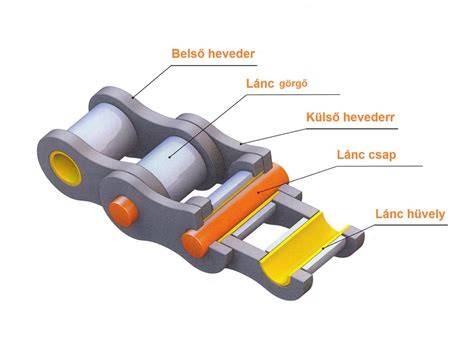

A görgőslánc részei a következők: külső és belső heveder, hüvely, görgő, valamint a csapszeg. Ezek az alkatrészek a következőképpen alkotják, illetve építik fel a görgősláncot. A csapszegek és a rájuk húzott hüvelyek valósítják meg a görgős lánc csuklós kapcsolatát, a hevederbe illesztett hüvely pedig a lánc merevségét adja. A hüvelyre húzott görgő biztosítja a görgős lánc kopásvédelmét.

1. Az osztás mérése és a belső hevederek közti távolság mérése.
2. Az osztás: a két csap tengelye közti távolság.
3. A belső méret: a belső hevederek közötti távolság.

Ha kérdése van a görgősláncokkal kapcsolatban, bátran keressen fel bennünket! A görgősláncok szinte hozzátartoznak a mindennapjainkhoz, legyen szó bicikliről vagy ipari gépekről. A kopás és a nyúlás megfigyelése kulcsfontosságú a megbízható működés érdekében.
