A háztartási gépek szigetelésének ellenállása: Biztonság és hatékonyság mérése

A háztartási gépek szigetelésének ellenállása kritikus tényező az elektromos biztonság, a berendezések élettartama és az energiahatékonyság szempontjából. A nem megfelelő szigetelés áramütést, tűzveszélyt, valamint a készülékek idő előtti meghibásodását okozhatja. A szigetelési ellenállás mérésére szolgáló speciális eszközök, az úgynevezett szigetelésvizsgálók, nélkülözhetetlenek a villanyszerelők, mérnökök és karbantartó szakemberek számára. Ezek a műszerek biztosítják, hogy az elektromos rendszerek biztonságosak, hatékonyak és megfeleljenek az ipari szabványoknak.

Ebben az útmutatóban részletesen bemutatjuk a szigetelési ellenállás mérésének fontosságát, a mérőeszközök kiválasztását és használatát, az eredmények értelmezését, valamint a felmerülő problémák megoldását.

Mi az a szigetelési ellenállásmérő?

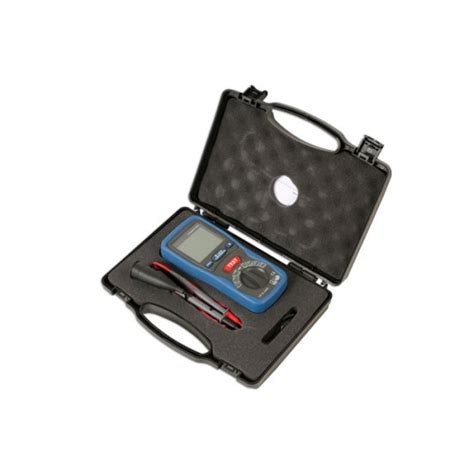

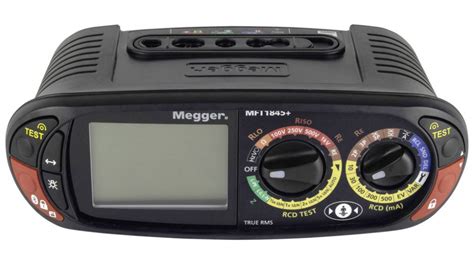

A szigetelésvizsgáló, amelyet gyakran „megohmmérőnek” vagy „meggernek” is neveznek, egy olyan speciális eszköz, amely az elektromos szigetelés ellenállását hivatott mérni. Ez az ellenállás határozza meg, hogy egy szigetelőanyag milyen hatékonyan akadályozza meg az elektromos áram nem kívánt szivárgását.

Alapelv

A szigetelésvizsgáló működésének alapelve egyszerű, mégis rendkívül hatékony. A készülék egy magas, egyenáramú tesztfeszültséget (jellemzően 100V és 2500V között, de speciális esetekben ennél magasabb vagy alacsonyabb feszültséggel is) kapcsol az vizsgálandó szigetelőanyagra vagy az elektromos rendszer szigetelésére. Ezt követően méri az ezen a szigetelésen keresztül folyó rendkívül kis szivárgási áramot. Az Ohm törvényének (U = I * R) alkalmazásával, ahol U a tesztfeszültség, I a mért szivárgási áram, a készülék kiszámítja a szigetelési ellenállást, amelyet általában megaohm (MΩ) vagy gigaohm (GΩ) egységben fejeznek ki.

Miért fontos a szigetelési ellenállás mérése?

A megfelelő szigetelés kulcsfontosságú az elektromos rendszerek biztonságos és megbízható működéséhez. Biztosítja, hogy az elektromos áram csak ott folyjon, ahol azt szánták - a vezetőelemeken keresztül a fogyasztókhoz -, és ne szivárogjon el a környezetbe vagy a föld felé. A gyenge vagy sérült szigetelés komoly problémákhoz vezethet:

Áramütés: A nem megfelelően szigetelt berendezések érintése életveszélyes áramütést okozhat.
Berendezés károsodása: A szivárgó áramok túlmelegedést, ívképződést és a készülék alkatrészeinek idő előtti elhasználódását idézhetik elő.
Tűzveszély: A gyenge szigetelésből eredő túlmelegedés vagy szikraképződés könnyen tüzet okozhat.
Energiahatékonyság: A szivárgó áramok energiapazarlással járnak, növelve az üzemeltetési költségeket.

Egy normál ellenállásméréssel nem mutathatók ki a szivárgó áramok. A szigetelési ellenállás mérése viszont egy nagyon fontos támpontot adhat az esetleges átvezetésekre. Tökéletes szigetelés esetén a szigetelési ellenállás elméletben végtelen nagy. A valóságban azonban a szennyeződések, a páratartalom, az anyag öregedése és egyéb környezeti tényezők hatására a berendezések vagy a vezetékek szigetelési ellenállása csökken. A kis mértékű átvezetések általában gigaohm (GΩ) nagyságrendben jelentkeznek.

Szigetelési ellenállás - alapok

Hogyan válasszunk szigetelésvizsgálót?

A megfelelő szigetelésvizsgáló kiválasztása több tényezőtől függ, beleértve a márkát, a rendelkezésre álló költségvetést és a szükséges funkcionalitást.

Márka-összehasonlítás

Számos gyártó kínál kiváló minőségű szigetelésvizsgálókat. Néhány ismert és megbízható márka:

Honeytek: Ez a márka nagy pontosságú, hordozható tesztereiről ismert. Például az A4430 és A4431 modellek széles körben használatosak karbantartási és ipari területeken.
Keysight (korábban Agilent): Prémium kategóriás választékot kínál, erős hírnévvel, de gyakran magasabb áron.
Fluke: A szigetelési ellenállás vizsgálatára szakosodott, robusztus felépítésű, világszerte népszerű márka, amely megbízható és tartós készülékeket gyárt.

Ármegfontolások

A szigetelésvizsgálók ára jelentősen eltérhet a modelltől és a funkcióktól függően.

Belépő szintű modellek: Ezek általában megfizethetőbbek, és alkalmasak otthoni, illetve könnyű kereskedelmi használatra.
Professzionális modellek: Magasabb áron kaphatók, de szélesebb méréstartományt, több tesztfeszültséget és fejlettebb funkciókat kínálnak, amelyek elengedhetetlenek komplexebb ipari alkalmazásokhoz.

Funkcióigények

A választás során érdemes figyelembe venni a következő funkciókat:

Méréshatár kiválasztása: Automata (a készülék maga választja ki a megfelelő tartományt) vagy manuális (a felhasználónak kell beállítania).
Tesztfeszültség szintek: A vizsgált berendezés típusától és feszültségosztályától függően különböző tesztfeszültségekre lehet szükség, általában 100V és 2500V között. Kisebb feszültségű, érzékenyebb berendezésekhez (pl. rövid vezetékszakaszok, koaxiális kábelek) léteznek speciális, alacsonyabb feszültségű (pl. 2.5V) vizsgáló készülékek is, amelyek akár 50 GΩ-ig is mérhetnek. Közepes feszültségű rendszerekhez 1000V-ig, míg magas feszültségű rendszerekhez 5000V-ig terjedő tesztfeszültséggel működő készülékek állnak rendelkezésre.
Adatnaplózás: Ha hosszú távú karbantartási nyilvántartásokat szeretnénk vezetni, fontos funkció lehet az automatikus adatmentés.
Hordozhatóság: Könnyű, akkumulátoros működésű modellek ideálisak terepi használatra.

Tipp: Általános célú, széles körű felhasználásra a Honeytek A4430 modell, automatikus méréshatárváltással és 20 GΩ-ig terjedő méréshatárral, ideális választás lehet. Professzionális és ipari alkalmazásokhoz, ahol nagy pontosságra van szükség, az A4431 modell kézi méréshatárváltással ajánlott.

A szigetelésvizsgálat végrehajtása

A szigetelésvizsgálat elvégzése pontos és megbízható eredményekhez precíz eljárást igényel.

Előkészületek

Mielőtt bármilyen mérést végeznénk, elengedhetetlen a megfelelő előkészületek megtétele:

Feszültségmentesítés: A mérést mindig feszültségmentesített berendezéseken szabad végezni. Soha ne használjon szigetelésvizsgálót élő áramkörön, mert ez károsíthatja a műszert és életveszélyes helyzetet teremthet.
Tisztítás: Győződjön meg róla, hogy a vizsgálandó felület tiszta és száraz. A szennyeződések és a nedvesség jelentősen befolyásolhatják a mérési eredményeket, csökkentve a mért ellenállást.
Csatlakozások ellenőrzése: Győződjön meg róla, hogy a mérővezetékek csatlakozói tiszták és szorosan illeszkednek a vizsgáló műszer és a vizsgálandó berendezés csatlakozóihoz.

A mérés folyamata

A szigetelésvizsgáló használata során figyelembe kell venni néhány fontos szempontot:

Kondenzátor jelleg: A mérés során alkalmazott magas tesztfeszültség a vizsgált vezetéket (különösen a koaxiális kábeleket) kondenzátorként tölti fel. Emiatt a mért ellenállás értéke nem azonnal stabilizálódik, hanem fokozatosan közelíti meg a végső értéket. A mérés közben a mért értéket csak lassan közelíti meg a vizsgáló műszer. Ezért a 1 percnél rövidebb idejű mérések félrevezető eredményt adhatnak.
Stabilizálódási idő: A megbízható eredmény érdekében a mérést elegendő ideig kell végezni, amíg a mért érték stabilizálódik. Egyes esetekben, különösen régi vagy nagy kapacitású vezetékeknél, ez akár 2-3 percet is igénybe vehet.
Töltés eltávolítása: A feszültség lekapcsolása után a mért vezetéken potenciálkülönbség maradhat a kondenzátor jelleg miatt. Annak megérintése előtt elengedhetetlen a vezeték rövidre zárásával a felgyülemlett töltés eltávolítása.

Az eredmények értelmezése

A szigetelésvizsgálat eredményeit többféleképpen is elemezhetjük, figyelembe véve a szabványokat és a környezeti tényezőket.

DAR és PI értékek

A szigetelés minőségének jellemzésére két fontos mutatót használnak:

DAR (Dielectric Absorption Ratio - Dielektromos abszorpciós arány): Ez a mutató a rövid távú elnyelési tulajdonságokat értékeli. Általában a 1 perces és a 10 perces mérés során mért szigetelési ellenállás hányadosaként számítják ki. A DAR érték azt mutatja meg, hogyan változik a szigetelési ellenállás az idő múlásával.
PI (Polarization Index - Polarizációs index): Ez a mutató a szigetelés minőségének hosszabb távú mértékét adja. Ez a 10 perces és az 1 perces mérési érték hányadosa. A magasabb PI érték általában jobb szigetelési minőségre utal.

Mind a DAR, mind a PI értékek együtt használhatók a szigetelés állapotának jellemzésére, és segítenek felderíteni a szigetelőrétegek valamelyikének hibáját.

Szabványok és ajánlások

A különböző típusú berendezésekhez és rendszerekhez eltérő minimális szigetelési ellenállási értékek tartoznak. Az 500V-ig terjedő telepítések esetén, amelyeket gyakran használnak 230V vagy 380V-os hálózatról működő eszközöknél, általában 500V-os vizsgálati feszültséget használnak. A kritikus berendezések esetén legalább évente egyszer, zord környezetben pedig gyakrabban kell szigetelésvizsgálatot végezni.

Környezeti tényezők hatása

A mérések eredményeit jelentősen befolyásolhatják a környezeti feltételek, különösen a hőmérséklet és a páratartalom.

Hőmérséklet: A szigetelési ellenállás általában csökken a hőmérséklet emelkedésével. Ezért a méréseket mindig azonos hőmérsékleten kell végezni, vagy a mért értékeket korrigálni kell a hőmérséklet-függőség figyelembevételével. Korrekciós diagramok állnak rendelkezésre a pontosabb kiértékeléshez. Például, ha egy mérést alacsonyabb hőmérsékleten végeztünk, mint a referencia hőmérséklet, akkor a mért érték várhatóan magasabb lesz.
Páratartalom: A magas páratartalom szintén csökkenti a szigetelési ellenállást, mivel a nedvesség vezetőképes réteget képezhet a felületeken.

Gyakori problémák és megoldásaik

A szigetelésvizsgálat során többféle problémával találkozhatunk. Íme néhány gyakori hiba és azok lehetséges okai és megoldásai:

Ingadozó leolvasások:
- Ok: Nedvesség a szigetelésben vagy a mérővezetékekben, laza csatlakozások.
- Megoldás: Szárítsa meg a berendezést, ellenőrizze és szükség esetén cserélje ki a mérővezetékeket, győződjön meg a csatlakozások szilárdságáról, majd ismételje meg a tesztet.
Nagyon alacsony ellenállásérték:
- Ok: Sérült szigetelés, szennyeződés, rövidzárlat.
- Megoldás: Tisztítsa meg vagy javítsa meg a berendezést a feszültség alá helyezés előtt. Ha a szigetelés fizikailag sérült, azt cserélni kell.
Nincs leolvasás a kijelzőn:
- Ok: Lemerült elemek, rosszul behelyezett elemek, helytelen csatlakozások, a készülék meghibásodása.
- Megoldás: Cserélje ki az elemeket, ellenőrizze a polaritást és a csatlakozásokat. Ha a probléma továbbra is fennáll, a készülék hibás lehet.
Túllépő mérési tartomány (Overload / OL):
- Ok: A szigetelés rendkívül jó (nagyon magas ellenállású), vagy nyitott áramkör (szakadás) a vizsgált pontok között.
- Megoldás: Ellenőrizze a bekötést, hogy nincs-e szakadás a vizsgált körben. Ha a bekötés rendben van, és a műszer mégis túllépési értéket mutat, az a szigetelés kiváló minőségére utal. Ilyenkor használjon megfelelő tesztfeszültséget.

Gyakran Ismételt Kérdések (GYIK)

Milyen gyakran kell szigetelésvizsgálatot végezni?Kritikus berendezések és rendszerek esetén legalább évente egyszer javasolt a vizsgálat. Zord környezetben (pl. magas páratartalom, nagy hőingadozás, ipari szennyeződés) gyakoribb ellenőrzésre lehet szükség.
Használhatók-e szigetelésvizsgálók élő áramkörökön?Nem. A szigetelésvizsgálók kizárólag feszültségmentesített berendezéseken használhatók. Az élő áramkörön történő mérés károsíthatja a készüléket és életveszélyes helyzetet teremthet.
Mi a különbség a DAR és a PI között?A DAR (Dielektromos abszorpciós arány) a szigetelés rövid távú elnyelési tulajdonságait értékeli, míg a PI (Polarizációs index) a szigetelés minőségének hosszabb távú, stabilabb mértékét adja meg. Mindkettő fontos információt nyújt a szigetelés állapotáról.
Mindig jobb a magasabb tesztfeszültség?Nem feltétlenül. A magasabb tesztfeszültség növelheti a szigetelésre nehezedő terhelést, ami károsíthatja azt. A megfelelő tesztfeszültség kiválasztása mindig az adott berendezés névleges feszültségétől és típusától függ. Általános szabály, hogy a berendezés névleges feszültségének megfelelő vagy annál kissé magasabb tesztfeszültséget használjunk, de ne lépjük túl a gyártó által megadott határértékeket.
Melyik Honeytek modellt válasszam?
- Az A4430 modell automatikus méréshatárváltással rendelkezik, akár 20 GΩ-ig mér, és általános célú, széles körű felhasználásra alkalmas.
- Az A4431 modell kézi méréshatárváltással és kiemelkedő pontossággal bír, ideális professzionális és ipari alkalmazásokhoz, ahol a legpontosabb mérésekre van szükség.

A szigetelésvizsgálók nélkülözhetetlenek az elektromos rendszerek biztonságának, megbízhatóságának és hatékonyságának biztosításához. Ezen eszközök megértése, a megfelelő modell kiválasztása, a helyes használat, az eredmények precíz értelmezése és a felmerülő problémák hatékony megoldása kulcsfontosságú a rendszerek zökkenőmentes működésének fenntartásához és a költséges állásidők elkerüléséhez.

Megbízható szigetelésvizsgálót keres? Fedezze fel a Honeytek professzionális szigetelővizsgáló sorozatát, beleértve az A4430 és A4431 modelleket, amelyeket a pontosság, a hordozhatóság és a tartósság jegyében terveztek. Lépjen kapcsolatba a Honeytek-kel még ma!
