Napelem Inverter Osztály H: Tudnivalók és Biztonsági Előírások
A napenergia hasznosítása egyre népszerűbbé válik, és a napelemes rendszerek telepítése jelentős megtérüléssel kecsegtet, különösen a 2022-es változások óta. Ahhoz, hogy a befektetésünk valóban kiváló legyen, elengedhetetlen megérteni a rendszer lelkiismeretét, az invertert, és az ezzel kapcsolatos tudnivalókat, különös tekintettel a "H" osztályú inverterekre és a biztonsági előírásokra.
A Napelem Rendszer Alapjai: Ahol a Fény Energiává Változik

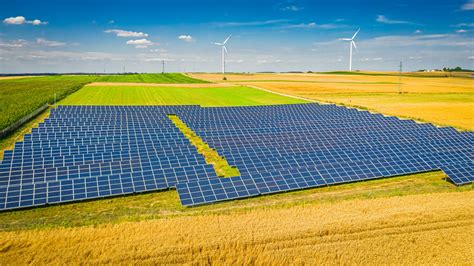

A napelem modulok a napfény elektromágneses sugárzását hasznosítva állítanak elő villamos energiát, mégpedig egyenfeszültségen (DC). Egy átlagos, 260 W teljesítményű modul standard körülmények között körülbelül 35-40 VDC feszültséget és 8-9 A DC egyenáramot termel. Ezeket a modulokat sorba kapcsolva hosszabb-rövidebb "sztringeket" hoznak létre, amelyek feszültsége könnyedén elérheti az 1000 V DC-ot is. Ez a magas DC feszültség és az egyenáram azon tulajdonsága, hogy ívképződés esetén nehezebben oltható ki, komoly biztonsági kockázatokat hordoz magában, különösen tűz esetén, vagy karbantartás során. Az MSZ HD 60364-7-712 szabvány kimondja, hogy a napelemek DC-oldalát mindig feszültség alatt állónak kell tekinteni, függetlenül attól, hogy a rendszer csatlakozik-e az AC hálózatra.
Az Inverter Szerepe: A DC Átalakítása AC-vé

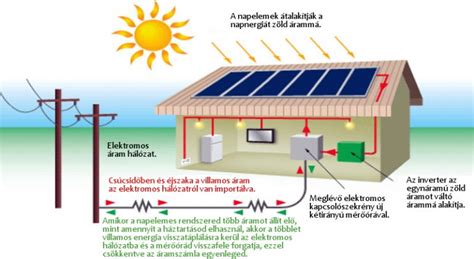

Itt jönnek képbe az inverterek, amelyek a napelem modulok által termelt egyenáramot (DC) átalakítják a háztartási fogyasztásra alkalmas váltóárammá (AC). A napelem rendszer alapvetően két lényeges részből áll: a panelből és az inverterből. A szakemberek a DC/DC konverter bemenetére kötik rá az egyenáram forrását. A DC/AC konverter kiemelt szerepe pedig az, hogy előállítsa az 50 Hz-es frekvenciájú, 230 V-os effektív értékű váltóáramot a beszerelt tranzisztorok segítségével.
Két fő invertertípust különböztetünk meg: a hálózatra visszatápláló és a szigetüzemű invertereket. A hálózatra visszatápláló inverterek a megtermelt, de fel nem használt energiát visszavezetik a villamos hálózatba. Ezeknek az invertereknek a hálózattal szinkronban kell működniük, ami azt jelenti, hogy áramszünet esetén automatikusan lekapcsolnak. A szigetüzemű inverterek ezzel szemben függetlenek a hálózattól, és kizárólag az akkumulátorokban tárolt energiát használják fel.
Az Inverter Kiválasztása: Hatékonyság, Garancia és Elhelyezés
A napelem inverter kiválasztása során több tényezőt is figyelembe kell venni. A hatékonyság kulcsfontosságú: míg egy transzformátoros inverterek körülbelül 95-96%-os hatásfokkal működnek, addig a transzformátor nélküli inverterek 96-98%-os hatásfokkal képesek üzemelni. Fontos, hogy a teljesítményt ne "kicentizzük", és jobb nagyobb invertert beszerelni, mert a későbbi bővítés így olcsóbbá és egyszerűbbé válik. A megbízhatóságot és a hosszú távú működést a gyártói garancia is befolyásolja. Egy "no name" darab lehet, hogy olcsóbb, de nem biztos, hogy jár hozzá több éves garancia a javításra, cserére, és a hatásfoka sem biztos, hogy nem kezd el rövid időn belül drasztikusan esni.
Az inverter elhelyezése is lényeges. Ajánlott olyan helyre felszereltetni, ami egyrészt nincs útban, hiszen jó hosszú ideig a falon lesz, másrészt jól szellőző, pormentes, kis hőingadozású, nem zsúfolt helyiségben. A kifogástalan szellőzés érdekében be kell tartani a gyártó által előírt távolságot bizonyos elektromos berendezésektől. Az invertert semmi esetre sem szabad fejjel lefelé elhelyezni, csakis függőlegesen javasolt felszerelni, maximum 10 fokos dőlésszöggel.
Biztonsági Előírások és Veszélyforrások: A "H" Osztály és Amit Tudni Kell
A napelemek DC-oldalának magas feszültsége és az egyenáram ívképződési hajlama komoly veszélyforrásokat jelentenek. A Tűzvédelmi Műszaki Irányelv (TvMI) 6.2.2-es pontja foglalkozik a napelemes rendszerek DC oldali tűzeseti lekapcsolásával. Célja a feszültség alatt maradó DC-oldali vezetékhosszok minimalizálása az épület belső terére nézve. Ha az inverter és a vezeték belépési pontja közötti nyomvonal hossza meghaladja az 5 métert, automata működésű kapcsolót kell beiktatni. A napelemes rendszerek csatlakozódobozait figyelmeztető felirattal kell ellátni, amely jelzi, hogy az aktív vezetők állandóan feszültség alatt állnak. Az épület bejáratánál vagy tűzeseti főkapcsolójánál jelezni kell, hogy napelemes rendszer található a helyszínen, hogy a tűzoltók megfelelően tudjanak reagálni.
Az AC hálózatoknál megszokott érintésvédelmi megoldások (TT, TN) nem alkalmazhatók a DC-oldalon. Helyette a II. hibavédelmi osztály, a kettős szigetelés alkalmazható. Továbbá, a DC oldalon alkalmazott eszközöknek meg kell felelniük az 1000 V DC egyenfeszültségnek is. Nem alkalmazhatóak az "egyszerű", váltóáramnál használt, 400 V AC névleges feszültségre tervezett berendezések. A DC csatlakozódobozoknak 1000 V-os vagy ennél nagyobb minősítéssel kell rendelkezniük.

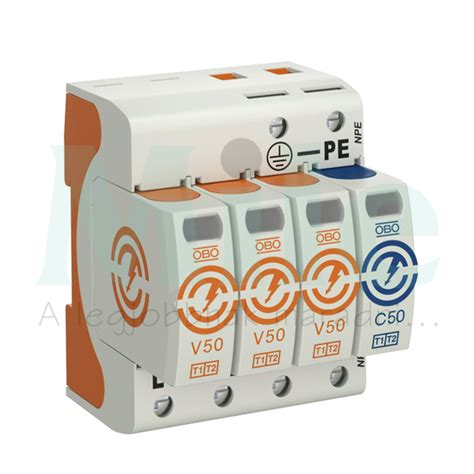

A modulok kimeneti feszültsége a hőmérséklet függvényében változik. Télen, hideg időben a sztring feszültsége jelentősen magasabb lehet, mint nyáron, ami több 100 V eltérést is jelenthet. Ezért nagyon körültekintően kell kiválasztani az alkalmazott eszközöket, beleértve a kapcsolókat és túlfeszültség-levezetőket is.
A visszáram egy másik jelentős veszélyforrás. Ha több sztring van párhuzamosan kötve, és valamelyik ágban zárlat alakul ki, a jól működő ágakból a hibapont felé folyik az áram. Ez a jelenség a modulok túlmelegedéséhez, tönkremeneteléhez, egyenáramú ív kialakulásához és tűzhöz vezethet. A DC-oldali túláramvédelemre a megfelelően méretezett, gPV karakterisztikájú olvadóbetétek alkalmazása a javasolt. Fontos, hogy mindkét pólusba be kell szerelni egyet, és a betétek névleges feszültsége nagyobb legyen a maximálisan előforduló feszültségnél.
A hálózatra visszatápláló inverterek AC-oldala is hordoz magában veszélyeket. Az áramszolgáltatók szigorúan előírják, hogy milyen invertereket fogadnak el, amelyeknek bevizsgáltan eleget kell tenniük különféle védelmi funkcióknak (rövidzárlat-, túlterhelés-, feszültségnövekedés-, feszültségcsökkenés-, frekvenciaeltérés-, elosztóhálózati-szigetüzem elleni védelem, földzárlat-, testzárlat-, egyenáramú védelem). Ezek célja, hogy a termelő berendezés ne veszélyeztesse a villamos hálózat biztonságos üzemét és a villamos energia minőségét.
Szigetüzemű rendszerek esetében külön gondoskodni kell az AC-oldali lekapcsolásról. Ilyenkor az energia egy akkumulátortelepben tárolódik, és az inverter innen veszi ki a szükséges energiát. Az akkumulátorok élettartama a legrövidebb a rendszerben, így ezeket kell a leggyakrabban cserélni. Az alacsony, 12-48V-os feszültség miatt nagy áramok folynak, ezért figyelni kell a vezetékek megfelelő keresztmetszetére és a szükséges biztosítékok meglétére. Ólom-savas akkumulátoroknál fennáll a veszélye a hidrogéngáz felszabadulásának és durranógáz-robbanásnak.
A 2022-es Változások és a Jövő: A Szaldó Rendszer Vége
A 2022-es év jelentős változásokat hozott a napelemes rendszerek támogatási rendszerében. A szaldós elszámolás utoljára azok számára volt elérhető, akik csatlakozási igényüket 2023. január 1-je előtt leadták. Ez azt jelenti, hogy akik az említett dátum előtt benyújtották a kérelmüket, még megvalósíthatják eredeti terveiket. Akik viszont elkéstek, azok számára az egyetlen út a szigetüzemű vagy az azonnali felhasználásra termelő napelem rendszer. Fontos megjegyezni, hogy a bruttó elszámolás során is lehetséges egy gyorsan megtérülő napelem rendszer, aminek legfontosabb feltétele egy profi kivitelező megtalálása.
A cégek esetében (akik nem rezsicsökkentett áramot vásárolnak) még drasztikusabban csökkenhet a megtérülés ideje. A 2026-ig szóló célkitűzések és a folyamatos technológiai fejlődés miatt a napelemes rendszerek továbbra is kiváló befektetésnek számítanak.
Cselekedj most, és vágj bele napelemes terveidbe időben! A megértés kulcsfontosságú: miért és hogyan vesz részt minden elem a folyamatban, és onnantól kezdve már közel sem lesz olyan idegen.
