Az IPE 220 acélgerenda szakítószilárdsága és mérnöki tudnivalók

Az acélgerendák, különösen az IPE profilok, az építőipar és a gépgyártás nélkülözhetetlen elemei. Az IPE 220 acélgerenda mint specifikus profil kiemelkedő tulajdonságokkal rendelkezik, melyek közül az egyik legfontosabb a szakítószilárdság. Ez a cikk részletesen foglalkozik az IPE 220 gerenda szakítószilárdságával, annak meghatározásával, az acél általános tulajdonságaival, valamint az IPE profilok alkalmazási területeivel és gyártási folyamatával.

A szakítószilárdság fogalma és jelentősége

A szakítószilárdság, melyet $\sigmam$ vagy $Rm$ jelöléssel is illetünk, egy mechanikai jellemző, amely megmutatja, hogy egy kötél, huzal, tartógerenda vagy más hasonló szerkezeti elem elszakításához mekkora feszültség szükséges. Fontos megérteni, hogy a szakítószilárdság elsősorban az anyag állandó terheléssel szembeni ellenállására ad felvilágosítást. Dinamikus, változó terhelés esetén az anyag már jóval kisebb feszültségszintnél is károsodhat vagy elszakadhat.

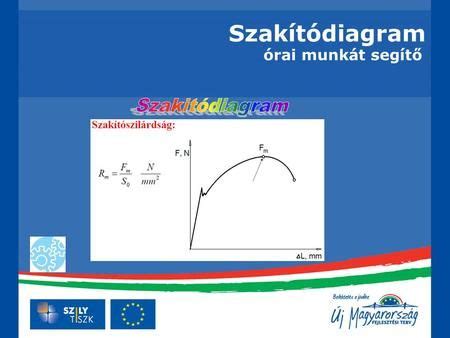

A szakítószilárdság megállapítására szabványos eljárást alkalmaznak: az anyagból előkészített próbatesten statikus szakítóvizsgálatot végeznek. Ez a vizsgálat során lassan növelik a húzóerőt, és közben a vizsgálóberendezés rögzíti a feszültség-alakváltozás diagramot, amelyet szakítódiagramnak neveznek. Ez a diagram alapvető információkat nyújt az anyag viselkedéséről terhelés alatt.

Folyáshatár és rugalmas alakváltozás

A szakítóvizsgálat során az egyik kulcsfontosságú jellemző a folyáshatár ($R_e$). Ez az a feszültségszint, amelyet az anyag maradó alakváltozás nélkül képes elviselni. A fémek, beleértve az acélt is, a húzóerő hatására rugalmasan megnyúlnak. Ez a megnyúlás addig tart, amíg a bennük ébredő feszültség el nem éri a folyáshatárt. A rugalmas nyúlással párhuzamosan a próbatest keresztmetszete csökken - ezt nevezzük kontrakciónak. Ha a terhelést a rugalmas tartományban megszüntetik, az anyag visszanyeri eredeti alakját.

A szakítógörbe rugalmas szakaszának meredeksége megegyezik a rugalmassági moduluszával, amely az anyag merevségét jellemzi.

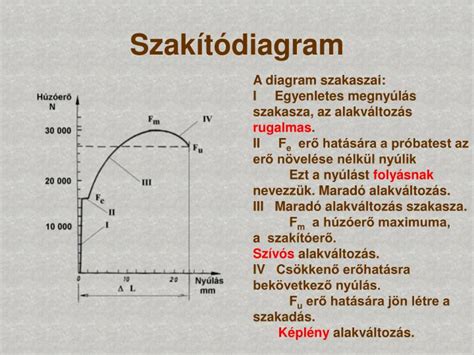

Maradó alakváltozás és a szakítódiagram értelmezése

Amikor a terhelés meghaladja a folyáshatárt, az anyag maradó alakváltozást szenved. Szénacéloknál a folyáshatár felett a növekvő alakváltozás során a húzóerő kismértékű csökkenése is megfigyelhető. Ezt a jelenséget a szénatomok és a diszlokációk (rácshibák) közötti kölcsönhatás magyarázza. Hidegen alakított és ötvözött acéloknál ez a jelenség általában nem lép fel.

Az anyag további terhelése során a feszültség tovább növekszik egészen a maximális feszültség pontjáig. Ezen a ponton a próbatest egy adott helyen elkezd elvékonyodni, ami a feszültség csökkenésével jár, miközben a nyúlás tovább folytatódik. Végül a próbatest ezen a ponton elszakad.

Fontos megjegyezni, hogy a szakítódiagramon ábrázolt feszültség a mérhető húzóerőnek az eredeti keresztmetszettel való osztásából adódik. A valódi feszültség ettől eltérhet, mivel a terhelés alatt a keresztmetszet folyamatosan csökken.

A 0,2%-os folyáshatár meghatározása

Sok anyagnak, különösen nem acél jellegű fémeknek, nincs jól látható, egyértelmű folyáshatára. Ilyen esetekben a mérnökök és kutatók egy megállapodás szerinti értéket használnak: a 0,2%-os folyáshatárt. Ez az a feszültség, amelynél a próbatest 0,2% maradó alakváltozást szenved. A szakítódiagramból ez az érték úgy határozható meg, hogy a vízszintes tengelyre felvisszük a 0,2%-os fajlagos nyúlást, majd ezen a ponton keresztül párhuzamost húzunk a diagram rugalmas szakaszának egyenesével. Ahol ez a párhuzamos egyenes metszi a feszültség-alakváltozás görbét, az adja a 0,2%-os folyáshatárt.

Az acél mint alapvető építőanyag

Az acél az egyik legfontosabb és legszélesebb körben felhasznált anyag a modern iparban. Ennek oka rendkívül sokoldalú tulajdonságaiban rejlik, melyeket az ötvözőelemek és a gyártási eljárások finomhangolásával lehet változtatni. Az acél alapvetően vas és szén ötvözete, de számos más elem hozzáadásával speciális tulajdonságok érhetők el.

Az acél legfontosabb mechanikai tulajdonságai közé tartozik:

Szilárdság: Az anyag azon képessége, hogy ellenálljon a külső erőknek anélkül, hogy maradandó alakváltozást szenvedne.
Keménység: Az anyag ellenállása a benyomódásnak, karcolásnak vagy kopásnak.
Képlékenység/Nyúlékonyság (duktilitás): Az anyag azon képessége, hogy szakadás nélkül alakítható legyen, például húzással vagy hideghengerléssel.
Szívósság: Az anyag energiaelnyelő képessége törés előtt, különösen dinamikus terhelések esetén.
Hőállóság: Bizonyos acélfajták magas hőmérsékleten is meg tudják tartani szilárdságukat és egyéb tulajdonságaikat.

Az acélgyártás alapjai

Az acélgyártás folyamata általában a vasércből indul, amelyet nagyolvasztókban nyersvassá olvasztanak. Ezt követően a nyersvasból (és/vagy ócskavasból) különböző eljárásokkal (például konverteres vagy ívfényes kemence eljárással) eltávolítják a felesleges szennyezőanyagokat, mint a szén, szilícium, mangán, foszfor és kén. Ezzel egyidejűleg hozzáadják a kívánt ötvözőelemeket a speciális tulajdonságok eléréséhez. Az így kapott folyékony acélt formákba öntik, vagy folyamatos öntéssel állítanak elő rudakat, lemezeket és profilokat.

Az acélok típusai

Az acélok rendkívül sokfélék, és szinte minden iparágban megtalálhatók. Főbb csoportosításuk a kémiai összetétel és a mechanikai tulajdonságok alapján történik:

Szénacélok: Ezek az acélok elsősorban vasat és szenet tartalmaznak, kevés egyéb ötvözőelemmel.
- Lágyacél (alacsony széntartalmú): Könnyen alakítható és hegeszthető.
- Közepes széntartalmú acél: Magasabb kopásállósággal és erősebb mechanikai tulajdonságokkal rendelkezik.
- Magas széntartalmú acél: Nagy keménységet és szilárdságot biztosít.
Ötvözött acélok: Az acél tulajdonságainak javítása céljából más elemeket (pl. króm, nikkel, molibdén, vanádium) adnak hozzá.
- Rozsdamentes acélok: Magas króm (min. 10,5%) tartalmuk révén kiváló korrózióállóságot biztosítanak.
- Szerszámacélok: Nagyon kemények, kopásállók és magas éltartósságúak, ideálisak szerszámok gyártásához.
Speciális acélok: Bizonyos speciális alkalmazásokra kifejlesztett acélfajták, mint például a saválló acélok vagy a hőálló acélok.

Az IPE gerendák: Az európai szabványos I-gerendák

Az IPE (európai szabvány) és az IPN (európai szabvány) gerendák az építőiparban és a gépiparban is széles körben használt acélprofilok. Ezek a gerendák acélból készülnek, és olyan speciális tulajdonságokkal rendelkeznek, amelyek alkalmassá teszik őket épületek, hidak és egyéb szerkezetek teherhordó elemeinek kialakítására.

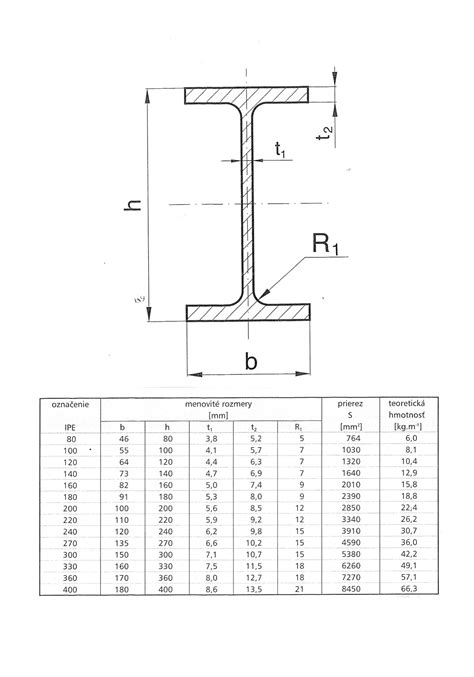

Az IPE gerenda, más néven szabványos I-gerenda, keresztmetszete az "I" betűre hasonlít. Jellemzői a párhuzamos karimák és a belső karimák felületeinek enyhe lejtése. Ezek a tulajdonságok kiváló mechanikai jellemzőket biztosítanak, beleértve a nagy szilárdságot és merevséget, így alkalmassá teszik őket különféle szerkezeti alkalmazásokhoz.

Mind az IPE, mind az IPN gerendákat gyakran használják olyan építési és mérnöki projektekben, ahol elengedhetetlen a robusztus és megbízható szerkezeti alátámasztás. Szabványosított méreteik és mechanikai tulajdonságaik megkönnyítik a velük való munkát és a különféle tervekbe és szerkezeti rendszerekbe való integrálást.

Az IPE 220 profil jellemzői

Az IPE 220 profil egy specifikus méretű európai szabványos I-gerenda, amelynek jelölése a magasságát (220 mm) és a karimák szélességét (110 mm) is magában foglalja. A párhuzamos karimákkal és a belső karimák felületein lévő kis lejtéssel rendelkezik, ami jobb alátámasztást és stabilitást biztosít a gerenda számára. Az IPE 220 gerenda nagy teherbírásáról ismert, és gyakran használják szerkezeti alkalmazásokban, mint például épületvázakban, hidakban és ipari szerkezetekben. Szabványosított méretei és tulajdonságai alkalmassá teszik számos építési projekthez.

Alkalmazási területek

Az IPE gerendákat, beleértve az IPE 220 profilt is, széles körben alkalmazzák az építőiparban különféle célokra:

Szerkezeti terhek megtartása: Teherhordó fő- és mellékszerkezetek kialakítása épületekben.
Keretezés: Vázszerkezetek, csarnokok és egyéb építmények kereteinek kialakítása.
Hidak építése: Közúti és vasúti hidak, valamint gyalogoshidak szerkezeti elemeként.
Ipari környezetek: Gyártóüzemekben, raktárakban és ipari létesítményekben, ahol a szilárdság és a teherbírás kulcsfontosságú.

Az IPE gerendák kiváló szerkezeti tulajdonságai alkalmassá teszik őket nagy terhek elviselésére és alapvető támaszték biztosítására építési és infrastrukturális projektekben.

Csomagolás és szállítás

Az acéltermékek, beleértve az IPE gerendákat is, csomagolása és szállítása kritikus fontosságú a minőség megőrzése szempontjából.

Csomagolás és védelem

A csomagolás célja az acél minőségének megőrzése a szállítás és tárolás során. Az anyagot biztonságosan kell kötegelni, nagy szilárdságú pántokkal vagy szalagokkal, hogy megakadályozzák az elmozdulást és az esetleges sérüléseket. Ezenkívül intézkedéseket kell tenni az acél nedvességtől, portól és egyéb környezeti tényezőktől való védelmére. A kötegek időjárásálló anyagba, például műanyagba vagy vízálló szövetbe csomagolása segít megvédeni a korróziótól és a rozsdától.

Berakodás és rögzítés szállításhoz

A csomagolt acél szállítójárműre való felrakodását és rögzítését körültekintően kell végezni. Megfelelő emelőberendezések, mint például targoncák vagy daruk használata biztosítja a biztonságos és hatékony folyamatot. A gerendákat egyenletesen kell elosztani és megfelelően beállítani, hogy elkerüljük a szerkezeti károsodást a szállítás során. A berakodás után a rakomány megfelelő rögzítése, például kötelekkel vagy láncokkal, garantálja a stabilitást és megakadályozza az elmozdulást.
