A kábelek szigetelési ellenállásának mérése: szabványok, módszerek és gyakorlati szempontok

Az elektromos rendszerek biztonságos és megbízható működésének alapvető feltétele a megfelelő szigetelés. A szigetelési ellenállás mérése az egyik legfontosabb vizsgálat, amely segít felmérni a szigetelőanyagok állapotát, és előre jelezni az esetleges hibákat. Ez a cikk részletesen foglalkozik a kábelek szigetelési ellenállásának mérésével, különös tekintettel a vonatkozó szabványokra, a mérési módszerekre és a gyakorlati megvalósítás során felmerülő kérdésekre.

Mi a szigetelési ellenállás?

A szigetelési ellenállás a villamos szigetelőanyagokra jellemző érték. Mérése során egyenáramú feszültséget alkalmaznak a dielektrikumra. Egy bizonyos idő elteltével, amikor a polarizációs folyamat lezajlik, a dielektrikumon keresztül áramló szivárgási áram határozza meg a szigetelési ellenállás mértékét. Ez az érték nagyságrendekkel nagyobb a vezetők ellenállásához képest, és számos tényezőtől függ, mint például a méréshez alkalmazott feszültség nagysága, a hőmérséklet és a szigetelőanyag minősége.

A szigetelési ellenállás mérése elengedhetetlen a villamos berendezések üzembe helyezése előtt, valamint az időszakos felülvizsgálatok során. Célja az életvédelmi szempontok érvényesítése, az áramütés kockázatának minimalizálása, valamint a berendezések meghibásodásának megelőzése.

A szigetelési ellenállás mérésének szabványai és követelményei

A szigetelési ellenállás mérésére vonatkozó követelményeket számos szabvány rögzíti, amelyek eltérő értékeket írhatnak elő a különböző típusú és feszültségszintű berendezésekre. Az alábbiakban bemutatunk néhány fontosabb szabvány szerinti értéket és vizsgálati előírást:

Kisfeszültségű elektromos berendezések

Általános előírás: A kisfeszültségű elektromos berendezések, beleértve a motorokat, az áramelosztó berendezéseket és az áramelosztó vezetékeket, szigetelési ellenállása szobahőmérsékleten nem lehet kisebb 0,5 MΩ-nál.
Üzemelő berendezések: Az üzemelő berendezések és vezetékek esetében a szigetelési ellenállás nem lehet kisebb 1 MΩ/kV-nál.
Készülékek, csatlakozókábelek és másodlagos áramkörök: Ezek szigetelési ellenállása általában nem lehet alacsonyabb 1 MΩ-nál.
Párás környezet: Viszonylag párás környezetben a szigetelési ellenállás nem lehet alacsonyabb 0,5 MΩ-nál.
Kisbuszok másodlagos áramkörei: Ezek szigetelési ellenállása nem lehet alacsonyabb 10 MΩ-nál.
I. osztályú kéziszerszámok: Ezek szigetelési ellenállása nem lehet alacsonyabb 2 MΩ-nál.

Nagyfeszültségű áramelosztó berendezések

Ingó rész: 2500V-os rázómérővel tesztelve, legalább 1 MΩ-nak kell lennie.
Főáramkör: Legalább 250 MΩ-nak kell lennie.

AC motorok

Névleges feszültség > 1000V: 2500V-os rázógéppel mérve, az állórész nem lehet kisebb 1 MΩ-nál, a forgórész ellenállása legalább 0,5 MΩ.
Névleges feszültség 1000V alatt: 1000V-os rázógéppel mérve, nem lehet kisebb 0,5 MΩ-nál.
Névleges feszültség 500V alatt: 500V-os rázógéppel mérve, nem lehet kisebb 0,5 MΩ-nál.

Motorok javítás után

500V alatti motorok: Javítás után a szigetelési ellenállás legalább 1 MΩ.
500V feletti motorok: Javítás után a tekercsek szigetelési ellenállása legalább 5 MΩ.

Kábelek

Újonnan telepített kábelek: Nem lehetnek kisebbek 50 MΩ-nál.
Működés közben:
- Nagyfeszültségű kábelek: Nem lehetnek kisebbek 2 MΩ-nál.
- Kisfeszültségű kábelek: Nem lehetnek kisebbek 0,5 MΩ-nál.

A mérés elve és gyakorlati megvalósítása

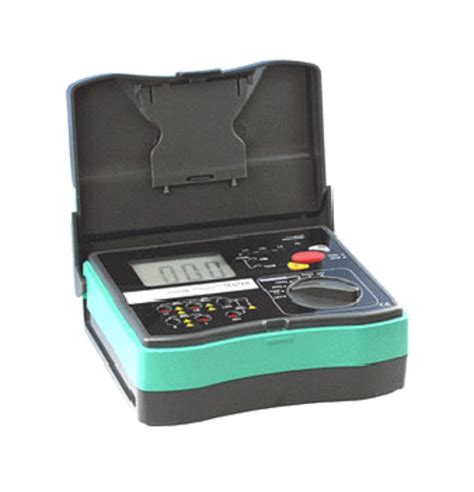

A szigetelési ellenállás mérésekor egyenáramú feszültséget kapcsolnak a vizsgálandó szigetelésre. A méréshez speciális műszereket, úgynevezett "szigetelési ellenállás-mérőket" vagy "mikróhmmétereket" használnak. Ezek a műszerek általában 100 V, 250 V, 500 V, 1000 V, 2500 V vagy akár 5000 V feszültséget képesek előállítani.

A mérés menete

Előkészületek: A mérés megkezdése előtt a vizsgálandó berendezést vagy kábelt le kell választani az elektromos hálózatról. Fontos, hogy a mérés pontos legyen, ezért a vezetékeket meg kell tisztítani a szennyeződésektől, amelyek befolyásolhatják a mért értéket. Koaxiális kábelek esetén a "Guard" kivezetés használata segíthet a szivárgó áramok miatti hibák kiküszöbölésében.
Mérés: A mérőműszert az egyik vezetőhöz, a másik elektródát pedig a földpotenciálra kell csatlakoztatni (például víz-, gázvezeték, villámhárító, védőföld vezeték).
Adatgyűjtés: A mérés során fontos, hogy a polarizációs folyamat lezajlódjon, amihez bizonyos időre van szükség (1-10 perc). A vezeték kondenzátorként viselkedik, és a feltöltődéshez idő kell. Ezért a mérési eredmény leolvasása előtt várakozási idő szükséges.

A mérési eredmények értékelése

A mért szigetelési ellenállás értékét a szabványokban meghatározott értékekkel kell összehasonlítani. Fontos figyelembe venni a vezeték hosszát és a hőmérsékletet is.

Hossz korrekció: Mivel a szigetelési ellenállás függ a vezeték hosszától, a mért értéket át kell számolni 1 km-re vonatkoztatva. Ezt egy úgynevezett "n" hőmérsékleti tényező segítségével végezhetjük el.
Hőmérséklet hatása: A szigetelési ellenállás a hőmérséklet növekedésével csökken. Ezért a méréseket mindig azonos hőmérsékleten kell végezni, vagy a mért értéket korrigálni kell a hőmérséklet-eltérés figyelembevételével.
PI és DAR mérés: A polarizációs index (PI) és a dielektromos abszorpciós arány (DAR) mérések a szigetelés időbeli stabilizálódását vizsgálják, és kiegészítő információt nyújtanak a szigetelés állapotáról. Ezek a mérések a 10 perces és az 1 perces mérési érték hányadosát, illetve a 10 perces és az 1 perces mérési érték különbségét elemzik.

Kábelvonalak vizsgálata és speciális szempontok

A kábelvonalak vizsgálata magában foglalja a szemrevételezést, a folytonosság mérését és a szigetelési ellenállás mérését. A mérés elve függ a kábel szerkezetétől (radiális/nem radiális, árnyékolt/nem árnyékolt).

Mi minősül kábelnek?

Kábelnek azt a villamos energia átvitelére használt terméket nevezzük, amelyet a vonatkozó termékszabvány közvetlenül földbe fektetésre is alkalmasnak minősít, és a vezetőjét névleges keresztmetszet, szigetelését pedig névleges feszültség megadásával jellemez. A kábelszerű vezeték (pl. NYM-J, MT) nem minősül kábelnek, így azokra nem vonatkoznak a kábel szigetelési ellenállás mérésére vonatkozó szabványok.

Kábelvonalak telepítése és környezeti tényezők

A kábelvonalak telepítése során be kell tartani a vonatkozó szabványokat, mint például az MSZ 13207:2000. Fontos figyelembe venni a kábelek egymástól való távolságát, a keresztezéseket és megközelítéseket más kábelekkel, vezetékekkel (pl. távközlési, vízvezeték, csatorna, vasúti pályák, utak). A környezeti feltételek, mint a nedvesség és a hőmérséklet, jelentősen befolyásolják a szigetelési ellenállást.

Szigetelési ellenállás - alapok

Ki szerelhet kábelt?

A kábelek szerelését csak kábelszerelői képesítéssel rendelkező személy végezhet. A vonatkozó jogszabályok (pl. 21/2010. (V. 14.) NFGM rendelet) előírják a szükséges képesítéseket az ilyen tevékenységek végzéséhez.

Gyakori hibák a mérés és értékelés során

Nem megfelelő műszerhasználat: Gyakori hiba, hogy érintésvédelmi műszerekkel végeznek kábel méréseket, amelyeknek korlátozott a méréshatára, így nem alkalmasak hosszú kábelhosszúságok pontos mérésére.
Értékelési hibák: A mért értékeket nem szabad összekeverni a szabványban előírt értékekkel. A kábelek szigetelési ellenállását át kell számolni MΩ×km-be, figyelembe véve a hőmérsékleti tényezőt. A "<", ">" jelek használata a mérési jegyzőkönyvben problémát okozhat az utólagos számítások során.
Dokumentációs hibák: A kábelek szigetelési ellenállás-mérési jegyzőkönyvét nem szabad összekeverni más villamos berendezések mérési jegyzőkönyveivel. A kábelvonalakról fektetési rajzot és kábelleltárt kell készíteni, amelyeket naprakészen kell tartani.

A szigetelési ellenállás mérése kulcsfontosságú a villamos rendszerek biztonságának garantálásában. A vonatkozó szabványok betartása, a megfelelő mérési módszerek alkalmazása és a mérési eredmények pontos értékelése elengedhetetlen a megbízható működéshez és a balesetek elkerüléséhez.
