A kazánház szellőzésének méretezése és fontossága

A kazánházakban, legyen szó ipari létesítményről vagy egy családi ház fűtési központjáról, a megfelelő szellőzés létfontosságú a biztonságos és hatékony működés szempontjából. A szellőztető rendszer telepítése nem csupán a lakóhelyiségekre terjed ki, hanem a nem lakóépületekre, így a kazánházakra is. Az emberek biztonságos életéhez és a hőtermelő egység problémamentes működéséhez egy hozzáértő módon szervezett légcserélő rendszerre van szükség. Ez a cikk részletesen foglalkozik a kazánházi szellőzés méretezésének alapelveivel, a szükséges jogszabályi követelményekkel, valamint a különböző szellőztetési megoldásokkal.

Mi a szellőzés és miért elengedhetetlen?

A szellőztetés alapvető funkciója a levegő cseréje a zárt térben, biztosítva az egészséges és biztonságos környezetet. Egy kazánházban ez a funkció többféleképpen is kulcsfontosságú:

• Oxigénellátás az égéshez: A gázkazánok égési folyamata jelentős mennyiségű oxigént igényel. Egy köbméter földgáz elégetéséhez elméleti esetben kb. 9,5 m³ égési levegőt kell biztosítani. A valóságban a légfelesleg-tényező miatt ennél több levegőre van szükség, átlagosan kb. 15 m³ levegőre minden elégetett m³ gázhoz. Kéménybe kötött, nyílt égésterű készülékeknél az égéstermék hígítása érdekében további levegő keveredik az égéstermékbe, így a kéménybe kötött készülékeknél mintegy 18-20 m³ frisslevegőre van szükség minden elégetett m³ gázhoz. Az oxigénhiány csökkenti a hőátadást, nem teljes égéshez, a berendezések idő előtti kopásához, a kémény kormosodásához vezethet.

• Égéstermékek elvezetése: Az égési folyamat során keletkező égéstermékeket el kell távolítani. A leggyakoribb égéstermék-elvezető a gázkészülék kéménye. A kéményben az égéstermék a hőmérsékletkülönbség miatti sűrűségkülönbség hatására gravitációsan távozik. A kémény légszállítása a külső hőmérséklet függvényében változik. Minél alacsonyabb a külső hőmérséklet és minél melegebb az égéstermék, annál nagyobb a kéményhuzat. Nyílt égésterű gázkészülékeknél a kéményhuzatnak biztosítania kell a kémény, a füstcső és a készülék ellenállásának legyőzésén felül a friss levegő bejutásához elegendő nyomáskülönbséget. Ha ez nem történik meg, az égéstermék visszajuthat a helyiségbe, ami mérgező gázok, mint a szén-monoxid (CO) felhalmozódásához vezethet. A szén-monoxid színtelen, szagtalan, "láthatatlan gyilkos", amely rendkívül veszélyes.

• Gázszivárgás esetén: Bár ritkán, de előfordulhat a gázvezetékek tömítettségének megsértése. Ilyenkor a megfelelő szellőzés segít elvezetni a levegővel keveredő gázt, csökkentve a robbanás vagy mérgezés kockázatát.

Telepítési követelmények és jogszabályok

A gázkazánok telepítésére, beleértve a kazánházat és a szellőztetőrendszert is, szigorú követelmények vonatkoznak. Ezeket elsősorban az SNiP (Stroitelnîe Normî i Pravila - Építési Normák és Szabályok) dokumentumok, valamint a helyi gázszolgáltatók előírásai rögzítik.

• Helyiség mérete és kialakítása:

  • Ha a háztartási gázkazán teljesítménye meghaladja a 30 kW-ot, akkor azt külön helyiségben kell felszerelni.
  • A 150 kW-ot meghaladó teljesítményű egységekhez külön épületet vagy lakóépülethez csatlakozó bővítményt kell építeni.
  • A kazánháznak rendelkeznie kell természetes világítással. Az ablakok felülete általában a helyiség térfogatának legalább 0,03 m²/m³ arányában szükséges.
  • A falaknak és a mennyezeteknek nem éghető anyagból kell készülniük, legalább 0,75 óra tűzállósági határértékkel.
  • A kazánházban legalább 15 m³ légtérfogatot és 2,2 m mennyezeti magasságot kell biztosítani.

• Légcsere követelmény: Az SNiP 2.04.05-91 (illetve az újabb előírások) szerint a légcserére vonatkozó fő követelmény, hogy óránként legalább háromszor kell teljes légcserét biztosítani a kazánházban. Ez azt jelenti, hogy a helyiség teljes légmennyiségének háromszor kell kicserélődnie egy óra alatt. A pontos számításhoz figyelembe kell venni a kazán teljesítményét, a helyiség méretét, a nyílászárók légzárását és a kéményhuzatot.

• Gázszolgáltatói ellenőrzés: A gázszolgáltató képviselői ellenőrzik a szilárd alap és beton padló meglétét, a burkolt kommunikációkat (vízellátás, csatornázás, fűtési csövek), a falak és a gázszellőzők szigetelését, a helyiség méreteit, a mennyezeti magasságot, valamint a természetes világítást és a szellőzést.

A szellőztetés típusai és méretezése

Két fő szellőztetési módszert különböztetünk meg: természetes és kényszerített (mechanikus) szellőztetést.

1. Természetes szellőzés

A természetes szellőzés a hőmérséklet- és nyomáskülönbségek hatására jön létre a külső és belső levegő között.

• Működési elv: A levegő az ablakokon, az ajtók alatt lévő réseken, vagy speciális légbevezető elemeken keresztül áramlik be a helyiségbe, majd a légcsatornákon keresztül távozik. A bemeneti és kimeneti nyílásokat a szoba ellentétes pontjain kell elhelyezni a hatékony légáramlás érdekében. Például a kazántól távolabb, a fal felső részén kell kialakítani a kipufogónyílást.
• Alkalmazása: A természetes szellőztetés általában kisebb teljesítményű (legfeljebb 30 kW-os) kazánok esetén elegendő lehet, különösen, ha a helyiség nem tökéletesen légzáró. Azonban a modern, fokozott légzárású nyílászárók elterjedése miatt ez a megoldás egyre kevésbé hatékony.
• Méretezés: A természetes szellőzés méretezésekor figyelembe kell venni a helyiség térfogatát és a légcserére vonatkozó előírásokat (óránként legalább háromszori légcsere). Egy 3x3 m alapterületű, 2,5 m belmagasságú helyiség (térfogata 22,5 m³) esetén a minimális óránkénti légcsere 22,5 m³ * 3 = 67,5 m³. Ezt a be- és kiáramló nyílások méretével kell biztosítani. A légbevezető nyílásoknak a fal alján, a kipufogónyílásoknak pedig a fal felső részén vagy a tetőn kell elhelyezkedniük.

2. Kényszerített (mechanikus) szellőztetés

Amikor a természetes szellőzés nem elegendő, vagy a kazán teljesítménye nagyobb, kényszerített szellőztetést kell alkalmazni ventilátorok segítségével.

• Működési elv: A ventilátorok biztosítják a levegő be- és kiáramlását, így garantálva a szükséges légcserét. Léteznek tisztán elszívó rendszerek, tisztán befúvó rendszerek, valamint kombinált rendszerek, amelyek mindkettőt tartalmazzák. A modern rendszerek gyakran hőszigetelt légcsatornákkal és hővisszanyerő egységekkel működnek, amelyek a távozó levegő hőjét felhasználják a bejövő friss levegő előmelegítésére.
• Alkalmazása: Ez a megoldás alkalmas nagyobb teljesítményű kazánokhoz, valamint olyan helyiségekbe, ahol fokozott légzárású nyílászárók vannak. A kényszerített szellőztetés biztosítja a legmegbízhatóbb és legbiztonságosabb működést.
• Méretezés: A ventilátor kiválasztásakor figyelembe kell venni a kazánház méretét, a kazán teljesítményét, a légcsere igényt, valamint a légcsatornarendszer ellenállását. Például egy 10 m³-es kazánház esetén, ahol óránként háromszori légcserére van szükség, a ventilátor minimális teljesítménye 10 m³ * 3 = 30 m³/h. Fontos, hogy a ventilátor képes legyen emelt üzemmódban is működni, amikor a lakásban a szokásosnál nagyobb a pára- vagy szagterhelés. Ebben az üzemmódban a légmennyiség 30%-kal nagyobb a normál szellőzésnél.

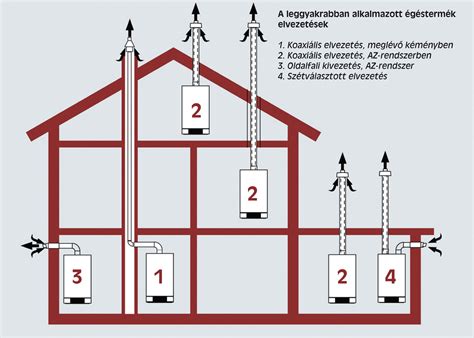

Koaxiális kémény mint szellőzés elem

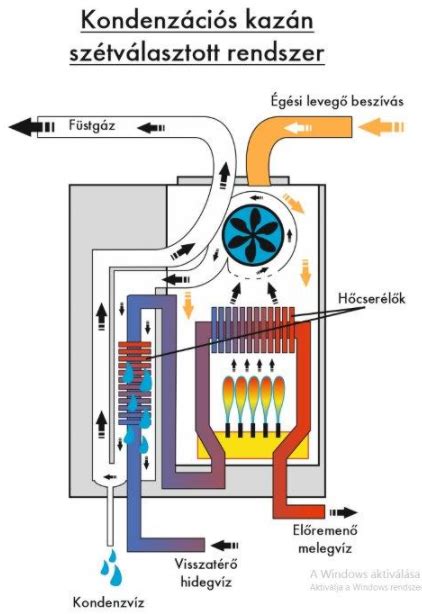

A koaxiális kémények "cső a csőben" elrendezésüknek köszönhetően egyszerre látnak el két funkciót: elvezetik az égéstermékeket és biztosítják az égéshez szükséges levegő utánpótlását. Ez különösen zárt égésterű készülékeknél (pl. kondenzációs kazánok) előnyös, mivel nem használják fel a helyiség levegőjét.

A nem megfelelő szellőzés veszélyei

Az elégtelen légellátás számos káros, sőt akár életveszélyes következménnyel járhat:

• Gazdaságtalan működés: A készülék nem tud optimálisan üzemelni, ami növeli az energiafogyasztást.
• Működési zavarok: A kémény nem tud megfelelően működni, ami akadályozza az égéstermékek távozását.
• Szén-monoxid mérgezés: A legveszélyesebb következmény, amely halálos is lehet. A nem megfelelő szellőzés miatt a szén-dioxid koncentrációja növekszik a helyiségben, ami ugrásszerűen megnöveli a készülék szén-monoxid kibocsátását.
• Kondenzáció és korrózió: A magas páratartalmú égéstermék a hűvös kéményfalakon lecsapódik, ami savas kémhatása révén károsítja a kémény szerkezetét, és gyors erózióhoz vezet.
• Túlhevülés: A nem megfelelő légellátás csökkenti a levegő hűtő hatását, ami a készülék túlmelegedéséhez vezethet.
• Tökéletlen égés és koromképződés: A levegőhiány tökéletlen égést eredményez, ami koromlerakódást okoz a hőcserélőn, tovább rontva a hatásfokot és növelve a füstjárat eltömődésének kockázatát.

Ellenőrzési módszerek

A kéményhuzat ellenőrzésére legegyszerűbben az áramlásbiztosítónál egy vékony papírdarabbal vagy égő gyertyával lehetünk. Megfelelő huzat esetén mindkét esetben az áramlás iránya a kémény felé kell, hogy mutasson. Az égéstermék visszaáramlása kimutatható az áramlásbiztosítóhoz tartott tükörrel, ugyanis felületén kondenzálódik az égéstermék vízgőztartalma, amitől a tükör bepárásodik.

A gázkészüléken belül árulkodó jelek is utalhatnak a nem megfelelő légellátásra:

• Erősen porosodó alkatrészek a készülék burkolatán belül.
• Szokatlanul magas hőmérsékletű készülék burkolata.
• Koromlerakódás a hőcserélő felületén.
• A készülék gyakori kikapcsolása, különösen a fűtési szezonban.

A kazánház szellőztetőrendszerének megfelelő méretezése és kialakítása elengedhetetlen a biztonságos, hatékony és gazdaságos üzemeltetéshez. A jogszabályi előírások betartása, a megfelelő szellőztetési típus kiválasztása és a rendszeres ellenőrzés hozzájárul a balesetek megelőzéséhez és a lakók egészségének védelméhez. A tervezési és számítási feladatok elvégzéséhez javasolt szakember segítségét kérni.
