Monolit Vasbeton Födém: Kivitelezési Terv és Gyakorlati Megfontolások
Az építkezés vagy felújítás egyik legfontosabb szerkezeti döntése, hogy milyen födémtípust alkalmazunk. A födém ugyanis nemcsak a szintek közötti elválasztást biztosítja, hanem meghatározza az épület stabilitását, terhelhetőségét és akusztikai tulajdonságait is. A monolit vasbeton födém egy helyben öntött, folytonos szerkezet, amelyet zsaluzás és vasalás után készítenek el. Ez a cikk részletesen foglalkozik a monolit vasbeton födémek kivitelezési tervének elemeivel, a felhasznált anyagokkal, a technológiai folyamatokkal, valamint a lehetséges hibákkal és azok elkerülésének módjaival.
A Födémtípusok Választása: Monolit vs. Előregyártott
A modern építőiparban többféle födémtípus áll rendelkezésre, melyek mindegyike sajátos előnyökkel és hátrányokkal rendelkezik. A választás mindig az épület funkciójától, a rendelkezésre álló költségvetéstől, a kivitelezési időtől és a tervezett terheléstől függ.

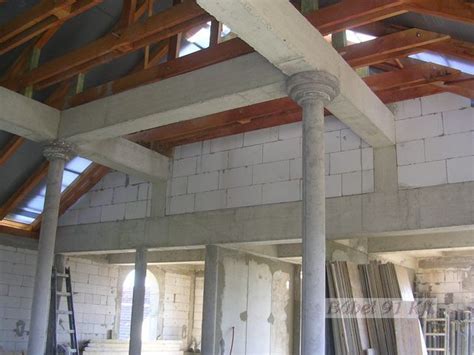

Monolit Vasbeton Födém
A monolit vasbeton födém akkor a legjobb döntés, ha nagy fesztávokat kell áthidalni, vagy ha az épület formája bonyolult. Ez a technológia egy helyszínen, zsaluzatba öntött, vasalt betonból készült, teljesen egybefüggő szerkezetet eredményez. A monolit vasbeton födém nagy teherbírású, tartós, tűzbiztos, valamint jól ellenáll a mechanikai igénybevételeknek és a nedvességnek. Hátránya, hogy kivitelezése időigényes és költséges, mivel a helyszíni zsaluzás, vasalás és betonozás sok munkát és anyagot igényel. Ezt a technológiát "nedves technológiának" is nevezik az építés során keletkező nedvesség miatt, amely befolyásolhatja a további munkafolyamatokat.
Előregyártott Födémek
Az előregyártott megoldás ideális, ha az építkezésnél elsődleges szempont a gyorsaság és a költséghatékonyság. Az előre gyártott födémeket gyárban készítik el, majd a helyszínen szerelik össze. Ilyen például az E gerenda vagy a kefni fogalma is. Az INETON előregyártott födém elemeivel a helyszíni kivitelezés számos nehézségétől és problémájától mentesülhetünk az üzemi körülmények közötti gyártásnak köszönhetően. Az üzemi gyártásnak köszönhetően az előregyártott födém elemek tökéletes méretpontossággal, kiváló minőségben készülnek. Miután az elemek a helyükre lettek emelve, alátámasztást és az elemcsatlakozások kialakítását követően a statikus tervező által meghatározott minőségű felbetonnal kell kiönteni. A kéregfödém felső felülete kellően érdes, így biztosított az előregyártott födémelem és a helyszíni födémbeton közötti megfelelő együttdolgozás.
Kombinált Megoldások
Érdemes tudni, hogy a gyakorlatban előfordulnak kombinált megoldások is, amikor az előregyártott elemeket részben monolit módon egészítik ki. Ez a módszer ötvözheti az előregyártott elemek gyorsaságát és a monolit szerkezetek teherbírását.
A Monolit Vasbeton Födém Kivitelezésének Lépései
A monolit vasbeton födém kivitelezése egy összetett folyamat, amely több jól meghatározott lépésből áll. A precíz kivitelezés elengedhetetlen a szerkezet biztonságos és tartós működéséhez.
1. Zsaluzat Készítése
Az első és egyik legfontosabb lépés a zsaluzat elkészítése. Ez egy olyan ideiglenes tartószerkezet, amely a friss betonformáját adja, amíg az meg nem szilárdul. A zsaluzat általában fából készül, ami nagy munkaigényt jelent. Nagyon fontos, hogy a zsalutáblák oldalsó kitámasztása megfelelő legyen. Ha erkélyünk van, akkor az ezt alátámasztó zsaluzat bakoknak is szilárdan kell állniuk. A zsaluzat készítéséhez ács szerszámokat használunk.
2. Vasalás Elhelyezése
A zsaluzat elkészülte után következik a vasalás elhelyezése. Ez a vasbeton szerkezet lelke, amely biztosítja a beton húzófeszültségekkel szembeni ellenállását. A vasalás acélból hálószerű kiképzéssel készül. Nagyon fontos a zsalutól való távtartás, hogy a szükséges betontakarás - általában 2,5 cm - meglegyen az alsó vasak és a zsalutábla közt. Ha vasat elvágnak, akkor az a vas nem vesz részt az erőjátékban, azt a kirekesztés közelében egész vassal pótolni kell. A kirekesztések közelében is meg kell lennie a 2,5 cm betontakarásnak.
Beépített Gépészeti és Villamossági Elektrumok
Az elkészült zsaluzatra elhelyezik a födémáttörések kizárását és ha van födémbe süllyesztett lámpatest, akkor azokat. A lámpák elhelyezését tervezővel előre egyeztetni kell! Ha van mennyezethűtésünk, akkor ez következik. Előnye, hogy gyorsabb reagálású egy kicsit a hűtési rendszer, jobb a hőleadás valamivel, további előnye, hogy számos előreszerelt gyártmány közül választhatunk, kisebb az élőmunka igénye. Hátránya, hogy drágább az anyagköltség. A fűtés-hűtés csövek elhelyezésére a másik elterjedt megoldás, hogy az alsó vasalásra rákötik. Szerelésnél figyelembe kell venni, hogy a csövek közt 2-3 cm betonnak minimum el kell férnie, még ott is, ahol a csövek a mennyezeti osztókhoz futnak. Akkor is, ha ez a gépész terven nincs kirajzolva! Ha idáig megvagyunk akkor jönnek a villanyszerelők. Fontos, hogy a védőcsöveik bebetonozhatóak legyenek, ne a legegyszerűbb könnyen roppanó gégecsöveket építsék be. Az alsó vas felett szereljenek, különben látszik majd a cső a mennyezeten.
3. Gépészeti és Villanyszerelési Munkálatok

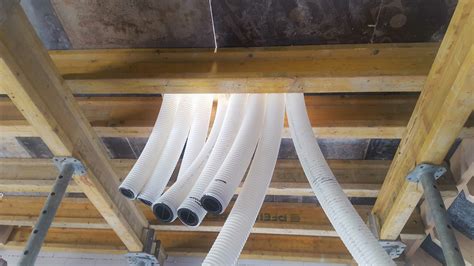

Ezt követően jöhetnek az épületgépészek a szellőzőcsöveikkel. Statikailag ez a legkritikusabb, mert 7-9 cm átmérőjű csövekkel hálózzák be az egyébként általában 22 cm vastag födémünket. A szellőzéscsövek közt legalább egy szellőzőcsőnyi távolság kell legyen! Főfal felett koszorún keresztül merőlegesen haladjanak, ne szögbe. A szellőzőcsöveket a födémvastagság közepébe kell helyezni. Pilléreket, falvégeket el kell kerüljék 1,2-1,5 m-el. Ha elkészültek a gépészek, megszerelik a felső vasalást is.
4. Ellenőrzés
Műszaki ellenőrként le kell ellenőrizni a fentieket: megszámolni a vasakat, bekerült-e minden betervezett vas. Ellenőrizni kell, hogy a kiegészítő hőszigetelések bekerültek-e a zsaluzatba. A zsaluzatról el kell távolítani az építőanyag maradványokat.
5. Betonozás

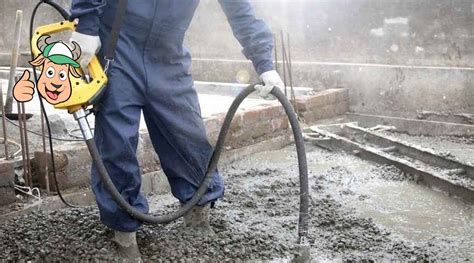

Ha minden rendben van, érkezhet a beton! A betont be kell vibrálni egészen addig, amíg jönnek a légbuborékok, és nem tovább, mert csak szétosztályozódik utána. Ez a folyamat, amikor a betont különböző szerkezetek segítségével a kellő tömörségűre sűrűsítenek és így fokozzák a teherbíró képességet. A betonozáshoz kőműves szerszámokat és tömörítő eszközöket használunk (kőműveskanál, lehúzó léc, tömörítő vibrátor).
Téli Betonozás
Ha hideg idő van, figyelni kell a téli betonozás szabályaira és hőmérsékleti korlátaira! Ha megfagy a betonunk az első 48 órában, a kötés nem indul be újra, tönkrement a teljes födém! A téli födémbetonozások esetén még azzal is számolni kell, hogy a megkötött szerkezet, amit alulról zsaluzat tart, nincs hőszigetelve, tehát a fagyhatás alulról is érheti a friss vasbeton szerkezetet. Azt is figyelembe kell venni, hogy a beton a szabvány szerinti 28 napos tervezési szilárdságát hideg időben nem 28 nap alatt éri el, hanem tovább tart a szilárdulási folyamat. 10 °C alatt több mint kétszeresére nőhet a szilárdulási idő.
6. Utókezelés és Zsaluzat Bontása
A betonozás után megfelelő utókezelésre van szükség a beton megfelelő szilárdulásának biztosításához. A zsaluzatot csak akkor szabad eltávolítani, ha a beton elérte a szükséges szilárdságot.
SzegaD GS-1-14 Monolit beton és vasbeton szerkezetek
Födémtávok és Gazdaságosság: A Tervezés Fontossága
A födémek statikai tervezése és a födémterv készítése kényes feladat. Több igénynek is meg kell felelnie, egy monolit vasbeton födémnél például nem csak a szilárdsági követelményeket kell kielégíteni (vagyis hogy ne szakadjon le a födém), hanem használati határállapotot (tehát azt, hogy mekkora legyen a maximális lehajlása) valamint repedéstágassági követelményeket is. Mindemellett pedig ezeket úgy kell teljesíteni, hogy a lehető legkevesebb anyagfelhasználással történjen, tehát gazdaságos is legyen.
Födémterv Tartalma és Fontossága
A födémterv tartalmának ki kell terjednie az anyagkimutatásokra is. Egy jól elkészített födémterv százezreket spórolhat meg. A statikus tervező meghatározza az alkalmazandó betonacél minőségét, méretét, sűrűségét, elhelyezkedését, formáját, valamint a beton minőségét, és a szerkezet méreteit, és esetleges különleges előírásokat. A kiviteli tervek előírják a geometriai méreteket, a vastagságot, a betoncélok takarását, a betonfedés méretét, a speciális csomópontok, csatlakozások kialakítását.
Gazdaságos Födémvastagság és Vasalás
A födémek gazdaságosan alkalmazható vastagságát jól lehet becsülni az L/30 értékkel. Tehát pl. egy 6,0 m fesztávolságú födém gazdaságosan 20 cm födémvastagsággal vasalható. Ha egy födémterv ennél vastagabb szerkezetet ábrázol, máris tudjuk, hogy gazdaságtalan. Gazdaságosan megtervezett monolit vasbeton födém esetében az alkalmazott vasmennyiség 70-90 kg/m³ körüli értékkel kalkulálható.
Határértékek és Szabványok
Az épületek födémei, melyek helyszíni betonozással készülnek, monolit vasbetonlemezek. A betonos szakmában elengedhetetlen ezen két szabvány ismerete: MSZ EN 206:2014 (Beton. Műszaki feltételek, teljesítőképesség, készítés és megfelelőség), valamint az MSZ 4798:2016. (Beton. Műszaki követelmények, tulajdonságok, készítés és megfelelőség, valamint az EN 206 alkalmazási feltételei Magyarországon). A födémek maximális lehajlását az európai norma (Eurocode, mely immár hazánkban is kötelezően alkalmazandó szabvány) L/300-L/400 értékben határozza meg. Az építmények tervezési élettartamát az MSZ EN 1990:2011 szabvány írja elő. Alapesetben a betonszerkezet élettartama 50 év.
Gyakori Hibák és Megelőzésük
Az építkezés során elkövetett hibák súlyos következményekkel járhatnak. A monolit vasbeton födémek kivitelezése során is számos hiba fordulhat elő, amelyek befolyásolhatják a szerkezet minőségét és élettartamát.
Tervezési Hibák
Az egyik leggyakoribb hiba, ha a tervezés során nem veszik figyelembe a beépítendő gépészeti és villamossági rendszereket. A statikus tervezőnek tudnia kell, hogy hova, hogyan és mit akarunk elhelyezni a födémben. A gépészeti szellőzési terveket, csövek nyomvonalát jóvá kell hagynia! A beépített gépészeti- és elektromos csövekkel csak akkor készíthetünk födémet, ha tervezés során ezt előre figyelembe vettük.
Kivitelezési Hibák
- Nem megfelelő vasalás: A vasak elhagyása, rossz minőségű vagy rosszul elhelyezett betonacélok használata. Az építőanyag telepeken kapható átlagos hegesztett háló a szükséges betonacél méretének csupán egy töredékét fedezheti.
- Nem megfelelő zsaluzás: A zsaluzat instabilitása, vagy nem megfelelő méretű zsaluzat használata, ami a födém vastagságának csökkenéséhez vezethet.
- Hibás betonozás: Túl sok vagy túl kevés víz a betonban, elégtelen tömörítés, vagy a betonozás rossz időjárási körülmények között történő végrehajtása. A frissbeton-keverékbe kerülő többletvíz, és az elégtelen tömörítés komoly problémákat okozhat.
- Nem megfelelő utókezelés: A beton megfagyása vagy kiszáradása a szilárdulási folyamat során.
A Hidak Elkerülése
A hibák elkerülése érdekében a betonszabványon és az abban hivatkozott műszaki előírásokon túl az MSZ EN 13670-1:2000 Betonszerkezetek kivitelezése szabvány is fontos iránymutatásokat ad. A födémbetonozás kényes betonozási művelet. A betonszerkezetek elkészítése kiemelt szintű minőségellenőrzés mellett történik a betongyártás, betonacél-szerelés, betonbedolgozás, tömörítés és utókezelés során. A műszaki ellenőr szerepe kritikus a hibák kiszűrésében.
A legfontosabb alapelv egy jó födémterv elkészítéséhez és ellenőrzéséhez, hogy a tervezőnek és a kivitelezőnek is maximálisan figyelembe kell vennie az összes, a szerkezetre ható terhelést és a környezeti tényezőket. A megfelelő tervezés és a precíz kivitelezés biztosítja az épület hosszú távú stabilitását és biztonságát.
