Klíma fali kondenzvíz szifon beépítése: tervezési és kivitelezési szempontok
Az épületgépészeti tervezés során sok számítást, méretezést kell végezni, egy csomó készüléket kell kiválasztani, és bonyolult rendszerek rajzát elkészíteni. Számtalanszor előfordul ezért, hogy az apróságokra már nem futja az időből, vagy ezekre már nem vonatkozik a tervező megbízása. A fenti okok miatt a keletkező kondenzvíz szakszerű elvezetését szolgáló szifonok a kiírásban és a vállalási árban nem is szerepelnek, így a végső megoldás a költségek minimalizálása jegyében alakul ki. Ilyenkor valahonnan mindig jön a „mentő” ötlet, és elkészül a szifon például kis átmérőjű cseppvíz-vezetékből, vagy gégecsőből, vagy Ø32-es tokos lefolyóidomokból. A hibákat tetézve a csőből „tuningolt” szifont esztétikusan be is falazzák és be is csempézik, hogy a később biztosan bekövetkező duguláskor falbontás nélkül ne is lehessen tisztítani. Ezek a megoldások az olcsó kategóriát képviselik, pedig a mai normák mellett már nem elfogadhatóak.
Megfigyelhető olyan megoldás is, amikor a cseppvíz-vezetéket egyszerűen a külső falon készített furaton kivezetik a szabadba. Ez utóbbi esetben csepeg a kondenzátum az alsó ablak ereszére, a szomszéd vagy a járókelők feje búbjára, és rovarok is könnyen bejuthatnak a lakásba. Ezek a módszerek természetesen a legolcsóbb megoldások, melyek 20 évvel ezelőtt még elmentek valahogy, de a mai magasabb vevői és szakmai elvárások miatt már nem illenek a képbe.
1-2. A klíma-, lég- és fűtéstechnikai készülékek időegység alatt igen kevés kondenzátumot termelnek. Emiatt a vezetékekben, a szifonban igen lassan áramlik a folyadék, ami a szennyeződések folyamatos lerakódását eredményezi. Az áramlási sebességet ugyan lehetne gyorsítani az átmérő csökkentésével, de ez növeli az eldugulás, légdugó-kialakulás kockázatát, tehát nem jó megoldás. A biztos módszer az, hogy tisztítható szifont építünk be.
3-4. Ez természetesen oda vezet, hogy a működtetés alatt megtelt szifonból - utánpótlás híján - elpárolog a vízbűzzár, és a csatornagázok azonnal bejutnak a helyiségbe. Ezért mechanikai bűzzárásról is gondoskodni kell. A kondenzátumszifon kiválasztásakor néha figyelembe kell venni, hogy a készülék leszívó hatást gyakorol a szifonra. Ez ugyanis eredményezheti azt, hogy a benne lévő vízzárat a gép visszaszívja, illetve ha golyós a szifon, akkor az a vákuum miatt lezáródik, és a kondenzátum nem folyik el a gépből. Működés közben a nyomás-különbség fordított irányban is kialakulhat. Ilyenkor azt kell megakadályozni, hogy a légnyomás a vízbűzzárat a szifonból ki tudja tolni. Ezért ilyen készülékeknél olyan szifont kell felszerelni, amely ezt a problémát is kezelni tudja.
Az esztétikai szempont hasonlóan fontos lehet. Beltéri installációknál úgy kell megoldani a szifon állást, hogy a szakszerűség és könnyű hozzáférés mellett megfelelően rejtett maradjon a szifon. Erre a célra szolgálnak a falba rejthető, befalazható klímaszifonok (5-6.).
5-6. A készülékek kondenzátumszifonjainak mindenképp tisztíthatóknak kell lenniük. Vannak olyan egyszerű, falon kívül elhelyezhető cseppgyűjtő szifonok, melyek tölcsérszerű, lefelé szűkülő vízgyűjtő torkolattal rendelkeznek, melyekbe a cseppvízvezetéket felülről egyszerűen belógathatjuk. Ezek tisztítása a kiállásból való eltávolítás után egyszerűen, csap alatt megoldható. Ezekben is fontos, hogy legyen mechanikus bűzzár, hogy a vízzár kiszáradása után is nyújtson védelmet a bűz ellen (3-4. ábra). Ennek az az oka, hogy ezek gyártóinál sajnos a termékfejlesztés fogalma abban merül ki, hogy lemásolnak egy a piacon kapható sikeres terméket, miközben azt nyilatkozzák, hogy a termékeiket saját ötletek alapján fejlesztik. Sajnos ez általában hiányosan sikerül, mert jogi okokból változtatniuk kell néhány méreten, de a fejlesztői képesség hiánya miatt éppen azokat a jellemzőket változtatják meg, melyek a kiválóság és a megfelelő működés zálogai.

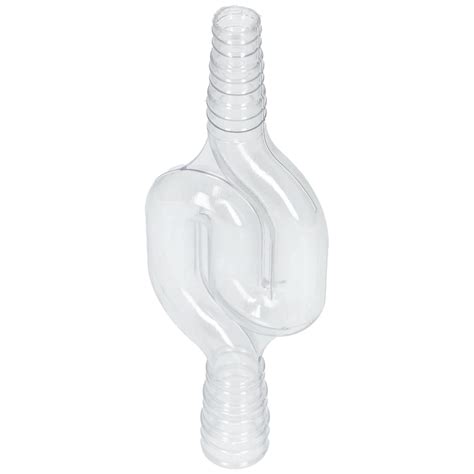

Ha nagyobb mennyiségű kondenzátum elvezetésére van szükség, esetleg több készüléket kötünk a szifonra, akkor javasolt az ennél komolyabb teljesítményű típusok alkalmazása (1-2. és 7-8. ábrák). Ezeket a szifonokat már úgy fejlesztették és tesztelték, hogy a primer és a szekunder tér közötti nyomáskülönbség ellenére is megtartsák bűzzáró képességüket. Az 1-2. ábra egy olyan átlátszó falú szifont ábrázol, melynek a vízbűzzár-magasságát szélsőségesen nagyra lehet beállítani. A szifont annak szétszedése útján tisztíthatjuk. A 7-8. ábrán lévő szifonban egy elasztikus üléken golyós szelep is található, mely szükség esetén a mechanikai bűzzár funkcióját látja el. Itt a primer térben kialakuló vákuum ellensúlyozására az összekötőcső hosszának beállításával („H”-méret) biztosítunk kellő vízoszlopot (nyitónyomást) a vákuum hatására bezáródott golyós szelep kinyitása érdekében. A karbantartás könnyű, mert a szifon rendelkezik egy könnyen kihúzható tisztítónyílással is.
Az eddig ismertetett elemek mellett számtalanszor szükség lenne olyan bűzzárakra is, melyek a falban is elrejthetők, így akár lakótérben, tárgyalóban is el lehetne őket helyezni a készülékek közelében, és így a hozzáférés, a karbantartás is jóval könnyebb lenne. Ez eddig egy olyan igény volt, amelyre kész megoldást nem nagyon lehetett találni. A fejlesztők azonban a piaci űrt felismerve mára megfelelő megoldást dolgoztak ki. Az 5-6. ábra egy ilyen csatlakozót ábrázol. 7-8. Az elején említett rossz utánzatok és „kreatív” szifon-megoldások „időzített bombák”. Ezek a kissé elavult bekötések színvonalukat tekintve egyáltalán nem illeszkednek azokhoz a korszerű épületgépészeti berendezésekhez, melyekkel összekapcsolták őket, nem felelnek meg sem a tervező, sem a felhasználó elvárásainak.
Speciális szifonok a kis mennyiségben keletkező vizek elvezetésére (kondenzvíz, cseppvíz a fűtő és melegvíz előállító készülékekből). A kis vízmennyiség és áramlási sebesség miatt fontos a megfelelő szifon kiválasztása. Kilépő kondenzvíz vezeték lejtése a vízszintes szakaszokon min. 10%-os legyen, illetve az elvezetés min. követelmény.
Modern klímaberendezések ma már az otthoni komfort természetes részei. Hűtenek, fűtenek, és mindezt egyre csendesebben, energiahatékonyabban. A klíma működése során hűtési üzemmódban a beltéri levegő lehűl, és a levegő mindig tartalmaz bizonyos nedvességet, amely hűtés hatására kicsapódik. A kondenzvíz a beltéri egység hőcserélőjén keletkezik, majd egy gyűjtőtálcába kerül. A kondenzvíz jelenléte természetes, de a problémák ott kezdődnek, ha az elvezetés nincs megfelelően kialakítva.
Fontos megjegyezni, hogy a nem megfelelő végpont megválasztása vagy a szabálytalan kivezetés nem a klímaberendezés működéséből fakadó probléma, hanem a kivitelezés hiányosságára vezethető vissza. A kondenzvíz elvezetés végpontjának megválasztása mindig az adott ingatlan adottságaihoz igazodik, ugyanakkor nem kizárólag kényelmi kérdés. Családi házaknál gyakran megoldható a kondenzvíz külső térbe történő kivezetése, például kavicságyra vagy az épület csatornarendszeréhez közeli pontra. Társasházaknál ennél jóval szigorúbb szempontokat kell figyelembe venni.
A kondenzvíz nem csöpögtethető járdára, közterületre vagy olyan közlekedőfelületre, ahol csúszásveszélyt okozhat. Nyári időszakban is problémát jelenthet, télen pedig a kifagyó víz balesetveszélyes jegesedést idézhet elő. Nem megfelelő megoldás az sem, ha a kondenzvíz olyan épületszerkezetre vagy felületre kerül, ahol folyamatos nedvességgel vagy hosszabb távon szerkezeti károsodással járhat. Bizonyos esetekben mobilklímák használatakor, ideiglenes telepítéseknél vagy olyan helyeken, ahol nincs azonnali lehetőség fix elvezetés kialakítására - a kondenzvíz gyűjtő tartályba kerül.
A klíma kondenzvíz elvezetésével kapcsolatban gyakran merül fel a kérdés, hogy létezik-e egységes jogszabály. Az általános előírások mellett jelentős szerepe van a helyi rendeleteknek, társasházi házirendnek és az alapító okiratnak. Ezek a dokumentumok gyakran tartalmaznak kitételeket az épület homlokzatát érintő beavatkozásokra és a látható csövezésre, amelyek összhangban kell legyenek a lakók nyugalmával és biztonságával.
A kondenzvíz-elvezetés problémáinak fő forrásai közé tartozik a nem megfelelő lejtésű csővezetés, a túl vékony vagy indokolatlanul hosszú csövezés, az elvezető rendszer tisztításának elhanyagolása és a kültéri kivezetés fagyvédelmének hiánya. A pangó víz kockázatai közé tartozik a lerakódások és mikroorganizmusok megjelenése, illetve kellemetlen szagok kialakulása. A szakszerűtlen telepítés akkor is problémát okozhat, ha a beltéri egység nem a megfelelő dőlésszög felé kapja a kondenzvíz elvezetését, és a víz a tálcában reked.
Külterületen a rovarok és darazsak veszélyeztethetik a kivezetést, ezért a kültéri megoldásoknál figyelembe kell venni a mechanikai és környezeti védelem szempontjait. A kondenzvíz elvezetésének karbantartása általában nem igényel különösebb beavatkozást, mégis fontos része az éves ellenőrzésnek. Idővel a csövekben lerakódások keletkezhetnek, ezért az időszakos ellenőrzés segít kiszűrni az apró eltömődéseket, mielőtt problémát okoznának.
Az épületgépészek vásárlási döntései során a teljesítmény, a dizájn és az energiahatékonyság mellett egyre nagyobb figyelmet kap a kondenzvíz kezelése. A kondenzvíz szifon kiválóan szolgálja a kellemetlen szagok és a csepegő víz kezelését, melyek a kondenzvízcsőben keletkezhetnek, és különleges kialakításának köszönhetően könnyen hozzáférhető és kezelhető még utólag is. Egy levehető fedéllel ellátott, süllyesztett dobozban helyezkedik el, így a beépítést követően is könnyedén ellenőrizhető és tisztítható. A kondenzvíz szifon széles körben alkalmazható klímákhoz, bojlerekhez és kazánokhoz is.
