Konyhai konnektorok és csempék: Az optimális elrendezés titka
A modern konyha tervezésekor az esztétika és a funkcionalitás egyaránt kiemelten fontos. A konyhai gépek és eszközök sokasága speciális elektromos csatlakozási pontokat igényel, melyek elhelyezése alaposan átgondolt tervezést kíván. A konnektorok megfelelő pozicionálása nemcsak a kényelmet szolgálja, hanem a biztonságot is garantálja, különösen a csempeburkolattal ellátott felületeken. Az alábbiakban részletesen tárgyaljuk a konyhai konnektorok elrendezésének alapelveit, a szükséges távolságokat, magasságokat, valamint a csempeburkolatba történő beépítés speciális szempontjait.
A konyhai aljzatok elrendezésének alapjai
Egy új konyhabútor telepítésekor ideális esetben profi aljzattervvel rendelkezünk. Amennyiben ez nem áll rendelkezésre, a tér méreteinek és a tervezett funkcióknak megfelelően kell megtervezni az elrendezést. A konyhai konnektorok elhelyezése nagymértékben függ a szekrények méretétől és konfigurációjától. A bútorok részletes rajzának elkészítésekor figyelembe kell venni minden apró elemet, mint a fiókok és polcok, hogy az áramforrások pontos tervét létre lehessen hozni.
A tervezés általában a nagyméretű és beépített készülékekkel kezdődik, amelyeket nem szabad mozgatni. Ezek közé tartozik a tűzhely, a hűtőszekrény, a páraelszívó és a mikrohullámú sütő, melyek mind külön aljzatot igényelnek az elektromos hálózathoz. Ezt követően jelöljük meg a közepes és kompakt készülékek (pl. kávéfőző, vízforraló, mixer) kivezetéseit, és a csatlakozási pontok magasságát és méreteit is feltüntetjük a rajzon.
A készülékek biztonságos működéséhez szükséges elrendezést nemzetközi és hazai előírások szabályozzák. A konnektorok elhelyezésére vonatkozó szabványokat a GOST 7396.1-89, 7397.0-89, 8594-80, valamint az SNiP 3.05.06-85 adatai tartalmazzák. Ezek alapvető követelményként szabályozzák az aljzat telepítésének maximális magasságát, ami legfeljebb 2 méter lehet a padlóburkolattól számítva. Fontos továbbá, hogy az elektromos készülékek legfeljebb 1 méterre legyenek a konnektortól.
A biztonsági előírásoknak megfelelően a konyhai konnektorok helyének elég távol kell lennie a gőz- és vízfröccsenésektől, valamint a hőmérséklet-ingadozásoktól. A kialakítás és az elrendezés nagyban függ a rendelkezésre álló aljzat típusától, melyek lehetnek:
- Fejünk fölött elhelyezettek: Ezek a leggyakoribb típusok, ideálisak nyílt típusú vezetékezéshez. Könnyen telepíthetők, de nem mindig a legharmonikusabbak a konyhai környezetben.
- Ferdeségűek: Ergonomikus kialakításúak, gyakran a munkalap szélénél vagy a sarokban találhatók.
- Visszahúzhatók (kihúzhatók): Hosszabbítók alternatívájaként használhatók, több készülék egyidejű csatlakoztatására alkalmasak. Gyakran a szekrények vagy munkalapok belsejében rejtik el őket, védve a vizet, port és szennyeződéstől.
- Süllyesztettek (rejtettek): Modern belső terekben népszerűek, esztétikusak és hatékonyan használják ki a helyet. Munkalapokba, szekrényekbe vagy falpanelekbe építik be őket, és szükség szerint kihúzhatók.
A tágasabb konyhabútorokban a szabványos rendszereken kívül további aljzatokra is szükség lehet videó-, audio- és egyéb kütyücsatlakozók számára.
Hány konnektorra van szükség?
A konnektorok számának meghatározásakor figyelembe kell venni a konyhabútorban elhelyezett készülékek számát. A szabványos számhoz legalább 3 további aljzatot érdemes hozzáadni. A készülékek általános listája a következőket foglalja magában:
- Nagygépek: Hűtőszekrény, mosógép, esetleg televízió.
- Kompakt készülékek: Kávéfőző, vízforraló, mixer, kenyérpirító, botmixer.
- Beépített készülékek: Időzítővel ellátott sütő, főzőlap, páraelszívó, mosogatógép.
A tervezéskor érdemes arra is gondolni, hogy egy étel elkészítéséhez egyszerre hány elektromos készülékre lehet szükség. Ezeknek mindegyikének biztosítani kell az áramellátást. A konyhai munkaterület minden méterén legyen valamilyen elektromos csatlakozási lehetőség.
Távolságok és pozíciók
A konyhai konnektorok elhelyezése előtt célszerű összeállítani a készülékek pontos listáját, és meghatározni azok teljesítményét. Az átlagos teljesítményigények a következők:
- Hűtőszekrény: legfeljebb 1 kW
- Vízmelegítő: legalább 1,5 kW
- Főzőlap: 1-1,5 kW
- Mosogatógép és mosógép: körülbelül 1,5 kW
- Sütő: legalább 2,5 kW
A főzőlap és a sütő típusától, valamint az energiafogyasztástól függően szükség lehet egy 4-6 mm² keresztmetszetű, megszakítótól különálló kábelre. A tágasabb konyhákban helyet kaphat egy laptop (kb. 60-70 W) és egy televízió (200-330 W) is, ezekhez is szükségesek konnektorok.
Optimális megoldásnak számít a hálózati aljzatok 3 magassági szinten történő elosztása:
- Első szint (15-30 cm a padlótól): Ez a szint a terjedelmesebb tárgyak, például a nagyméretű konyhai gépek számára ideális.
- Második szint (munkapult magassága, kb. 10-20 cm az asztallaptól): Ez a szint a konyhai kötény területén helyezkedik el, és a főzéshez használt kompakt készülékekhez (kávéfőző, mixer, vízforraló) tervezett aljzatokat tartalmazza. Fontos a víz- és gázvezetékektől való megfelelő távolság (legalább 50 cm).
- Harmadik szint (felső szekrények magassága): Erre a szintre a lámpatestek, csuklós készülékek (pl. páraelszívó) aljzatai kerülnek. Az elszívó és a világítótestek aljzatának magassága a lábazattól számított 2 méter.

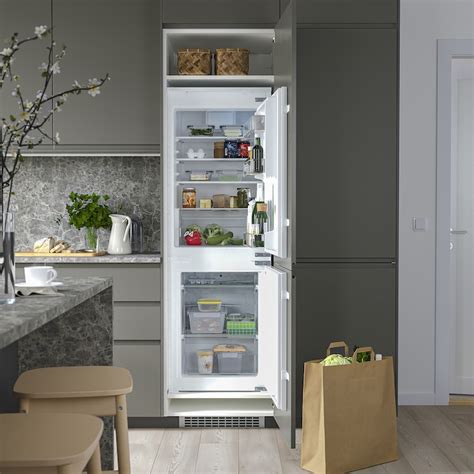

A hűtőszekrény konnektorának elhelyezése
A hűtőkészülékek kábelhossza általában körülbelül 1 méter, amit a gyártók előírnak. Biztonsági okokból tilos hosszabbítót használni. A szabványokat figyelembe kell venni a készülékek elrendezésének megtervezésekor. Fontos, hogy a tápegységet a készülékhez közel és a megfelelő magasságban helyezzük el.
A készlettől különállóan beszerelt hűtőszekrények a készülék mögötti aljzatra csatlakoztathatók. Célszerű azonban egy kis rést hagyni (legfeljebb 5 cm), ami lehetővé teszi a készülékcsatlakozás könnyű elérését. Beépített hűtőkamrák esetében a tápegység egy szekrényben, félemeleten stb. található. A magasság a padlótól 20 cm és 75 cm között lehet, a konnektor pedig 10-20 cm-re van a készüléktől.

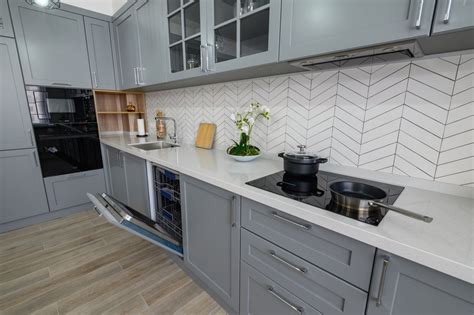

Munkaterületre és a munkalap fölé helyezhető konnektorok
A konyhában található készülékek többsége a munkalap fölött, a konyhai kötényen elhelyezett konnektorokhoz csatlakozik. Ezeket az aljzatokat a főzéshez használt kompakt készülékekhez tervezték. Az aljzatok számát az ügyfél kívánságai és a helyiség mérete határozza meg. A konyhai aljzat magasságának meghatározásakor a munkalapból kiindulva kell figyelembe venni az élelmiszer-feldolgozó, mixer, vízforraló stb. csatlakoztatásának kényelmét. Az elrendezéshez legfeljebb 3 további tápegység adható hozzá.
A munkaterületi aljzatok kombinálásának egyik népszerű módja az aljzatok (3-4 darab) egymástól 1 méteres távolságban történő elhelyezése. Fontos figyelembe venni a víz- és gázvezetékektől való szabályozási távolságot (legalább 50 cm). Az elemek padlótól mért beépítési magassága a projekttől és a helyiség méreteitől függően változik (95-130 cm). A készülék használati utasításában a gyártó előírhatja a hálózati csatlakozók magasságát a padló lerakásakor. Felújításkor a padlószintet a csempe méretéhez és az esetleges felületi szigeteléshez kell igazítani (15-30 mm).
Nagyméretű szobákban a padlótól 300 mm magasságban több további aljzat ajánlott TV, laptop, telefontöltő, okostelefon-töltő számára.

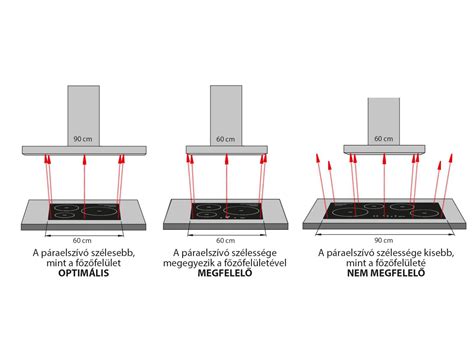

Kivezetés páraelszívóhoz
A konyhában a páraelszívó kivezetéseinek helyes elhelyezése a konfigurációtól és a helytől függ. A telepítés a modelltől függően különböző módon történik. Vannak olyan készülékek, amelyek szabványos aljzatba csatlakoztathatók, vagy olyanok, amelyek csak a vezetékek, kábelek kivezetéséhez igényelnek aljzatot. Gyakori a szekrények mögé rejtett szellőzőcsővel ellátott modell. A legjobb megoldás, ha a tápegységet a burkolaton belülre szerelik. A kialakítás a szekrény fölé is felszerelhető, a készüléktől legfeljebb 21 cm távolságot tartva. A nyitott páraelszívókhoz nincs szükség konnektorra, mivel közvetlenül az elektromos hálózatra vannak csatlakoztatva. Fontos azonban, hogy a készülék telepítési helyének meghatározásakor kövessük a gyártó ajánlásait és a biztonsági óvintézkedéseket.
Sütő és főzőlap
A szabványos előírások külön konnektorokat írnak elő a sütő és a főzőlap számára. Ha a sütőt a munkalap alá helyezik, a tápegységet alulra, a padlófelülettől 180 mm-re szerelik fel. A helyiséget ezután fiókokkal lehet elrejteni. A következő lehetőség a konnektornak a szomszédos szekrényegység mögé történő elhelyezése. Biztonsági okokból a tápegységet legalább 20 cm-re kell elhelyezni a szekrény falának szélétől. A tápegység padlótól mért magassága 20 cm és 75 cm között van.
Olyan projektek esetében, amelyeknél a sütőt külön kell felszerelni, a konnektorok magasságát az ábra szerint kell kiszámítani. Az aljzatot a legjobb a készülék mellett vagy a sütő alatt (az oldalsó fiókban vagy az alsó fiókban) elhelyezni. A csatlakozót a szomszédos fiókba vagy a vízellátás mellé szerelik. A helyet védve kell tartani a párától, a víztől és a hőmérséklet-változásoktól.
Mosogatógép
Az aljzat szabványos helye a mosogatógép szélétől 100-200 mm-re van, a padlótól 200-400 mm magasságban. Biztonsági szempontból tilos a mosogatógép mögé konnektorokat szerelni, mivel a beépített készülékeknek elegendő helyre van szükségük a konyhabútor esztétikájának megőrzéséhez. A konnektort a gép mellett kell elhelyezni, lehetőleg a főzőlap alatti falszakaszon, ha a sütő máshol van.
Konyhai süllyesztett konnektor
A konnektorok és csempék kapcsolata
A hidegburkolás egyik legnagyobb kihívása a különféle szerelvények, így a konnektorok helyének elkészítése a csempében. Az ilyen feladatokhoz speciális eszközök és technikák alkalmazására van szükség, hogy az eredmény pontos, esztétikus és sérülésmentes legyen. A konnektor helyének elkészítése csempében korántsem egyszerű, főleg akkor, amikor a lapok már a falon vannak.
A modern burkolólapok kemény anyaga miatt nem elegendő egy hagyományos vídia (volfrám-karbid) fúró erre a célra. A profi eredményhez gyémánt lyukfúró bevetésére van szükség. Különböző típusú gyémánt fúrók állnak rendelkezésre, melyek alkalmasak vizes vagy száraz vágásra egyaránt, és különböző átmérőkkel rendelkeznek, így könnyen az adott szerelvény méretéhez igazíthatók. A konnektorok és kapcsolók mérete többnyire 60-70 mm között változik.
A csempe fúrásához a következő lépéseket kell követni:
- Mérés és jelölés: Mérjük ki a konnektor helyét, és jelöljük meg a csempén. Ismételjük meg a folyamatot a tévedések elkerülése érdekében.
- Rögzítés: Ha az alapot még nem ragasztottuk fel, rögzítsük egy stabil munkafelületre, hogy ne mozduljon el fúrás közben.
- Fúrás: Használjunk fordulatszám-szabályozós eszközt, és mindig alacsony sebességen indítsuk a műveletet. A gyémánt lyukfúró hűtése kulcsfontosságú, különösen vizes használat esetén. Mindig viseljünk védőszemüveget és kesztyűt a gyémánt lyukfúró használata közben!
A lyuk elkészítése után a konnektor szerelődobozát helyezzük be, majd a csempeburkolatot ragasztjuk fel. A konnektor keretét a csempe síkjára illesztjük, gondoskodva a szép és hézagmentes illeszkedésről.
További ajánlások és gyakori hibák
A konyhai konnektorok telepítésekor ki kell választani azt a helyet, amely a legkényelmesebb a használatra és megfelel a biztonsági szabályoknak. Célszerű olyan magassági beépítési magasságot választani, amely a legkülönfélébb helyzetekben biztosítja a használatuk maximális kényelmét. Ha a konyha nagy területe van, akkor az energiaforrásokat legfeljebb 100 cm-es időközönként kell felszerelni.
Gyakori hibák, amelyeket el kell kerülni:
- Nem elegendő konnektor: A tervezéskor ne csak a jelenlegi igényeket vegyük figyelembe, hanem a jövőbeli bővítési lehetőségeket is. Elektromos csatlakozóból sosem lehet elég sok egy lakásban.
- Rossz elhelyezés: Ne szereljünk aljzatokat hőforrás (főzőlap, sütő) vagy közvetlenül vízforrás (mosogató) mellé. A mosogatógép mögé sem kerülhet konnektor.
- Nem megfelelő védelem: A konyhai környezet nedves és zsíros, ezért érdemes olyan konnektorokat választani, amelyek fröccsenésmentesek és fedéllel védik a csatlakozókat a szennyeződéstől.
- Hosszabbítók használata: A nagygépekhez tilos hosszabbítókat használni a biztonsági kockázatok miatt.
- Tervezés hiánya: Az elektromos készülékeket és a bútorokat már a felújítás kezdeti szakaszában célszerű a helyükre próbálni, hogy elkerüljük a kellemetlen meglepetéseket, amikor a dugaljak nincsenek ott, ahol szükség lenne rájuk, vagy a hozzáférést a bútorok akadályozzák.
A konyha megtervezése nemcsak az egyik legpontosabb odafigyelést igénylő feladat, hanem az egyik legköltségesebb beruházás is egy lakás bebútorozásánál. A bútor és a gépek megtervezése mellett kulcsfontosságú az elektromos hálózat szakszerű kiépítése, amely magában foglalja a konnektorok optimális elhelyezését és a csempeburkolattal való harmonikus integrációját.
