A Modern Hegesztőállomás: Technológia, Biztonság és Hatékonyság

A hegesztőállomás, mint a modern ipar egyik kulcsfontosságú eleme, jelentős fejlődésen ment keresztül az elmúlt évtizedekben. A kezdeti, egyszerű eszközöktől mára eljutottunk a rendkívül komplex, automatizált rendszerekig, amelyek nem csupán a termelékenységet növelik, hanem a biztonságot és a minőséget is garantálják. Ez a cikk átfogóan vizsgálja a hegesztőállomásokkal kapcsolatos technológiai, biztonsági és szabályozási szempontokat, különös tekintettel a magyarországi előírásokra és a legújabb ipari trendekre.

1. Fogalommeghatározások és Alapvető Elvek

A precíz és biztonságos működés érdekében elengedhetetlen a hegesztőállomásokkal kapcsolatos alapvető fogalmak tisztázása. A szakági műszaki előírások, mint például a 3/2020. (I. 13.) ITM rendelet, részletesen definiálják ezeket a fogalmakat, amelyek alapvető fontosságúak a tervezés, kivitelezés és üzemeltetés során.

ARH (Alsó Robbanási Határ): Az éghető gáznak vagy gőznek az a koncentrációja a levegőben, amely alatt a keverék nem robbanóképes. Ez a fogalom kulcsfontosságú a robbanásveszélyes környezetek kialakításának megelőzésében.
Áramlásbiztosító: A gázfogyasztó készülék égéstermék kivezető részéhez kapcsolódó szerkezeti elem, amely a huzatváltozás és a visszaáramlás hatását csökkenti. Ez biztosítja az égés stabilitását és megakadályozza az égéstermékek visszajutását a helyiségbe.
Biztonsági membrán: A membrán szakadása esetén védelmet biztosító védőmembrán. Ez egy kritikus biztonsági elem, amely meghibásodás esetén megakadályozza a veszélyes helyzetek kialakulását.
Csatlakozóvezeték: A tartályos PB-gáz és szintetikus gáz esetén a tartály folyadék- vagy gázfázisú elvételi csonkjának elzáró szerelvényétől induló és a fogyasztói főcsapig terjedő vezeték tartozékaival együtt. Fontos megjegyezni, hogy az elzáró szerelvény nem része a csatlakozóvezetéknek.
Egység-hőterhelés: A gázfogyasztó készülék EU-megfelelőségi nyilatkozatán megjelölt típushoz megadott hőterhelése. Ha a tanúsított gázfogyasztó készülék több olyan részegységből áll, amelyek önállóan is működőképesek, akkor a részegység hőterhelése tekintendő egység-hőterhelésnek. Több névleges hőterheléssel rendelkező készülék esetén a telepítés tervezője vagy az egyszerűsített készülékcsere végrehajtója választja ki a releváns hőterhelést.
Együttes hőterhelés: Az egy helyiségben üzemeltetett gázfogyasztó készülék(ek) összes névleges hőterhelése. Ez a paraméter alapvető fontosságú a helyiség légellátásának és szellőzésének tervezésénél.
Felhagyás: A csatlakozóvezeték, a telephelyi vezeték és a felhasználói berendezés végleges használaton kívül helyezése, elbontással.
Földgázelosztó: A Magyar Energetikai és Közmű-szabályozási Hivatal által kiadott működési engedéllyel rendelkező természetes vagy jogi személy, vagy jogi személyiséggel nem rendelkező szervezet.
Gázipai engedélyes: A földgázellátásról szóló törvény értelmében a tevékenysége gyakorlásához szükséges engedéllyel rendelkező földgázelosztó, vezetékes PB-gázszolgáltató, PB-gáz forgalmazó, telephelyi szolgáltató, telephelyi engedélyes.
Gázmérő névleges méréshatára: A mérőeszközökre vonatkozó egyedi előírásokról szóló rendelet alapján meghatározott olyan térfogatáram, amely nem használhatja ki a legnagyobb megengedett hibára vonatkozó értékeket.
Gáz alá helyezés: Az a művelet, amelynek során a csatlakozóvezetéket, a fogyasztói vezetéket, a telephelyi vezetéket gázzal töltik fel.
Gázfogyasztó készülék („A” típusú): Olyan készülék, amely égéstermék-elvezetőhöz nem csatlakoztatható. Levegőt a helyiségből nyer, és égéstermékét a helyiségbe bocsátja ki.
Gázfogyasztó készülék („B” típusú): Olyan készülék, amely az égési levegőt közvetlenül a helyiségből nyeri, és égéstermékének elvezetése a szabadba történik.
Gázfogyasztó készülék („C” típusú, zárt égésterű): Olyan készülék, amelynek üzeme a helyiségtől független, az égési levegőt közvetlenül a szabadból veszi, és égéstermékét a szabadba vezeti ki.
Gázfogyasztó készülék típus: A levegőellátás és az égéstermék elvezetés módja szerinti európai osztályozási rendszer szerinti típus.
Gázkonnektor: A fogyasztói vezeték kapcsoló eleme, amely hajlékony csővel kapcsolja össze a gázfogyasztó készüléket a fogyasztói vezetékkel, lehetővé téve az egyszerű szét- és összekapcsolást.
Gáznyomás-szabályozó: Segédenergia nélkül működő készülék, amely a rajta átáramló gáz nyomását meghatározott értékre csökkenti és tűréshatárok között tartja.
Gázszivárgás: A csatlakozóvezetéken, a felhasználói berendezésen, a telephelyi vezetéken tömörtelenség következtében bekövetkező gázkiáramlás.
Gázterhelés: Az időegységre eső térfogatáram, amely a készülék folyamatos üzeme során a készülékbe áramlik (m³/h; m³/s).
Hasadó és hasadó-nyíló felületek: Az Országos Tűzvédelmi Szabályzat (OTSZ) szerinti felületek.
Hőre záró szerelvény: 100 °C hőmérsékleten legfeljebb 1 percen belül önműködően lezáró szerelvény.
Hőterhelés: Az az energiaáram, amely a készülék folyamatos üzeme során a készülékbe áramlik (kW).
Karbantartás, javítás: A vezetékek és berendezések eredeti állapotának és állagának fenntartását célzó tevékenység.
Készülék elzáró szerelvény: A fogyasztói vezetékbe a gázfogyasztó készülék elé beépített kézi működtetésű záró szerelvény.
Készülék nyomásszabályozó: A fogyasztói vezetéken érkező gáz nyomását a gázfogyasztó készülék csatlakozási nyomására csökkentő készülék.
Kibocsátó forrás: Olyan pont vagy hely, amelyből éghető gáz szabadulhat ki a légkörbe.
Kiviteli terv: A tervező által a kivitelező részére készített dokumentum.
Közcsatorna: Felszíni vizek minőségének védelmére vonatkozó rendeletben meghatározott fogalom.
Légtér-összeköttetés: Két vagy több helyiség légtere akkor tekintendő összeköttetésben lévőnek, ha közöttük nyílás van és azon nincs fokozott légzárású, automatikusan záródó nyílászáró.
Légtérterhelés: Az egy helyiségbe telepített gázfogyasztó készülék(ek) és technológiai rendszer(ek) összes hőterhelésének és a helyiség szabad légterének hányadosa.
Levegő-bevezető: Olyan szerkezet, amely a levegőt a szabadból a helyiségbe vagy a készülék levegőbevezetés céljára kialakított nyílásához vezeti.
Megvalósulási dokumentáció: A tervdokumentáció azon példánya, amely a megvalósult állapotot tükrözi.
Membrános (lemezházas) gázmérő: Gáztérfogat-mérő eszköz, amelyben a térfogatot mérőkamrák segítségével határozzák meg.
Műszaki-biztonsági ellenőrzés: Olyan eljárás, amely során a szakemberek felülvizsgálják a kivitelezést és minősítik a rendszert.
Névleges hőterhelés: A gyártó által a gázfogyasztó készülékre megadott hőterhelés kW-ban.
Nyomások: Különböző típusú nyomások, mint bemenő nyomás, csatlakozási nyomás, kimenő nyomás, legnagyobb üzemi nyomás stb.

2. Általános Tervezési Követelmények

A csatlakozóvezetékek, felhasználói berendezések és telephelyi vezetékek tervezése során szigorú műszaki és biztonsági előírásokat kell betartani. Ezek az előírások biztosítják a rendszerek biztonságos működését és megelőzik a baleseteket.

2.1. A Kiviteli Terv Tartalma

A kiviteli tervnek részletesen tartalmaznia kell minden olyan információt, amely a biztonságos és szakszerű kivitelezéshez szükséges. Ez magában foglalja a vezetékek nyomvonalát, méreteit, anyagait, a szerelvények helyét, a nyomásviszonyokat, a biztonsági berendezéseket, valamint a szellőzési és égéstermék-elvezetési megoldásokat.

2.2. A Műszaki Leírás Tartalma

A műszaki leírás kiegészíti a rajzdokumentációt, részletezve a felhasznált anyagok minőségét, a beépítendő berendezések típusait, a kivitelezési technológiákat (például hegesztési eljárások), a minőségellenőrzési módszereket és a próbaüzemi eljárásokat.

2.3. Rajzdokumentáció Tartalma

A rajzdokumentáció magában foglalja az alaprajzokat, metszeteket, elvi kapcsolási rajzokat, amelyek pontosan ábrázolják a rendszer geometriáját és funkcióját.

2.4. A Terv Érvényessége és Módosítása

Az engedélyezett terv érvényességi ideje meghatározott, és a terv módosítására csak meghatározott eljárások keretében kerülhet sor, amelyeket szintén szabályoznak az előírások.

3. Védőtávolságok

A biztonságos működés érdekében a gázvezetékeket és berendezéseket megfelelő védőtávolságban kell elhelyezni az épületektől, más vezetékektől és létesítményektől. Ezek a távolságok csökkentik a tűz, robbanás vagy egyéb károsodás kockázatát.

Védőtávolság épülettől: Meghatározza, hogy milyen távolságra helyezhető el a gázvezeték vagy berendezés épülettől, hogy egy esetleges hiba esetén ne okozzon kárt az épületben.
Védőtávolság vezetékektől: Biztosítja, hogy a gázvezeték ne érintkezzen más, potenciálisan veszélyes vezetékekkel (pl. elektromos kábelek, vízelvezető csövek), és elegendő tér legyen a karbantartáshoz és javításhoz.

4. Épületbe Történő Belépés Követelményei

A csatlakozóvezeték és fogyasztói vezeték épületbe történő belépésekor különleges biztonsági intézkedéseket kell betartani.

Térszint alatti belépés: Amennyiben a vezeték térszint alatt lép be az épületbe, extra védelemre van szükség a mechanikai sérülések és a korrózió ellen.

5. Épületen Belüli Kialakítás Követelményei

Az épületen belüli gázvezetékek kialakítása során számos szempontot kell figyelembe venni a biztonság és a funkcionalitás érdekében.

Rejtett szerelés: A rejtett szerelés (pl. falhoronyban, álmennyezetben) esetén speciális követelmények vonatkoznak a csövek védelmére és a hozzáférhetőségre.
Hol tilos elhelyezni gázvezetéket? Bizonyos helyiségekben, mint például hálószobákban vagy olyan helyeken, ahol fokozott tűzveszély áll fenn, tilos gázvezetéket elhelyezni.
Csővezeték anyagok és azok használhatósága: Különböző anyagok (acél, réz, PE) használhatók, de ezek kiválasztása függ a nyomásviszonyoktól, a környezeti feltételektől és a szerelés módjától. Fontos figyelembe venni a csővezeték anyagának kémiai és mechanikai tulajdonságait is.
Vezetékek kötései: A kötések (hegesztés, menetek, préskötések) megbízhatósága kritikus a szivárgások elkerülése érdekében.
Átváltás acélcsőről rézre: Az eltérő anyagok összekötésekor speciális adaptereket és eljárásokat kell alkalmazni a megbízható kapcsolat biztosítása érdekében.

6. A Hegesztésre Vonatkozó Sajátos Követelmények

A hegesztés a fém alkatrészek összekapcsolásának egyik legfontosabb és legbiztonságosabb módja. Azonban a gázvezetékek hegesztése speciális szaktudást és minősítést igényel.

Tanúsított hegesztő: Acél hegesztésnél, különösen nyomás alatt álló rendszerek esetén, általában tanúsított hegesztőre van szükség, aki rendelkezik a megfelelő képesítéssel és tapasztalattal.
PE anyagú vezetékek hegesztése: A polietilén (PE) csövek hegesztése speciális, hőre lágyító eljárással történik, amelyhez speciális hegesztőgépek és szakképzett személyzet szükséges.

Hegesztő suli I. Bevont elektródás (pálcás, ív) hegesztés

7. PB-gáz Üzemű Csatlakozóvezetékek Tervezésének Sajátos Követelményei

A PB-gáz (propán-bután) eltérő tulajdonságai miatt a vele üzemelő rendszerek tervezésekor speciális szabályokat kell betartani, különösen a tárolás, elvezetés és a nyomásszabályozás tekintetében.

8. Megvalósulási Dokumentáció

A kivitelezést követően elkészítendő megvalósulási dokumentáció pontosan tükrözi a létesített rendszert, beleértve az esetleges tervmódosításokat is. Ez az iratrendszer elengedhetetlen a későbbi karbantartás, javítás és üzemeltetés során.

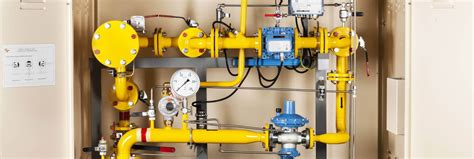

9. Gáznyomás-szabályozók Elhelyezésének Általános Követelményei

A gáznyomás-szabályozók feladata a bejövő magasabb nyomású gáz nyomásának biztonságos szintre csökkentése. Elhelyezésükkor figyelembe kell venni a védőtávolságokat és a hozzáférhetőséget.

Egy helyrajzi számon lévő fogyasztók ellátása: Több fogyasztó ellátása esetén a szabályozó elhelyezésekor figyelembe kell venni az összes fogyasztó együttes gázigényét.
Védőtávolságok nyílászáróktól: A szabályozókat megfelelő távolságban kell elhelyezni nyílászáróktól, hogy egy esetleges szivárgás esetén a gáz ne tudjon felhalmozódni az épületben.

10. Nagy-Középnyomású Házi Gáznyomás-Szabályozók és Egyedi Gáznyomás-Szabályozó Állomások

Ezek a berendezések nagyobb nyomású gázrendszerekhez kapcsolódnak, és speciális tervezési és biztonsági követelmények vonatkoznak rájuk. Az egyedi szabályozó állomások kialakítása során különös figyelmet kell fordítani a robbanásvédelemre és a megfelelő szellőzésre.

11. Gépészeti és Kibocsátási Források Zónabesorolása

A gáznyomás-szabályozó állomások gépészeti kialakítása, valamint a kibocsátó források (pl. szivárgási pontok) zónabesorolása alapvető fontosságú a robbanásveszélyes légkör kialakulásának megakadályozásában. A zónabesorolás alapján határozzák meg az alkalmazandó elektromos és egyéb berendezések robbanásbiztosságát.

12. Ipari Gáznyomás-Szabályozó Állomások és Folyamatvezérlő Állomások

Az ipari alkalmazásokban használt nagyteljesítményű szabályozó állomások és a hozzájuk kapcsolódó folyamatvezérlő rendszerek speciális követelményeket támasztanak a megbízhatóság, a redundancia és a biztonság terén.

13. Építészeti, Épületgépészeti és Gépészeti Követelmények

A gáznyomás-szabályozó állomások létesítésekor az építészeti (elhelyezés, kialakítás), épületgépészeti (szellőzés, fűtés) és általános gépészeti (anyagnormák, szerelvények) követelmények egyaránt fontosak a biztonságos és hatékony működés érdekében.

14. Berendezések, Szerelvények és Nyomáspróbák

Az állomásokban alkalmazott berendezéseknek (szelepek, szűrők, mérők) és szerelvényeknek meg kell felelniük a vonatkozó szabványoknak. Az üzembe helyezés előtti nyomáspróba kritikus fontosságú a rendszer tömörségének és biztonságának igazolására.

15. Üzembe Helyezés és Nyomáshatároló Rendszerek

A gáznyomás-szabályozó állomás üzembe helyezése magában foglalja a végső ellenőrzéseket és a rendszer működésének tesztelését. A nyomáshatároló rendszerek (pl. biztonsági szelepek) további védelmi réteget jelentenek a túlnyomás ellen.

16. PB-gáz Gáznyomás-Szabályozó Beépítése

A PB-gáz szabályozók beépítésekor speciális szempontokat kell figyelembe venni a gáz halmazállapota és nyomása miatt, különösen a hőmérsékletváltozásokkal szembeni érzékenységüket illetően.

17. Villamos Berendezések és Gázmérő Állomások

A gáznyomás-szabályozó és gázmérő állomásokban alkalmazott villamos berendezéseknek robbanásbiztosnak kell lenniük a potenciálisan robbanásveszélyes környezet miatt. A gázmérő állomásokra vonatkozó speciális követelmények biztosítják a pontos mérést és a biztonságos üzemeltetést.

17.1. A Gázmérőkre Vonatkozó Követelmények

Hová nem helyezhető el mérő? Meghatározott helyeken, például nedves vagy poros környezetben, illetve olyan helyeken, ahol mechanikai sérülés veszélyeztetheti, nem helyezhető el mérő.
Távolság készüléktől, füstcsőtől, csőtől: Biztosítani kell a megfelelő távolságot a mérőtől a gázfogyasztó készülékektől, füstcsövektől és egyéb csövektől a biztonságos működés és a könnyű hozzáférés érdekében.
Mikor kell elzáró a mérő után is? Bizonyos esetekben, például nagyméretű rendszereknél vagy különleges biztonsági előírások esetén, a mérő után is elzárószerelvényt kell beépíteni.
Mikor elég egy elzáró a nyomszab. és a mérő elé? Az egyszerűbb rendszereknél, ahol a nyomásszabályozó és a mérő egy egységben van, elegendő lehet egyetlen elzáró a rendszer elején.
Mérő elhelyezése pincében: Pincében történő elhelyezés esetén különös figyelmet kell fordítani a szellőzésre és a tűzvédelemre.
Mérő le- és felszerelése készülékcsere esetén: A mérő leszerelése és visszaszerelése készülékcsere esetén speciális eljárást igényel a biztonságos munkavégzés érdekében.

18. Gázfogyasztó Készülékek Elhelyezésének Követelményei

A gázfogyasztó készülékek elhelyezése során figyelembe kell venni a készülék típusát, teljesítményét, valamint a helyiség méretét és szellőzését.

Gázkészülék elhelyezése garázsban: Garázsban történő elhelyezés esetén szigorúbb szabályok vonatkoznak a szellőzésre és a tűzvédelemre, mivel ezek a helyiségek gyakran tartalmaznak éghető anyagokat.
Távolság kádtól-zuhanytól: Bizonyos készülékek, különösen elektromos berendezések, nem helyezhetők el túl közel vizes helyiségekhez (kád, zuhany).
PB-gáz üzemű készülékek többletfeltételei: A PB-gáz üzemű készülékek esetén a tárolás, a vezetékek kialakítása és a szellőzés terén speciális követelmények érvényesülnek.
"A", "B", "C" típusú készülékek elhelyezése: A különböző típusú készülékek eltérő légellátási és égéstermék-elvezetési igényei miatt más-más elhelyezési szabályok vonatkoznak rájuk. A részletes táblázatok (pl. B1, B11, B12 stb.) a specifikus telepítési feltételeket írják le.

19. Nagyobb Hőterhelésű Készülékek Követelményei

A 140 kW-nál nagyobb együttes hőterhelésű gázfogyasztó készülékek elhelyezésekor kiegészítő követelmények vonatkoznak a robbanás elleni védelemre, a szellőzésre és az égéstermék elvezetésére.

20. Vészszellőző és Üzemi Szellőztető Rendszerek

A megfelelő szellőzés elengedhetetlen a gázüzemű rendszerek biztonságos működéséhez. A vészszellőző rendszerek gyorsan eltávolítják a potenciálisan veszélyes gázkoncentrációt, míg az üzemi szellőztetés biztosítja a friss levegő utánpótlását.

21. Kivitelezést Követő Vizsgálatok

Az elkészült csatlakozóvezeték, felhasználói berendezés és telephelyi vezeték kivitelezését követően elvégzett vizsgálatok (pl. nyomáspróba, tömörségi vizsgálat) igazolják a rendszer biztonságos működőképességét.

22. Mellékletek és Egyszerűsített Eljárások

A rendelet mellékletei fontos dokumentumokat tartalmaznak, mint például a szerelési nyilatkozatok mintái és a műszaki biztonsági felülvizsgálati jegyzőkönyvek. Az "egyszerűsített készülékcsere" eljárás megkönnyíti a kisebb léptékű munkálatokat, de szigorú feltételekhez kötött.

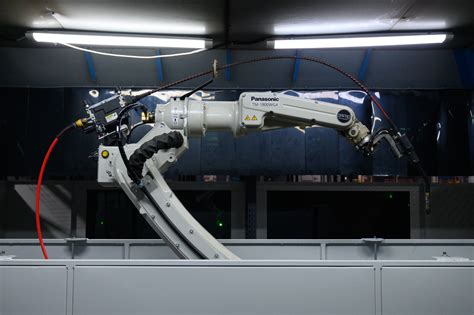

23. Modern Hegesztőállomások és Robottechnológia

A gyártási folyamatok optimalizálása érdekében egyre nagyobb szerepet kapnak a modern hegesztőállomások és a robottechnológia. Ezek a rendszerek képesek rendkívül pontos és ismételhető hegesztési feladatok elvégzésére, növelve a termelékenységet és csökkentve a hibázási arányt.

Példaként említhető a FANUC M-20iA/12L hegesztőrobot, amelyet nagy méretű és összetett munkadarabok precíz hegesztésére terveztek. A robot karjába integrált kábelek és szerszámok biztosítják a hosszú élettartamot és a megbízható működést. A FRONIUS TPS 500i hegesztő áramforrás és a FRONIUS Robacta Reamer tisztítóállomás tovább növeli a rendszer hatékonyságát és a hegesztési minőséget. Az ESAB MARATHON PAC hegesztőhuzal-csomagoló rendszer pedig biztosítja a folyamatos és pontos huzalelőtolást.

A cégünk modern szemlélettel kívánja partnereink gyártási folyamatait fejleszteni és bővíteni, robottechnológia, mérőműszerek és célgépek segítségével. A gyártás optimalizációja mindenkinek fontos, hiszen kevesebb selejtet, nagyobb termelékenységet és biztonságos üzemet eredményez. Ebben tudunk Önnek segíteni.

24. Hőlégfúvó Állomások és Forrasztás

A hőlégfúvó állomások, mint például a METCAL HCT-1000, digitális hőmérséklet-szabályzással és széles hőmérsékleti tartománnyal (100-450°C) rendelkeznek. Ezek az eszközök ideálisak különféle elektronikai alkatrészek forrasztásához és szereléséhez, beleértve az integrált áramkörök pozicionálását is. A gyors fúvókacsere és a beépített gomb a markolaton tovább növeli a használhatóságot. Ezek az állomások rendkívül fontosak a precíziós szerelésben, ahol a hőmérséklet pontos szabályozása elengedhetetlen az alkatrészek károsodásának elkerülése érdekében.

A hegesztés különálló fém alkatrészek oldhatatlan, atomjaikat felhasználó kohéziós kötéssel való összeerősítése, mely a szerkezeti elemek anyagának megolvasztásával vagy azokhoz hasonló kémiai összetételű töltőanyag (hozaganyag) beolvasztásával történik. A kohéziós kapcsolat kétféleképp jöhet létre: a kötés helyén lévő anyagokat - a hozaganyaggal együtt - közös fémfürdővé olvasztják (pl. láng- és ívhegesztés), vagy más erőhatással létesítenek az elemek közötti molekuláris kapcsolatot (pl. sajtoló hideghegesztés). A pálcákon lévő bevonat (vas-mangánoxid, rutil, cellulózos, stb.) stabilizálja az ívet és akadályozza az ömledék oxidációját. Az infravörös és ibolyántúli káros sugárzások és az ezekkel járó, veszélyt jelentő hőhatás elleni fényszűrőüvegek, melyek fokozatát a hegesztési eljárás, a használt anyagok és az energiaforrás intenzitása határozza dozza (pl. Volframel). A megolvadt fém kismértékű fröccsenésével szembeni ellenállás (min.

A modern hegesztőállomások és a precíziós forrasztórendszerek integrációja lehetővé teszi a gyártási folyamatok teljes körű automatizálását és optimalizálását, biztosítva a magas minőséget és a biztonságos üzemet. A Transfer Multisort Elektronik Sp. z o.o. folyamatosan kínál promóciókat, kedvezményeket és újdonságokat ezen a területen.
