Saját Laboratóriumi Tápegység Építése: Útmutató Hobbistáknak és Profiknak

Minden elektronikai hobbi, prototípus építés vagy komolyabb kísérlet alapvető feltétele egy megbízható és precíz áramforrás. Sokan kezdik a barkácsolást olcsó, kínai forrásokkal, de hamar rájönnek, hogy a zajos kimenet, a pontatlan feszültség kijelzés vagy a hiányzó, állítható áramkorlát (Constant Current - CC mód) komoly akadályt gördít a munka elé. Miért érdemes tehát a nulláról felépíteni a saját labor tápunkat, és hogyan vágjunk bele a projektbe, ami nemcsak rendkívül tanulságos, de egy életre szóló, személyre szabott eszközt is ad a kezünkbe?

Miért építsünk, ha vehetünk?

A piacon rengeteg asztali tápegység elérhető, a pár tízezer forintos fapados modellektől a csillagászati árú precíziós műszerekig. Egy kezdő számára csábító lehet egy olcsó, kapcsolóüzemű táp, de a zajos kimenet (nagyfrekvenciás hullámzás, azaz ripple) hamar tönkreteheti a finom analóg áramköreinket vagy a precíz szenzor méréseket.

A saját építésű tápegység egyik legfontosabb előnye a személyre szabhatóság. A kimenetek számát, a feszültség- és áramtartományt, valamint a kijelzők típusát is saját igényeinkre szabhatjuk. Dönthetünk arról, hogy milyen minőségű alkatrészeket használunk, ami közvetlenül befolyásolja a végeredmény minőségét és megbízhatóságát. Ezen felül a tanulási tapasztalat felbecsülhetetlen. Egy ilyen projekt elmélyíti az elektronikai ismereteket, a hardver és szoftver tervezéstől a forrasztásig és hibakeresésig. A gyári modellek korlátozott funkciókkal rendelkeznek, míg a saját építésű tápegységünkkel olyan extra funkciókat is implementálhatunk, mint az előszabályozás (pre-regulation) a hatékonyság növelése érdekében, vagy a digitális vezérlés, ami a legtöbb középkategóriás gyári modellből hiányzik. A működő, saját kezűleg épített eszköz látványa és használata felbecsülhetetlen értékű elégedettséggel tölthet el.

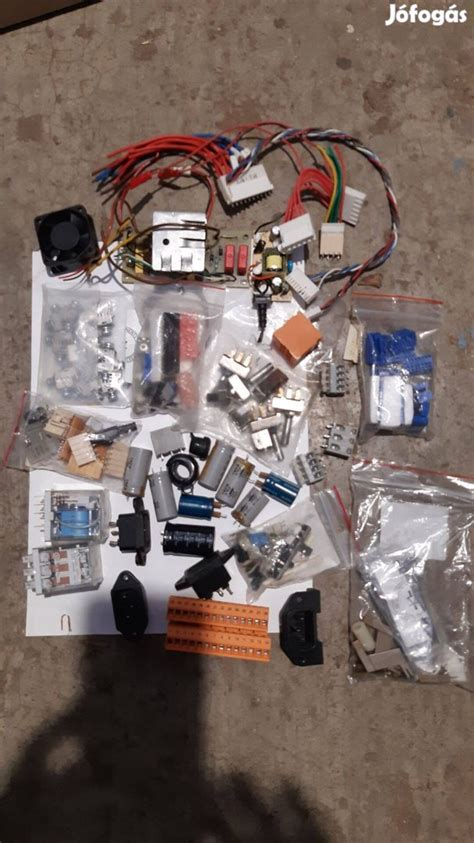

Elektronikai alkatrészek

A Lineáris Szabályozás Előnyei és Hátrányai

A DIY labor tápegység célja a precíz és tiszta energia biztosítása, ezért a lineáris szabályozás a legideálisabb kiindulópont, annak ellenére, hogy hátrányai is vannak.

Hátrányok:

  • Jelentős elektromágneses interferencia (EMI) és kimeneti zaj (ripple): Ez zavarhatja az érzékeny áramköröket.
  • Hőtermelés: A lineáris szabályozók jelentős hőt termelnek, különösen nagy feszültségkülönbség és áramerősség esetén.

Előnyök:

  • Kimeneti tisztaság: A lineáris tápegységek tisztább kimenetet adnak, kevesebb zajjal, mint a kapcsolóüzemű társaik.
  • Egyszerűség: Bár bonyolultabbá tehető, az alapelve viszonylag egyszerűen megvalósítható.

Egy egyszerű feszültségstabilizátor, mint például egy LM317-es IC, nem tesz profi tápot. Egy tipikus, megbízható DIY labor táp magja egy OpAmp alapú szabályozó áramkör, amely egyszerre felügyeli a feszültséget és az áramot.

Az Építés Lépései és Alkatrészei

A modern, emberi hangvételű, jól használható készülékekhez érdemes digitális kijelzőt beépíteni. Egy kettős LED vagy OLED kijelző, amely egyszerre mutatja a feszültséget és az áramot, elengedhetetlen. Sőt, egy beépített mikrokontrollerrel (pl. Arduino, ESP32) tovább növelhetjük a tápegység intelligenciáját és rugalmasságát.

1. Bemeneti Tápegység és Transzformátor

Mivel lineáris tápot építünk, szükségünk van egy nehéz, hagyományos hálózati transzformátorra. Javasolt a toroid transzformátor használata, amely jobb hatásfokú és kisebb szórt mágneses teret generál, mint a hagyományos EI magos társai. Válasszunk olyan szekunder feszültséget, amely 3-5 volttal magasabb, mint a kívánt maximális kimeneti feszültség (pl. 24V kimenethez 25-28V AC).

A bemeneti oldalon (a transzformátor után, de a szabályozás előtt) alkalmazott nagy kapacitású pufferkondenzátorok (pl. 10.000 µF vagy több) biztosítják az alacsony bemeneti feszültség hullámzást, ami csökkenti a szabályozó fokozat terhelését és a végleges kimeneti zajt.

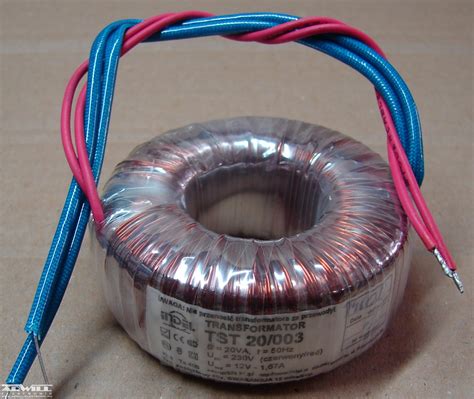

Toroid transzformátor

2. A Szabályozó Áramkör Szíve

A szabályozó áramkör precizitása kritikus. Használjunk minőségi, alacsony driftű OpAmp-okat (pl. TL072 vagy precíziós OPA sorozat). A referenciafeszültséget (amelyhez a kimenetet hasonlítjuk) egy stabil Zener-dióda vagy egy precíziós referencia IC (pl. LM399) biztosítsa.

A szabályozó tranzisztor (a pass element) a legfontosabb hőforrás. Válasszunk megfelelő áramerősségű bipoláris tranzisztort (pl. 2N3055 vagy TIP35C) vagy nagyteljesítményű MOSFET-et, és gondoskodjunk a megfelelő, nagyméretű hűtőbordáról.

A legnépszerűbb DIY tervek (mint például a jól ismert E-lab vagy a Ben L. tervei) gyakran egy OpAmp alapú szabályozó áramkört használnak, amely egyszerre felügyeli a feszültséget és az áramot.

3. Hőkezelés és Védelem

A lineáris tápegység legnagyobb ellensége a hő. Tegyük fel, hogy 30V bemeneti feszültségről 5V kimeneti feszültséget és 5A áramot állítunk elő. A szabályozó tranzisztoron 25V feszültség esik, ami 125W disszipált teljesítményt jelent (P=U*I). Ez rengeteg hő!

  • Aktív Hűtés: Hőmérséklet-vezérelt ventilátor (fan controller) beépítése elengedhetetlen. A ventilátor csak akkor kapcsoljon be, ha a hőmérséklet meghalad egy kritikus szintet (pl. 50-60°C).
  • Túlmelegedés Elleni Védelem (OTP): Helyezzünk hőérzékelőt (termisztort) közvetlenül a szabályozó tranzisztor hűtőbordájára. Ha a hőmérséklet kritikus szintre emelkedik (pl. 80-90°C), a tápegység kapcsolja le magát, hogy megelőzze a károsodást.

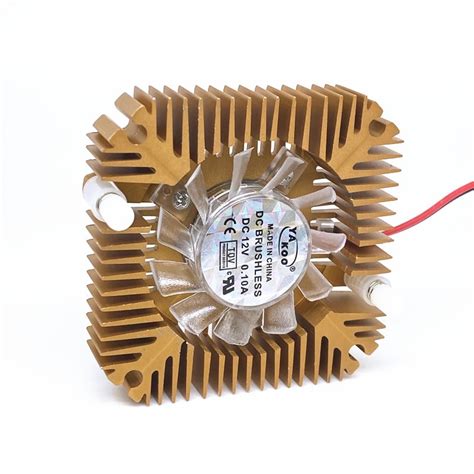

Hűtőborda ventilátorral

4. Felhasználói Felület és Kijelzés

Míg az olcsó DIY tápok fix potenciométereket használnak, egy profi készülék finom és durva állítást is lehetővé tesz mind a feszültség, mind az áramerősség tekintetében (Multi-turn potenciométerek vagy enkóderek).

A modern, emberi hangvételű, jól használható készülékekhez már érdemes digitális kijelzőt beépíteni. Egy kettős LED vagy OLED kijelző, amely egyszerre mutatja a feszültséget és az áramot, elengedhetetlen. Sőt, egy beépített mikrokontroller (pl. Arduino, ESP32) segítségével a kijelzés pontossága tovább növelhető, és akár tárolhatjuk is a beállításokat.

A "4 banánhüvelyes" megoldás, ahol a kimeneti feszültség mérése és a tápfeszültség kivezetése külön kábeleken történik, a fogyasztón megjelenő feszültség minél pontosabb követését hivatott biztosítani. Ez a vezetékeken eső feszültséget hivatott "korrigálni", pontosabb "helyi" mérést téve lehetővé.

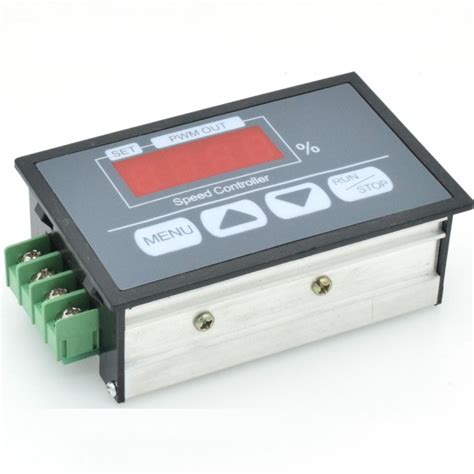

Digitális kijelző panel

Tesztelés és Kalibráció

Amikor az áramkört már összeállítottuk (lehetőleg nyomtatott áramkörre, nem kenyérdeszkára!), jön a tesztelés és kalibráció.

  • CC Kalibráció: Ezt terhelés alatt kell végezni. Állítsuk be a maximális áramerősséget (pl. 3A), majd terheljük le a kimenetet (pl. egy teljesítmény ellenállással vagy egy autólámpával), amíg az áramkorlátra nem vált.
  • Ripple Mérés: Ez már igényel egy oszcilloszkópot. A kimenetre kapcsolt terhelés mellett ellenőrizzük a hullámosságot.

Egy precíziós multiméter és egy elektronikus terhelés (vagy megfelelő ellenállások) segítségével beállítod a pontos feszültség- és árammérést, valamint a DAC kimeneti értékeit. Több pontos kalibrációs pont használata (pl. fix feszültségek és áramok beállítása) alapvető a pontosság növeléséhez.

Mennyire használható egy mai 200MHz es digitális oszcilloszkóp

Költségek és Alternatívák

Egy komplex, 0-30V és 0-5A-es, lineáris szabályozású, mikroprocesszoros kijelzésű labor tápegység alkatrész költsége (jó minőségű transzformátorral, hűtőbordával és műszerdobozzal számolva) könnyen elérheti a 60.000 - 100.000 forintot, attól függően, milyen precízek a használt alkatrészek.

Ha a cél a puszta költségmegtakarítás, akkor egy olcsó, gyárilag kalibrált kínai modell (például egy Riden DC-DC átalakító modullal szerelt táp) jobb választás lehet. AZONBAN, ha a cél a maximális kimeneti tisztaság elérése, a hibátlan hűtés optimalizálása, a tanulás, és egy olyan készülék birtoklása, amelynek minden szegletét ismerjük, a DIY projekt páratlan.

Néhány felhasználó akár meglévő, régi "Deprez műszeres" tápegységeket is átalakít, hogy elkerüljék a drága alkatrészek beszerzését és egyedi megoldásokat kínáljanak. Mások moduláris megközelítést választanak, ahol külön panelek felelnek a különböző funkciókért (pl. feszültség- és áramszabályozás Arduino vezérléssel).

További Fejlesztési Lehetőségek

A projekt nem ér véget az első működő prototípussal. Rengeteg lehetőség rejlik a továbbfejlesztésben! Ne habozz belevágni!

  • Előszabályozás (Pre-regulation): Növeli a hatásfokot, csökkenti a fő szabályozó fokozat terhelését és a hőtermelést. Ez lehet egy kapcsolóüzemű tápegység (SMPS) vagy egy egyszerűbb előszabályozó áramkör.
  • Digitális Vezérlés: Érintőképernyős interfész, programozható kimeneti profilok, távoli vezérlés (pl. Wi-Fi vagy Bluetooth).
  • Több Csatorna: Egyedi igények szerint több, egymástól független kimenet kialakítása.
  • Speciális Funkciók: Például egyenáramú (DC-off) kapcsoló beépítése, amely biztonságosan megszakítja az áramellátást.

A "négytranyós" kivitel, amely nagyobb áramleadási képességet tesz lehetővé (pl. 5A vagy több), szintén népszerű választás lehet. A megfelelő N-es FET kiválasztása (pl. IRF3205) fontos, de a határadatokat azért nem árt betartani.

A földelés a készülék fém házához való elvezetése is kiemelt biztonsági szempont. A gyakran alkalmazott 431 IC helyett egy referenciával ellátott dupla komparátor (pl. TMS103) is használható a precizitás növelésére.

Következtetés

A saját építésű labor tápegység nem csupán egy eszköz, hanem egy híd a teória és a gyakorlat között. Zajcsökkentés, hőkezelés, pontosság és kalibrálás - ezek mind olyan területek, ahol a DIY megközelítés által szerzett tudás és tapasztalat felbecsülhetetlen. A kezdeti nehézségek ellenére a jutalom - egy kiválóan működő, testreszabott elektronikai műhely eszköz - minden befektetett energiát megér. Ne feledd: a legjobb Labor tápegység az, amit te magad építesz fel, pontosan a saját igényeidre szabva! Jó építést!
