Az E-gerendás födém: A magyar otthonok leggyakoribb gerendaszerkezete

Az E-gerendás födémszerkezet hazánkban az egyik legelterjedtebb, ha nem a legelterjedtebb vasbeton födém típus. Népszerűsége nem véletlen: stabil, tartós és viszonylag költséghatékony megoldást kínál egy ház megépítéséhez. A kivitelezés gyorsasága is jelentős előny, különösen, ha a szakemberek rendelkeznek a megfelelő tapasztalattal és ismeretekkel. Ez a cikk részletesen bemutatja az E-gerendás födém technológiáját, annak elemeit, méreteit, árait, a kivitelezés lépéseit, valamint a felmerülő esetleges problémákat.

Az E-gerenda technológia bemutatása

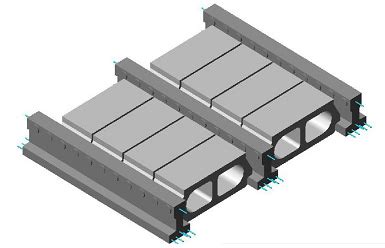

Az E-gerendás födém lényegében egy "legózásnak" felel meg, ahol két fő, betonból készült, nehéz elem kerül felhasználásra. A technológia alapját az úgynevezett vasbeton E-gerenda képezi, melyet a falazatra helyeznek 60 cm-es, vagy ritkábban 30 cm-es kiosztással. Ezt követően az E-gerendák közé kerülnek a béléstestek, más néven kefnik. Bár a technológia alapvető leírása egyszerűnek tűnhet, a kivitelezés ennél jóval összetettebb és nagyobb szakértelmet igényel.

Az E-gerenda részletes bemutatása

Az E-gerenda egy speciálisan kialakított, vasbetonból készült gerenda, melyet előregyártott formákban, betonüzemekben állítanak elő. Készítése nem tartozik a rendkívül bonyolult folyamatok közé, de otthoni körülmények között nem kivitelezhető. A gyártás során előfeszített vaspászmákat helyeznek el a speciális zsalukba, mielőtt a betont beleöntik. A vasbeton szerkezetek elve szerint a beton a nyomóerőket, míg a vasalat a húzóerőket veszi fel.

Az E-gerenda felső részében jelentkező nyomóerő felvételére főként betont használnak, bár egy szál vasat ide is beépítenek a gyártók. Az alsó öv, ahol jelentős húzóerő ébred, és ahová a béléstestek is támaszkodnak, több betont és vasat kap. Itt 5-7 szál vasat és egy ellapuló talpat alakítanak ki a nagyobb húzóerő és teherbírás érdekében. A jobb minőségű gyártók ezeket a futó vasalatokat kengyelekkel is összekötik, így egy vasúti sínhez hasonló keresztmetszetű, nagy teherbírású gerendát kapunk. Az ellapuló talp nemcsak a teherbírást növeli, hanem a béléstestek támaszkodási felületét is biztosítja. Fontos megjegyezni, hogy az E-gerenda nem alkalmas olyan helyekre, ahol felül jelentkezik húzóerő, mivel ott kevés vasalat található, így nem képes azt elviselni.

Az E-gerenda méretei

Az E-gerendák kétféle magassági mérettel készülnek, és számos hosszúsági méretük van, melyek 60 cm-enként növekednek. Az E-gerendák jelölése az "E" betűvel kezdődik, amit egy szám követ, ami a falköz méretét jelöli. Fontos tudni, hogy ez a szám nem a gerenda teljes hosszát jelenti, hanem a falakra felfekvő részeken túli szabad fesztávot. A teljes gerendahossz a falazatra felfekvő hosszabbításokból és a falköz hosszából tevődik össze. Az 5 méteres gerendahosszig a felfekvési hosszak mindkét végén 10-10 cm-ek, efölött pedig 12-12 cm-ek.

A családi házak tervezésekor kiemelten fontos, hogy a szabványos E-gerenda méreteket vegyék figyelembe. Ezt az építésznek és a statikusnak is jelezni kell. Ha nem szabványos méretekkel számolnak, akkor vagy egy mérettel nagyobb gerendát kell vásárolni, amit utána méretre kell vágni, vagy egyedi gyártást kell kérni, ami általában drága és nehezen kivitelezhető.

Az E-gerendák méretre vágása speciális szerszámokat, nagy flexet és betonacél vágására alkalmas korongot igényel. A hagyományos gyémánt korongok gyorsan elhasználódnak a betonacél vágása során.

Családi ház tervezése E-gerendával

A legkisebb E-gerenda méret 2,4 méter, a legnagyobb pedig 6,6 méter. Ideális esetben az építész és a statikus úgy tervezi meg a ház alaprajzát és a szobák méreteit, hogy ne kelljen az E-gerendákat méretre vágni. Ha a tervező nem képes erre, érdemes lehet tapasztaltabb szakembert keresni.

A gerendák kiosztására már a tervezés során figyelmet kell fordítani. Túl nagy fesztávok esetén a födém négyzetméterára megnövekszik, mivel 4,8 méter feletti fesztávoknál a gerendákat meg kell kettőzni (szorosan egymás mellé helyezni), ami többletköltséget jelent. Bizonyos esetekben (6 méter felett) akár háromszorozásra is szükség lehet. A szerző véleménye szerint a gerendák kettőzése miatt nem érdemes módosítani az alaprajzon, inkább vállalni a plusz költséget a kívánt elrendezés érdekében.

Az építész felelős a gerendák és ezáltal a szobák méreteinek meghatározásáért, míg a statikus a födém méretezéséért. A statikus által készített terv a mérvadó, és az építész ennek megfelelően módosíthatja az eredeti terveket. Ideális esetben az építész és a statikus egy személyben egyesül, ami megkönnyíti a tervezési folyamatot.

Az E-jelű betongerendáknak egy jellegzetes tulajdonsága, hogy az előfeszítés miatt enyhén íveltek. A terhelés hatására (a béléstestek elhelyezése után) kiegyenesednek, és nagyjából vízszintes felületet képeznek. Ezért nem kell aggódni az íves gerendák láttán. Azonban, ha az ív oldalirányú, az már problémát jelezhet.

Az E-gerenda ára

Az E-gerendák árai a méretüktől függően változnak. Az alábbi táblázat közelítő bruttó darabárakat mutat be, figyelembe véve a gerenda hosszát, súlyát és a felfekvési hosszakat.

A kefnik (béléstestek) bemutatása

A kefnik, más néven béléstestek, üreges, vasalatlan betonelemek, melyek formájukban hasonlítanak a zsalukövekhez. Téglatest alakúak, két "vállal", amelyek az E-gerendákra támaszkodnak. Súlyuk körülbelül 20 kg/db, és középen lyukacsosak. A lyukak csökkentik a súlyukat és az előállítási költségüket. A kefnik jelölése EB (előregyártott béléstest).

Kefnik mérete

Magyarországon három fő kefni méretet használnak, melyek az E-gerendák magassági méreteihez igazodnak, így biztosítva a sík felületet.

EB 30/19

Ez a legkevésbé elterjedt béléstest típus, melyet csak a 30 cm-es tengelytávolsággal lerakott E-gerendák közötti rések kitöltésére használnak. Ritkán alkalmazzák, mivel nem elterjedt, és a beszerzése is nehézkes lehet.

EB 60/19

Ez a leggyakrabban használt kefni méret, amely a 60 cm tengelytávolságra elhelyezett E-gerendák közötti teret tölti ki. A "/19" jelzés a kefnik és az E-gerendák magasságát mutatja. Fontos, hogy a 19 cm magas E-gerendákhoz az EB 60/19-es típusú kefniket rendeljük. A kefnik szélessége változó lehet (20 cm vagy 25 cm), ami befolyásolja a szükséges mennyiséget. Az 1 méter szélesség fedéséhez 4 db 25 cm széles vagy 5 db 20 cm széles kefni szükséges. Áruk darabonként bruttó 500-600 Ft körül mozog. Egy raklapra általában 60 db kefni fér, ami kb. 1,2-1,3 tonna súlyt jelent.

EB 60/24

Ez egy ritkább kefni típus, amely 24 cm magas. Az EB 60/19-eshez hasonlóan a 19 cm magas E-gerendákhoz használható, de felfelé kilóg a síkból. A gerendák feletti üregek betonnal való kitöltésével növelhető a födém teherbírása. Felbeton készítése ehhez is ajánlott. Ennek a béléstestnek a beszerzése is nehézkes lehet.

Gerendák, kefnik rendelése, kiszállítása

A szükséges gerendák és kefnik mennyiségének pontos kiszámítása a bejelentési terv alapján történik. Ha a terv nem tartalmazza ezeket az adatokat, akkor a méretarányos felmérés és számítás elvégzése a mi feladatunk.

A rendelés során több tüzéptől és kereskedőtől is érdemes árajánlatot kérni. Fontos, hogy az árajánlat tartalmazza a szállítást is, lehetőleg tehergépjárművel, daruzási lehetőséggel. A gerendák súlya miatt a kézi mozgatás nem lehetséges, a kisebbek is meghaladják a 100 kg-ot, a nagyobbak pedig a 250 kg-ot is elérhetik.

A szállítás időzítése is kulcsfontosságú. A födém elemeket csak akkor érdemes kiszállíttatni, ha a falazat már elkészült, hogy a daru azonnal el tudja helyezni a gerendákat a falak tetejére. Először a gerendákat, majd 1-2 raklap kefnit helyezzenek a földre. A kefniket kézzel lehet felpakolni a gerendák közé, ezt követően kerülhetnek a helyükre a további raklapos béléstestek.

Árajánlati trükkök

Mind az E-gerendákra, mind a kefnikre részletes árajánlatot kell kérni. A legfontosabb szempont a szállítással együtt kért ár, és a szállítás módja, különös tekintettel a daruzási lehetőségre. A KCR-es (darus) autó biztosítja a gerendák biztonságos és hatékony elhelyezését.

Építsünk E-gerenda födémet!

Az építkezés során a terv a mérvadó. Az építész tervtől való eltérés komoly következményekkel járhat, mint például felelősségre vonás, hatósági büntetések, vagy akár a ház beomlása.

Legózzuk össze a hozzávalókat

A terv szerint a KCR-es teherautóval a falak tetejére daruztatjuk az E-gerendákat, és a tervben meghatározott tengelytávolságokkal (60 cm vagy 30 cm) elhelyezzük őket. Ha a teherautó nem fér be a ház fölé, IFA vagy nagyobb autódaruk bérelhetők (órabéres elszámolással). A gerendák elhelyezésekor figyelembe kell venni a felfekvési hosszakat is.

A gerendák felhelyezése után következik a kefnik beépítése. A béléstesteket kézzel, szorosan egymás mellé kell behelyezni. Nagyon fontos, hogy a már beépített kefnikre ne lépjünk rá, mert azok könnyen beszakadhatnak.

Koszorú és felbeton készítése

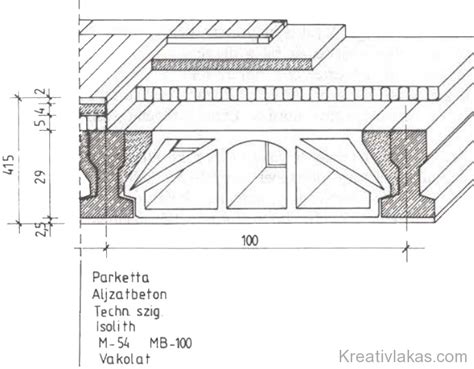

A beton gerendák és béléstestek önmagukban nem alkotnak egységes, stabil szerkezetet. Ezért szükséges a koszorú és a felbeton elkészítése. A koszorú összefogja a téglafalazatot, a felbeton pedig járható, teherhordó felületet biztosít, akár egy újabb szint építéséhez is. A koszorú és a felbeton betonnal kitölti az E-gerendák közötti réseket is, megakadályozva a kefnik és gerendák elmozdulását.

A vasbeton koszorúra kerülhet a következő emelet falazata. A koszorú és a felbeton készítésének lelke a terv szerinti összevasalás: egybefüggő vasalat a koszorúban, acélháló a felbetonban, és a két technológia, valamint az E-gerendák lukainak összekötése bekötő és pipavasakkal. A betonozást is nagy körültekintéssel kell végezni: stetterrel és vibrálva, legalább 6-7 cm vastag, minőségi betonból (C20/25) kell egybeönteni a koszorúval és a gerendák hézagaival. Ha ezt helyesen kivitelezik, repedésmentes födém érhető el.

Nézzük az árakat

Az E-gerendás födém az egyik legkedvezőbb ár/érték arányú födémtípus. Ha a födémtípusokat ár szerint növekvő sorrendbe állítanánk, akkor a legolcsóbb a hagyományos ácsolt fa födém, ezt követi a szeglemezes tetőszerkezet által biztosított fafödém. A harmadik helyen az E-gerendás födém áll, amely már járható és több szintes házakhoz is alkalmas. A drágább kategóriába tartoznak a különböző gyártók (Porotherm, Leier, Isofix, Ytong stb.) által kínált födémrendszerek, melyeknek speciális előnyeik lehetnek, de általában drágábbak az E-gerendásnál. A legdrágább és legnagyobb tervezési szabadságot biztosító födémtípus a monolit födém.

A födém számításakor nem csak a technológia árát kell figyelembe venni, hanem a szükséges teherhordó falak és oszlopok mennyiségét is. Egy E-gerendás födémhez gyakran szükség van belső tartófalakra vagy oszlopokra, ellentétben egy 10 cm-es válaszfal helyett egy 30 cm-es tartófallal…

Az E-gerendás födém ár-érték aránya és alternatívái

Az E-gerendás födém kiváló ár-érték arányt képvisel, különösen a hagyományos monolit födémekhez képest. Míg a monolit födémek nagyobb tervezési szabadságot nyújtanak, lényegesen magasabb költséggel járnak, és speciális zsaluzást, valamint hosszabb kivitelezési időt igényelnek. Az E-gerendás rendszer előnye a gyorsaság és a viszonylagos egyszerűség, ami csökkenti a munkaerő költségeket is.

A piacon számos más előregyártott födémrendszer is elérhető, mint például a Porotherm, Leier, Isofix vagy Ytong födémek. Ezek a rendszerek gyakran könnyebb elemeket használnak, ami megkönnyíti a szállítást és a beépítést, de általában magasabb áron érhetők el. Bizonyos esetekben, ahol kiemelten fontos a hőszigetelés vagy az akusztika, ezek a rendszerek jobb választást jelenthetnek, de a költséghatékonyság szempontjából az E-gerendás födém továbbra is erős versenytárs.

A födémek kiválasztásakor fontos figyelembe venni a tervezett épület funkcióját, a teherbírási követelményeket, a rendelkezésre álló költségvetést, valamint a kivitelezéshez szükséges szakértelmet és időt. Az E-gerendás födém számos magyarországi családi házban bizonyított már, megbízhatóságát és gazdaságosságát tekintve.

A Lindab szerepe az építőiparban és a fenntarthatóság

A Lindab egy nemzetközi vállalatcsoport, amely acéllemez termékek és rendszermegoldások fejlesztésére, gyártására és értékesítésére specializálódott, főként a Ventiláció és Profil üzletágakban. Bár a cikk főként az E-gerendás födémekre fókuszál, fontos megemlíteni a Lindab szerepét az építőiparban. A cég számos innovatív megoldást kínál, többek között tető-, fal- és ereszcsatorna rendszereket, valamint födémrendszereket, mint például a LindabFloor.

A Lindab elkötelezett a fenntarthatóság iránt, törekedve a bolygó klímájának javítására és egy fenntarthatóbb jövő kialakítására. Ez magában foglalja az energiatakarékos szellőztetési megoldásokat, az egészséges beltéri klímát biztosító rendszereket, valamint az újrahasznosított acélból készült termékek használatát. Az EPD (Environmental Product Declaration) tanúsítvánnyal rendelkező, Magyarországon gyártott légcsatornák is a cég fenntarthatósági törekvéseit tükrözik.

A Lindab kínálatában megtalálhatóak továbbá olyan termékek, mint a Lindab Truss rácsostartó, a LindabRoof tetőfelújító rendszer, valamint az IsoteQ intelligens építőelemek (fal-, födém-, tetőelemek), melyek energiatakarékos házak építését teszik lehetővé. A Lábatlani Vasbetonipari ZRT. által gyártott PPB gerendás födémrendszer és egyéb magas-, mélyépítési betontermékek is az előregyártott födémrendszerek kategóriájába tartoznak, melyekkel az E-gerendás rendszerek versenyezhetnek.

A Lindab tevékenysége jól mutatja, hogy az építőiparban egyre nagyobb hangsúlyt kapnak a modern, fenntartható és energiatakarékos megoldások, amelyek hosszú távon hozzájárulnak a környezetvédelemhez és az épületek energiahatékonyságához.
