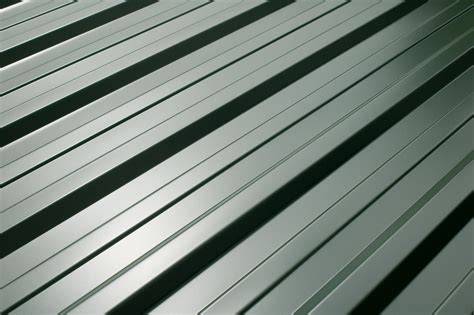

Lindab trapezlemez tűzállósága és kapcsolódó tűzvédelmi megoldások
A Lindab acél könnyűszerkezetek tűzállósága a modern építésben kiemelt figyelmet kap, és a prezentált anyagok alapján a tűzvédelmi tervezésen túl a gyártó termékeinek tűzvédelmi osztályozása is részletezett. Az acél mint építőanyag számos előnnyel rendelkezik, ugyanakkor magas hőmérsékleten romló tulajdonságai miatt passzív tűzvédelmi módszerek alkalmazása szükséges lehet. A dokumentum betekintést ad az égethetőségi osztályozásba, a tűzállósági követelményekbe és a konkrét Lindab termékekre vonatkozó alkalmazási példákba.
Az acél mint építőanyag tűz esetén
Az acél előnyös tulajdonságai közé tartozik a magas szakítószilárdság és a folyáshatár, a szívósság és alakíthatóság, fejlett gyártástechnológiák és viszonylag jó vízzáróság tetőfedések esetén. Ugyanakkor kedvezőtlen tulajdonságai között szerepel a fáradás és rideg törés veszélye, a korrózió, valamint a magas hőmérsékleten történő tulajdonságromlás, amely passzív tűzvédelmi megoldásokkal kezelhető (spray-k, festékek, lapburkolatok). A szerkezeti acél viselkedése tűzben során a hőmérséklet növekedése hatással van a teherbírásra; a normál és a paraméteres Eurocode tűzgörbék alapján vizsgált paraméterek megmutatják, hogyan csökken a keresztmetszeti ellenállás a hő hatására. A korrekciós tényezők és a védelem (burkolat, festék) befolyásolják a végső tűzállósági határértéket, amelyet gyakran R, REI vagy EI jelöléssel adnak meg.
Az acél tűzállóságát meghatározó tényezők a következők: keresztmetszet alakja, védelmi réteg jelenléte (burkolat, festés), valamint a terhelés és annak időbeni eloszlása. A 350-450 °C közötti reális küszöbértékekről, illetve a 450-600 °C közötti kritikus hőmérsékletekről a korábbi hazai szakirodalom és az EC3 alapján adatok érhetők el; hidegen vagy melegen formált vékonyfalú szelvények esetében a görbék és a kihasználási tényezők változhatnak. A tűzvédelmi tervezésben tehát nem csak a hőterhelésen múlik a részletezett teljesítmény, hanem az adott szerkezet védelmi konstrukciója és a közvetlen környezet is.
Tűzállósági követelmények (OTSZ, EN szabványok)
Az épületek tűzvédelmi osztályozása a magyar rendeletek és az EN szabványok szerint történik. Az 5 tűzveszélyességi osztály (A-E) és az 5 tűzállósági fokozat (I-V) alapján az építőanyagok és szerkezetek tűzvédelmi osztályait határozzák meg. Az építőanyagok tűzvédelmi osztályai az MSZ EN 13501-1 szerint kerülnek osztályozásra (pl. A1-A2, B, C, D, E, F), miközben az épületszerkezetek tűzállósági teljesítményét a MSZ EN 13501-2 szerint finomított osztályozás jellemzi (pl. TH, R, REI, élettartam szerinti értékek). A tetőfedés tűzterjedési fokozata az MSZ EN 13501-5 szerint kerül meghatározásra (például Broof(t1), Froof(t1)).
A tűzvédelmi számítások során lehetőség van Eurocode szerinti statikai tervezésre a tűzterhelés figyelembevételével, ahol a régi MSZ15020 szabványokat 2011. január 1-jétől felváltották. A R érték pozitív jelzésű érték marad, de a többi jellemző (E, EI, REI) kérdésként felmerülhet. A laboratóriumi vizsgálatok alapvetőek a megfelelő tűzvédelmi teljesítmények igazolásához, és ezek alapján lehet megállapítani a megfelelőségi és kiviteli dokumentációkat.
Konkrét esetek, alkalmazások
Az acél szerkezetek tűzvédelmi osztályai különböző Lindab termékekre vonatkoztatva kerültek összefoglalásra. A Natur horganyzott acéllemez például A1, a 15/25 ym PE bevonatos lemezek A2-s1,d0, a 50 ym TC bevonatos lemezek A2-s2,d0, a páramegkötő filcbevonatok pedig A2-s1,d0 / A2-s2,d0 besorolásokkal rendelkeznek. Emellett különböző tűzállósági határértékek érhetők el az egyrétegű és összetett rendszerekben: egyrétegű trapézlemezburkolatoknál REI és TH értékekkel, míg összetett rendszerekben (többrétegű burkolatok) REI és EI értékekkel. A 2008-as OTSZ-ben például az egyrétegű és összetett rendszerek esetében eltérő tűzállósági teljesítményeket határoztak meg különböző fal- és tetőburkolatokra, figyelembe véve a hőszigetelés és a burkolatok rétegezését.
A Lindab Z/C-gerendák tervezési segédlete is a tűzterhelésre Eurocode szerint készült, amely segít a tűzállósági teljesítmény (határérték) meghatározásában tető- és falburkolatok esetében. A húsz különböző Lindab termékcsoport (pl. Lindab Glamet PUR, Lindab Monowall PUR, Lindab HypertecRoof és Lindab Hypertec Wall) különböző tűzvédelmi osztályokkal rendelkezik, például REI15, EI30, EI60 vagy EI120 értékekkel, attól függően, hogy milyen rétegezés és hőszigetelés kerül alkalmazásra. A szendvicspanel burkolatok tűzvédelmi osztályai is különböznek, és külföldi labortesztek alapján, ÉME-be adaptálva kerülnek bemutatásra.
Az összetett rendszerek (például trapézlemez-burkolat + trapézlemezes váz + gipszkarton burkolat) REI és EI értékekkel rendelkeznek, és megfelelően feladatokra módosított statikai számításokkal (igénybevételek, feszültségek, kihasználtságok) igazolják a tűzállóságot. A tervezéshez a tűzhatás rendkívüli terhelésre vonatkozó számításokat és az EN szabványok követelményét veszik figyelembe, beleértve az EN 1990, EN 1991-1-2, EN 1993-1-2 és EN 1993-1-3 részeket is. Emellett a tűzállósági teljesítmény meghatározására laborvizsgálatokra, illetve minősített tűzvédelmi festékek és burkolatok alkalmazására van szükség.
Lindab szolgáltatások
A Lindab megoldások között kiemelt szerep jut a megfelelőség-igazolásnak és a termékazonosításnak. Az ÉME, TMI, ETA, CE dokumentációk, szállítólevél és a megfelelőségi nyilatkozatok biztosítják a jogszabályi megfelelést. A termékazonosítás során a csomagolás, védőfóliák és a dombornyomás tükrözi a gyártói minőséget. Emellett modern online eszközök is rendelkezésre állnak: a Lindab Tervezői Portálon online tervezéstámogató anyagok, 3D mintaépületek és CAD szoftverek érhetők el, továbbá naprakész tűzvédelmi dokumentumok is hozzáférhetők.
Megbízható tartalom és összetett rendszerek megvalósítása érdekében a Lindab szolgáltatásai között szerepel a megoldások dokumentációja és a technikai tanácsadás, amely támogatja az építésvezetőket, műszaki ellenőröket és hatóságokat a megfelelésben. A vállalat célja a kiváló minőségű termékek és a vevőközpontosítás, valamint az építés-szerelés egyszerűsítése és a rend-tisztaság fenntartása.
Az infóábra a tűzvédelmi osztályozás és az EN szabványok közötti kapcsolatot szemlélteti, beleértve a tűzállósági határértékek és a különböző burkolatszigetelési rétegek összefüggéseit.
Egy infografika a Lindab szendvicspanel burkolatok és a vastagabb hőszigetelések tűzvédelmi értékeiről, például REI és EI értékekről, segíti a tervezést.
Eurocode 5 Revision – Fire design of timber structures - Dr Andrea Frangi (ETH Zurich)
Videó a tűzterhelés alapján történő számítás alapelveinek és az EN szabványok szerinti tervezési lépések bemutatásáról, összhangban az Eurocode-nal.
Táblázat: kiválasztott Lindab termékek tűzvédelmi osztályai
| Termék | Tűzvédelmi osztály | Tűzállósági jellemző |
|---|---|---|
| Natur horganyzott acéllemez | A1 | látszó acél elemek |
| 15/25 ym PE bevonat | A2-s1,d0 | burkolatok |
| 50 ym TC bevonat | A2-s2,d0 | burkolatok |
| Páramegkötő filc bevonat | A2-s1,d0 / A2-s2,d0 | burkolatok |
Az egyes adatok külföldi laborvizsgálatok alapján és az ÉME-be adaptálva kerültek felhasználásra. A tervezési folyamat során figyelembe kell venni a fentieket a konkrét szerkezeti rendszerek és a tető-/falburkolatok kiválasztásánál.
