A modern tetőszerkezetek és homlokzatok innovációja Magyarországon: Hőszigetelés, vízelvezetés és burkolati rendszerek

Magyarországon a családi házak és társasházak többsége hagyományosan magastetővel épül, amely illeszkedik építészeti hagyományainkhoz és a tájba. Azonban a fokozott energetikai követelményeknek való megfelelés egyre nagyobb kihívást jelent ezeknél a szerkezeteknél. A múltban a régi ácsszerkezetű tetők esetében a padlásfödém hőszigetelése volt a fő szempont. A tetőterek beépítésével azonban szükségessé vált a ferde síkok szigetelése is, amire a szarufák közötti tér bizonyult a legoptimálisabb megoldásnak. Kezdetben 5 cm, majd később 10 cm vastag hőszigetelés is elegendőnek bizonyult a kor elvárásainak megfelelően.

A hőszigetelés fejlődése és a modern kihívások

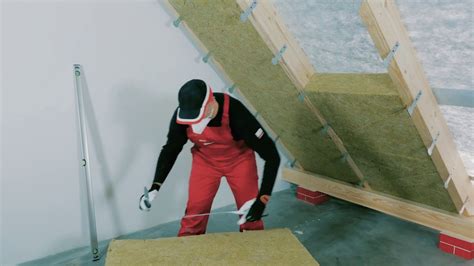

Napjainkban a 20-25 cm vastag hőszigetelés ajánlott, ami azt jelenti, hogy a szigetelőanyag már nem helyezhető el kizárólag a szarufák között. A belső oldali hőszigetelés ugyan lehetséges, de ez a legköltségesebb megoldás. A hőszigetelés és a belső burkolat jelentős teret foglal el, ráadásul a ferde síkok miatt a lakótérként funkcionáló (legalább 1,90 méteres belmagasságú) területek is csökkennek. Emiatt a négyzetméterben kifejezett lakótérveszteség pénzügyi vonzata is jelentős, így ez a módszer gazdaságilag is kedvezőtlen lehet.

A szarufák feletti hőszigetelés során a szarufaköz szabadon marad, és az ácsszerkezet felülről teljes felületű deszkázatot kap. Erre kerül a légzáró, páratechnikai réteg, majd az Austrotherm Manzárd Grafit® hőszigetelés szoros illesztésű fektetése. Ezt követően az alátéthéjazat terítése után a rétegeket speciális csavarokkal és ellenlécek segítségével rögzítik a szarufákhoz. Az ellenlécekre a tetőfedő anyag típusától függően lécezés vagy deszkázat kerül, ami végül az épület külső burkolatát adja. Ez a technológia lehetővé teszi a látszó szaruzatú tetőszerkezetek építését, és hozzájárul egy hőhídmentes szerkezet kialakításához.

A hőhidak kiküszöbölése és a látszó szaruzat

A hőhidak jelentősen rontják az épületszerkezetek minőségét. Hőhídnak azt az épületszerkezeti szakaszt nevezzük, ahol az átlagoshoz képest jelentős többlet hőveszteséggel kell számolni, ami szerencsés esetben páralecsapódáshoz, vagy akár penészedéshez is vezethet. A modern építési technológiák lehetővé teszik, hogy vékonyabb rétegben is hatékony hőszigetelést érjünk el. A hőszigetelés megfelelő megtámasztása a szarufák közötti szakaszokon is biztosítandó. Látszó szaruzat esetén ezt a szarufák felett elhelyezett deszkázat biztosítja, amely egyben a légzáró, párafékező réteg aljzataként is szolgál.

Innovatív homlokzati rendszerek: Hoesch Planeel®

A ThyssenKrupp Építőelemek Kft. által forgalmazott Hoesch Planeel® sávos homlokzati elem már évek óta bizonyítja kiváló tulajdonságait. A piaci igényeknek megfelelően a gyártó, Hoesch Bausysteme GmbH továbbfejlesztette az elemet, távtartókból, fogadóelemekből és többfunkciós rendszersínből álló rögzítési rendszert hozva létre, így hozva létre egy komplex homlokzatrendszert.

Hoesch Planeel® sávos elem: Ez az alapvető burkolati elem.
Fix rögzítés: Biztosítja az elemek stabil pozicionálását.
Rendszerfüggetlen szerelés bármilyen fogadószerkezetre: Az új rögzítési rendszer lehetővé teszi az egyszerű befüggesztést és a gyors szerelést bármilyen aljzatra, így kiválóan alkalmas meglévő épületek hőtechnikai felújítására is.

Az acélelemek rejtett rögzítése egyenletes, sík felületet eredményez, és az új rögzítési rendszer egyedi homlokzati kialakítást tesz lehetővé. A távtartók fix és csúszó rögzítési pontként is funkcionálnak, így feszültségmentesen képesek felvenni a homlokzat hőtágulását. A szabadalmaztatott rendszerrel a szigetelés vastagsága akár 30 cm-ig is növelhető, a passzívház-hatás elérése érdekében. A homlokzati elemek hézagmentes felfogatása teljes felületen biztosítja a szélzárást.

A távtartó és a tartóprofil anyaga alumínium EN AW-6063 T66 (AlMg3), míg a rendszersín 1,5 mm vastag, galvalum (AZ 185) bevonatú acéllemezből készül. A rendszersín, mint a háttérszerkezet multifunkcionális eleme, biztosítja a burkolati elemek elhelyezését és befüggesztését. Az elem kiosztás, illetve a raszter általában 1,2-1,5 méter. A profilok 4 méteres hosszban készülnek, és szükség esetén 500 mm hosszú toldóelemmel hosszabbíthatók. A rendszersín kialakítása lehetővé teszi a fúgatakarók elhelyezését, amelyek azonos minőségűek és színűek a burkolóelemekkel. A rendszersín kétoldalas fogazással rendelkezik, ami lehet átmenő vagy illesztést biztosító kialakítású. A sávos burkolati elemek zárt vagy nyitott fugás homlokzati megjelenéssel is fektethetők, különböző fugaképzési lehetőségekkel:

Fugatakaró tükör
Fugatakaró liséna

A Hoesch Planeel® Siding elemhez kifejlesztett "matt-de-luxe" bevonat különleges optikai hatást kölcsönöz, tükröződésmentes és egyenletesen szórja szét a beeső fényt, újfajta megjelenést biztosítva. A matt bevonat 9 egymással kombinálható alapszínből áll. A ThyssenKrupp Építőelemek Kft. által forgalmazott homlokzatrendszer a modern ipari, irodai és lakóépületek homlokzatainak kialakításában a legkorszerűbb építészeti megoldásokat képviseli.

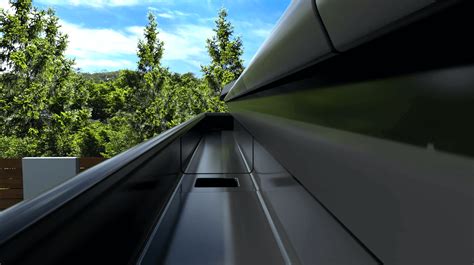

Galeco ereszrendszerek: Professzionális csapadékvíz-elvezetés

A Galeco Hungária Kft., anyacége, a Krakkóban működő Galeco Sp. z o.o. 1996-os megalapítása óta elkötelezett a kiváló minőségű alapanyagokból, a legkorszerűbb műszaki színvonalon gyártott termékek előállítása és az ereszrendszerek folyamatos innovációja mellett. A Galeco Hungária Kft. két fő ereszrendszert kínál: PVC rendszert, valamint szintetikus alapanyagokból (PVC és PMMA) készült rendszereket.

Bár a két rendszer fizikai és kémiai tulajdonságai eltérőek, van egy közös jellemzőjük, amely megkülönbözteti őket a versenytársaktól: a cég által szabadalmaztatott speciális, befelé peremezett ereszprofil. Ez a kialakítás döntő szerepet játszik a professzionális csapadékvíz-elvezetésben, különösen intenzív, lökésszerű esőzéseknél. Az eresz külső pereme hatékonyan akadályozza meg a lezúduló esővíz átbukását, visszaterelve azt az eresz sodorvonala irányába. Az ereszprofil a kontinentális típusú ereszek családjába tartozik, mélyebb kialakítású, mint az úgynevezett skandináv típusú ereszek.

A 2010-ben bevezetett újdonság, a nyílásszögében 90°-165°-ig tetszőlegesen változtatható külső szeglet, különösen a bonyolult tetőszerkezetek tervezői számára jelent nagy segítséget.

LuxOcynk és STAL ereszcsatorna-rendszerek

Az I. LuxOcynk ereszcsatorna-rendszer gyártásánál a STAL ereszrendszer előállításánál már jól bevált technológiai megoldásokat alkalmazzák. Ez a szilárd védőréteg megakadályozza a patina foltok kialakulását, növeli a korrózióállóságot, és hosszú évekre biztosítja az eresz esztétikus megjelenését. Az új rendszert 150-es méretben, 100 mm átmérőjű lefolyóval gyártják. Az ereszcsatornák 3 vagy 4 méteres, a lefolyócsövek pedig 3 méteres hosszban állnak rendelkezésre. A LuxOcynk ereszrendszer tartósan megőrzi exkluzív ezüstös színét, mivel az STP bevonatnak köszönhetően nem képződnek rajta "virágok", amelyek a bevonattal nem védett horganyzott ereszeken minden esetben megjelennek.

A tervezők és építtetők évek óta igényelték a STAL ereszek hosszabb méretben való elérhetőségét. Nyolc színben (a 6020 sötétzöld kivételével) a 150-es ereszek 3 és 4 méteres hosszban egyaránt rendelhetők. A STAL 150-es rendszerhez 100 mm-es lefolyó is választható. A gyártó továbbra is meg van győződve arról, hogy a családi házak csapadékvíz elvezetése - néhány kivételtől eltekintve - elegendő számú kifolyó nyílás biztosítása mellett a 87 mm-es lefolyórendszer alkalmazásával is biztonságosan és gazdaságosan megoldható. Ennek ellenére a hazai kivitelezői szokásokat és igényeket figyelembe véve, a 150-es ereszrendszerhez (a 6020 sötétzöld kivételével) alternatívaként 100 mm-es lefolyót is forgalmaznak.

A 4-es metró kupolája: Acélszerkezetek és üvegtetők

A városlakók eddig elsősorban a 4-es metró projekttel kapcsolatos finanszírozási és közlekedési problémákkal szembesültek, ám lassan a felszínen is megjelennek a látványos építészeti elemek. A Palatium Stúdió Kft. és az MTM Mérnökiroda Kft. által meghatározott geometria alapján az ALUKONSTRUKT KFT. munkatársai számítógépes modellezés segítségével készítették el a gyártmányterveket a forgástest alakú kupola számára.

A kupola váza acél zártszelvényekből épül fel, amelyek az építmény kontúrján végigfutó peremgerendára futnak le. A vasbeton lábazati fal feletti függőleges felületen tömör lemezelt mezők, valamint az építmény tűz esetén történő légutánpótlását szolgáló nyitható lamellás szellőzők helyezkednek el. Az acél vázszerkezet a szegedi telephelyen történt gyártás után szállítási egységekre bontva került kiszállításra, majd az ívszakaszok illesztési pontjainak ideiglenes alátámasztása mellett, 3D-s CAD-adatokra épülő geodéziai ellenőrzés mellett állították össze. A megfelelő geometria kialakulása után a helyszíni varratokat összehegesztették, melyek megfelelőségét a bonyolult varratkép miatt mágnesezhető poros vizsgálattal igazolták. A teljes felület homokfúvással történő tisztítása után a korróziógátló alapozásra "Polylack A" néven ismert, 0,75 óra tűzállósági határértékű, szórt tűzvédő bevonat került. A karcsú rudakon az általánosan megszokott ecsettel vagy teddy-hengerrel történő felhordás helyett a szórt felhordási mód biztosítja a legelőnyösebb megjelenésű - erősen strukturált, de homogén - felületet.

Közvetlenül az acélszerkezetre, egysíkú, kimondottan kupolaszerkezetekre kifejlesztett, központi elemmel kombinált vízelvezetéssel rendelkező "Alukonstrukt System" üvegtető rendszer épül. A jellemzően háromszög alakú hőszigetelő üvegtáblák peremtömítésébe kifelé nyitott "U" profilok kerülnek beragasztásra a gyártóüzemben. Ezeket felhasználva, az alumínium gerincprofil középső hornyába 300 mm-ként rögzített, rozsdamentes üvegrögzítő rugókkal történik az üvegtáblák pontszerű rögzítése. A napsugárzás okozta hőterhelés csökkentése érdekében az átlátszó felületek számítógépes modellezéssel meghatározott pozíciókban elhelyezett, porszórt alumínium fegyverzetű, hőszigetelő paneles mezőkkel váltakoznak. A "SikaSil WS 605S" tömítés háttérkitöltésére zártcellás, nem korhadó polietilén habelem szolgál, amelyet a csatlakozó elemek közötti hézagba lazán benyomkodva, folyamatosan fektetnek, ügyelve a fuga mélység-szélesség arányára.

Lapostetők energiatudatos megközelítése: RENOLIT AlkorBRIGHT és AlkorSOLAR

Lapostetős épületeknél lehetőség nyílik a napsugárzás energiájának felhasználására, ugyanakkor a túlzott felmelegedés megakadályozására is. A lapostető, vagy bármely enyhe lejtésű tető nem csupán egy üres, "legfelső homlokzata" a háznak, hanem szabad felülete révén kihasználható energiatermelésre, miközben be kell vonni az épület hőháztartásába is. Erre ma már a szigeteléssel együttműködő, vagy akár annak részeként alkalmazott anyagokkal is van lehetőség.

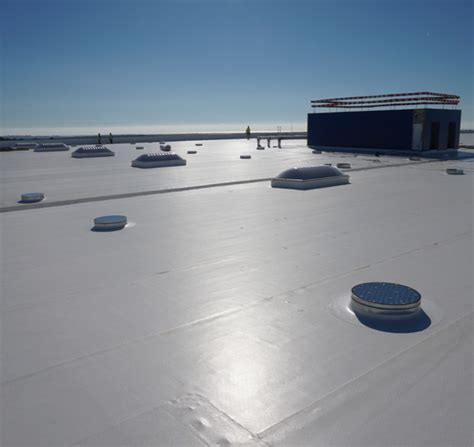

A RENOLIT AlkorBRIGHT vízszigetelő lemez a lágyított PVC szigetelések családjába tartozik. Az anyag teljes keresztmetszetében hófehér színű, összetétele pedig a minél magasabb fény- és hővisszaverést szolgálja. Külföldi, nemzetközi minősítőintézetek vizsgálatai szerint ennek az anyagnak van jelenleg a legmagasabb napsugárzás visszaverő képessége a világon (pl. Cool Roof Rating Council, Solar reflectance: 0,91). Az úgynevezett ALBEDO, vagy "fehérség", a sugárzás visszatükröződésének mutatószáma, 0 és 1 közötti érték. A fekete aszfalté például 0,05-0,10 között van, míg a friss hó albedó értéke kb. 0,9.

Az AlkorBRIGHT lemez teljes értékű vízszigetelést biztosít, és kiválóan használható olyan esetekben, amikor energiatudatos szemlélettel gondolkozva szeretnénk szerkezeteinket megóvni a túlzott felmelegedéstől. Ráadásul ez nem csupán egy magas fényvisszaverő képességű szigetelőlemez. Annak érdekében, hogy a hófehér szigetelés könnyen tisztítható legyen és sokáig megtarthassa kimagasló jellemzőit, a lemez felületét egy teljesen átlátszó akril védőréteggel is ellátták. Ez egyedi a tetőszigetelő lemezeknél. Az akril felület növeli az UV-stabilitást, és sikamlós jellege miatt a környezeti szennyeződés kevésbé telepszik meg rajta. Ha a hosszú idők során az eső nem is mossa le teljesen, akkor is könnyebben tisztítható.

A RENOLIT cégcsoport másik terméke az AlkorSOLAR rögzítőrendszer. Ez egy rendkívül egyszerű, szinte már túlzásnak tűnő rendszer. Az AlkorSOLAR PVC profilt a szokásos, jól bevált forró levegős hegesztéssel rögzítik az elkészült PVC tetőszigetelésre, így nagyon erős kapcsolat jön létre. A profil merevségét és szilárdságát a közepében elhelyezett alumínium zártszelvény biztosítja. A tetőszigeteléshez ilyen módon felhelyezett bordarendszerre szinte tetszőleges szerkezeteket, jellemzően napelemeket lehet rögzíteni.

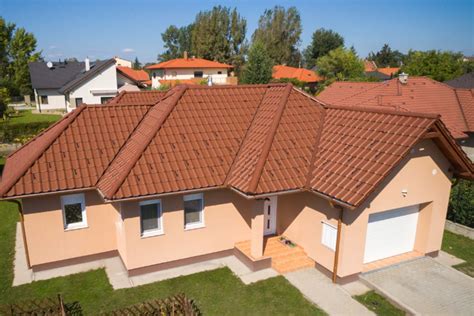

Kerámia tetőcserepek: Tartósság, esztétika és gazdaságosság

A tetőfedő anyag kiválasztásánál a szakembereknek (tervezőknek és tetőfedőknek), valamint az építkezőknek vagy felújítóknak több szempontot is mérlegelniük kell. A döntést erősen befolyásolják a termékek műszaki és fizikai paraméterei, de fontos szempont az esztétikai megjelenés is, hiszen a tető meghatározza az egész épület, sőt az épület környezetének arculatát is. Az égetett agyagcserép, amely a legelterjedtebb tetőfedőanyag a világon, kiváló választás, akár új építésről, akár tetőfelújításról legyen szó.

Főbb előnyei:

Csapadékbiztos, jó vízelvezető tulajdonság: A kerámia tetőcserepek vízzáró hornyaiknak, illetve a kettős fedésnek köszönhetően teljes vízzárást és széllel szembeni ellenállást tesznek lehetővé még a legnagyobb viharokban is. A sajtolt tetőcserepek nemcsak a mellettük fekvőkhöz kapcsolódnak, hanem az alattuk és felettük elhelyezkedőkhöz is.
Fagyálló: Környezetbarát gyártási technológia révén lélegző, porózus szerkezet alakul ki. A kerámiacserepek kiégetett anyaga kapilláris szerkezetű, amelynek köszönhetően a nedvességet felveszik és azt gyorsan le is adják, ezért fagyállóak és légáteresztőek.
Mechanikai hatásokkal szemben ellenálló: A külső hatások közé sorolandó a hőhatás is. A nyári melegben a cseréptető akár 80°C-ra is felmelegedhet, télen pedig lehet akár -30°C-os is. A tetőcserépnek tehát 110°C hőingadozást kell elviselnie. Mivel a kerámia tetőcserepeket 950-1050°C-on égetik készre, ez a hőingadozás semmilyen kárt nem tesz bennük.
Tűzálló: A kerámia anyagából eredően nem éghető, ezért megfelel magas tűzállósági fokozatú épületekhez is. Robbanásbiztos, mivel robbanás esetén szabad hasadó felületet biztosít kiselemes tulajdonsága miatt.
Kis felülettömeg: A kerámiacserepek agyag alapanyagukból adódóan könnyűek. Ennek köszönhetően takarékosabb anyagfelhasználással építhető megfelelő tetőszerkezet, amely olcsóbb és kiváló statikai állékonyságot biztosít.
Könnyen javítható és karbantartható: Egyszerű kiselemes fedésének köszönhetően könnyen kezelhető.
Tartós és korrózióálló: Mivel a kerámiacserép természetes anyagból, tradicionális technikával készül, nincs szükség speciális felületkezelésre a maximális időtállóság és a környezeti hatásokkal szembeni ellenállóság biztosításához. Mesterséges bevonatot, védőréteget nem tartalmaznak.
Gazdaságos: Hosszú élettartama (bizonyítottan kb. 80-100 év) révén számos esetben generációkon keresztül szolgál, biztosítva az értékmegőrzést és az állandóságot.
Esztétikus: Minden ízléshez és építészeti stílushoz esztétikusan illeszkedik. Széles forma- és színválasztékkal (mintegy 31-féle forma, gazdag színvilág) rendelkezik. A kerámia cserepeket nem mesterséges adalékokkal színezik; a téglavörös szín például az égetés során alakul ki.
