Lineáris tolóajtó vasalatok és telepítésük részletes útmutató

A tolóajtó vasalatok kiválasztása és helyes beépítése alapvetően meghatározza az ajtó működését, tartósságát és élettartamát. A szett összetétele és a szerelési útmutató világosan bemutatja, hogyan lehet megtervezni és üzembe helyezni a háromajtós tolóajtó rendszert a korpuszhoz.

Szett összetétele és mechanikai elemei

A készlet három ajtóra szól és teherbírása 40 kg/ajtó. A vezetők 1,5 m, 2 m és 3 m hosszúságban érhetők el. A szett összetétele a következő: 4x csillapító, 12x görgő, 4x alsó ütköző, 48x csavar, 1x imbusz kulcs. A képek pedig illusztrációk, melyek nem feltétlenül felelnek meg a valóságnak.

Telepítési és beépítési lépések (általános áttekintés)

  1. Mielőtt behelyezi a sínt a korpuszba, helyezze be a csillapítókat és a végzárókat. Vigyázzon a csillapítók helyes behelyezésére - a nyilak a korpusz közepére kell hogy mutassanak.
  2. Húzza fel a csillapítót munkahelyzetbe (a nyíl szerint - a korpusz közepe felé).
  3. Mielőtt beszereli a szárnyakat, nyomja be a felső görgőket a szerelési helyzetbe és biztosítsa be biztosítékkal.
  4. Szerelje be a szárnyat az alsó sínbe, majd a felső görgőt irányítsa a felső sínre és engedje el a biztosítékot.
  5. VIGYÁZAT - az ajtószárny kihajlása nem haladhatja meg a 20°, különben fennáll a sín vagy a korpusz sérülésének veszélye!
  6. Állítsa be az ajtószárny helyzetét, a felső görgőt állítsa be és biztosítsa be a kiesés ellen.
  7. A megfelelő tolóajtó vasalat kiválasztása meghatározza a tolóajtó működésének könnyedségét, tartósságát és élettartamát. A rendszer lehet alsó-felső sínes, függesztett tolóajtó vagy modern pajtaajtó vasalat.
  8. A toló ajtó vasalat egyik legnagyobb előnye a helytakarékosság: a ajtólap a sín mentén oldalirányban mozog, így kisebb helyiségekben is könnyen használható.

Fontos méretek és ajánlások

A vezetők elérhetők 1,5 m, 2 m és 3 m hosszúságban. Ajánlott minimális levélszélesség: 500 mm, a 3:1 arány (magasság:szélesség) megtartásával. A szett három ajtóra és 40 kg/ajtó teherbírásra lett kialakítva, amely biztosítja a stabil működést.

Az összeszerelési útmutató ismétlődik, hogy a beépítés során a nyilak irányai és a csillapítók helyzete mindig adott legyen, és a felső görgők és a szárnyak pontos legyenek a beépítési helyzetben. A tolóajtók vasalatainak kiválasztása meghatározza a működés könnyedségét, és a hosszú élettartamot.

Rövid megjegyzések a használathoz

  • A szett tartalmazza mind a csillapítókat, mind a görgőket, mind az alsó ütközőket és a csavarokat, melyekkel a felső és alsó sínrendszer rögzíthető.
  • A tolóajtó vasalat előnye a kis helyigény és a sima, halk működés, amely a modern belsőépítészet fontos tulajdonsága.

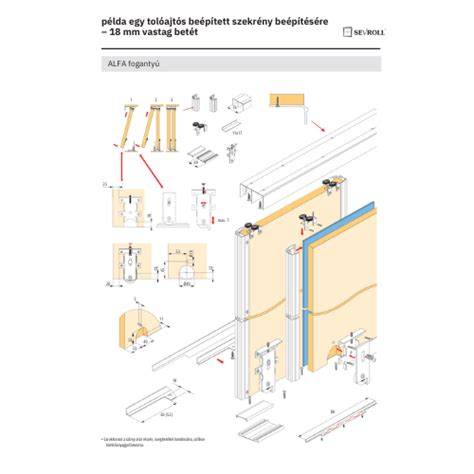

tolóajtó vasalat diagram

Az optimális működés érdekében érdemes megfontolni a különböző gyártók és rendszerek közötti választást, hogy a konkrét bútor vagy beltéri ajtóhoz legjobban illeszkedő megoldást találjuk meg. A készlethez tartozó vizuális útmutatás és a mérnöki utasítások alapján a telepítés végrehajtható.

ScrignoKit tolóajtó-vasalat méretrevágása

Az átfogó szerelési útmutató és a termékkatalógus segít a vásárlónak eldönteni, hogy melyik rendszer felel meg leginkább a helyiség adottságainak és a terhelési igényeknek.
