A Hangsugárzó Tervezés Titkai: Szoftverek és Akusztikai Alapismeretek
A hangminőség iránti vágyunk gyakran vezet el minket ahhoz a ponthoz, ahol készek vagyunk mélyebben beleásni magunkat a hangtechnika világába. Legyen szó akár egyedi autóhifi rendszer összeállításáról, akár otthoni hangfalak építéséről, az alapvető akusztikai törvényszerűségek megértése elengedhetetlen a kívánt eredmény eléréséhez. A modern technológia számos eszközt kínál ehhez, beleértve a speciális tervező és szimulációs szoftvereket, amelyek segítenek a bonyolult akusztikai problémák megoldásában.
A Hangsugárzó Működésének Alapjai: A Hangszórótól a Hangfalig
A hangszóró alapvető feladata az elektromos jel mechanikai rezgéssé alakítása, amely a levegőben hanghullámként terjed tovább. A hangszóró membránjának mozgása hozza létre a hangnyomást. Ahhoz, hogy egy hangszóró alacsony frekvenciájú hangokat is hatékonyan sugározzon, nem csak nagy teljesítményre, de jelentős membránfelületre és kitérésre is szüksége van. Ezért a mélyhangszórók általában nagyobbak (25-38 cm átmérőjűek), és ehhez mérten nagyobb térfogatú ládára is szükség van, ahogy azt a Thiele-Small paraméterek is részletezik.
A hangszórót nem szabad doboz nélkül használni, mert ekkor "akusztikus rövidzár" keletkezik. Ez azt jelenti, hogy a membrán előre mozdulásakor a membrán mögötti levegő a membrán elé áramlik, és fordítva, ami drasztikusan csökkenti a lesugárzott energia mennyiségét. A dobozba zárás megakadályozza ezt a levegőmozgást, javítva a hatásfokot. A kalaptartóba épített hangszórók esetében is létezik akusztikus rövidzár, de ott a hatás hasonló ahhoz, mintha a hangszórót egy véges méretű falba építenénk.
A hangszórók működésének megértéséhez elengedhetetlen a Thiele-Small (T/S) paraméterek ismerete. Ezek közül a legfontosabbak az Fs (rezonanciafrekvencia), a VAS (ekvivalens légtérfogat) és a Qts (teljes jósági tényező). A Qts különösen árulkodó a hangszóró alapvető jellemzőiről és használhatóságáról. Alacsony Qts érték lágyabb membránfelfüggesztést jelent, míg a magasabb Qts érték esetén nehezebb normál méretű mélyládát építeni. A VAS paraméter azt adja meg, hogy mikor lesz a bezárt levegő visszatérítő ereje egyenlő a membránfelfüggesztéséből adódó erővel.
A hangdobozok kialakításánál többféle típust különböztetünk meg: zárt ládák általában jobb hangminőséget biztosítanak, míg a basszreflex és bandpass ládák hatékonyabbak, nagyobb hangnyomást és alacsonyabb frekvenciákat képesek megszólaltatni. A bandpass ládák frekvenciaátvitelét a láda mérete is korlátozza, általában egy-másfél oktávnyi tartományban.
A Mélyláda Építés Sajátosságai
A mélyláda vagy szubláda feladata az autóban az alacsony frekvenciájú (20 Hz - 60-80 Hz) hangok lesugárzása. Ezek azok a hangok, amelyek mélyen átérzik a hallgatót. A mélyládába épített hangszórónak igen nagy teljesítményt kell lesugároznia, ezért komoly mechanikai követelmények vonatkoznak mind a ládára, mind a hangszóróra.
A mélyhangszóró megfelelő teljesítménnyel történő hajtásához a fejegységek kimeneti teljesítménye gyakran elégtelen. Mivel ez a hangszóró adja le a legtöbb energiát, itt van szükség a legnagyobb teljesítményű erősítőre. Gyakorlatban gyakran használnak két erősítőcsatornát hídkapcsolásban a mélyláda meghajtására, ami megnégyszerezheti a teljesítményt. Fontos tudni, hogy hídkapcsolásban az erősítő a hangszóró impedanciájának csak a felét érzékeli, ezért mindig ellenőrizni kell az erősítő által elviselhető impedanciát.
A mélyláda építése szórakoztató hobbi lehet, de az eredmény nem garantált. A "fogunk pár deszkát, megmérjük, mekkora láda fér be a csomagtartóba, aztán hadd menjen" filozófia nagy valószínűséggel nem hoz jó eredményt, rosszabb esetben tönkreteheti a hangszórót. Ezért az elmélet ismerete nélkül, pontosabban a hangszóró paramétereinek ismerete nélkül ne álljunk neki ládaépítésnek.
A ládát célszerű 19 mm-es MDF lemezből építeni. Az előlap, amin a hangszóró van, lehetőség szerint legyen dupla. A lapokat ragasztással kell rögzíteni, mert a ládának légmentesen kell zárnia. Igény esetén csavarozni is lehet. A kész ládát utána kárpitanyaggal vonjuk be. Fontos megjegyezni, hogy házilag építeni egy ládát nem feltétlenül olcsóbb, mint készen venni.
Hogyan építek légcsatorna-dobozokat néhány lépésben.
Hangsugárzó Tervező Szoftverek: A Digitális Segédletek
A hangfaltervezés összetett folyamat, amely számos akusztikai és mérnöki ismeretet igényel. A modern szoftverek hatalmas segítséget nyújtanak ebben a folyamatban, lehetővé téve a tervezők számára a különböző koncepciók gyors és pontos modellezését.
UniBox: Egy átfogó dobozméretező
A UniBox egy rendkívül népszerű és hatékony hangdobozméretező szoftver, amely személyes használatra ingyenes. Excel alapú, így könnyen kezelhető és rengeteg funkciót kínál. A tervezés a "Speaker Design" munkalapon történik, ahol a hangszóró T/S paramétereinek megadásával kezdődik a folyamat. A szoftver kiszámítja a hangszóró többi paraméterét, mint például az érzékenységet, a maximális hangnyomást, és javaslatot tesz a doboz típusára (zárt vagy reflex).
A UniBox részletesen képes modellezni mind a zárt, mind a basszreflex dobozok akusztikai viselkedését. A zárt doboz tervezésekor megadhatjuk a kívánt jóságot (Qtc), és a szoftver kiszámítja a szükséges dobozméretet (Vb), a rezonanciafrekvenciát (Fb), az alsó határfrekvenciát (F3), és a válaszcsúcs nagyságát. A bővített modell lehetővé teszi a dobozméret vagy a kívánt jóság alapján történő hangolást, figyelembe véve a csillapítást (Absorption, Qa) és a mechanikai veszteségeket (Leakage, Ql).
A basszreflex doboz modellezése hasonlóan részletes. Megadhatjuk a reflexcsövek számát, belső átmérőjét, a doboz térfogatát, a csillapítást és a mechanikai veszteségeket. A szoftver kiszámítja a reflexcső hosszát, a doboz alsó határfrekvenciáját, a válaszcsúcs nagyságát, és a reflexcső első saját rezonanciafrekvenciáját. A UniBox további lehetőségei közé tartozik a passzív sugárzós és sávszűrő (bandpass) dobozok modellezése is, valamint az eltérő tervek vagy hangolási elvek összehasonlítása.
Egyéb Szoftverek és Eszközök
A hangszórók akusztikai viselkedésének modellezésére számos más szoftver is rendelkezésre áll. Az ingyenes GPL licenc alá eső, általános célú áramkör-szimulációs szoftverek, mint például a Qucs, szintén alkalmasak lehetnek saját szimulációk tanulmányozásához. Ezek a programok lehetővé teszik a kigrafikonozást, számos matematikai művelet elvégzését, és a komponensek jellemzőinek, értékeinek változókban történő megadását.
A WinISD egy másik népszerű, ingyenes program, amely elsősorban mélyládák tervezésére specializálódott. Segítségével meghatározhatjuk a doboz optimális méretét és a reflexcső paramétereit a kívánt hangkarakterisztika eléréséhez.
Az ARTA (Acoustic Real Time Analysis) egy mérőprogram, amely a hangszórók és hangfalak mérésére szolgál. Az ARTA Steps szoftverrel együtt használva lehetővé teszi az impedancia mérését és az adatok elemzését.
A REW (Room EQ Wizard) egy ingyenes akusztikai mérőprogram, amely ideális a helyiség akusztikájának elemzésére és a hangfalak beillesztésére. Gyakran használják együtt hangfaltervező szoftverekkel.
A szoftverek mellett a konverter programok is fontos szerepet játszanak. Az MP3, WMA és FLAC fájlok kezelésére képes konverterek, mint például az ffmpeg, lehetővé teszik a hangfájlok wav formátumba történő átalakítását, ami elengedhetetlen a további akusztikai elemzésekhez. A szoftverek gyakran kínálnak exportálási lehetőségeket a grafikonokhoz, így az adatok más szoftverekkel is feldolgozhatóak.

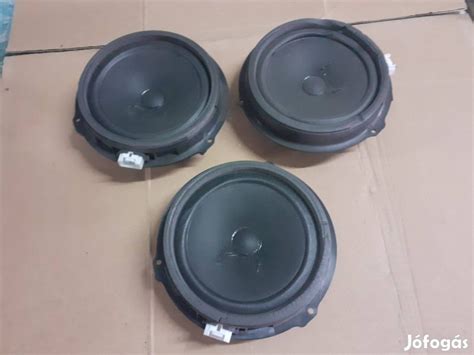

Autóhifi Hangszórók: Választás és Beépítés
Az autóhifi rendszerek tervezésekor számos tényezőt kell figyelembe venni, a fejegységtől kezdve a hangszórókon át az erősítőig. A hangszórók kiválasztásánál nem csak a teljesítmény (watt), hanem a hangszóró érzékenysége (dB/W) is kulcsfontosságú. Az érzékenyebb hangszórók már kisebb teljesítménnyel is hangosabbak, ami különösen fontos lehet korlátozott erősítőkapacitás esetén.

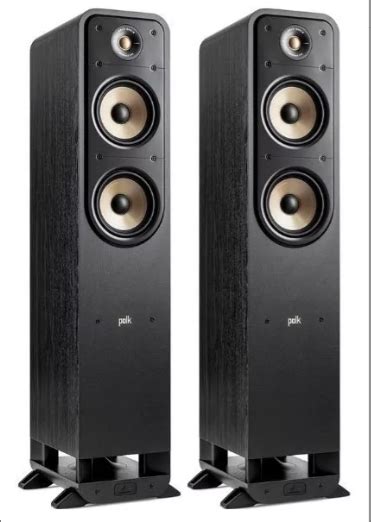

A hangszórók elrendezése ideális esetben a magas hangokat szemből, a középtartományt oldalról, a mélyet pedig hátulról halljuk. A komponens szettek, amelyek külön tartalmazzák a közép- és magashangszórót, valamint a hangváltót, ideális megoldást kínálnak. A koaxiális hangszórók esetében a magashangszóró a középhangszóró közepén helyezkedik el.
Az autóhifi hangszórók esetében gyakran alkalmazzák az úgynevezett "free-air" hangszórókat, amelyeket nem szükséges ládába építeni. Azonban ezek is jobban teljesítenek, ha egy megfelelő térfogatú zárt dobozba kerülnek, ahol a jóság (Q) kb. 0,707.
A hangváltók tervezésekor fontos a megfelelő vágási meredekség (6 dB/oktáv vagy 12 dB/oktáv) kiválasztása, figyelembe véve a magashangszóró impedanciáját és a kívánt működési frekvenciát. A kondenzátorok és induktivitások kiválasztásánál kerülni kell a vasmagos megoldásokat, és előnyben kell részesíteni a légmagos tekercseket.
Akusztikai Alapismeretek és Gyakorlati Tanácsok
A hangfalak tervezésénél és építésénél számos akusztikai jelenséget kell figyelembe venni. A baffle step kompenzálása, amely a hangfal előlapja által okozott mélyhangcsillapítás, elengedhetetlen a kiegyensúlyozott frekvenciamenethez. Ezt speciális hangváltó-kialakítással vagy hangfalformával lehet korrigálni.
A fázistorzítások, mint például a csoportfutásidő torzítás, szintén befolyásolhatják a hangminőséget. Az elsőrendű váltók (6 dB/oktáv) csoportfutásidő torzítása nulla, míg a magasabb rendű váltók esetében ez az érték nem nulla. A csoportfutásidő torzítás hallhatóságáról azonban sok vita folyik.
A hangfalakban keletkező állóhullámok jelentősen befolyásolhatják a hangzást. Ezek csillapítására hangszigetelő anyagokat, például üveggyapotot vagy polisztirolhabot használnak. A zárt hangfalak belsejét ajánlott csillapítóanyaggal kitölteni, míg a basszreflex dobozok falaira ragasztható habszivacs. Fontos, hogy a csillapítóanyag ne legyen túl sűrű, mert az ronthatja a basszreflex működés hatékonyságát.
A hangszórók membránkitérése frekvenciafüggően változik. Alacsony frekvenciákon a membránkitérés nő, ami növelheti a torzítást. Ezért fontos, hogy a hangszórók ne legyenek túlvezérelve, és az erősítő teljesítménye elegendő legyen a hangszórók alacsony torzítású meghajtásához.
A gyenge minőségű hangszórók felismerhetők a kiugró rezonanciákról, a szűk frekvenciamenet átvitelről, vagy a nagy membránkitérésről alacsony frekvenciákon. A kiegyensúlyozott frekvenciamenet és az egyenletes iránykarakterisztika a jó minőségű hangfalak ismérvei.
A hangfalak tervezésénél figyelembe kell venni a sugárzók típusa közötti különbségeket is. A dóm magassugárzók általában jobb iránykarakterisztikát mutatnak, mint a kónuszos sugárzók, és alkalmasak az alacsonyabb váltási frekvenciákra.
A hangszórók paramétereinek megértése és a megfelelő tervező szoftverek használata elengedhetetlen a minőségi hangfalak építéséhez, legyen szó akár autóhifi rendszerről, akár otthoni hangfalakról. A szoftverek, mint a UniBox vagy a WinISD, lehetővé teszik a bonyolult akusztikai számítások elvégzését, segítve a tervezőt a tökéletes hangzás elérésében.
