Az E-gerenda födém: A magyar otthonok masszív alapköve

A magyar családi házak építészetében az E-gerenda födém egy kiemelkedő és rendkívül elterjedt technológia. Ez a fajta vasbeton födémrendszer a megbízhatóság, a tartósság és a gazdaságosság szentháromságát testesíti meg, ami népszerűségének fő mozgatórugója. A cikkünkben részletesen bemutatjuk az E-gerenda födém felépítését, elemeit, tervezési szempontjait, árait, valamint a kivitelezés során felmerülő gyakorlati tudnivalókat.

Az E-gerenda födém technológiájának alapjai

Az E-gerenda födém lényegében egy előregyártott vasbeton gerendákból és béléstestekből (kefnikből) álló rendszer, amelyet helyszínen betonoznak ki. Ez a "legózás" elve, ahol két fő elem alkotja a szerkezetet: maga az E-gerenda és a béléstest. Mindkettő betonból készül, és jelentős súlyuk miatt komoly fizikai erőre van szükség a mozgatásukhoz és beépítésükhöz.

Az E-gerenda bemutatása

Az E-gerenda egy speciálisan kialakított vasbeton elem, amelyet betonüzemekben, előre gyártott zsalukban állítanak elő. A gyártási folyamat során, az öntés előtt, előfeszített betonacél rudakat helyeznek el a zsalukba. A vasbeton szerkezetek alapelve itt is érvényesül: a beton veszi fel a nyomóerőt, míg a vasalat a húzóerőt.

Az E-gerenda felső része, az úgynevezett felső öv, elsősorban a nyomóerő felvételére szolgál, ezért itt kap helyet a beton, és csupán egy szál vasalás. Ezzel szemben az alsó öv jelentős húzóerőnek van kitéve, és itt támaszkodnak fel a béléstestek is. Ennek megfelelően az alsó övbe több betont és vasat helyeznek be, általában 5-7 szál vasat, valamint egy ellapuló talpat. Ez az ellapuló talp növeli a gerenda teherbírását és inerciaMomentumát, valamint biztosítja a béléstestek számára a stabil felfekvést. A minőségi gyártók a futó vasalatokat kengyelekkel is összekötik, így egy rendkívül erős, vasúti sínhez hasonló keresztmetszetű gerendát kapunk. Fontos megjegyezni, hogy az E-gerendát nem szabad olyan helyre beépíteni, ahol felülre kerül a húzóerő, mivel az alsó övében található kevés vasalás nem lenne képes ezt elviselni.

Az E-gerenda méretek

Az E-gerendák jelölése az "E" betűvel kezdődik, amelyet egy szám követ, ami a falköz (a két tartófal közötti távolság) méretét jelzi. Fontos megkülönböztetni a falközt a gerenda teljes hosszától. A teljes hossz a falra felfekvési hosszakból és a falközből tevődik össze. A felfekvési hosszak 5 méteres gerendahosszig mindkét végén 10-10 cm, afelett pedig 12-12 cm.

Az E-gerendák kétféle magassági méretben készülnek, és számos hosszúsági méretben érhetők el, 60 cm-enként növekvő lépcsővel. A legkisebb elérhető gerendaméret 2,4 m, a legnagyobb pedig 6,6 m.

A ház tervezésekor kulcsfontosságú, hogy a szabványos, járatos E-gerenda méreteket használjuk. Ha ettől eltérő méretre van szükség, akkor a szabvány méretű gerendát méretre kell vágni, ami jelentős többletköltséggel és nehézséggel jár. A méretre vágás speciális, betonacél vágására is alkalmas tárcsával felszerelt nagyflexet igényel, mivel a hagyományos gyémánt tárcsák gyorsan tönkremennek a betonacél miatt. Alternatív megoldásként egyedi méretű E-gerendák gyártása is szóba jöhet, azonban ez általában drága és kevés gyártó vállalja.

Családi ház tervezés E gerendával

A tervezés során kiemelten fontos, hogy az építész és a statikus tervező figyelembe vegye az E-gerendák rendelkezésre álló méreteit. Ideális esetben a szobák és a ház elrendezése úgy kerül kialakításra, hogy ne kelljen a gerendákat méretre vágni. Ha a tervező nem tudja ezt figyelembe venni, érdemes lehet tapasztaltabb szakembert keresni.

A gerendák kiosztására is már a tervezés fázisában ügyelni kell. Nagyobb fesztávok (4,8 méter felett) esetén szükségessé válhat a gerendák "duplázása", azaz szoros egymás mellé helyezése, ami növeli a födém négyzetméterárát. Bizonyos esetekben (6 méter felett) akár a "háromszorozás" is előfordulhat. Bár ez növeli a költségeket, sokan inkább ezt választják, mintsem a belső elrendezés feladását.

Az építész felelős a gerendák és ezáltal a szobák méreteinek meghatározásáért, míg a statikus tervező méretezi magát a födémet. A statikus terve lesz a "szentírás", amelyet az építésznek követnie kell, szükség esetén módosítva saját tervét. Ideális esetben az építész és a statikus egy személy, ami megkönnyíti a tervezési folyamatot.

Egy fontos technikai részlet: az E-gerendák az előfeszítésnek köszönhetően enyhén íveltek. Ez teljesen normális, hiszen a rájuk helyezett terhelés hatására kiegyenesednek, és nagyjából vízszintes felületet képeznek. Ha azonban oldalsó irányú ívet tapasztalunk, az már problémát jelezhet.

E-gerenda ár

Az alábbi táblázat közelítő árakat mutat be a különböző E-gerenda méretekre. Fontos megjegyezni, hogy ezek csak tájékoztató jellegű, bruttó árak, amelyek a gyártótól, a kereskedőtől és a piaci viszonyoktól függően változhatnak.

A béléstestek (kefnik) szerepe

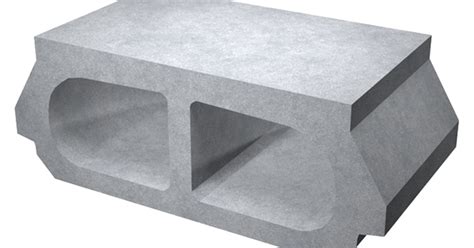

A béléstestek, vagy más néven kefnik, az E-gerendák közötti teret töltik ki. Ezek vasalatlan, üreges betonelemek, amelyek speciális kialakítású "vállakkal" rendelkeznek, ezek támaszkodnak fel az E-gerendák ellapuló talpaira. Súlyuk kb. 20 kg/db, és középen lyukacsosak, ami csökkenti az anyagfelhasználást és az árat. A kefnik jele EB.

Kefnik mérete

Magyarországon leggyakrabban háromféle kefni méretet használnak, ami az E-gerendák magassági méreteihez igazodik, így biztosítva a sík felületet.

• EB 30/19: Ez a legkevésbé elterjedt típus, 30 cm-es tengelytávolságra lerakott E-gerendák közötti rést tölti ki. Ritkán használják, mert nehéz beszerezni és nem terjedt el.
• EB 60/19: Ez a legelterjedtebb kefni méret, 60 cm tengelytávolságra elhelyezett E-gerendák közé illeszkedik. A "/19" a kefnik és az E-gerendák magasságát jelzi. Fontos, hogy a gerenda magasságához illeszkedő kefnit válasszuk. A kereskedők néha trükközhetnek a szélességgel (25 cm vagy 20 cm), ami befolyásolja a szükséges mennyiséget méterként. Ára bruttó 500-600 Ft/db körül mozog, egy raklapra kb. 60 db fér.
• EB 60/24: Ez a "magasított" kefni, 24 cm magas. Ugyanúgy a 19 cm magas E-gerendákhoz használható, de a magasságából adódóan felfelé kilóg. Az így keletkezett üregeket ki kell betonozni, ami növeli a födém teherbírását. Felbeton használata ehhez is ajánlott. Beszerzése szintén nehézkes lehet.

Gerendák és kefnik rendelése, kiszállítása

A szükséges gerendák és kefnik mennyiségének pontos kiszámítása a bejelentési terv alapján történik. Ha a terv nem tartalmazza, akkor ceruzával és számológéppel kell kiszámolni egy üres tervrajzon.

A rendelés során több tüzéptől és kereskedőtől is érdemes árajánlatot kérni. Nem szabad megfeledkezni a szállításról sem, különösen a KCR-es (darus) autóval történő kiszállításról. A gerendák súlya miatt a kézi mozgatás nem lehetséges, a nagyobb darabok súlya akár a negyed tonnát is elérheti.

A szállítás időzítése is kritikus. A gerendákat csak akkor érdemes kiszállíttatni, ha a téglafalazat már elkészült, hogy a darus autó fel tudja pakolni őket a falak tetejére. A kefniket célszerűbb a földre, 1-2 raklapra kérni, majd ezeket kézzel felpakolni a gerendák közé.

Árajánlati trükkök és a szállítás fontossága

Az árajánlat kérésekor mind az E-gerendákra, mind a kefnikre külön-külön kérjünk árat. A legfontosabb, hogy a szállítást is kérjük bele az ajánlatba, és hangsúlyozzuk a KCR-es (darus) autó szükségességét. Gondoljunk bele: a legkisebb E-gerenda is több mint 100 kg, a nagyobbak pedig a negyed tonnát is meghaladhatják. Ezeket kézzel nem lehet mozgatni.

A szállítás időzítése is kiemelten fontos. Ha a téglafalazat nincs kész, hiába érkezik meg a darus autó a födémmel, nem tudja majd elhelyezni az elemeket. Ezért célszerű először a gerendákat a falak tetejére daruztatni, majd a földre kérni a kefniket. A kefniket kézzel lehet felpakolni a gerendák közé, és erre jöhetnek a további raklapos béléstestek.

Építsünk E-gerenda födémet!

Az építés során a legfontosabb a terv betartása. Az építész tervtől való eltérés komoly felelősséggel járhat, és akár a ház teljes beomlásához is vezethet.

Legózzuk össze a hozzávalókat

A terv szerint daruzzuk fel a KCR-es kocsival a falak tetejére az E-gerendákat, és helyezzük el őket a kiírt tengelytávolságokkal (60 cm vagy 30 cm). Ha a darus autó nem fér be a ház fölé, akkor daruk (IFA vagy nagyobb autódaruk) bevetésére lehet szükség. A daruzás során figyelembe kell venni a felfekvési hosszakat és a kezdőpontot. Az egész folyamat egy precíz legózáshoz hasonlítható.

Miután a gerendák a helyükön vannak, következhet a kefnik beépítése. A béléstesteket kézzel, szorosan egymás mellé kell behelyezni. Fontos óvatosan járni rajtuk, mert a sérülékeny béléstestek alattuk beszakadhatnak. Ha a teljes felületet lefedtük a kefnikkel, akkor a munka felével készen vagyunk.

Koszorú és felbeton készítése

A födém szerkezetének egységessé tételéhez elengedhetetlen a koszorú és a felbeton elkészítése. A csak gerendákból és béléstestekből álló szerkezet önmagában nem elég stabil, "lötyög", átszell.

A koszorú összefogja a téglafalakat, a felbeton pedig egy járható, teherhordó födémfelületet biztosít, amely akár egy újabb szint alapja is lehet. A koszorú és a felbeton betonozása során kiékelik a gerendák és a béléstestek közötti hézagokat is, megakadályozva azok elmozdulását. A vasbeton koszorú fogja tartani a következő emelet falazatát.

A technológia lelke a terv szerinti összevasalás: egybefüggő koszorú vasalás, a felbeton acélhálózása, és a technológiák (beleértve az E-gerendák lukait is) bekötő- és pipavasakkal történő összekötése. A betonozás is kiemelt fontosságú: legalább 6-7 cm vastag, minőségi betonból (C20/25) kell a felbetont egybeönteni a koszorúval és a gerendák hézagaival. Ezzel a lépéssel minimalizálhatóak a repedések.

Nézzük az árakat

Az E-gerenda födém egy gazdaságos megoldásnak számít. Ha a födémtípusokat ár szerint rangsoroljuk, a hagyományos ácsolt fa födém a legolcsóbb, ezt követi a szeglemezes tetőszerkezetekhez kapcsolódó fafödém. A harmadik helyre az E-gerenda födém kerül, amely már járható és több szintes házakhoz is alkalmas. A drágább kategóriába tartoznak a különböző márkás födémrendszerek (Porotherm, Leier, Isofix, Ytong stb.), a legdrágább és legrugalmasabb megoldás pedig a monolit födém.

A födém számításakor nem csak a technológia árát kell figyelembe venni, hanem a szükséges m² tartószerkezetet is. Egy E-gerenda födémhez valószínűleg belső tartófalakra vagy oszlopokra is szükség lesz, szemben például egy 10-es válaszfal helyett beépített 30-as tartófallal.

A Leier Mesterfödém összehasonlítása

A Leier Mesterfödém egy félmonolit födémrendszer, amely előregyártott Leier LMF gerendákból és Leier EB 60/19 béléstestekből áll. A béléstestek közötti bordákat és a gerendák fejrészét 4-11 cm vastag felbetonnal és a koszorúval együtt betonozzák ki. Ez a rendszer alkalmas lakó-, kereskedelmi, egészségügyi, oktatási és üzemépületeknél pince feletti, emeletek közötti vagy zárófödémek kialakítására. Elsősorban nyugvó terhek viselésére szolgál.

A Leier mesterfödém gerendák (LMF) vasbeton rácsszerkezetből állnak, melynek csak az alsó övét vonják be betonnal, így könnyebbek, mint a hagyományos vasbeton gerendák, és kézi erővel is mozgathatók. Magasságuk 15 vagy 19 cm, szélességük 11 cm vagy 12,5 cm, hosszuk pedig 1,20 m-től 9,20 m-ig terjed. A kész födém tömege kb. 320 kg/m².

A mesterfödém építése során alátámasztó állványzatra van szükség, majd a gerendák és béléstestek felhelyezése következik. Fontos a megfelelő túlemelés kialakítása és az alátámasztások elbontása előtt legalább 21 nap várakozási idő. A gerendákat habarcságyra kell fektetni, minimum 10 cm-es felfekvéssel. A béléstesteket kézzel helyezik el a gerendák között. A betonacél szerelés a koszorú vasalásával kezdődik, majd a gerendák vasalását is elkészítik, és azokat össze kell kötni a koszorúval. A felbeton vasalásához betonacél hálót használnak.

A betonozás során minimum C20/25 szilárdságú betont használnak, és a monolit fejrész, a koszorú, a keresztgerenda és a fejbeton egy ütemben kerül kibetonozásra. Fontos a beton egyenletes eloszlása és tömörítése. A beton felületét legalább egy hétig nedvesen kell tartani, és az első napon védeni kell az időjárási viszontagságoktól.

Bár a Leier mesterfödém könnyű és gyorsan kivitelezhető, a hagyományos E-gerenda födémhez képest általában magasabb árkategóriába tartozik. Az E-gerenda födém a megbízhatósága és kedvező ára miatt továbbra is népszerű választás a magyarországi családi házak építésében.

Repedések az E-gerendás födémen

Az E-gerendás födémeknél előfordulhatnak repedések, amelyek többféle okból keletkezhetnek. Az egyik leggyakoribb ok a nem megfelelő tervezés vagy kivitelezés. Ha például túl nagy fesztávokat hagynak, vagy nem megfelelően méretezik a gerendákat és a vasalást, akkor a szerkezet túlterhelődhet, ami repedésekhez vezethet.

A másik gyakori ok a nem megfelelő betonozás. Ha a betont nem keverik ki megfelelően, vagy nem tömörítik eléggé, akkor a födém szerkezete gyengébb lesz, és repedések jelenhetnek meg rajta. A betonozás során a hőmérséklet-ingadozások is repedéseket okozhatnak, különösen, ha a friss betont nem védik megfelelően az időjárástól.

A béléstestek nem megfelelő beépítése is repedések forrása lehet. Ha a béléstestek nem illeszkednek szorosan egymáshoz, vagy ha a gerendák nem támaszkodnak megfelelően a falakon, akkor a terhelés egyenetlenül oszlik el, ami repedéseket eredményezhet.

A repedések elkerülése érdekében kulcsfontosságú a precíz tervezés, a minőségi anyagok használata és a szakszerű kivitelezés. A statikus által előírt vasalás és betonozási technológia szigorú betartása elengedhetetlen a tartós és repedésmentes födém elkészítéséhez.
