Monolit Vasbeton Gerenda Fölötti Födémszerkezetek: Innováció és Alkalmazás

Az építőipar folyamatosan fejlődik, és ezzel együtt változnak az építési technológiák és anyagok is. Az előregyártott vasbeton elemek forradalmasították az építészetet, lehetővé téve komplexebb és gyorsabb kivitelezést. Különösen a födémszerkezetek terén tapasztalható jelentős előrelépés, ahol a hagyományos módszerek mellett egyre inkább előtérbe kerülnek a modern, hatékony megoldások. Ez a cikk az előregyártott vasbeton gerendákra épülő födémszerkezeteket, különös tekintettel a monolit vasbeton gerendákra és azok felfekvési megoldásaira vizsgálja meg, bemutatva azok előnyeit, alkalmazási területeit és kivitelezési sajátosságait.

Az Előregyártott Vasbeton Elemek Jelentősége az Építőiparban

Az előregyártott beton elemekből való építés világszerte reneszánszát éli. Használatával gyakorlatilag nincs építészetileg megvalósíthatatlan elképzelés, csak a tervező képzelete szab határt. A betonelem gyártás technológiája napról-napra fejlődik. Ma már a klasszikus és népszerű elemek (pl. zsalukő, térkő, szegélykő, támfalelem, E gerenda, béléstest, beton folyóka stb.) mellett elérhetők például komplett beton fal megoldások, hűtő-fűtő mennyezetek, látszóbeton lépcsők, folyókák, beton födémpanelek és egyéb beton termékek is.

Az előregyártott beton elemek olyan építőelemek, amelyeket adott méretre és formára előre legyártanak egy erre szakosodott betonüzemben. Az elkészült elemeket speciális szállító járműveken kiszállítják, daru segítségével a helyszínre emelik és ott összeszerelik. A választék széles: komplett falak, födém rendszerek, lépcső, gerenda, beton folyóka mind-mind nagy választékban kapható. Az előregyártott beton elemek ütőkártyája, hogy szinte minden aspektusukat optimalizálják a hatékonyság és a legjobb minőség érdekében.

Az Előregyártott Beton Elemek Használatának Előnyei

Az előregyártott elemek alkalmazása számos előnnyel jár a hagyományos építési módszerekhez képest:

Gyorsaság: Az építési idő jelentős csökkentése az egyik legnagyobb előny. Míg a hagyományos építkezés hónapokig vagy évekig is eltarthat, az előregyártott elemekkel az épület szinte varázsütésre megszülethet. A legtöbb elem már gyártáskor aprólékosan előkészített, tartalmazza például a vezeték kiállások, süllyesztett lámpák és kapcsolók, mennyezetáttörések, ajtók, ablakok helyét. A helyszínen „csak” össze kell szerelni őket. Ennek köszönhetően az építkezés gyorsabb és kevésbé stresszes folyamat lehet.
Költséghatékonyság: Bizonyos méret vagy megrendelt darabszám felett költséghatékonyabb lehet a hagyományos építkezési módszerekhez képest. A gyártásban lévő hatékonyság, a kevesebb munkaerő és az anyagpazarlás minimalizálása csökkenti a költségeket. Ugyanakkor a betonelem gyártáshoz speciális gyártócsarnokok, gépek és megfelelő tervezői, gyártói szaktudás szükséges, amit viszont meg kell fizetni. Így összességében azt mondhatjuk, hogy az egyedi méretű betonelemekből való gyártás inkább nagy volumen esetében megtérülő befektetés.
Rugalmasság: Az előregyártott beton elemek nem jelentik azt, hogy az épületek unalmasak vagy egyformák lesznek. Az új építési módszerek lehetővé teszik a testreszabhatóságot és az egyedi tervezést. Mivel a betonüzemekben speciális zsaluk segítségével öntik ki a beton paneleket, leginkább a szükséges zsaluk megépíthetősége szab határt az elképzeléseknek.
Fenntarthatóság: Az előregyártott elemek gyártása során kevesebb anyagot és energiaforrást használnak fel, mint a hagyományos építésnél. Emellett a gyártás helyén kevesebb hulladék keletkezik, mivel a termékek precízen előre elkészülnek.

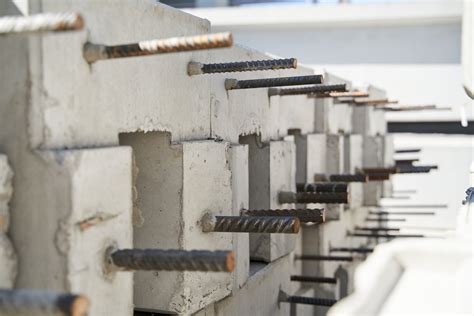

Leier előre gyártott vasbeton elem

Födém Megoldások: Az E Gerenda és a Monolit Vasbeton Födém

A födém a különböző építmények lefedésére, az egymás fölötti terek elhatárolását szolgáló, vízszintes szerkezeti elem. Magyarul az, amit a köznyelvben egyszerűen plafonként emlegetünk. Az idők folyamán többféle födémtípus is kialakult, melyek közül kiemelkednek a beton alapú rendszerek.

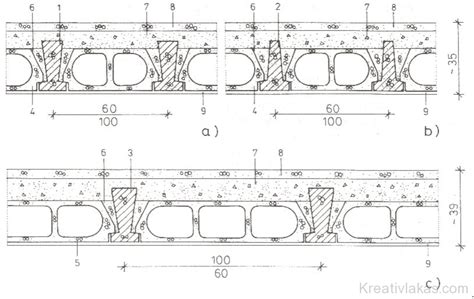

Az E Gerenda Alapú Födémrendszerek

Családi házak esetében a legelterjedtebb födémtípus Magyarországon az előregyártott beton E gerenda és béléstest (beton kefni) kombinációjából létrejövő beton födém. A vasbeton gerendák kezdetben hagyományos módon készültek, később terjedt el az előfeszített vasalás.

A normál vasalású gerenda esetében a vasalást a hagyományos gerendákra jellemző elv szerint alakítják ki. Az ilyen gerendával lefedhető falközméret 20-40-60 cm-es méretlépcsőkben tervezhető meg. A gerenda keresztmetszete állandó, csak a vasalás mértéke változik az alátámasztó pontok függvényében. Ezek a födémgerendák a terhelés miatt egy idő után lehajlottak, természetesen bőven a megengedettnél kisebb mértékben.

Az előfeszített vasbeton gerenda később terjedt el. Gyártásához nagyszilárdságú betonacélt használnak. A betonacél szálakat a gerenda kiöntésének idejére megfeszítik és csak a kötés befejeződése után szüntetik meg a feszítő erőt. Ennek hatására a gerenda enyhén meghajlik, felpúposodik. Ez a domborulat csak a beépítéskor, a gerendákra terhelődő béléselemek, kefnik súlya alatt szűnik meg. A hagyományos vagy előfeszített, megfelelő távolságra (30 vagy 60 cm) elhelyezett födémgerendák közeit ezután speciális előregyártott beton béléstestekkel, ún. kefnikkel töltik ki, így alakul ki a vasbeton gerendás, béléstestes födém szerkezet. A födém építése során az egész szerkezetet alá kell támasztani, majd a béléstestek között kialakuló bordákat 4-11 cm betonréteggel, a koszorúval egy ütemben kell betonozni.

Az E gerendás födémrendszer gazdaságos megoldást kínál félmonolit födémrendszer kialakítására. A rendszer az előregyártott födémgerendák mellett hagyományos beton béléstestekből és monolit betonból áll. A szerkezet teherbírása statikai számításokkal igazolt. A födémrendszer alkalmas többek között lakóépületek, irodaházak, egészségügyi- és oktatási intézmények közbenső- és zárófödémeinek elkészítésére. A gerendák 1-6 m közötti falköz áthidalására alkalmasak, 50 cm-es méretlépcsőkkel. A minimális felfekvés 10 cm, ennek megfelelően 1,2-6,2 m hosszúságúak a gerendák. Az előregyártott beton talp 12 cm x 4,5 cm keresztmetszeti méretű, melybe B 500 B szilárdsági osztályú hosszirányú betonacélokat helyeztünk. A beton talp C16/20 szilárdsági osztályú betonból készül. A felső hosszvas és a nyírási acélbetétek is B 500 B betonacélok. A födémgerendákat 60 cm-ként kell kiosztani, közéjük hagyományos EB 60/19 béléstestek kerülnek. A nyers födém szerkezeti vastagsága 25 cm, a helyszínen 6 cm felbeton alkalmazására van szükség. A gerendákat normál és erősített vasalással gyártjuk.

Az E Gerenda Méretei és Kivitelezési Tudnivalók

Az E jelű betongerendák kétféle magassági és rengeteg hosszúsági méretben állnak rendelkezésre, 60 cm-enként növekvő lépcsőkben. Az E gerendákat az E betű és egy szám jelöli, ahol a szám a falköz méretét adja meg. Fontos megjegyezni, hogy ez a méret nem a gerenda teljes hossza; a teljes gerendahossz a falra felfekvési hosszak plusz a falköz hossza. A felfekvési hosszak 5 m-es gerendahosszig 10-10 cm, afelett pedig 12-12 cm.

A ház tervezésekor figyelni kell arra, hogy a szabványos E gerenda méreteket használják. Ha nem ezekkel a szabványméretekkel kalkulálnak, akkor mérettel nagyobb gerendát kell vásárolni, és utána méretre kell vágni őket, ami speciális szerszámokat és szakértelmet igényel.

A gerendakiosztásra már tervezés során ügyelni kell: túl nagy fesztávok esetén drágul a födém fajlagos négyzetméterára, hiszen 4,8 m-es fesztáv felett már kettőzni kell a gerendákat.

Az E jelű betongerendáknak van egy kis ívük az előfeszítésnek köszönhetően. Ha leterheljük őket (rárakjuk a kefniket), akkor szépen kilapulnak, és nagyjából vízszintes felületet kapunk.

A gerendák és béléstestek beépítése gondos tervezést és precíz kivitelezést igényel. A gerendákat a falakra megfelelően kell elhelyezni, a felfekvési hosszak betartásával. A béléstesteket kézzel kell a gerendák közé beilleszteni, szorosan egymás mellé. A koszorú és a felbeton készítése során fontos a megfelelő vasalás és betonozás, valamint a rétegek együttes megmunkálása.

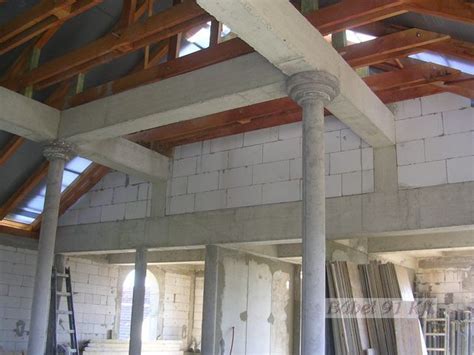

Monolit Vasbeton Födém

Többszintes házak, társasházak, egyéb emeletes épületek esetében kiemelkedő teherbírása miatt gyakran választják a monolit vasbeton födém megoldást is. Előnye a kiemelkedő teherbírás, hátránya a jelentős élőmunka igény: a zsalu építéséhez, bontásához, a vasalás elkészítéséhez és a betonozáshoz is sok-sok dolgos kézre van szükség.

A monolit vasbeton födémek esetében a zsaluzat elkészítése, a vasalás elhelyezése, a vezetékek és csövek beépítése, majd a betonozás folyamata történik a helyszínen. A zsaluzatnak tökéletesen síknak és stabilnak kell lennie, hogy a beton felülete sima legyen. A vasalás elhelyezése statikai terv alapján történik, figyelembe véve a betonacélok átfedését és a betonfedést. A gépészeti és elektromos vezetékek, csövek beépítése is a vasalás elkészítése előtt vagy közben történik, gondosan ügyelve arra, hogy a későbbi betonozás során ne sérüljenek. A betonozás során fontos a megfelelő minőségű beton használata és a beton alapos vibrálása a légbuborékok eltávolítása érdekében.

Félmonolit Födémrendszerek: Az Átmeneti Megoldás

A vasbeton gerendás födémek külön csoportját képezik a félmonolit födém rendszerek. Ezek leginkább átmenetnek tekinthetők a teljesen előregyártott elemekből dolgozó és a helyszínen, frissbetonból készülő monolit megoldások között.

A félmonolit födémrendszereknél a betonüzemben csak a gerenda alsó, talprészét gyártják le, a hozzá kapcsolódó merev vasalással, vas vázzal együtt. Ez tulajdonképpen egy félig kész gerenda, ami kézzel is könnyen emelhető, rakodható. A béléstestek behelyezése után már terhelhető a födémszerkezet. Végleges alakját a frissbetonnal való kiöntés és megszilárdulás után kapja meg. Így az egész szerkezet együtt tud dolgozni, egy rendszerré szilárdul. A koszorú és a födém betonnal való kiöntéséhez természetesen zsalut kell építeni.

A Leier mesterfödém félmonolit födémrendszer is ebbe a kategóriába tartozik. A födém előregyártott elemekből álló részét a Leier mesterfödém gerendák (LMF) és az azokra támaszkodó Leier EB 60/19 beton béléstestek képezik. A béléstestek között kialakuló bordákat (a gerendák fejrészét) a 4-11 cm felbetonnal (és a koszorúval) egy ütemben kell kibetonozni. Ez képezi a födém monolit részét. A Leier mesterfödém legfőbb előnyei közé tartozik a kézi erővel történő építhetőség, a kereskedelmi forgalomból való beszerezhetőség, a kedvező ár/érték arány és a gyors kivitelezés.

Beton Folyókák és Falpanelek: További Előregyártott Megoldások

Az előregyártott beton elemek palettája nem korlátozódik a födémekre. A beton folyókák és falpanelek is jelentős szerepet játszanak a modern építkezéseken.

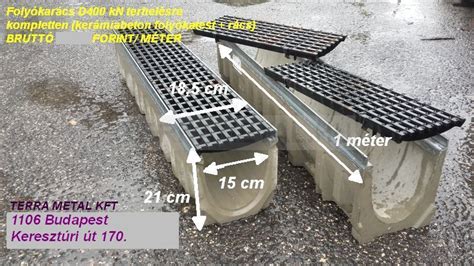

Beton Folyókák a Vízelvezetés Szolgálatában

A beton folyóka egy vályúszerű mélyedéssel ellátott, előregyártott beton vízelvezető elem, melynek célja a csapadékvíz elvezetése. A szilárd burkolattal ellátott területek nem tudják elnyelni a csapadékvizet, ezért nagyon fontos a különböző vízelvezető rendszerek beépítése. Ezt a célt szolgálja a beton folyóka, mely kiválóan alkalmas például nyári zivatarok idején a hirtelen leesett nagy mennyiségű eső elvezetésére a burkolatról. Ehhez viszont természetesen gondoskodni kell a megfelelő lejtés kialakításáról.

A folyóka beépítése során általában utak, járdák szélére fektetik, így gyakran szegélykő funkciót is betölt, megtámasztva, egyben tartva az egész burkolatot. Ilyenkor a folyóka elemeket a szegélykőhöz hasonlóan beton ágyba rakják le, kétoldali beton megtámasztással. A folyóka elemek toldási hézagát érdemes habarccsal vagy kültéri flexibilis ragasztóval kitölteni, így egy vízzáró felületet kapunk.

Beton Falpanelek: Gyors és Hatékony Falazási Megoldás

Az előregyártott beton falpanelekből történő építkezés nálunk még most van elterjedőben, de a világ fejlettebb tájain már régóta használatos. Gyorsabb, hatékonyabb építést tesz lehetővé és a hibalehetőség is kevesebb a falazatok kialakításánál. A szakemberhiány és az állandó időprés miatt ezek a szerkezetek hazánkban is egyre népszerűbbek.

Alapvetően kétféle technológiával készülnek: kéregfal és tömörfal. A kéregfal egy fél monolitikus szerkezet: betonüzemben előregyártott, két réteg vasbeton kéregből áll, amelyeket hegesztett, térbeli betonacél háló tart össze. Az építkezés helyszínén daruval a végleges helyére állítják, és ott a két betonkéreg közötti hézagot feltöltik frissbetonnal. A tömör falelemek vastagságát a felhasználási területhez igazítják, minimális vastagsága 10 cm. A nagyméretű falpaneleket egyszerűen egymás mellé helyezik és általában száraz kötéssel csatlakoztatják egymáshoz. Lehetőség van az elektromos és gépészeti vezetékek, egyéb elemek helyének, nyílásainak előzetes kialakítására is.

Konklúzió

Az előregyártott vasbeton elemek, mint az E gerendák, a béléstestek, a monolit és félmonolit födémrendszerek, valamint a falpanelek és folókák, forradalmasítják az építőipart. Ezek a technológiák gyorsabbá, hatékonyabbá és költséghatékonyabbá teszik az építkezést, miközben magas minőséget és rugalmasságot biztosítanak a tervezés és a kivitelezés során. A modern építészetben elengedhetetlenek a fenntartható és innovatív megoldások, amelyek közül az előregyártott vasbeton elemek kiemelkedő szerepet játszanak.
