Monolit vasbeton pillérváz alaprajza és kivitelezése
A monolit vasbeton szerkezetek olyan helyszínen készített, összefüggő vasbeton vázszerkezetek, amelyek a födémek, pillérek és gerendák együttesének köszönhetően biztosítják az épület merevségét és teherbírását. A monolit szerkezetek keresztmetszete sokféle lehet, a négyszögtől a körig, ritkán sokszögig terjedő variációkban, és jól igazíthatók az igényekhez. A vasalás elhelyezése a zsaluzatban történik, majd a beton bedolgozása és tömörítése következik. A pillérek hosszirányú vasalással és vízszintes kengyelezéssel készülnek. A készítési folyamat magában foglalja a zsaluzás, vasszerelés és betonozás összefüggő, ütemezett műveleteit, amelyeket korszerű gépek és előre meghatározott ütemterv szerint végeznek. A monolit vasbeton szerkezetek nagyrészt helyszíni készítésűek, ám lehetőség van előre gyártott elemek alkalmazására is, amelyeket a helyszínen szerelnek össze. A betonozás mára gépesített, és a kötési idők betartásával zajlik.
Miért a vasbeton? A vasbeton lényege, hogy a vas a rugalmasságot adja a betonnak, a beton pedig a korrózióvédelmet és tömörítést biztosítja. A húzóerők ellén azonban csak vasalás adhat stabil ellenállást; ezért a tervek szerint vékonyabb vagy vastagabb keresztmetszeteket, illetve a vasalás mennyiségét kell igazítani. A vasbeton tartószerkezeti elemekké válik, ha a tömörítés, a húzóerő és a korrózió elleni védelem megfelelően biztosított. A monolit vasbeton szerkezetek elsősorban a húzó- és nyomóerőkre terheltek, ezért a vasbeton különleges tervezést és kivitelezést igényel. A leggyakoribb alkalmazások közé tartozik az oszlopok, pillérek, födémlemezek és gerendák elkészítése, amelyeket a helyszínen készítenek el.
Kialakítási és gyártási szemlélet
A födémszerkezetek és pillérek tervezése során a keresztmetszetek méretei, a vasalás típusai és a kapcsolódó vasalási terv meghatározó. A tervezés során figyelembe veszik a statikai igényes felépítést, a födém vastagságát és a pillérek keresztmetszetét, amelyekhez igazítják a merevítő elemeket is. A szerkezetek összefüggése: a pillérek és gerendák között továbbítódik a teher, a födém pedig a lemezekben adja a síkbeli merevséget. A monolit vasbeton vázas épületek alapozását gyakran monolit vasbeton pontalapok képezik, szükség szerint talpgerendákkal összekapcsolva. A zsaluzás korszerű fém zsaluzati rendszerekre épül, melyek modulméretre igazodnak és részletes zsaluzati tervek alapján készülnek. A sablontechnológia, a kapcsolati elemek és a vasalási terv együtt alakítják a végső szerkezetet, és a beépítés szigorúan ütemezett folyamatként zajlik.
A monolit vasbeton pillérek és födémek részletei

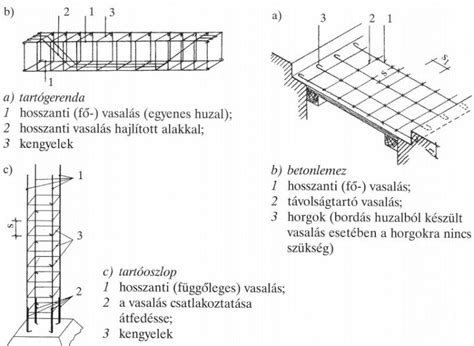

A pillérek lehetnek tartószerkezetek és segédszerkezetek, vagy térelválasztó elemek. A pillérek hosszirányú vasalással és vízszintes kengyelezéssel készülnek, és 11.11. ábra szerint a monolit vasbeton oszlopok és pillérek a szerkezeti teherhordó elemek közé tartoznak. A keresztmetszet és vasalás alakítása a várható terhelés alapján történik, és az igények növekedésével fentről lefelé haladva növelni kell a keresztmetszetet vagy a vasalás mennyiségét. A vízszintes teherhordó elemek közé tartoznak a monolit vasbeton gerendák és födémek, melyek a pillérekre támaszkodva biztosítják a teljes vázszerkezet merevségét. A lemezfödém lehet sík, bordás vagy kazettás, a gerendákkal összekapcsolva hozza a szükséges teherátadást. A külső térelhatárolásra előre gyártott falpanelek, vázkitöltő főfalak és függönyfalak használhatók, mindez a pillérekre és gerendákra támaszkodva működik. A belső térelválasztás szintén lehet vázkitöltő fal, vagy más könnyű falrendszer, amely a vasbetonvázon belül helyezkedik el.
A sík és függőleges merevítés megtervezése statikai számításokon alapul, és fontos, hogy a pillérek-gerendák és a födém együtt dolgozzon. A monolit vasbeton vázas építés költséges és munkaigényes, de nagyobb terek és egyedi elrendezések esetén előnyös lehet. Az alapozás rendszerint monolit vasbeton pontalapokból állhat, és a szerkezetek környezeti hatásokkal szembeni ellenállását is figyelembe veszik. A technológia lehetőséget ad előre gyártott elemek alkalmazására, de a kivitelezés során a helyszínen végzett zsaluzás és vasalás ugyanúgy kulcsfontosságú marad.
Vasalás és betonozás: fontos részfolyamatok
A vasalás elkészítésénél a terv szerint a vasalási rész során rögzítik a vasalóelemeket; a toldásokat átfedéssel és kötöződróttal rögzítik, a hegesztést kerülni kell a helyszínen. A vasalást a zsaluzatba helyezik, majd a betonozást követi a tömörítés és a megfelelő betontakarás elérése. A fedőréteg vastagságát a környezeti hatásokhoz igazítják: belső környezetben általában 20 mm, agresszív környezetben 25-50 mm, alapoknál pedig 70 mm. A vasalási terveket a statikus készíti, és a lokális tartóelemeket a zsaluzat és a vasalás összhangja biztosítja. A helyszíni bedolgozás előtt a zsaluzatot és a vasalást rögzítik, a végső beöntést pedig a megfelelő támasztásokkal és vibrációval végzik.
A vasbeton födémek és pillérek közti találkozásokat, illetve a teherátadást a megfelelő kapcsolati vasalásokkal vagy menetes szárakkal oldják meg, az összeszerelt elemeket pedig a helyszínen hozták egymáshoz. A sablontechnológiával kialakított peremes betonozási lépések és a kapcsolóelemek minőségének megőrzése kulcsfontosságú. A betont a végleges formába öntik, majd a kötési időket betartva összeillesztik a részeket. A vasbeton szerkezetek teljes kockázatmentes kivitelezéséhez szükséges a minőségi anyagok és eszközök használata, a próbák és ellenőrzések rendszeres végzése, és a kivitelező alapos felkészültsége.
Tervezési és termelési szemlélet a gyakorlatban
A folyamat elején a geometria pontos felvétele és a vasalható-e az adott geometriára vonatkozó megállapítás történik meg. A tervfázisban a keresztmetszetek, födémvastagság és pillérméretek rögzítése után a modellezést IFC formátumban küldik tovább. Az AxisVM modellben a teherátadási és szerkezeti kérdések széles körben megvizsgálhatók, és a vasalási mennyiségek meghatározása többféle módon történhet. A vasalási terv a teherbírás feltételeit és a kivitelezés sorrendjét is meghatározza, így a tervlapok rendezése és a kivitelezés sorrendjének betartása kiemelten fontos. A végtermék szép és rendezett vasalási tervet eredményez, melyben az alsó és felső vasalás részleteit és a kapcsolódó elemeket gondosan meg kell tervezni. A tervezés során a különböző szakágak közötti együttműködés mindig elengedhetetlen, hogy a végső szerkezet megfeleljen a hatályos szabványoknak és a megrendelő igényeinek.
Gyakorlati példák és megoldások
A legtöbb monolit vasbeton vázas épületben a sík és függőleges merevítő elemek meghatározásának fontossága kiemelt figyelmet kap, és a tervezés során gyakran merül fel a kapcsolódó problémák megoldása: például a pontokon alátámasztott födémek esetében a pillérek átszúródásának elkerülése a megfelelő vastagság, a megfelelő pillérkeresztmetszet és a vasalás méretezése révén történik. A monolit vasbeton födémeknél a görbék és a csomópontok precíz elhelyezése elengedhetetlen a teherátadás hatékonysága érdekében. A gyártás során a sablonozott elemek és a két lépésben történő betonozás segíti a minőséget, és a munkaerő hatékonyabbá válik. A templomi és ipari létesítményeknél egyaránt gyakran alkalmazzák a monolit vasbeton vázas megoldásokat, mivel ezek tág teret és optimális teherelhelyezést tesznek lehetővé.
Fenntarthatóság és jövőbeli irányok
Cégünk 15 éve van jelen az építőiparban, és folyamatosan törekszik a környezetbarát megoldásokra, az anyagtakarékosságra és az energiahatékonyságra. A vasbeton szerkezetek tervezése és gyártása során kiemelten figyelünk a környezeti terhelés csökkentésére és a végső élettartam mentességre. A modern gyártóüzemek a helyszíni összeszerelést és a környezetbarát technológiákat támogatják, hogy a kivitelezés gyors és megbízható legyen. A geometriák és csomópontok határainak bővítése lehetővé teszi a korábbi monolit megoldások utódait az előregyártott technológiákkal ötvöző újításokat, amelyek költséghatékonyabbak és kevésbé környezetszennyezőek.
