A Cserépkályha Építése: Hagyomány és Modernitás Találkozása

A cserépkályha, mint fűtőberendezés, évszázadok óta része otthonainknak, biztosítva a meleget és a meghitt hangulatot. Napjainkban ismét reneszánszát éli, köszönhetően környezetbarát működésének, kivételes hőkomfortjának és esztétikai megjelenésének. Azonban egy jól működő, hatékony és tartós cserépkályha megépítése szakértelmet, precizitást és a megfelelő szabványok betartását igényli. Ez a cikk útmutatóul szolgál mindazoknak, akik cserépkályha építését tervezik, legyen szó új építésről vagy meglévő fűtőberendezés felújításáról.

Mi is pontosan a cserépkályha? A tévhitek eloszlatása

Az első és legfontosabb lépés a fogalmak tisztázása. Sokan összekeverik a cserépkályhát a kandallóval. A laikus szem számára a külső megjelenés alapján nehéz lehet megkülönböztetni őket, különösen, ha a kandalló beépített tűztérrel rendelkezik, és kővel, márvánnyal vagy gránittal burkolják. Azonban a cserépkályha legfontosabb jellemzője, hogy fűtőfelülete kizárólag kályhacsempéből készül.

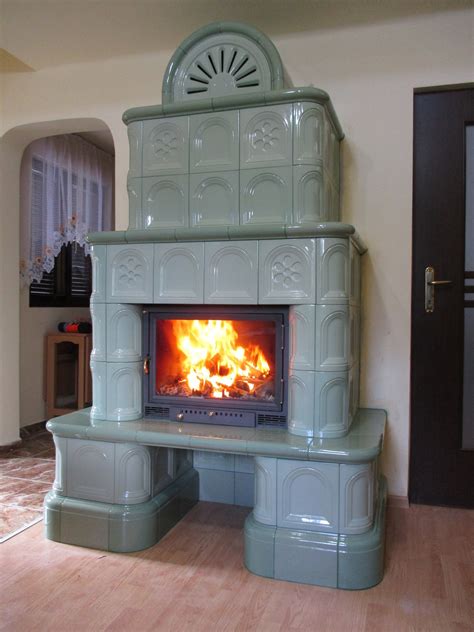

Cserépkályha és kandalló összehasonlítása

A cserépkályha általában egyedileg megépített tűztérrel rendelkezik, mely samott téglából vagy samott és egyéb tűzálló anyagok kombinációjából készül. Ehhez társul egy szintén egyedileg kialakított, jellemzően több méter hosszú belső füstjáratrendszer, amely a kályha típusától és külső megjelenésétől függően változik. Ezzel szemben a kandallók gyakran előre gyártott betétekkel rendelkeznek, és a külső burkolatuk sokféle anyagból készülhet. A cserépkályha fűtőfelületének anyaga és kialakítása teszi lehetővé a lassú, egyenletes hőleadást, ami a kandallók gyorsabb, intenzívebb hőleadásával szemben egyedi komfortot biztosít.

A kályhaméretezés fontossága és a vonatkozó szabványok

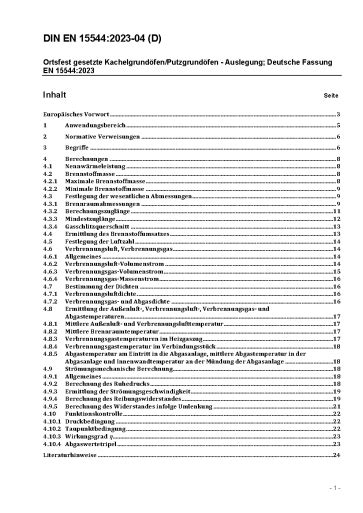

Egyedi kivitelezésű járatos téglakályhák és cserépkályhák létesítésénél elengedhetetlen a kályhaméretezés elvégzése az MSZ EN 15544 szabvány alapján. Ez a szabvány rögzíti azokat az elvárásokat, amelyeknek a fűtőberendezésnek meg kell felelnie a hatékony és biztonságos működés érdekében. A kályhaméretezés során végzett számítások magukban foglalják a tűztér teljesítményét, a járatrendszer felületét, átmérőjét és hosszát, a falazatok vastagságát, az aktív hőleadó felület nagyságát, a levegő- és huzatszükségletet, valamint egyéb létfontosságú paramétereket.

A cserépkályha aktív felületén leadott névleges teljesítményt számos tényező befolyásolja, mint például a napi tüzelés gyakorisága, az alkalmazott építési technológia, a tűzifa minősége, mennyisége és az égés tökéletessége. A tervezéshez szükséges számításokat elvégezzük, és az egyéb dokumentumokkal együtt átadjuk a cserépkályha átadásakor.

A megadott adatok alapján egy átlagosnál kissé nagyobb kályha tervezése történt:

ADATLAP

Tengerszint feletti magasság: 200 m
Hány héjú kályha (1 vagy 2): 1
Tűztér: Hagyományos
Névleges teljesítmény: 4,40 kW
Névleges fűtési idő: 12,00 óra
Berakható famennyiség: 16,27 kg
Minimális famennyiség: 8,14 kg
Optimális tüzelőanyag-fogyasztás: 12,69 kg/óra
Tűztér szélessége: 38,00 cm (oldalarány max. 1:2 lehet, min. 23 cm)
Tűztér mélysége: 43,00 cm
Tűztér alapterület (MINIMUM): 1627,00 cm²
Tűztér alapterület (MAXIMUM): 3978,63 cm²
Tűztér alapterület (VALÓS): 1634,00 cm² (Célszerű minimum közelire állítani!)
Tűztér kerület: 162,00 cm
Tűztér magassága: 70,30 cm
Minimális tűztér magasság: 41,27 cm
Tűztér belső felülete (VALÓS): 14657,00 cm² (Célszerű optimális közelire állítani!)
Tűztér belső felülete (OPTIMÁLIS): 14643,00 cm²

Füstjáratrendszer és Légellátás

A füstjáratrendszer kialakítása kritikus fontosságú a hatékony égés és a megfelelő huzat biztosításához.

Minimális járathossz: 5,24 m
Tényleges járathossz: 7,95 m
Biztonsági átégő: 16,27 cm²
Névleges égésilevegő-térfogatáramlás (VLN): 0,0416512 Nm³/s
Tényleges égésilevegő-térfogatáramlás (VLT) 20 °C-on: 0,046043647 m³/s
Tényleges levegő sűrűsége (ρL) 20°C-on: 1,169651082 kg/m³
Névleges füstgáz-térfogatáramlás (VGN): 0,0444171 Nm³/s
Tényleges füstgáz-térfogatáramlás (VGT) 20 °C-on: 0,049101233 m³/s
Füstgáz tömegárama (mG): 0,056945 kg/s
Tényleges füstgáz sűrűség (ρG) 20°C-on: 1,159700454 kg/m³
A kályhából kilépő füstgáz hőmérséklete: 156,26 °C
A kályha hatásfoka: 86,22 % (minimum 78%!)

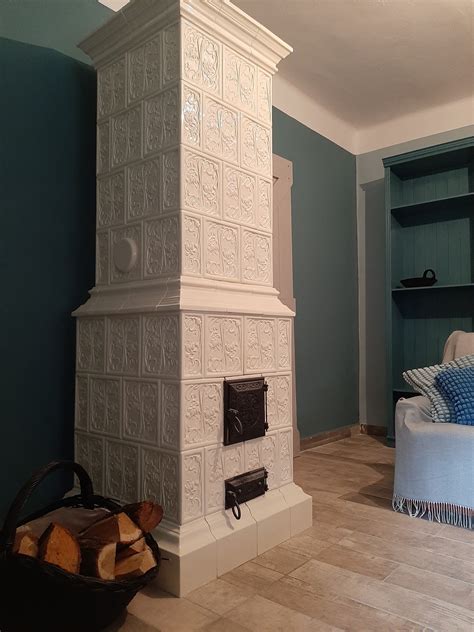

A Cserépkályha Szerkezete és Anyaghasználata

A cserépkályha falazatának szerkezetét a kályhacsempe és az azt követő bélés adja. A bélést jellemzően agyag, telőcserép, speciális samott idomok, kisméretű tömör tégla alkalmazásával alakítja ki a kályhás szakember. A jellemző falvastagság 6-12 cm. A belső szerkezet kialakításához samott tégla és takarólapok, speciális samott idomok, kisméretű tömör tégla, tetőcserép és agyag felhasználása szükséges.

Az utóbbi időben megjelentek speciálisan a cserépkályha építéséhez kifejlesztett, előre gyártott tűzterek, samott vagy tűzálló beton füstjárati idomok, kályhás habarcsok, hőálló és tűzálló ragasztók. Ezek részben vagy egészben kiválthatják a hagyományos építéshez szükséges anyagokat, de magas áruk miatt tömeges elterjedésük hazánkban még nem várható. Ezeket az anyagokat nyugaton jellemzően a "duplaköpenyes - légréses" kályhák építésénél alkalmazzák.

A megépített cserépkályha tömege, a kialakított belső szerkezet és a beépített anyagok mennyiségének függvényében lehet "könnyű", "félnehéz" és "nehéz". Ez döntő szerepet játszik abban, hogy az adott kályha milyen hosszú ideig képes tárolni a meleget, ami a szerkezet kialakításától függően 8-12-18-24 óra, vagy akár még hosszabb idő is lehet. Egy megépített cserépkályha tömege 1-1,5 tonna, esetenként ennél is több lehet, ezért még az építés előtt, a tervezés fázisában az aljzat teherbíró képességét is vizsgálni kell.

Elhelyezés és Kéménykapcsolat

A cserépkályha lehet szabadon álló, falközti, vagy falnak épített. A falnak építés az utóbbi időkben kialakult, nem túl szerencsés gyakorlat, melyet gyakran a kályhacsempével való spórolás és a kályha mögötti takaríthatóság motivál. Fontos azonban figyelembe venni, hogy egy falnak épített cserépkályha fűtőteljesítménye negyedével-harmadával, esetenként még nagyobb arányban is csökken a szabadon álló kályhához képest.

A falnak épített kályha fal felőli részét legalább annyira le kell hőszigetelni, hogy az épület szerkezeti elemei ne melegedhessenek fel 50-55°C fölé, különben maradandó károk keletkezhetnek. Külső határoló falhoz a kialakuló hőhíd miatt a falnak építés nem ajánlott. Könnyűszerkezetes épületben a cserépkályha falnak építése tűz- és életveszélyes, ezért szigorúan tilos! Ha mégis ragaszkodnak hozzá, akkor azt lehetőleg hátsó, kiszellőztetett légréssel készíttessék el.

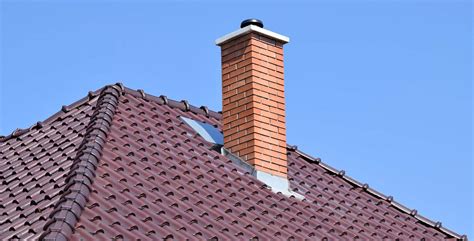

Cserépkályhát, ha lehetséges, közvetlenül a kémény mellé, vagy attól maximum 60-65 cm távolságra építsünk, így a gyártó által biztosított füstcsővel biztonságosan beköthető a kéménybe. A klasszikus, régebbi épületekre jellemző falazott 14x14 cm-es kéménykeresztmetszet már megfelelő lehet. Az új, korszerű könnyűszerkezetes vagy előre gyártott kéményrendszerek is alkalmasak, de ajánlott a nagyobb, 180-200 mm átmérőjű kémény a későbbi problémamentes üzemeltetés érdekében. A kéménynek a tető gerinc fölé legalább 80 cm-rel kell érnie. Egy kéményre csak egy tüzelőberendezés köthető.

A már meglévő kéményt az építés előtt feltétlenül ellenőriztesse kéményes szakemberrel. A kéménytisztító ajtó hozzáférhetőségét a cserépkályha megépítése után is biztosítani kell. A kémény keresztmetszete és magassága döntően meghatározza a beépíthető kályhaajtó nagyságát. Általánosságban elmondható, hogy a kályhaajtó ún. 2x2 csempésnél nagyobb ne legyen, hogy üzemelő cserépkályha esetén az ajtó kinyitásakor a "visszafüstölést" elkerüljük. Az ekkora méretű ajtók üvegén keresztül már élvezhető a lángok játéka, ami hangulatossá teszi a kályhát.

Tüzelőanyag és Üzemeltetés

Ha a cserépkályha csak fatüzelésre készült, és az ajtón vagy a kályha belső szerkezetében van megfelelő keresztmetszetű égési levegő bevezető nyílás, nem feltétlenül kell hamuajtót és rostélyt beépíteni. Vegyes tüzelés (fa + szén) esetén a hamuajtó és a rostély beépítése kötelező.

Régebben elterjedt gyakorlat volt a gáztüzelésű cserépkályha építése, melyet a vezetékes gázszolgáltatás elterjedése és a kényelmi szempontok is indokoltak. Ritkán, de még ma is jelentkezik igény ilyen kályha építésére, valamint a már meglévő gázégős cserépkályha átépítésére. Fontos tudni, hogy az ilyen tüzelőberendezés átépítését csak vizsgával rendelkező kályhás szakember végezheti. A gáztüzelésű cserépkályha építése vagy átépítése előtt az illetékes szakhatóságok szakvéleményét és engedélyét be kell szerezni.

A cserépkályha szakaszos üzemű tüzelőberendezés. A kialakított tűztér és a cserépkályha nagyságától, szerkezetétől függően 8-12-15 kg száraz tűzifával kell megrakni. Ezt követően a parázsig történő elégetés után (ami a famennyiségtől, a kályha járatrendszerétől, a kéményhuzattól stb. függően 1,5-3 óra) le kell zárni. Ezt általában naponta egy, szükség esetén két alkalommal kell megismételni. A tüzelés során a cserépkályha nagy tömegű belső szerkezete átforrósodik, és mint egy "hőakkumulátor" tárolja a meleget, melyet a kályhacsempe burkolaton keresztül folyamatosan ad le környezetének. Ez a folyamat a kályha szerkezetétől függően 12-18, de akár 24 óra is lehet, ez idő alatt folyamatosan temperálja környezetét.

A jól megépített cserépkályha az egyik leggazdaságosabban működtethető tüzelőberendezés, hatásfoka szakszerű üzemeltetés mellett 72-85%. Használatánál rendkívül fontos szempont, hogy a már egyszer felfűtött cserépkályha lehetőleg soha se hűljön ki teljesen. Ezért szükséges a napi egyszeri begyújtás és felfűtés. Egyetlen hátránya a viszonylag nagy "hőtehetetlenség", azaz a már visszahűlt cserépkályhába másnap történő ismételt begyújtás után annak újbóli melegedését nem azonnal, hanem mintegy 1-1,5 óra elteltével kezdjük érezni. Ne feledjük, hogy a "nagy meleget" a cserépkályha annak lezárása után adja.

Cserépkályha használati utasítás 1 (fatüzelés)

Használatánál, tisztításánál mindig vegye figyelembe az építő kályhásmester útmutatásait. A túlfűtés tilos. A cserépkályha nem kazán! Az évszázadok alatt kialakult és kitűnően működő füstjáratrendszereket és a belső szerkezet harmóniáját lehetőleg ne borítsuk fel különféle víztartályok, "vízpatkók" beépítésével, ne akarjuk a központi fűtés radiátorait is a cserépkályha melegével üzemeltetni. Ez az esetek nagy százalékában a füstgáz túlhűtéséhez vezet, ami a kályha járatrendszerében és a kéményben kátrányosodást és dugulást okoz, végső esetben a cserépkályha tönkremeneteléhez vezet. Ha mégis ragaszkodunk a kályha tűzterébe épített hőcserélős központi fűtéses rendszer kiépítéséhez, azt csak nagyon gyakorlott, az ilyen berendezések építésében jártas és több referenciával rendelkező kályhás szakemberrel építtessük meg. Központi fűtéses rendszerek kialakításához a széles választékban kapható ún. "vízteres" kandalló betétek beépítését javasoljuk. Ezek a berendezések a rendelkezésre álló tervezési segédletekkel jól illeszthetők az épület fűtési rendszerébe.

Látványterv Készítés és Tervezési Feltételek

Az egyedi látványterv készítése munkaigényes folyamat, mely akkor javasolt, amikor már pontosan körvonalazódtak az elképzelések.

A látványterv készítésének feltételei:

Ha nem volt helyszíni felmérés, készítsen egy vázlatrajzot a kályha tervezett helyéről, amely pontos méreteket tartalmaz (falból kiálló kémény, tisztítóajtó helye, parapetfal vagy ablak a kályha terében, szinteltérés vagy lépcső a padlóban stb.).
Válasszon ki egy képet vagy rajzot arról a hangulatú cserépkályháról, amelyet szeretne (egyszerű - mozgalmas, hagyományos - modern, szimmetrikus - aszimmetrikus, szögletes - íves, ülőpadka kályhacsempéből van, vagy vakolt stb.).
A bemutatóteremben válassza ki, melyik gyártó kályhacsempéjéből szeretné építtetni a cserépkályhát, és egy rövid megbeszélés során egyeztessen minden részletet (sarkok, párkányok, kályhaajtó stb.).

A látványterv készítése ingyenes, amennyiben a kályhacsempéket és az építést is nálunk rendeli meg. A csempeanyag konszignációját csak megrendelés után áll módunkban átadni. A tervdokumentáció egy nézeti és egy műszaki lapból áll. Minden plusz nézet 2.000 Ft+ÁFA. Amennyiben nem nálunk rendeli meg a kályhacsempe anyagot, a tervdokumentáció ára 15.000 Ft+ÁFA. A díjat előre kell fizetni, és megrendeléskor levonásra kerül a cserépkályha összegéből.

Egy másik lehetőség a vizuális megjeleníthetőségre, ha a fényképek alapján nem tudjuk megfelelően leegyeztetni a cserépkályha formáját. Ebben az esetben vázlatrajz készül, amely nem olyan részletes és élethű, de érzékelteti a kályha formáját és tömegét, ezért ezt "tömegrajznak" nevezzük.

Felújítás és Új építésű Házak Tervezése

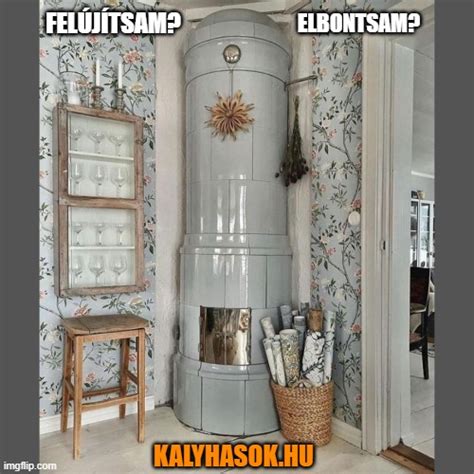

Egy régi, csehszlovák csempéből épült cserépkályha bontása, tisztítása és újraépítése is lehetséges. Fontos tudni, hogy az ilyen csempék tárolása során, különösen árvíz következtében átázott állapotban, a víz hatására megduzzadhatnak, ami mázlepörgéshez vezethet az első begyújtás után. Ezért az építés előtt célszerű egy csempét tesztelni a száradás során. A csempekészlet hiányos lehet, de a hiányzó részek pótolhatók.

Új ház tervezésekor gyakori igény, hogy a házba beépítendő cserépkályhát már a tervezéskor figyelembe vegyék. Ez azonban leggyakrabban egy tartalékkémény betervezésében merül ki. Kár érte, hiszen megfelelő tervezés esetén a cserépkályhával való fűtés környezetbarát, kényelmes, hőkomfortja pedig szinte páratlan. A cserépkályha megjelenésére a lehetőségek korlátlanok, a tűz pedig igazi családi otthonná varázsolja a házat.

A cserépkályha fűtési teljesítményét a ház energetikai számításainak birtokában és a kályhával szemben támasztott követelmények ismeretében lehet megtervezni. A névleges fűtési időt, a szükséges hőtároló tömeget az előbbiek, valamint a leendő tulajdonosok életvitelének megismerése után határozható meg. A cserépkályha élvezetes használata, élettartama és az elvárt fűtési teljesítmény teljesítéséhez ez ugyanolyan fontos tervezési lépés, mint a megjelenés megtervezése.

A cserépkályha sugárzó felületfűtés, így funkcióját a nappali tartózkodási helyiség közepén tudja a legjobban beteljesíteni. Törekedni kell tehát az ehhez legközelebbi elhelyezésre!

A cserépkályha szinte bármilyen új gyártmányú, lehetőleg hőszigetelt rendszerkéményre köthető. A szükséges kéménymagasság és -átmérő a cserépkályha hő- és áramlástechnikai méretezésekor határozható meg. Ha a kéményt még a kályha megtervezése, méretezése előtt szükséges betervezni, esetleg megépíteni, úgy amennyiben a kémény teljes magassága a kályhát befogadó helyiség végleges padlószintjétől a kitorkollásig mérve legalább 6,2 méter, a kürtő-átmérő legyen 200 mm.

A kémény építésekor a bekötőnyílást csak akkor építsék ki, ha a kályhás előre pontosan meg tudja mondani annak magasságát, mivel a cserépkályhát többnyire éppen az utolsó járat magasságában, kb. vízszintesen kell bekötni. Amennyiben a kályhát később kivitelező cserépkályhás ismeri annak gyári technológiáját, sokkal célszerűbb a bekötőnyílást a cserépkályha építésekor, utólag kivitelezni, így az biztosan az optimális magasságba kerül. A kémény kitorkollását ne fedjék esővédő sapkával, galambdúccal, mivel azok alaki ellenállása jelentős, csökkenti a cserépkályha formájával, teljesítményével kapcsolatos lehetőségeket. A kémény lábában található kondenzvíz-, esővíz-elvezető csonkot bűzelzáró közbeiktatásával a szennyvíz-elvezető csatornába kell kötni.

Feltétlenül ajánlott hőszigetelt kémény alkalmazása, egyrészt a hőhidasság, másrészt a füstgáz túlzott visszahűlésének elkerülése végett. A hőszigetelt kémények nagy részének hőszigetelése kiszellőztetést igényel. Ez az épület tömörségét sértheti. A+ vagy annál magasabb energetikai szint felett javasoltak azok a hőszigetelt kéményrendszerek, melyek hőszigetelése nem igényel kiszellőztetést.

Az égésilevegő-ellátás biztosítása a ház légterén át nem ideális. Új házban elsősorban az égéslevegőt a házon kívülről a cserépkályha tűzterébe bevezető, zárt csatornával célszerű megoldani. A cserépkályha szakaszos üzemű működése miatt az égésilevegő-igény a kandallókhoz képest többszörös, 100-200 m³/óra. A csatornát PVC KG vagy HDPE csőből célszerű megvalósítani. A csatorna külső felületén jelentkező kondenzáció elkerülése érdekében kerülni kell az aljzatszigetelés felett vagy abban történő égésilevegő-csatorna kiépítést.

Karbantartás és Hosszú Élettartam

Az új vagy átrakott cserépkályhát az építés befejezése után teljesen száraz állapotig ki kell fűteni. Ennek időtartama évszakonként változik: nyáron 2-3 hét, télen, vagy fűtési időszakban: 3 hét. Összefüggő szárítás szükséges.

A kifűtés menete:

Az első begyújtás előtt a kéményt alaposan fel kell fűteni (újságpapír, apróbb fa, faszármazék ajánlott).
Miután a kéményt kellően felmelegítettük, a kályha tűzterében rakjunk 4-5 fából gúlát és nyitott ajtónál gyújtsuk meg a tüzelőt.
Az első héten kb. 20-25%-os (kézmeleg) állapotig melegítsük fel a kályhát és igyekezzünk ezt folyamatosan megtartani. A tűztér ajtaját TILOS bezárni! Az alacsonyabb, de folyamatos meleget többszöri, kevés mennyiségű száraz tüzelőanyag égetésével tudjuk biztosítani.
Kifűtés második és további heteiben az eltüzelt fa-mennyiséget fokozatosan növelhetjük 40-50%-os (közép meleg) állapot eléréséig, továbbra is nyitott ajtó mellett. Az ajtó (minimum a hamuajtó) nyitva tartása a huzat biztosítása miatt szükséges.
Az óvatosan, szárazra fűtött kályha hosszabb élettartamot és zavartalanabb üzemelést biztosít.
Száradás utáni tüzeléskor naponta igény szerint száraz tűzifát két vagy több részletben folyamatosan égessünk el, megfelelő levegő biztosításával. Amikor az összes fa parázsig leégett, az ajtót (ajtókat) teljesen be kell zárni!

A fuga anyagának a hőtágulást kell követnie. A fugázás és a fugák állapotának hibái nem mindig a kályha építésének hibái. Lehetséges, hogy esztétikai okok miatt a szezon végén javítani kell a fugákat. A fuga anyagának maradékát mindig a megrendelőnél kell hagyni a házilagos javíthatóság miatt.

További nagyon fontos teendő a kémény rendszeres tisztíttatása! Elégtelen huzatú vagy alacsony, nem kielégítő keresztmetszetű és kapacitású kéménynél a kályha nem megfelelően működik.

A kályhacsempe mázas felülete sérülékeny, kerüljük a kemény fémtárgyak hozzáütését.

A fentiek betartása és rendeltetésszerű használata esetén 2 év garanciát vállalunk.
