Nagykonyhai szellőzés méretezése: Navigálás a jogszabályok, technológia és gyakorlati kihívások között
A nagykonyhai légtechnika tervezése napjaink egyik legkomplexebb épületgépészeti feladatává vált. Az elmúlt évek jogszabályi változásai - különösen a 2025. január 1-jétől hatályos TÉKA (280/2024. (IX. 30.) Korm. rendelet) bevezetése, a 2023 novemberétől érvényes új épületenergetikai szabályozás (9/2023. (V. 25.) ÉKM rendelet), valamint a frissített TvMI előírások - jelentősen átalakították a tervezési gyakorlatot. E változások hátterében több tényező áll: az Európai Unió energiahatékonysági direktívái egyre szigorúbb követelményeket támasztanak az épületek energiafelhasználásával szemben, ugyanakkor a tűzvédelmi előírások is folyamatosan szigorodnak a korábbi tűzesetek tapasztalatai alapján. A vendéglátóipar újjáéledése és a modern gasztronómiai trendek - mint a nyitott konyhák, a látványkonyhák vagy a többfunkciós főzőterek - szintén új műszaki megoldásokat igényelnek. Jelen cikk célja, hogy átfogó, gyakorlatban alkalmazható útmutatót nyújtson a nagykonyhai légtechnikai rendszerek tervezéséhez a jelenlegi jogszabályi környezetben, bemutatva az EU-s szabályozás várható változásait, a digitalizációs lehetőségeket és a fenntarthatósági szempontok egyre növekvő jelentőségét.
A jogszabályi környezet és annak hatása a tervezésre
Az új rendeletek és irányelvek jelentős mértékben befolyásolják a nagykonyhai légtechnikai rendszerek tervezését és méretezését. A 2025-ben hatályos jogszabályok, mint a 280/2024. (IX. 30.) Korm. rendelet (TÉKA), a 9/2023. (V. 25.) ÉKM rendelet (új épületenergetikai szabályozás) és a frissített Tűzvédelmi Műszaki Irányelvek (TvMI), új követelményeket támasztanak a tervezőkkel szemben.
TÉKA és az ÉKM rendelet hatásai
A 280/2024. TÉKA 116. § (2) bekezdése előírja, hogy a helyiségek relatív páratartalmát 40-60% között kell tartani. Ez nagykonyhai környezetben, ahol jelentős páraképződés tapasztalható a főzési, sütési és mosogatási folyamatok során, komoly kihívást jelent az energiafelhasználás szempontjából. Ugyanakkor a 9/2023. ÉKM rendelet 1-2. pontjai szigorítják az épületek energetikai teljesítményére vonatkozó elvárásokat, hangsúlyozva a minimális energiafelhasználást. A méretezési gyakorlatban ez azt jelenti, hogy a tervezőnek egyszerre kell biztosítania a megfelelő légcserét az elszívás hatékonyságához, minimalizálnia kell az energiafelhasználást, és kezelnie kell a kondenzációs problémákat.
Tűzvédelmi előírások és a TvMI szerepe
A tűzvédelmi előírások folyamatosan szigorodnak, különös tekintettel a nagykonyhai rendszerekre. A TvMI 1.6:2024.02.01 6.3. pontja alapján a nagykonyhai elszívó rendszereket éghető belső bevonatú légcsatornaként kell kezelni. Ez szigorúbb követelményrendszert jelent, tekintettel a fokozott tűzterjedési veszélyre. A TvMI D1.5.2.3. pontja részletezi a tűzgátló szellőző légcsatornák vizsgálatát, amely nem elegendő az MSZ EN 1366-1 szerinti alapvizsgálat, hanem az MSZ EN 1366-1:2014 9.1.2.3. pontja, illetve az MSZ EN 1366-1:2014+A1:2020 9.1.2.3. pontja alatt ismertetett vizsgálat szükséges. A TvMI 5.4.3. pontja előírja a légcsatorna-hálózatok tűzvédelmi csatlakozásaira vonatkozó szabályokat is, hangsúlyozva, hogy a konyhai elszívó rendszerek nem csatlakozhatnak a hő- és füstelvezető rendszerekhez.
Higiéniai és környezetvédelmi szempontok
A 62/2011. (VI. 30.) VM rendelet 5. §-a alapján biztosítani kell a helyiségek megfelelő szellőzését és klímatizálását a kereszt-szennyeződés elkerülése érdekében. Az "Útmutató a Vendéglátás és Étkeztetés Jó Higiéniai Gyakorlatához" (2018) is hangsúlyozza az általános higiéniai szabályokat, amelyek a kereszt-szennyeződés elkerülését célozzák többek között a légmozgás megfelelő irányításával. Ez megfelelően méretezett szellőzési rendszer alkalmazását indokolja. A 1995. évi LIII. törvény és a 306/2010. (XII. 23.) Korm. rendelet a környezetvédelmi szabályozást érinti, amely akkor lehet szükséges, ha a nagykonyha jelentős légszennyező forrásnak minősül.
A nagykonyhai légtechnikai rendszer kulcsfontosságú elemei és tervezési szempontjai
A nagykonyhákban a főzés, sütés és mosogatás során jelentős mennyiségű hő, pára, zsír és szag keletkezik. Ezek eltávolítása kulcsfontosságú a dolgozók egészségének védelme, a komfortérzet, a berendezések élettartama és az élelmiszer-biztonság szempontjából. Ehhez elengedhetetlen a központi elszívó rendszer alkalmazása - hő- és zsírfogó ernyőkkel, szabályozott frisslevegő utánpótlással.
Légmennyiség meghatározása: Elszívás és pótlólevegő
A nagykonyhai légtechnikai rendszer megtervezésének kulcskérdése a megfelelő elszívott és pótolt légmennyiség pontos meghatározása. A szükséges elszívott légmennyiséget elsősorban a főzőfelületek összteljesítménye határozza meg. A légsebesség megválasztása befolyásolja a zajszintet, a nyomásveszteséget és a rendszer energiafogyasztását. Túl nagy sebesség esetén zaj és nagyobb súrlódásos veszteség keletkezik, míg túl alacsony sebességnél méretesebb csatornákra, így nagyobb helyigényre lesz szükség. A légcsereszám a szabványos irányértékek szerint akár óránként 30-40-szeres is lehet egy nagykonyhai helyiségben.
Az elszívott levegő helyére megfelelő mennyiségű és hőmérsékletű pótlólevegőt kell biztosítani, különösen nyitott lánggal működő gázkészülékek esetében. A frisslevegőt célszerű a vendégtérből vagy kívülről pótolni, így minimalizálható a szagvisszaáramlás és a káros anyagok elterjedése. Hasonlóképp, kerülni kell a recirkulációt: nagykonyhában belső levegőkeringtetés nem alkalmazható.
Légcsatorna-hálózatok és anyagválasztás
A légcsatorna-hálózatok kialakításának célja a kívánt légmennyiség akadálytalan, csendes és hatékony szállítása a konyha különböző pontjai között. A súrlódás nagyságát befolyásolja a csatorna anyaga, az áramlási sebesség és a felületi érdesség. A tervezéshez a teljes szakaszokat, idomokat és csatlakozásokat légtechnikai szoftverrel vagy kézi diagramok alapján lehet meghatározni.
Az anyagválasztásnál kiemelt szempont a tűzállóság és a higiénia. Elsősorban rozsdamentes acél (AISI 304, AISI 316), ritkábban horganyzott acél alkalmazható. A nagykonyhai alkalmazásban minimum 0,7 mm falvastagságú horganyzott acél ajánlott. A légcsatornákhoz tűzvédelmi szempontból az MSZ EN 1366-1 vizsgálat szerinti tűzállósági minősítéssel (pl. EI 60, EI 90, EI 120) kell rendelkezniük. A rendszeres tisztítás (OTSZ 196. § (5) bekezdés) biztosítása érdekében a rendszer minden pontjának hozzáférhetőnek kell lennie.

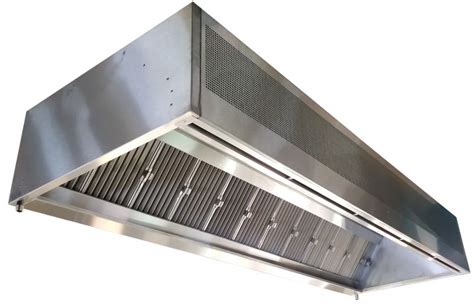

Elszívóernyők és ventilátorok
A nagykonyhákban a szennyezőanyagok, pára és zsír hatékony elszívása érdekében különféle elszívóernyők alkalmazhatók:
- Fali elszívóernyő: Fal mellé telepített főzőzónák fölé.
- Sziget elszívóernyő: Térben álló főzőblokkoknál, több oldalról gyűjt.
- Kompakt egységek: Beépített ventilátorral, szűrővel, vezérléssel.

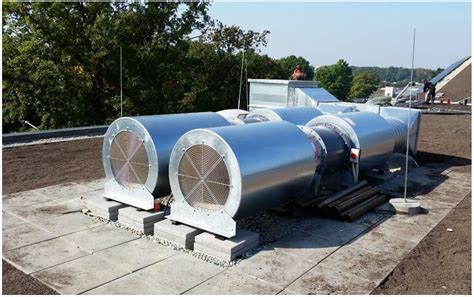

A nagykonyhai légtechnikai rendszer szíve a megfelelően méretezett, speciális ventilátor. Zsíros, párás, magas hőmérsékletű levegőhöz csak hőálló, rozsdamentes, fémházú, minősített ventilátor alkalmazható, amelyek legalább 120-200 °C üzemi hőmérsékletre hitelesítettek (MSZ EN 12101-3 szerint). A ventilátor kiválasztásánál figyelembe kell venni a zajcsökkentést és a szabályozási módot (pl. fordulatszám-szabályozás).
A rendszer tűzvédelmi kialakítása
A nagykonyhai légtechnikai rendszerek a tűzterjedés szempontjából az épületgépészet legnagyobb kockázatú rendszerei közé tartoznak. A főzési és sütési tevékenységek során keletkező hő, zsír, illetve olajgőzök gyorsan lerakódnak a légcsatornák falán, ezáltal a szennyezett vezetékek önmagukban is éghető felületként viselkedhetnek.
Tűzszakaszolás és tűzgátló lezárások
A TvMI 1.6:2024.02.01. 5.4. pontja részletezi a tűzszakaszolás szabályait. A tűzgátló lezárások célja, hogy a tűzszakasz-határon áthaladó gépészeti, technológiai és villamos vezetékek ne rontsák a falszerkezet vagy födém tűzállóságát. A TvMI 5.4.3.1.5 és 5.4.3.1.6 pontjai szerint a csőátvezetések, légcsatorna- és kábelátvezetések esetén rendszerint kétoldali lezárás szükséges. Minden, tűzszakaszhatáron áthaladó légtechnikai, gépészeti vagy villamos vezetékhez vizsgált és minősített tűzgátló lezárást kell alkalmazni.
Tűzgátló csappantyúk alkalmazásának korlátai
A TvMI 1.6 6.3. pontja kimondja, hogy a nagykonyhai légcsatornák tűzállósági teljesítményét az MSZ EN 1366-1:2014 9.1.2.3. pontja vagy az MSZ EN 1366-1:2014+A1:2020 szabvány kiegészítő T3 hőelemes vizsgálata alapján kell igazolni. A TvMI 1.6 6.3. pontja tiltja a tűzgátló csappantyúk alkalmazását a nagykonyhai elszívó rendszerekben, mert a lerakódó zsiradék és gőz hatására működésképtelenné válhatnak. A tűzterjedés elleni védelem az elszívó rendszer tűzálló kialakításával, önálló szakaszolásával és a megfelelő anyagválasztással biztosítható.
Automatizálás és energiahatékonyság
A modern nagykonyhai légtechnikai rendszerek automatizálása az energiahatékonyság, a komfort, az üzembiztonság és a tűzvédelem együttes biztosítását szolgálja. A szabályozási rendszer célja a légtechnikai egyensúly fenntartása: az elszívó, a pótlólevegő (befúvó) és a klimatizáló egységek összehangolt működése.
Intelligens vezérlés és változó terhelés
Ez a megoldás különösen alkalmas változó főzőterhelésű konyhákhoz. A főzés befejezésekor a rendszer késleltetett leállítással (ún. "follow-me-home" funkció) biztosítja a maradék pára és szagok eltávolítását. A CO₂- vagy hőmérséklet-érzékelők alapján vezérelt ventilátorok optimalizálják a működést a pillanatnyi terhelésnek megfelelően, csökkentve az energiaveszteséget és a zajszintet.
Hővisszanyerés és kondenzációs problémák kezelése
Bár a nagykonyhákban speciális hőcserélőkre van szükség a zsíros levegő miatt, a hővisszanyerés energiahatékonysági szempontból erősen ajánlott. A kondenzációs problémák kezelése kulcsfontosságú, különösen a téli időszakban, amikor a hideg külső levegő beáramlása jelentős hőveszteséggel járhat. A megfelelő méretezés és a kondenzáció elkerülésére irányuló tervezési megoldások (pl. megfelelő szigetelés, a levegő sebességének optimalizálása) elengedhetetlenek.
Helios FlexPipe hővisszanyerős szellőztető rendszer (felújításhoz)
Gyakorlati kihívások és elkerülendő hibák
A nagykonyhai szellőztető rendszerek tervezése és kivitelezése során számos gyakori hibával találkozhatunk, amelyek csökkentik a rendszer hatékonyságát, növelik az energiafogyasztást, vagy akár életveszélyes helyzeteket teremthetnek.
Alultervezés és nem megfelelő berendezésválasztás
Az egyik leggyakoribb hiba az alultervezett ventilátor teljesítmény. A helyiség és az elszívóernyő mérete önmagában nem elegendő, figyelembe kell venni a beépített konyhatechnológiai berendezések teljesítményét is. Spórolásból gyakran nem a célra kifejlesztett, ipari minőségű ventilátorokat használnak, amelyek nem bírják a hőt és a zsíros terhelést, így idő előtt tönkremennek, vagy akár kigyulladhatnak.
Elhelyezési és telepítési hibák
Rossz helyre kerülhet az elszívóernyő, vagy alulméretezett átfedésekkel valósítják meg az elszívó rendszert. Egy ipari nagykonyhai elszívó esetében is fontos az ideális túlnyúlás mérete (kb. 20 cm), valamint a megfelelő magasság. A légcsatornák futásának lehető legegyenesebbnek kell lennie, kerülve a felesleges kanyarokat, szűkítéseket és hosszú vízszintes szakaszokat.
A pótlólevegő biztosításának elmulasztása
A leggyakoribb és legsúlyosabb hiba a friss levegő utánpótlásának elmulasztása vagy nem megfelelő biztosítása. Ha nincs elegendő pótlólevegő, vákuumhatás alakulhat ki, ami zavarhatja a berendezések működését, huzatot kelthet, vagy visszanyomhatja az égéstermékeket. A belső levegő keringtető rendszer alkalmazása nagykonyhákban nem ajánlott.
Zajszint és karbantartás hiánya
A magas zajszint miatt gyakran kikapcsolják a ventilátort, ami pára lecsapódásához, elviselhetetlen munkakörülményekhez és kellemetlen szagokhoz vezet. A zajszint csökkenthető hangtompítók beépítésével. A rendszeres, legalább félévenkénti tisztítás (OTSZ 196. §) elmaradása esetén a zsíros lerakódások eltömítik a szűrőket, a ventilátor lapátjait, ami meghibásodáshoz, tűzveszélyhez vezethet.
A nagykonyhai szellőzés méretezése tehát egy rendkívül összetett feladat, amely magában foglalja a jogszabályi előírások betartását, a legmodernebb technológiai megoldások alkalmazását, valamint a gyakorlati kihívások figyelembevételét. A professzionális tervezés és kivitelezés elengedhetetlen a biztonságos, hatékony és gazdaságos üzemeltetés érdekében.
