Napelemek Telepítése Lapostetőre: Minden, Amit Tudnia Kell
A napelemes rendszerek egyre népszerűbbé válnak mind lakossági, mind kereskedelmi épületek esetében, és sokan úgy gondolják, hogy ezek telepítése csak a hagyományos, ferde tetős épületeknél lehetséges. Azonban a valóságban a napelemek telepítése lapostetőre is abszolút kivitelezhető, sőt, számos előnnyel járhat. Ez a cikk részletesen bemutatja a lapostetős napelem-telepítés minden fontos aspektusát, a technikai megoldásoktól kezdve a gyakorlati tudnivalókig, hogy megalapozott döntést hozhasson.
A Lapostetős Telepítés Alapjai és Kihívásai
A napelemrendszer kivitelezése kapcsán felmerülhet bennünk a kérdés, hogy telepíthető-e napelem lapostetőre avagy sem. A válasz erre egyszerű: igen, érdemes napelemeket telepíteni lapos tetős szerkezetekre is. Azt a tévhitet, hogy csak emelkedett dőlésszög esetén lenne célszerű napelemeket alkalmazni, gyorsan eloszlatjuk. Bár Magyarországon az ideális dőlésszög körülbelül 35°, a kisebb eltérések csupán néhány százalékos hatásfokvesztést okoznak. A nyugati vagy keleti tájolás megközelítőleg 15%-os veszteséget jelent a legjobb déli irányú tájoláshoz képest, míg a dél-kelet és dél-nyugat irányú telepítés kb. 5%-os veszteséget okoz.
A lapostetős telepítés során több problémát kell áthidalni, mint a hagyományos sátor- vagy nyeregtetős telepítésnél. Ugyanis a napelem ideális dőlésszögét ebben az esetben nem a tető dőlésszöge adja meg, hanem a tartószerkezet. Számos olyan tartószerkezet létezik, melyet közvetlen lapostetős megvalósítás esetére gyártanak. Ezek az alumínium tartószerkezetek plusz dőlésszöget biztosítanak a napelemek számára, például 10-15° vagy 30°-os szöggel. A legkedveltebb ár-érték arányúnak tekinthető az Enerack, illetve az Aerocompact gyártó típusú.
Fontos, hogy megfelelően rögzítsük a napelemeket a tetőszerkezethez, különösen széllökések esetén. A tartószerkezetet gyakran ellátják ballasztsúlyokkal, vagy szélterelőkkel, amelyek segítenek a stabilitás fenntartásában. A tartószerkezet súlya is jelentősen nőhet. Figyelembe kell venni emellett még az árnyékolást is, hiszen már egyetlen fa lombja is akár 40-50%-kal ronthatja a panelek teljesítményét. Átlagosan 30-40%-os teljesítményromlással számolhatunk, illetve ha egy panel teljesítménye romlik, az az összes vele egy kötésen lévő panel teljesítményét befolyásolja.
A lapostetős épületek mérete és a tetőfedő anyag is sokféle lehet. Ezenkívül a lapos tetőkön számtalan akadály, például kémény, szellőző- vagy kültéri egység is nehezítheti a napelemek telepítését. Ezen tényezők miatt sokoldalú és rugalmas megoldásokra van szükség, amelyek lehetővé teszik, hogy a PV modulok telepítése során ne kelljen megbontani (és ezért károsítani) a tetőszerkezetet, illetve hogy a benapozás szempontjából ideális helyzetben lehessen felszerelni a napelemeket.
A lapostetős rendszerek egyik fő problémája a természetes vízelvezető rendszer hiánya. A lapostetők hajlamosabbak a víz felgyülemlésére, ami szivárgáshoz és a tető épségének károsodásához vezethet. A vízelvezetési megoldásokat, valamint a vízszigetelési intézkedéseket úgy kell megtervezni, hogy az árvízveszélyt csökkentsék. Ezenkívül a lapostetőhöz speciális rögzítési rendszerre lehet szükség, hogy biztosítsa a panelek megfelelő és megfelelő szögben történő rögzítését. Az utolsó dolog, amit figyelembe kell venni, a szélemelő hatás, amely nagyobb valószínűséggel érinti a lapostetős napelemeket, mivel nem védik őket erős széllel szemben. A megfelelő előtét vagy rögzítés az egyetlen megoldás a károsodásra és a rendszer hosszú élettartamára.
Tartószerkezetek Lapostetőre: Megoldások és Innovációk
Számos olyan napelem tartószerkezet létezik, amely kifejezetten lapos tetőkhöz tervezett. Ezek a rendszerek biztosítják a panelek optimális dőlésszögét és stabilitását.
Ballaszttal Ellátott Rögzítő Rendszerek
A ballaszttal ellátott szerelőrendszer egy nem áthatoló technika, amely a napelemek súlyát és a blokkokat vagy más nehéz anyagokat, például betontömböket használja a rendszer rögzítéséhez. Így elkerülhetők a tetőáttörések, így csökken a szivárgás esélye, és a tető sértetlen marad. A konstrukció ballasztos rögzítéssel működik, így a telepítés során nincs szükség a tetőszerkezet átfúrására, ami megóvja a tetőszigetelést és csökkenti a beázás kockázatát. Ez a tartószerkezet lapostetős napelemes rendszerekhez készült, így tetőáttörés nélkül telepíthető. A ballasztrendszerek gyakran a legjobb választás alacsony teherbírású tetőkhöz, vagy ha a garanciális korlátozások nem teszik lehetővé az áttöréseket. A ballasztsúlyt azonban nem szabad figyelmen kívül hagyni, mivel ez befolyásolhatja a tető teljesítményét. A súlyozás a tartószerkezetre kerül, alá minden esetben szendvicslapokat ragasztottunk, hogy semmiképp se sértse meg a vízzáró fóliát.
Néhány rögzítési lehetőség:
- Menetes szárak + MAPEPLAN szigetelő gallér
- Kör keresztmetszetű tartólábak + MAPEPLAN szigetelő gallér
- Leterheléses rögzítés
- MAPEPLAN ANCHORING INOX PLUS rögzítési rendszer
A MAPEPLAN ANCHORING INOX PLUS rögzítési rendszer előnyei közé tartozik, hogy nem terheli mechanikusan a vízszigetelő lemezeket, erős felépítésű, nagy mechanikai ellenállással rendelkezik, teljesen ellenáll a korróziónak, teljes mértékben vízálló, univerzális, és minden típusú tetőre alkalmas szintetikus vízszigetelő lemezzel készült vízszigetelés esetén.
Csatolt Rögzítő Rendszerek
A csatlakoztatott rögzítőrendszer magában foglalja a napelemek fizikai rögzítését a lapos tetőhöz, áttörésen és rögzítőelemeken keresztül. Ez a módszer stabilabb és erősebb telepítést biztosít, különösen olyan helyeken, ahol gyakori a nagy szél. A rögzített keretek gyakran megdöntik a napelemeket, hogy optimális szöget biztosítsanak a legtöbb energiatermeléshez. Mindazonáltal az ilyen technikát megfelelő tömítésnek és vízszigetelésnek kell kísérnie, hogy elkerülhető legyen a szivárgás a nyílások körül. És érvényteleníthet bizonyos tetőgaranciákat, ha nem megfelelően szerelik fel. Szabálytalan és rendkívül kockázatos, ha a fotovoltaikus modulok rögzítési rendszere a vízszigetelő réteget mechanikusan terheli.
Speciális Tartószerkezetek

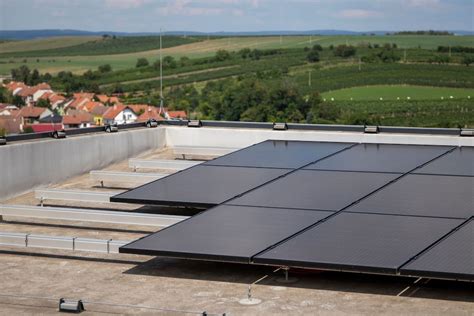

A lapostetőkre tervezett napelem rendszerek lehetővé teszik a panelek elhelyezését egy sorban vagy akár több sorban is, figyelembe véve az optimális távolságokat. A ferdetetős elrendezésekkel ellentétben itt oda kell figyelni a panelek egymás mögötti sorok közötti távolságra, mivel a dőlésszög miatt egymást akár árnyékolhatják is. A lapostetős épületre minimum 2 sorban kell a napelemeket felszerelni. Viszont ebben az esetben figyelni kell az egymás mögött lévő panelek közötti megfelelő távolságra.
A K2 legújabb lapostetős megoldása a Dome 6 nevet viseli, és mind déli, mind pedig kelet-nyugati tájolással is telepíthető. A napelemek dőlésszöge 10°, a megengedett napelem méret pedig 1448-2390 × 950-1170 × 30-50 mm (H x Sz x M). A Dome 6 rendszerek előszerelt sínrendszerekkel és sínre pattintható kiemelő elemekkel kerülnek kiszállításra, amely gyors helyszíni összeszerelést tesz lehetővé. A K2 Systems kábelezési, napelem-összekötési és villámvédelmi megoldásokat is kínál. A gördülékeny munkafolyamat érdekében a tervező számos tervezőeszközbe exportálhatja a K2 Base programban létrehozott tervet, így például a SolarEdge Designer, a Fronius vagy a SMA Sunny Design programba is. A „K2” márkanév alatt forgalmazott termékekre a gyártó az üzembe helyezéstől számított tizenkét (12) évig vállal garanciát az anyag- és gyártási hibákból eredő meghibásodásokra.
Az Aerocompact tartószerkezet jellegzetessége, hogy elég lefektetni a tetőn, tehát nem igényel semmilyen külön rögzítést, pl csavarozást a gerendázathoz. Az Aerocompact tartószerkezet jellegzetessége, hogy elég lefektetni a tetőn, tehát nem igényel semmilyen külön rögzítést, pl csavarozást a gerendázathoz. A napelemek elhelyezésére közben a csapat egy része a sztringkábelek elhelyezésén dolgozott.
Fontos Szempontok a Telepítés Előtt
Mielőtt elkezdené a napelemek lapostetős rendszerekre történő felszerelését, számos kulcsfontosságú szempontot kell szem előtt tartani. Ezek a tényezők segítenek meghatározni napelem rendszere megvalósíthatóságát, hatékonyságát és költséghatékonyságát.
Tető Állapota és Kora
Ellenőrizze a lapostető állapotát és korát. A napelemek beépítése előtt feltétlenül meg kell győződni arról, hogy a tető szerkezetének kora, állapota és héjazata sem elhanyagolható szempont. Amennyiben a tetőszerkezet korából vagy más sértülésekből adódóan felújításra, javításra szorul, akkor ezeket a munkálatokat érdemes a rendszer telepítése előtt orvosolni. Amikor tetője a hasznos élettartama végéhez közeledik, előfordulhat, hogy költségkímélőbb, ha egyszerre kezd bele a napelem telepítésébe és a tetőcsere projektbe. Érdemes ellenőrizni továbbá a héjazat alátámasztására szolgáló szerkezetet, ugyanis ez tartja helyén a tetőt, valamint még az időjárás viszontagságaival szemben is felveszi a harcot.
Építési Szabályzatok és Engedélyek
Ismerkedjen meg a helyi építési szabályzatokkal és a napelemek lapostetőkre történő felszerelésére vonatkozó engedélyekkel. A napelemek felszerelésére, elhelyezésére és elektromos csatlakozásaira vonatkozó előírások joghatóságonként eltérőek lehetnek. A megfelelő engedélyek és az építési szabályzatok betartása a legfontosabb szempont a létesítmény jogszerűsége és biztonsága szempontjából.
Napelem Tájolás és Dőlésszög
A napelemek tájolása és dőlésszöge nagy hatással van a napelemek által termelt energia mennyiségére. Lapos tetőkre a napelemeket enyhe megdöntéssel szerelik fel, hogy a panelek napfényt kapjanak, és megtisztuljanak. A tető ideális dőlésszöge az Ön földrajzi elhelyezkedésétől, valamint az épület szélességétől függ. A tájolás lehet déli, illetve kelet-nyugati is.
Tetőtéri Akadályok és Árnyékolás
Meg kell vizsgálni a tetőt akadályozó tényezőket, például a felszerelt antennákat vagy más árnyékoló tárgyakat, hogy biztosítsák a napelemek megfelelő működését. A napelem-rendszer tényleges elrendezése a leghatékonyabb módon olyan akadályoktól függ, mint a HVAC-egységek, elszívóventilátorok, tetőablakok vagy tetőtéri berendezések. A közelben lévő épületek, fák vagy egyéb építmények árnyékolása csökkentheti a panelek hatékonyságát. Végezzen átfogó árnyékolási elemzést, hogy elkerülje a rendszert esetlegesen érintő árnyékolási problémákat. Kiemelten fontos odafigyelni továbbá arra is, hogy a napelemek megfelelően legyenek rögzítve, hiszen nagy széllökések esetén könnyen alákaphat a szél és leszakíthatja őket a tetőről.
Energiafogyasztás és Rendszerméretezés
Mérje fel épülete energiafelhasználását, és válassza ki a megfelelő méretű napelemsort a telepítéshez. Gondoljon olyan elemekre, mint a havi átlagos villamosenergia-fogyasztás, a csúcsidő és a jövőbeni energiaigény. A napelemes rendszer telepítője az Ön energiaigényének és a tetőn rendelkezésre álló helynek a figyelembevételével segíthet a rendszer ideális méretének meghatározásában.
Alapvető Kiegészítő Elemek és Funkciók
A napelemek és a rögzítőrendszerek mellett számos lényeges alkatrész játszik fontos szerepet a sikeres lapostetős napelemes telepítésben.
Mikroinverterek és Optimalizálók
A string inverterekkel ellentétben a mikroinvertereket minden egyes napelem panelre telepítik, lehetővé téve a panelszintű optimalizálást. Így az egyik panel árnyékolt vagy alulteljesítő hatása nem akadályozza a teljes rendszer teljesítményét. A mikroinverterek növelik az energiatermelést, javítják a rendszer megbízhatóságát és lehetővé teszik a rendszer működésének részletes nyomon követését. BENY olyan napelem készleteket mutat be, amelyek egyszerűen telepíthetők a tetőtéri és erkélyes napelemes megoldásokhoz. BENY A Microinverter Balcony Solutions lehetőséget ad Önnek, hogy megvalósítsa lapostetős napelemeinek erejét.
Energiatároló Akkumulátor
Az energiatároló akkumulátorcsomagok kiváló kiegészítői a lapostetős napelemes rendszernek. Lehetővé teszi, hogy megtartsa a napelemei által termelt többletenergiát a napsütéses csúcsidőszakban, és szükség esetén hasznosítsa azt. Ez az energiafüggetlenség a hálózattól való, és tartalék áramot is biztosít kimaradások idején. Az akkumulátorcsomagok különböző kapacitással kaphatók, és könnyen beépíthetők a fotovoltaikus rendszereibe.
PV Védő Termékek
A PV védőtermékek alapvető összetevői, amelyek biztosítják lapostetős napelemrendszerének biztonságát és hosszú élettartamát. Ezek a termékek a következők:
- Túlfeszültség-védelmi eszközök (SPD): Az SPD-k megvédik napelemeit és invertereit a villámcsapás vagy elektromos zavarok okozta feszültséglökésektől. Megakadályozzák a berendezés károsodását, és biztosítják a napelemes rendszer stabilitását.
- Földelő és ragasztó berendezések: Nagyon fontos, hogy mind a földelést, mind a kötést megfelelően végezzék el, mivel ezek felelősek a napelem rendszer biztonságáért és hatékonyságáért. A földelő berendezések, például a földelő vezetékek és bilincsek telepítésének célja, hogy megvédje Önt az elektromos veszélyektől, és megbizonyosodjon arról, hogy rendszere megfelel a helyi elektromos előírásoknak.
- PV Válassza le a kapcsolókat: A leválasztó kapcsolók a napelem rendszer leválasztására szolgálnak a hálózatról karbantartási vagy vészhelyzeti műveletek elvégzése érdekében. Ezek a kapcsolók kritikus fontosságúak a karbantartó csapat személyzetének biztonsága és az elsősegélynyújtók biztonsága szempontjából bármilyen elektromos probléma esetén.
Ezen védelmi intézkedések beépítésével minimálisra csökkentheti a napelemek és a kapcsolódó berendezések károsodásának kockázatát.
Megéri a napelem tisztítás?
Összegzés
Összességében elmondhatjuk, hogy a napelem lapostetőre telepítése technikailag abszolút megoldható és ugyanúgy megérheti a beruházás, mint például a ferdetetős verzió. A megfelelő tervezéssel és tartószerkezet alkalmazásával a lapos tetők is kiváló platformot nyújtanak a napenergia hasznosítására. A napelemek lapos tetőre történő felszerelése nagyszerű lehetőséget kínál napenergiára, miközben teljes mértékben kihasználja a tetőn rendelkezésre álló tetőteret. Döntés előtt figyelembe kell venni a napelemek lapostetőre történő telepítésének előnyeit, kihívásait és legfontosabb szempontjait. Hozzájárul a sikeres telepítéshez. A szerelési rendszer kiválasztásától kezdve egészen a fő komponensek, például mikroinverterek és védelmi termékek felszereléséig minden nagyon fontos ahhoz, hogy napelem rendszere megfelelően és hosszú ideig működjön. Tapasztalt napelem-szerelők és olyan prémium felszerelések mellett, mint a BENY, élvezheti a fenntartható energia felé vezető utat, és megtapasztalhatja a tiszta és megújuló energia előnyeit.
A napelemek lapostetőre történő felszerelésének költsége számos tényezőtől függ, például a rendszer méretétől, a használt szerelési rendszer típusától és a helyi munkaerőköltségtől. A lapostetős napelem telepítési költségei wattonként átlagosan 2.50 és 3.50 dollár között mozoghatnak. Egy 10 kilowattos rendszer esetében a teljes költség 25,000 és 35,000 dollár között lehet az ösztönzők és adójóváírások nélkül. Fontos azonban, hogy részletes árajánlatokat kérjen megbízható napelem-szerelőktől és tetőfedő szakemberektől, hogy pontos becslést készíthessenek az Ön egyedi igényei alapján.
A lapostetők napelemei általában hasonló karbantartást igényelnek, mint a lejtős tetőkön. A rendszer optimális működéséhez elengedhetetlen a rutinszerű tisztítás, amely magában foglalja a szennyeződések, törmelékek és hó eltávolítását. Ennek ellenére a lapostetők gyakran ki vannak téve a vízvisszatartás veszélyének, ami a napelemek körüli törmelék felhalmozódását okozza. Szükséges ismétlődő ellenőrzések megszervezése, amelyek lehetővé teszik az esetleges sérülések, laza csatlakozások vagy vízelvezetési problémák azonosítását. Ezenkívül ellenőrizni kell a tetőrögzítési rendszert és a tetőáttöréseket kopás és szivárgás szempontjából. Jó karbantartás mellett a lapostetők napelemei akár évtizedekig is működhetnek.
A lapostetők napelemeit úgy tervezték, hogy minden időjárási körülménynek ellenálljanak, például erős szélnek, heves esőzésnek és hóterhelésnek. A lapostetős napkollektoros rendszerekhez használt rögzítési rendszereket úgy tervezték, hogy a tető erős és szélálló szerkezetet adjon. A ballaszttal ellátott rendszerek a napelemek súlyát és az esetlegesen hozzáadott ballasztot használják fel, hogy az egész rendszert biztonságosan rögzítsék a tetőhöz. A csatolt rendszerek erős rögzítőelemekkel és nyílásokkal vannak kialakítva, amelyek áthatolnak a tetőszerkezeten és a helyükön tartják a paneleket.
Gödöllőn, egy termelő üzem lapos tetejére egy Q-Cells 57,5 kWp napelemes rendszert telepítettünk, 230 db Q-Cells G3 250 német napelemmel. A hálózatba táplálást 3 db SMA inverterrel oldottuk meg, 2 db SMA STP 17000 TL illetve egy SMA STP 15000 TL típussal. A teljes inverter AC teljesítmény 49 kW. A Q-Cells napelemes rendszer telepítését gondos tervezés előzte meg. Meg kellett határozni a napelemek pontos elhelyezését a tetőn. Meg kellett határozni a szükséges sztringeket, azok bekötését illetve a kábelek nyomvonalát. Összesen 12 db sztring lett kialakítva, ami 24 db kábelt jelent és hozzá a védőföld. A kábeleket le kellett vezetni az inverterekhez. A napelemek rugalmas lapos tetőre kerültek, ami kismértékben terhelhető. Emiatt nem lehetett daruval felrakni a raklapokat, mert az adott ponton túlterhelte volna a tetőszerkezetet. Ezért az egyes elemeket külön-külön, egyesével hordtuk fel. A felhordáshoz ollós emelőkocsi szolgált segítségül. A telepítés azzal kezdődött, hogy a tartószerkezetet kiosztottuk a tető felületén. Elsőként zsinórral és mérőszalaggal mértük ki az egyes elemek helyét, majd elhelyeztük azokat. A súlyozás a tartószerkezetre került. A telepítés azzal kezdődött, hogy a tartószerkezetet kiosztottuk a tető felületén. Elsőként zsinórral és mérőszalaggal mértük ki az egyes elemek helyét, majd elhelyeztük azokat. A képen látható, hogy a napelemek is kis csoportokban kerültek elhelyezésre. Amint a helyére került minden elem, elkezdtük a Q-Cells napelemek rögzítését. A lapos tetős telepítés nagy könnyedsége hogy végig vízszintes területen kell dolgozni, nem pedig a cserepeken egyensúlyozni. A napelemek elhelyezése közben a csapat egy része a sztringkábelek elhelyezésén dolgozott. A csarnok már rendelkezett megfelelő villámvédelemmel. A tervezés során viszont ezt felül kellett vizsgálni. A rendszer telepítése után következik rendszer átadása.
