Napkollektor beépítése a meglévő fűtési hálózatba
A napkollektor rendszer elve, hogy a napsugárzást közvetlen hővé alakítja, amelyet HMV-készítésre és szükség szerint fűtésrásegítésre használhatunk. A napenergia hasznosítása napkollektoros rendszerrel történik, amely a tetőre vagy más felületre telepíthető, és a kollektorokban keringő fagyálló közeg felmelegíti a puffertartály vizét vagy közvetlenül a fűtéskört szolgálja ki. A rendszer kiépítése több tényezőtől függ: a tető adottságaitól, a tájolástól, a puffertartály kapacitásától, a szabályozó egységtől és a meglévő fűtési rendszerrel való integrálhatóságtól. A költségek és a megtérülés függ a kollektorok számától, a tároló méretétől, a csőhálózat kialakításától és a teljes rendszer tervezésétől.

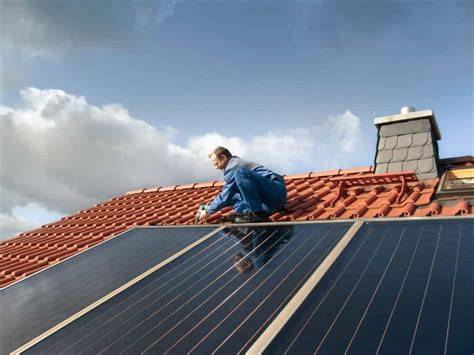

A napkollektor helyének kijelölése
Először is ki kell választani, hogy melyik tetőfelületre kerüljenek a napkollektorok. A déli irányhoz legközelebb eső tetőfelület a legmegfelelőbb. Figyelembe kell venni, hogy van-e elegendő hely a napkollektoroknak; célszerű az alsó esővető részt szabadon hagyni, illetve a kúpcserepet alól 2 sort elhagyni, hogy ne kelljen a kúpcserepet megbontani. Két napkollektornak körülbelül 2,5 méter széles és 2,5 méter magas szabad hely szükséges a felszereléshez. A tetőn történő munkavégzés során mindig tartsuk be a munka- és balesetvédelmi előírásokat.
Az egység pontos befoglaló méretét úgy kapja, hogy a napkollektork között 5 cm helyet hagyva jelöljük ki a sarkokat. A csövek beállásához szükséges 22 mm-es roppantógyűrűs idomokat alkalmazzuk, és a kollektorok közötti csatlakozásokat előkészítjük. Ha nem van szellőzőcserepet a tetőn, készíthetünk helyettesítő megoldást bádoglemezzel is. A napkollektor-tartók két sor cserép között bújnak ki; az alsó sor tartóit rögzítsük először, majd a többit vonalba hozzuk a madzag segítségével, hogy minden tartó pontosan a helyére kerüljön.
A napkollektor előkészítése
A napkollektorok csatlakozói 22 mm-es réz csövek, a csatlakozást roppantógyűrűs idomokkal végezzük. A napkollektorok felemelése előtt a bejövő és kilépő csőcsatlakozásokhoz is idomokat szereljünk fel. A felső oldalon automata vagy kézi légtelenítő kerüljön. A leendő csövek védelmére a végüket zárjuk le szigetelőszalaggal, és az előzetesen beépített csöveket öblítsük át.
A napkollektorok felemelése
Miután az alsó tartók a helyükre kerültek és a közcsavarokkal ellátott dugók bent vannak, húzzuk föl a napkollektorokat a helyükre. A napkollektorokat az alsó tartókra illesszük, majd rögzítjük az összekötő roppantógyűrűs csatlakozók alul és felül egyaránt. Tartónként legalább öt popszegecset használjunk. A felső tartók pozícióját úgy állítsuk be, hogy a kettő közül valamelyik csak kb. 2 cm-rel lógjon ki a fölötte lévő cserép alól; a kilógás mértékét a másik sorhoz viszonyítva minimalizáljuk.
Az Ariston bojler felszerelése
Az Ariston bojlert a falon a szokásos módon rögzítsük, lehetőség szerint M12-es átmenő csavart használjunk, és győződjünk meg arról, hogy a fal teherbíró. Célszerű gyártani egy tartót az oldalsó hőcserélőhöz, hogy a bekötések megvalósíthatóak legyenek. Próbáljuk úgy elhelyezni a bojleret, hogy a legtávolabbi melegvíz csap se essen túl messze tőle.
A tároló felállítása (Drazice, Heizer)
A tároló helyének kiválasztásakor figyelembe kell venni, hogy az alapzat födémje bírja a bojler és a víz súlyát. Ha a bojler felső alaplappal rendelkezik, legyen fölötte elegendő hely az alaplap leszereléséhez, mert ezen keresztül lehet tisztítani és az anódot is cserélni. A tárolót úgy helyezzük el, hogy a legtávolabbi melegvíz csap se essen túl messze. A bekötési csonkok legyenek szerelhetők, és a beüzemelés során ellenőrizzük a szivárgások hiányát.
A Hajdú bojler alaplap felszerelése
A Hajdú bojlert feszültségmentesítsük, ürítsük le, majd az alsó műanyag fedelet és a régi alaplapot szereljük le. Tisztítsuk a belső felületet, majd az alaplap tömítés oldalait finom sziloplaszttal kenjük be, és helyezzük fel az új alaplapot. Győződjünk meg arról, hogy a földelő lemezke jó helyen van, és a csőspirál bekötések alulról hozzáférhetőek. A műanyag fedélbe készítsünk furatokat a csőspirálok számára a sablon segítségével, majd szereljük fel a flexibilis bekötőcsöveket úgy, hogy ne érintkezzenek elektromos szerelvényekkel. Töltsük fel a bojlert vízzel, és ellenőrizzük a szivárgásokat.
A Hajdú bojler villamos bekötése
A villanyszerelést fokozott óvatossággal végezzük. Az érzékelőket fűzzük be az alaplapba: alulról az érzékelőket, majd ha univerzális szabályzót használunk, először annak az érzékelőjét. Ha két bojler érzékelője van (alsó, felső), akkor mindkettőt fűzzük be. A régi hőfokszabályzó patronját helyettesítsük az új résszel, és a hőkorlátozót úgy helyezzük el, hogy a hőcsere bekötő csövei hozzáférhetőek legyenek. Kösse be a földeléseket: az alaplapot, a villamos fűtést, a bojler testet, a burkolatot, a hőfokszabályzót és a hőkorlátozót. Ellenőrizze, hogy a vezetékek ép és nem sérült-e, majd a bekötést végeztesse el villanyszerelővel és kapcsolja vissza az áramot. A rendszer működését ellenőrizze: ha éjszakai áramról működik, figyelje a piros lámpát a bojleren és a fogyasztásmérőn a teljesítményt. Ha nincs szivárgás és az elektromos fűtés rendben működik, szerelje vissza a műanyag fedelet.
A napkollektor állomás összeszerelése
A napkollektor állomás helyét történő kiválasztás után szerelje össze a terv szerint. A szivattyút ne helyezze a napkollektor állomás fölé, mert az megnehezítheti az légtelenítést; helyezze alá könyökkel vagy más módon. Az állomást rögzítsük 4 csavarral a falra vagy oszlopra. A szivattyú test elforgatható a beépítés során, így az irányítása egyszerűbbé válik. Figyeljünk rá, hogy a csatlakozó doboz ne legyen alulra helyezve. A nyomás alacsonyabb legyen, és szükség esetén a gyári értéket módosítsuk a tartályba építés előtt vagy a rendszer üzembe helyezése közben.
A tágulási tartály nyomásának beállítása
Állítsa be a tágulási tartály nyomását: ha az üzemi nyomás 2 bar, akkor a tartály nyomását 1 barra kell állítani, de csak akkor, amikor a rendszer vízoldalon nincs nyomás alatt. Üzem közben a tartály kb. félig fagyállóval töltött állapotban van. Ne álljon neki nyomásmérő nélkül.
A csőszerelés és szigetelés
A bordás cső helyett hosszabb nyomvonal esetén érdemes ötrétegű csövet használni a hideg oldalon, és a meleg oldalra is. A nyomvonalon mindenhol legyen megfelelő lejtés és a csövek szigetelése folyamatos legyen. A napkollektor kilépő csökjére kössön bordás csövet a padláson át vezetve a szellőzőcserépen vagy bádo kon át. A vascsőre kasírozott szigetelés kerül, és a bilincsek rögzítésénél ügyeljünk a megfelelő szigetelésre. Az inox vagy ötrétegű cső alkalmazásával minimalizálható a korrózió és a hőveszteség.
A napkollektor kilépő csonkjára és szellőztetés
Az inox cső nyomvonalát és a szellőzőcserép helyettesítését a műhelyrajz alapján végezzük. A szellőzőcserép helyett használhatunk védő lemezt vagy bádoglemezt. A padláson a hőhordozó vezetékeknek folyamatos emelkedéssel kell haladniuk a felső felé, és a légtelenítést megfelelően kell beépíteni.
Feltöltés fagyálló folyadékkal és üzembe helyezés
A feltöltéshez használjunk fagyálló-folyadékot, és az üzembe helyezés során ellenőrizzük a hőcserélők, a szelepek és a szabályozók megfelelő működését. A légtelenítés után érdemes leellenőrizni a hőhordozó kör átfolyását és a gyártói szerelési útmutatót követni. A fagyálló keverék megfelelő arányban legyen bekeverve, és rendszeresen ellenőrizhető legyen.
Fűtéskorszerűsítés és telepítési példák
A napkollektoros rendszer megfelelő tervezéssel és kivitelezéssel jelentős megtakarítást kínálhat, ugyanakkor a beruházás magas lehet és a megtérülés függ a használati melegvíz-igénytől, az energiaáraktól és az épület állapotától. A fűtési rásegítéshez nagyobb kollektor felületek és puffertárolók szükségesek, és a rendszer integrálható meglévőfűtési rendszerekkel, például radiátorokkal vagy padlófűtéssel. A vákuumcsöves kollektorok télen különösen hatékonyak, mert jobb a hőszigetelés és kevésbé érzékenyek a beesési szög. Az optimális méretezés érdekében minden esetben egyedi számítás szükséges: a tájolás, dőlésszög, hőigény és a hőleadók figyelembevételével. A beruházás visszatérülése érdekében érdemes figyelembe venni a hosszú távú rezsiköltség-csökkenést és a rendszer élettartamát, amely 20-25 év körül mozoghat, a garancia és karbantartás függvényében.
- A napkollektor felületének megválasztása függ a tető adottságaitól és a tájolástól.
- A tartály mérete és a hőcserélők felülete kulcsfontosságú a hatékony üzemhez.
- A szabályozó egység és az érzékelők precíz beállítása biztosítja az energiatakarékos működést.
- A fagyálló keverék és a rendszer hidraulikai védelme megóvja a berendezést a hideg időben.
Solar Modules Kft. a fűtéskorszerűsítésekben abban segít, hogy a meglévő rendszerhez illeszkedő, kísérlet nélküli, reális megoldást kínáljon: az ügyfél igényeit felméri, papíron megtervezi a korszerűsítést, majd készíti el a végleges árajánlatot és a kivitelezést. A csapat a helyszínen feltérképezi a jelenlegi berendezéseket, meghatározza a korszerűsítés mértékét, és biztosítja a zökkenőmentes átállást a meglévő kezelőfelületekhez igazított, stabil megoldásokkal. Ügyfélkiszolgálásukban a részletek és a tisztaság kiemelt szerepet kap, a kivitelezés során pedig a lehető legkevesebb terhelést jelentik a mindennapi élettérre.
