Navigálás a Nyilvántartási Jelölések és a Konszignáció Világában: Útmutató Építészeknek és Szakembereknek
A magyar építőiparban a pontos és egyértelmű dokumentáció alapvető fontosságú a sikeres projektek megvalósításához. Különösen a homlokzati nyílászárók tervezése és specifikálása terén merülnek fel olyan kihívások, amelyek megértése elengedhetetlen a tervezői szándék maradéktalan érvényesüléséhez. Ez a cikk két kulcsfontosságú fogalomra, a nyilvántartási jelölések rendszerére és a konszignációra fókuszál, bemutatva azok jelentőségét és gyakorlati alkalmazását az építészeti tervezésben. Célunk, hogy átfogó képet adjunk ezen területekről, segítve ezzel a szakembereket a követelmények pontos meghatározásában és a termékek szakszerű kiválasztásában.
A Nyilvántartási Jelölés Rendszere: Azonosítás és Jogosultság
A jelenleg hatályos jogosultságok jelölésének, a névjegyzéki jelölés rendszerének megértése kulcsfontosságú azon szakmagyakorlók számára, akik energetikai tanúsítói vagy egyéb, kamarai nyilvántartáshoz kötött tevékenységet végeznek. A 266/2013. (VII.11.) Korm. rendelet energetikai tanúsítói tevékenységről szóló rendelkezései egy betűjellel azonosítják az adott szakmagyakorlási tevékenységet. Fontos megjegyezni, hogy a jogszabályok gyakori módosítása miatt előfordulhat, hogy egy adott tevékenység többféle betűjellel is megtalálható az online névjegyzékben. Ez a "Jogosultság" legördülő menüből választható ki, és egyedi azonosítóként szolgál.
A betűjel után két, kötőjellel elválasztott számcsoport következik. Az első két számjegy a területi kamara kódját jelöli, ahol az illető szakmagyakorló nyilvántartásba került. A második számcsoport egy négy- vagy ötjegyű azonosító, az úgynevezett nyilvántartási szám (tagsági szám vagy kamarai nyilvántartási szám), amely a szakmagyakorlót maga azonosítja. A névjegyzéki jelölés - a betűjel, a területi kamara kódja és a nyilvántartási szám együtt - egyedi azonosító, tehát egy jelölés kizárólag egy személyhez tartozhat.
A megszerzett jogosultság 5 évig érvényes, és a jogosultság rovatban a lejárat pontos dátuma kerül feltüntetésre. Lejárt jogosultsággal a tevékenység nem folytatható, így a szakértői tevékenység sem. A nyilvántartott szakmagyakorlók közé tartoznak azok, akik kizárólag kamarai tagsághoz nem kötött jogosultságokkal rendelkeznek, mint például felelős műszaki vezetői, műszaki ellenőri, vagy energetikai tanúsítói jogosultság. A tagjelölt pedig olyan személy, aki megfelelő végzettséggel rendelkezik és kamarai nyilvántartásba vették.
A Nyílászárók Tervezése: Az Esztétikától a Műszaki Követelményekig

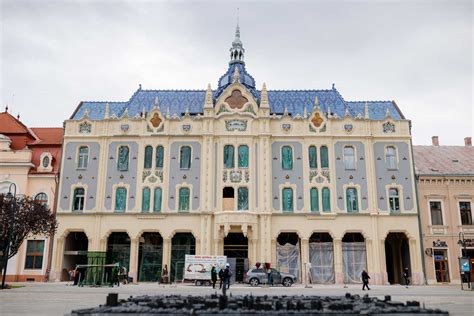

A homlokzati nyílászárók alapvetően befolyásolják az épület esztétikai megjelenését. A tervezés során először a nyílászárók nagysága, mérete, színe, anyaga, megjelenése, majd nyitásmódja rögzül. Ezek a tulajdonságok, bármennyire is fontosak az építészeti megjelenés szempontjából, jogszabályi szempontból nem tartoznak az alapvető követelmények kategóriájába. Sok szakembernek okoz fejtörést, hogy mikor, milyen formában és részletezettséggel kellene a követelményeket meghatározni, és egyáltalán, mit jelentenek a termékjellemzők kódjai és számértékei a terméklapokon.
A részletes követelmények meghatározása számos szakág - mint az épületenergetika, akusztika, építményvédelem, tűzvédelem, épületautomatizálás - közös munkájaként alakul ki. Ez a nyílászárókra vonatkozó elvárások részletességének tervfázisról tervfázisra történő fokozatos bővülését, majd a konkrét termékek kiválasztását eredményezi. A tervezési folyamatot így a nyílászárókra vonatkozó teljesítménykiírással is le kell követni.
Műszaki Jellemzők: Mire Vonatkoznak a Gyártói Katalógus Adatok?
A műszaki jellemzőket alapvetően a nyílászáró kialakítása határozza meg. Így joggal merül fel a kérdés, hogy egy-egy szakmai anyagban, műszaki adatlapban vagy katalógusban megjelenő adatot hogyan kell értelmezni, és hogyan hasonlíthatók össze a különböző termékek. A gyártók a számtalan eltérő termék jellemzőit úgy kezelik, hogy minden egyes nyílászáró eltérő műszaki jellemzőkkel rendelkezik, így ezek egyedi meghatározása nagyon nagyszámú vizsgálatot igényelne és költséges lenne.

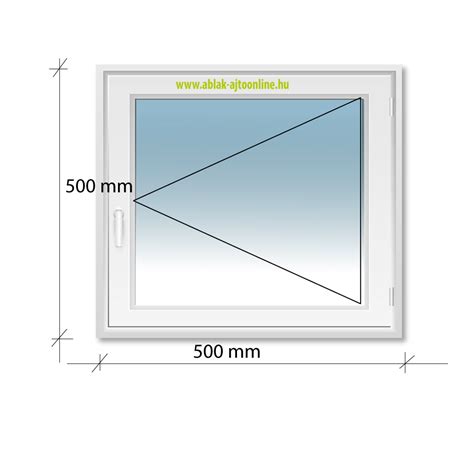

Mivel nem jósolható meg előre, hogy éppen melyik típusú és milyen kialakítású termék érdekli a tervezőt vagy a vásárlót, a gyártók a nyílászáró rendszereiket a szabványokban meghatározott, szabványos méretű és nyitásmódú minta nyílászárókkal, úgynevezett próbatestekkel vizsgálják be, és ezek műszaki jellemzőit szerepeltetik ismertető anyagaikban.
Ezek az adatok nem vonatkozhatnak valamennyi kialakításra, de általánosságban tájékoztató jellegűek, és lehetővé teszik az összehasonlítást. Például két katalógusban szereplő, azonos kialakítású, de különböző profilból összeállított ablak közül a szabványos próbatestre vonatkozóan jobb hőszigetelő képességű (azaz kisebb hőátbocsátási tényezőjű) ablak valószínűleg a legyártást követően is jobb hőszigetelő képességű lesz.
A betervezett, egyedi kialakítású ablak vagy erkélyajtó termékjellemzőit a gyártó a szabványokban meghatározott számítási eljárások, szükség esetén további laborvizsgálatok alapján állapítja meg. Könnyítés, hogy nem kell minden méretre és kialakításra az összes laborvizsgálatot elvégezni, hiszen az egyes vizsgálatok adott tartományban kiterjeszthetők. A jellemző próbatesteket ugyanis úgy határozzák meg a szabványban, hogy a nyitásmód a legkedvezőtlenebb, a méret és a kiterjeszthetőség pedig a biztonság javára tévedve közelítse a tényleges termék jellemzőit.
Kiírás a Kezdő Tervfázisokban: Általános Követelmények
Egy adott keretszerkezettel, de különböző üvegezéssel, mérettel, megjelenéssel (tok- és üvegosztók), nyitásmóddal stb. szinte végtelen számú kombinációban állíthatók össze nyílászárók. Az építményekre vonatkozó alapvető követelményeket az OTÉK 50. § tartalmazza, melyekből az ablakokra és erkélyajtókra alapesetben az alábbiak vonatkoznak: energiatakarékosság és hővédelem, zaj elleni védelem, mechanikai ellenállóképesség, biztonságos használat, élet- és vagyonvédelem.
A kezdeti tervfázisok (pl. tanulmány- és koncepcióterv, kisebb léptékű építési engedélyezési terv, egyszerű bejelentéshez készülő kiviteli terv) jellemzően még az esztétikai elvárásokat és a jogszabályi megfeleléshez szükséges legáltalánosabb követelményeket rögzítik, így nehézkes lenne a nyílászáróknál ismert részletes konszignáció alkalmazása. Ez inkább a későbbi tervfázisokban javasolt. A tervezés kezdetekor az elvárt műszaki jellemzőket célszerű a teljesítménykiírásban úgy rögzíteni, hogy azok még ne egyes ablakokra vagy erkélyajtókra fogalmazzanak meg konkrét értékeket, hanem egy-egy szerkezetcsoportra, nyílászáró típusra vagy alkalmazott profilrendszerre általánosságban vonatkozzanak. Az elvárásokat a legegyszerűbb felsorolás jelleggel vagy egyszerű táblázatos formában, csoportosan megadni.
Kiírás Fejlettebb Tervfázisokban: Listás Gyűjtés és Konszignáció
Listás Kigyűjtés
A listás kigyűjtés alkalmas arra, hogy ugyan még mindig egyben kezeljük a nyílászáróinkat, de már soronként elkülönítjük az egyes elemeket, így az egyes nyílászárókra is megfogalmazhatók elvárások. Ez a megoldás átmenetet képez a kezdeti átfogó kép és a részletes konszignáció között. Az egyre inkább részletekbe menő tervezési munka során folyamatosan pontosíthatók az elvárások és érvényesíthetők az egyedi esetekre vonatkozó műszaki követelmények.
Az Ismerős Konszignációs Lap

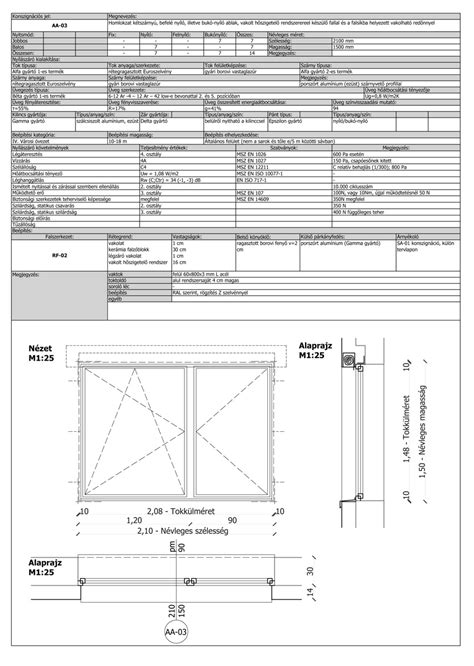

Hagyományosan a kiviteli tervdokumentáció részét képezi a nyílászáró konszignáció, amely jellemzően a tervezési folyamat végén, a kivitelezési dokumentáció részeként készül el. Ez egyenként ismerteti az összes eltérő méretű, nézetű, nyitás módú, szerkezetű, üvegezésű stb. nyílászárót a falszerkezetbe építésnek megfelelően, és megadja a darabszámot nyitásirányra lebontva.
A konszignációs lap műszaki tartalmának meghatározása, kidolgozottságának megválasztása nem szabályozott, hanem tapasztalati úton alakuló tervezői döntés eredménye. Egy részletes konszignáció nemcsak egyenértékű a teljesítménykiírással, de azt meghaladó információkat is rögzít, így külön teljesítménykiírás készítése nem szükséges, abban elegendő hivatkozni a nyílászáró konszignációra.
Nyílászárók Kiírása a Gyakorlatban: Szoftveres Segítség és Gyártói Támogatás
Láthatjuk, hogy a tervfázistól és a terv részletezettségétől függően többféle kiírási módszer közül választhat a tervező. Ezekkel a kiírásokkal a kivitelezés vagy árajánlatadás szakaszában a gyártók és forgalmazók projektről projektre találkoznak, és tapasztalatuk alapján a kiírások kidolgozottsága rendkívül változatos.
A Teljesítménykiírás Mindennapi, Szoftveres Segítsége
A tervezői szándék egyszerű és gyors megfogalmazását, a teljesítménynyilatkozatok összeállítását segíthetik a gyártói adatbázissal rendelkező online szoftverek. Ezek egyike a FAPEDIT, amely már 2015 óta elérhető a felhasználók számára, de a 2019-ben megjelent verziója sok újítással érkezett. Ezek szinte mindegyike az összegyűjtött tapasztalatok, gyártói elvárások és felhasználói visszajelzések alapján született meg. Többek között a nyílászárók teljesítménykiírásának támogatása is ilyen módon lett a program része. A nyílászáró kiírásának többféle módja is lehet: konkrét termékeket is kiírhatunk, vagy létezik egyedi termék funkció, de ezek együttesen is alkalmazhatók.
Konkrét Termékek Kiírása
Lehetséges konkrét termékrendszert kiírni a programban található valós termékek gyári műszaki jellemzői alapján. Ez a módszer lehetővé teszi, hogy az építész már a korai tervfázisban - adott esetben már jól ismert, vagy jól bevált - konkrét termék alapján válasszon. Az „egyszerű keresés” funkció használatával lehet a programban lévő termékek között keresni, és a „szűrő” funkció segítségével megtalálni a már ismert követelményeknek megfelelő nyílászárót.
A bizonytalan felhasználókat a program „összetett keresés” funkciója segíti, amelyben a nyílászárókat típusuk, anyaguk és nyitásmódjuk szerint kereshetik.
Az ilyen módon kiválasztott ablakok és erkélyajtók kiírásához a program automatikusan hozzáteszi, hogy a kiválasztott nyílászárónak meg kell felelnie a termék alkalmazására vonatkozó előírások szerinti követelményeknek (MSZ 9333, TNM rendelet). Az egyértelműséget szintén segíti, hogy a program a műszaki jellemzőknél felhívja a figyelmet arra, hogy a minta nyílászárótól (próbatesttől) eltérő tényleges nyílászárók műszaki jellemzőit ellenőrizni kell annak érdekében, hogy a jogszabályi követelmények mindenképpen teljesüljenek.
Sablonszerkesztő Funkció
Egy másik megoldás lehetőséget teremt arra, hogy a teljesítménykiírás ne egy konkrét termékből induljon ki, hanem egy üres lapon kezdődjön, ahol az elvárt műszaki jellemzők megfogalmazásával építjük fel a vágyott terméket. Ez a lehetőség a program „sablonszerkesztő” funkciójának megnyitásával érhető el. A legördülő menük és kérdések (pl. épület környezetének beépítettsége, a nyílászáró homlokzati magassága és homlokzaton való elhelyezkedése) segítik a felhasználót. A válaszok alapján egyes műszaki jellemzőkre (pl. szélzárás, légáteresztés, csapóeső-állóság, mechanikai ellenállóképesség) a szoftver ajánl fel minimumértékeket az MSZ 9333 szabvány alapján, máshol (pl. energetikai és akusztikai követelmények) a felhasználó választhatja ki a kívánt értéket, de egyéb elvárásokat is megadhat. Ezzel a módszerrel az épület különböző helyzetben és magasságban elhelyezkedő felületein található, egymástól eltérő nyílászáróit is pontosan ki lehet írni.
A FAPEDIT csapata alapesetben a konkrét termék kiírása és a sablonszerkesztő funkcióval készülő kiírási tétel együttes alkalmazását javasolja. Ekkor a két módszerrel készült közös halmaz műszaki jellemzői válnak az elvárt értékekké, melynek előnye, hogy így egyszerre rögzíthetők a konkrét termék elvárt jellemzői és az előírások szerinti követelmények. Ezzel a kompromisszumos megoldással időtakarékosan és a termékek tételes, konszignáció mélységű adatainak megadása nélkül készíthető megfelelő kiírás. Az online szoftveres adatbázisokon alapuló módszer elsősorban a kezdeti, egyszerűbb tervfázisokban ad megfelelő megoldást. Tételes konszignációk összeállítására az online kiírást támogató szoftverek nem alkalmasak.
Mit Tapasztal a Gyártó?
Minél több paramétert tartalmaz egy kiírás, nyilvánvalóan annál könnyebb az ajánlatadás és a megfelelő nyílászáró elkészítése. Felszínes, hiányos kiírás alapján pontos árajánlat nem állítható össze, a nyitva maradt kérdések sok utólagos utánajárást és pontosítást igényelnek. A gyártók, forgalmazók, így az INTERNORM cég munkatársai is alapos, részletes és a műszaki szempontokra is kiterjedő kiírással sajnos csak ritkán találkoznak, pedig a gondosan előkészített kiírás nagyban megkönnyítené a közös munkát. A tervezés elején meghatározott műszaki paraméterek és elvárások biztos kiindulópontot jelentenének a nyílászáró kiválasztásában részt vevő feleknek.
Gyártói Segítség
A tervezők és végfelhasználók számára számos gyártó nyújt segítséget. Az INTERNORM cégnél azonnali segítséget jelent két honlap (1st Window Portal, www.internorm.hu), ahol elérhetők a műszaki rajzok, adatlapok, valamint a termékek katalógusai. A viszonteladó partnereit az INTERNORM cég a legapróbb részletekre is kitérő műszaki leírásokkal támogatja, valamint hozzáférést biztosít a központi kalkulációs szoftverhez, amivel a nyílászárók műszakilag részletesen meghatározhatók és pontos ajánlat adható.
A viszonteladók, így az INTERNORM magyarországi leányvállalata, az Internorm Ablak Kft. munkatársaival együtt felkészülten segíthetik írásban vagy akár személyesen is a feléjük forduló építészeket. Biatorbágyi bemutatótermükben a legtöbb nyílászáró meg is tekinthető. Már a tervezés minél korábbi fázisában javasolt felkeresni a gyártót, ha a szokásostól eltérő, standard kivitelben nem megvalósítható - leginkább túlméretes - termékigény merülne fel. Amennyiben műszakilag megoldható és a nyílászáró hosszú távú működése maradéktalanul biztosítható, az INTERNORM cég is törekszik megoldást találni a megrendelő igényeire.
A Konszignációs Raktár: Egy Speciális Készletgazdálkodási Formátum
A konszignációs raktár olyan raktár, ahol a termékek tulajdonosa a beszállító, és a termékek csak addig kerülnek a vevőhöz, amíg ténylegesen el nem adják őket. A konszignációs raktár tehát egy olyan hely, ahol a beszállító árukészletét tárolják és kezelik a vevő raktárában vagy telephelyén. A konszignációs rendszer lényege, hogy a beszállító továbbra is tulajdonosa marad az áruknak, amíg azokat a vevő nem értékesíti vagy felhasználja.
A Konszignációs Rendszer Működése és Tulajdonviszonyai
A konszignációs rendszerben a beszállítók általában ellenőrzik az árukészletet, nyomon követik a termékek mennyiségét és állapotát, valamint gondoskodnak a termékek logisztikai kezeléséről, mint például a csomagolás, címkézés és szállítás. Tulajdonjog szempontjából a konszignációs raktárakban tárolt termékek tulajdonosa a beszállító vagy az eladó marad. A vevők csak akkor fizetnek a termékekért, ha ténylegesen eladják őket. Ez azt jelenti, hogy a konszignációs raktárakban tárolt termékek nem számítanak a vevők készletei közé, így nem terhelik a költségeket vagy a készletértékeket. A tulajdonos csak akkor kéri elszámolást a termékekért, ha azok elkeltek.
Előnyök és Hátrányok
A konszignációs rendszer számos előnnyel jár mind a beszállítók, mind a vevők számára. A vevők kisebb kockázattal kezdhetnek új termékek értékesítésébe, és csak akkor kell fizetniük a termékekért, ha már eladták őket. Ez csökkenti a készletkockázatot és a kapcsolódó költségeket, valamint a beruházási kockázatot is. A konszignációs raktárak lehetővé teszik a termékek szélesebb körű elérhetőségét a vevők számára, mivel a termékek fizikailag jelen vannak a vevők raktárában, így gyorsabban reagálhatnak a keresletre. A rendszer rugalmasságot biztosít mind a beszállítók, mind a vevők számára, lehetővé téve különböző termékek kipróbálását anélkül, hogy elköteleznék magukat nagyobb készletek megvásárlása mellett. A beszállítók pedig könnyebben reagálhatnak a piaci igényekre és gyorsabban alkalmazkodhatnak a változó kereslethez, növelve ezzel a versenyképességüket. A konszignációs raktárak lehetővé teszik a termékek gyorsabb forgatását és az áruk áramlásának gyorsabb ütemét.
Ugyanakkor a rendszer bevezetése és gyakorlati alkalmazása logisztikai kihívásokat is jelenthet mind a beszállítók, mind a vevők számára. A termékek kezelése, nyomon követése és szállítása bonyolultabb lehet, mivel a tulajdonjog a beszállítónál marad, de a termékek a vevő raktárában vannak. A konszignációs rendszer számviteli és elszámolási folyamatai összetettebbként tűnhet fel, mint például a hagyományos értékesítési modellek esetén. A termékek értékesítésének nyomon követése, az elszámolás és a jutalékrendszer kezelése több adminisztrációt is igényelhet. Bár a konszignációs rendszer csökkentheti a készletkockázatot, még mindig vannak költségei mindkét fél számára. A beszállítók általában raktározási díjakat számolnak fel, valamint a vevőknek fizetniük kell a termékekért, amikor azokat már értékesítették. Ez jelentősen befolyásolhatja az üzleti költségeket és a nyereséget. A beszállító viseli a termékekkel kapcsolatos kockázatot, ami a termékek nem eladhatósága vagy elavulása esetén jelentkezhet.
A konszignációs szerződés elengedhetetlen a raktárhasználati feltételek, a tulajdonosi jogok és a fizetési feltételek meghatározására. A beszállítók rendszeresen végzik az árukészlet-ellenőrzést a konszignációs raktárakban, hogy nyomon kövessék a termékek mennyiségét és állapotát, megelőzve ezzel a lopást, a sérüléseket vagy a hiányzó termékeket.
A konszignációs raktárak működése és szabályozása országonként és vállalatonként változhat, ezért mindig fontos a részletes szerződéskötés és a jogi keretek betartása.
