Az Osztó-Gyűjtő Rendszerek Épületgépészeti Jelentősége és Beállításának Tudománya

Az épületgépészeti rendszerek, különösen a modern fűtési és hűtési megoldások, komplex rendszerek, amelyek precíz tervezést és kivitelezést igényelnek. Az egyik kulcsfontosságú elem, amely meghatározza a rendszerek hatékonyságát és a lakók komfortját, az osztó-gyűjtő egység. Ez a cikk mélyrehatóan vizsgálja az osztó-gyűjtő rendszerek szerepét, típusait, valamint a beállításuk fontosságát és módszereit, különös tekintettel a padlófűtési rendszerekre.

Az Osztó-Gyűjtő Funkciója és Jelentősége

Az osztó-gyűjtő egység lényegében egy elosztórendszer, amely a fűtő (vagy hűtő) közeget (általában vizet) fogadja a központi egységtől (kazán, hőszivattyú, vagy hűtőgép) és elosztja a különböző fűtési körök között. Ugyanakkor a visszatérő ágat is összegyűjti, hogy visszavezethesse a hőtermelőhöz. A hatékony működés alapja, hogy minden egyes fűtési kör pontosan a szükséges mennyiségű és hőmérsékletű közeget kapja. Ez a hidraulikai kiegyenlítés elengedhetetlen a kellemes, egyenletes hőérzet biztosításához, és közvetlenül befolyásolja a fűtésszámlát is.

A VGF&HKL szaklapban megjelent cikk kiemeli, hogy a padlófűtés osztó-gyűjtőjének precíz beállítása a lelke az egész rendszernek. Ettől függ, hogy mindenhol kellemes, egyenletes meleget érzünk-e, és az is, hogy a hónap végén mennyit mutat a fűtésszámla. A dolog lényege a hidraulikai beszabályozás, vagyis annak a beállítása, hogy az egyes fűtési körökön pontosan mennyi meleg víz áramoljon át. Ezt a gépészeti terv alapján, vagy ha az nincs, akkor némi számolással tudjuk belőni.

Rengeteg otthonban találkozni azzal a problémával, hogy a padlófűtés egyszerűen nem hozza azt a komfortot, amit elvárnánk tőle. Pedig a megoldás ritkán a termosztát feljebb csavarása. Sokkal inkább a rendszer szívének, az osztó-gyűjtőnek a finomhangolásában rejlik a titok. Ha csak úgy szemre, „érzésre” állítgatjuk, szinte borítékolható, hogy egyes szobák hűvösek maradnak, míg máshol szauna lesz. A probléma gyökere a színtiszta fizika. A kazántól vagy hőszivattyútól távolabbi, hosszabb csőszakaszok nagyobb hidraulikai ellenállást jelentenek. A rossz beállítás nemcsak komfortprobléma, hanem egyenes út a magasabb fűtésszámlákhoz. A hideg szobák miatt hajlamosak vagyunk feljebb tekerni a kazán előremenő vízhőmérsékletét, ami az egész rendszerben feleslegesen pörgeti az órát.

Az Osztó-Gyűjtő Típusai és Anyagai

Az osztó-gyűjtők kivitelezése és anyaga jelentősen eltérhet a felhasználási területtől függően.

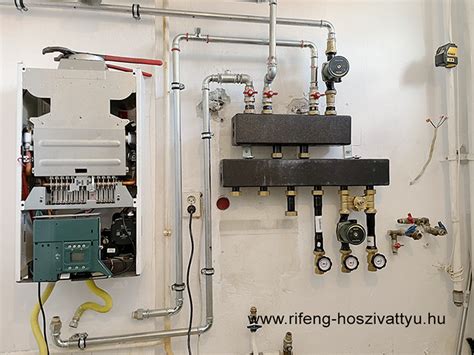

Kazánházi Osztók

Kazánházi osztóknál egyértelműen a hegesztett kivitel járatos, előgyártott vagy helyszínen hegesztett kivitelben. Ez azért van így, mert elérhető áron, megfelelő pontossággal és az igényekhez könnyen igazítható méretekben leginkább így oldható meg a feladat. Vegyünk egy megfelelően nagy átmérőjű csövet, az egyik végét zárjuk le, az másik végén vagy az oldalán a betáplálás, miközben az oldalán kialakítjuk a megfelelő számú csőcsatlakozást. Az élőmunka árának emelkedésével várhatóan nagyobb szerepet kaphatnak az előre gyártott, gyárilag szigetelt megoldások. Ezekkel, bár elsőre sokszor magasnak tűnik az áruk, a kivitelező által legyártott osztók a magas helyszíni munkaigény mellett esztétikai szempontból sem vehetik fel a versenyt.

Felületfűtési és Radiátoros Osztó-Gyűjtők

A felületfűtési, radiátoros osztó-gyűjtők esetén jóval színesebb a kép. A hegesztett megoldások szerencsére már régóta kiszorultak a napi gyakorlatból, az oxigéndiffúziós problémáknak is köszönhetően. A modern osztó-gyűjtők gyakran készülnek sárgarézből vagy speciális polimerekből, amelyek ellenállnak a korróziónak és az oxigéndiffúziónak. A REHAU például kínál RAUTHERM SPEED HKV-D P polimer osztó-gyűjtőt, amely kompakt kialakítású, és a fűtéscsövek gyorsan és biztonságosan beköthetők a RAUTHERM SPEED Connector segítségével. Léteznek RAUTHERM Unit egységek is, amelyek előrekonfekcionált osztó-gyűjtő egységek, így a szerelés még gyorsabb és egyszerűbb.

Az Apparat Kft. kínálatában is megtalálhatóak a precíziós osztó-gyűjtők, amelyek alkalmasak a padlófűtési rendszerek szakszerű beállítására. Ilyen például az infra hőmérő, amely a beállítás utáni ellenőrzéshez is hasznos segítőtárs.

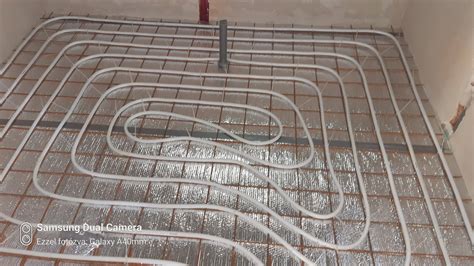

Padlófűtés kivitelezése A-Z -ig FELSŐFOKON!

A Hidraulikai Beszabályozás Lényege és Fontossága

A hidraulikai beszabályozás a padlófűtési rendszer lelke, amely biztosítja az egyenletes hőeloszlást és az energiahatékonyságot. Ez a folyamat gondos előkészületet és precíz beállítást igényel.

Előkészületek a Beállításhoz

Mielőtt bármilyen szelephez nyúlnánk, alaposan fel kell mérni a rendszert és rendelkezésre kell állnia a szükséges dokumentációnak.

Gépészeti Terv: Ez a legfontosabb eszköz. Tartalmazza az egyes fűtési körök pontos hosszát és a hozzájuk rendelt tervezett térfogatáramokat (liter/perc vagy liter/óra). Ha a terv nem áll rendelkezésre, a helyiség hőigénye és a lefektetett körök hossza alapján kell számolni, ami jóval több munkát jelent.
Rendszer Állapota: Győződjön meg róla, hogy a rendszer készen áll a beüzemelésre. Ez magában foglalja a sikeres nyomáspróbát, az alapos átmosást (amíg kristálytiszta víz nem jön belőle minden körön külön-külön), és a teljes légtelenítést. A levegő a padlófűtés egyik legnagyobb ellensége, gátolja az áramlást, elősegíti a korróziót és zajt okozhat.

Beállítási Módszerek

Ma már két jól bevált módszer áll rendelkezésre a hidraulikai beszabályozáshoz: az áramlásmérős és a termosztatikus szelepekkel történő beállítás.

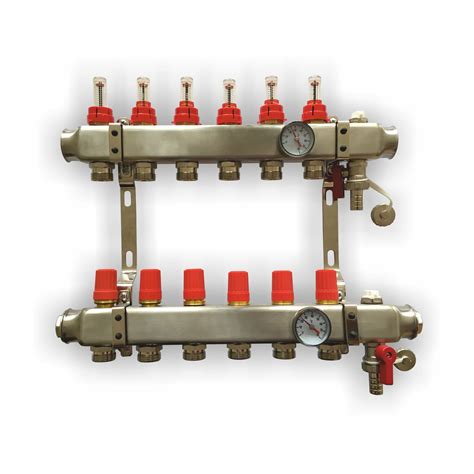

Áramlásmérős Beállítás

Ez a leggyakoribb és leginkább "barátságos" módszer, mivel azonnal látjuk, mit csinálunk. Az ilyen típusú osztókon, mint például az Apparat Kft. által forgalmazottak, áramlásmérők (kis úszóval ellátott mérőórás szerkezetek) találhatóak, amelyek megmutatják az adott körön átáramló víz mennyiségét liter/percben.

Indulás: Teljes Nyitás: Először is, az osztón és a gyűjtőn is nyiss ki teljesen minden egyes szelepet.
A Referencia Kör Megtalálása: Nézd meg a terven, melyik kör igényli a legtöbb vizet (a legnagyobb térfogatáramot). Ez lesz a referencia kör, amelyet általában nem fojtunk le.
A Többi Kör Fojtása: Egyesével haladva, az áramlásmérők tekerőjével fojtsd le a többi kört, amíg a piros úszó a tervben szereplő érték nem állapodik meg.
- Szakmai Tipp: Ahogy egy kört leszabályozol, a nyomás a rendszerben kicsit megváltozik, ami a többi kör átfolyására is hatással lehet. Ne lepődj meg, ha az első kör után a már beállított értékek elmásznak. Emiatt többszöri ellenőrzésre lehet szükség.
- Példa: Egy nappaliban, ahol három padlófűtési kör fut, a legnagyobb érték az 1. köré (pl. 2.0 l/perc). Ezt hagyjuk teljesen nyitva. A 2. kör szelepét addig állítjuk be, amíg a mutatója 1.5 l/perc-re nem esik, majd a 3. kört 1.2 l/perc-re állítjuk. A végén újra ellenőrizzük az 1. kört is, és szükség esetén korrigálunk.

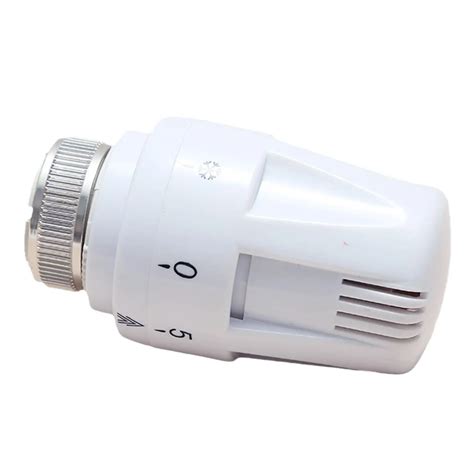

Termosztatikus Szelepekkel Történő Beállítás

Abban az esetben, ha az osztón nincsenek áramlásmérők, a gyűjtő oldali szelepek rejtett funkcióját használjuk. Ezeken a szelepeken általában van egy kézi tekerőgomb vagy egy műanyag védőkupak. A szelep belsejében van egy mechanizmus, amellyel korlátozni tudjuk a maximális vízáramot. A beállítás egy számozott skálán (pl. 1-től 6-ig) történik, ahol minden szám egy adott Kv-értékhez (áramlási tényező) tartozik. Ez a módszer kicsit több matekot és odafigyelést igényel, de az eredmény ugyanolyan precíz lehet.

A Budapesti Műszaki és Gazdaságtudományi Egyetem (BME) egy korábbi felmérése szerint egy szakszerűen beállított osztó-gyűjtővel átlagosan 18-22%-kal csökkenthető a fűtési energiafelhasználás.

A Beállítás Utáni Ellenőrzés és Finomhangolás

A hidraulikai beszabályozás után még nem dőlhetünk hátra. Az éles tesztelés és a finomhangolás kritikus fontosságú a rendszer optimális működésének eléréséhez.

Hőmérséklet-különbség Ellenőrzése

A legegyszerűbb módja, hogy képet kapjunk a rendszer működéséről, ha megnézzük a hőmérséklet-különbséget az előremenő (osztó) és a visszatérő (gyűjtő) csövek között.

Jó a Beállítás: Ha az előremenő és a visszatérő ágak között 5-10 °C a differencia, az azt jelenti, hogy a fűtőkör hatékonyan adta le a hőt a helyiségnek.
Túl pici a különbség (pl. 1-2 °C): A víz túl gyorsan száguld át a csőben, nincs ideje leadni a meleget. A kört le kell fojtani.
Túl nagy a különbség (pl. 15 °C felett): A víz túl lassan kering, a kör végére teljesen kihűl. A kört kissé meg kell nyitni.

Egy jól kiegyensúlyozott rendszernél az összes visszatérő ág hőmérséklete szinte hajszálpontosan megegyezik.

Infra Hőmérő Használata

Az infra hőmérő a padló felületén is remek szolgálatot tesz. Sétáljon körbe, és mérjen több ponton minden szobában. Ha egy helyiségen belül 2-3 °C-ot meghaladó eltéréseket talál, az azt mutatja, hogy az adott fűtési körön még van mit finomítani.

Finomhangolás Konkrét Problémák Esetén

Megesik, hogy a leggondosabb beállítások ellenére is van egy szoba, ami csak nem akar bemelegedni. Ilyenkor a leggyakoribb hiba, hogy az ember feltekeri az egész rendszer előremenő vízhőmérsékletét. Ezt nem szabad!

Megoldás: Növelje az átáramlást az adott körön. Finoman, apró mozdulatokkal nyisson egy kicsit az adott kör szelepén (vagy áramlásmérőjén). Ez a folyamat türelmet igényel, de a jutalom egy tökéletesen komfortos, gazdaságosan működő otthon.

Gyakori Hibák és Megoldásaik

A padlófűtés osztó-gyűjtő beállítása után is becsúszhatnak hibák. Fontos ezeket felismerni és tudni, mit kell tenni.

Türelmetlenség

A leggyakoribb hiba nem is műszaki, hanem emberi: a türelmetlenség. A padlófűtés egy rendkívül lassú, nagy tehetetlenségű rendszer. Sokan beleesnek abba a csapdába, hogy ha nem látnak azonnali változást, idegesen továbbtekergetik a szelepeket. Ezzel pedig teljesen felborítják a korábbi, talán már majdnem tökéletes beállításokat.

"Érzésre" Történő Beállítás

A gépészeti terv nélküli, "érzésre" végzett beállítás szinte garantáltan kudarchoz vezet. Ez a módszer abból a tévhitből fakad, hogy minden kört nagyjából egyformán kellene megnyitni. Egy 80 méteres nappali körnek és egy 30 méteres fürdőszobai körnek teljesen más a hidraulikai ellenállása, így más vízmennyiséget is igényelnek. A Magyar Épületgépészek Országos Szövetségének (MÉOSZ) felmérése is rámutatott erre a problémára: a szakemberek 60%-a szerint a legnagyobb gondot a lakosság tájékozatlansága okozza.

Problémák és Lehetséges Megoldások

Mi lehet a baj? A keringető szivattyú nem tudja megfelelően átnyomni a vizet az egyik körön.
- A megoldás: Zárja el az összes többi fűtési kört az osztón. Ezzel a keringető szivattyú a teljes teljesítményét erre az egy, problémás körre fogja fókuszálni.
Mi lehet a baj? A rendszer folyamatosan levegősödik.
- A megoldás: Végezzen egy alapos rendszerlégtelenítést.
Mi lehet a baj? Egy apró szennyeződés (pl. forgács, homok) akadt be a szelepbe vagy az áramlásmérőbe.
- A megoldás: Zárja el az adott kört, majd a tekerőgombot óvatosan nyomja be és mozgassa meg párszor. Ez általában kimozdítja a beragadt szennyeződést.
Mi lehet a baj? A termosztatikus szelepek megszorultak vagy nehezen állíthatók.
- A megoldás: Aranyszabály: ezeket a szelepeket mindig csak kézzel, finoman szabad állítani! Soha ne használjon fogót vagy más szerszámot. Ha egy szelep megszorult, próbálja óvatosan ide-oda mozgatni.

A Szakszerű Beállítás Hosszú Távú Előnyei

Egy szakszerűen beállított és hidraulikailag kiegyensúlyozott rendszert nem kell minden évben újra babrálni. Az alapvető beállításokat és a finomhangolást sokan el tudják végezni otthon is, de vannak helyzetek, amikor a kísérletezés többet árt, mint használ.

Hosszú Távú Karbantartás

Nyomás: Ellenőrizze a kazán vagy a hőszivattyú nyomásmérőjét. Az értéknek stabilan 1,5-2 bar között kell lennie.
Légtelenítés: Az első felfűtés előtt mindig érdemes megejteni egy alapos légtelenítést az osztó-gyűjtőn.
Áramlásmérők: Indítsa el a fűtést, és nézze meg, hogy az áramlásmérőkön lévő kis piros úszók nagyjából a tavaly beállított értékeket mutatják-e. Ha a komfortérzet jó, a padló mindenhol kellemesen langyos, akkor nincs további teendője.

Szakember Bevonásának Fontossága

Bár a "csináld magad" hozzáállás dicséretes, ismerni kell a határokat. Ha a rendszer állandóan levegősödik, hetente kell légteleníteni, vagy egy fűtési kör a légtelenítés és a teljes nyitás ellenére is jéghideg marad, akkor mindenképpen érdemes szakemberhez fordulni. Ilyenkor a probléma lehet a hiányos dokumentáció, vagy a kivitelezés során elkövetett hiba.

Két lehetséges út van a bonyolultabb esetekben:

Türelemjáték: Minden kört teljesen kinyitni, majd figyelni, mely helyiségek melegszenek fel a leggyorsabban (a legrövidebb körök). Ezeket apránként fojtani, amíg a víz el nem jut a távolabbi, lassabban melegedő helyiségekbe is.
Szakszerű Megoldás: Utólagos, egyszerűsített hőigény-becslésen alapuló számítás. Mérje le a helyiségek alapterületét, a külső falak és ablakok méretét, majd ezek alapján becsülje meg a szobák hőveszteségét (Wattban). Ebből az adatból már ki lehet számolni a szükséges térfogatáramot (l/perc), ami a beállítás pontos alapját adja.

Az apparat kft. kínálatában mindent megtalál, ami egy profi padlófűtési rendszerhez kell, a precíziós osztó-gyűjtőktől a csúcsminőségű csővezetékekig.

Az Osztó-Gyűjtő Beállításának Támogatása Kalkulátorokkal

A padlófűtés kényelme és hatékonysága nemcsak a fűtőcsövek kiosztásától vagy a kazán típusától függ, hanem attól is, mennyire pontos a padlófűtés osztó-gyűjtő beállítása. Ez különösen akkor fontos, ha egy szobában több kör található - hiszen minden körön megfelelő mennyiségű víznek kell átáramolnia, hogy a padló egyenletesen melegedjen.

Ehhez nyújt segítséget az ingyenes tömegáram kalkulátor, amellyel néhány egyszerű adat megadásával kiszámolhatjuk, hogy milyen vízmennyiséget kell biztosítani egy adott fűtési körön belül, liter/óra vagy akár liter/perc formájában.

Miért Fontos a Tömegáram?

A padlófűtésben a tömegáram azt mutatja meg, hogy egy adott körön óránként vagy percenként hány liter víz halad át. Ha túl kevés a vízhozam, a padló hidegebb lesz. Ha túl sok, a rendszer zajosabb lehet, felesleges energiaveszteséggel. A helyesen beállított padlófűtés osztó-gyűjtő gondoskodik arról, hogy minden kör annyi hőt kapjon, amennyi az adott helyiség komfortjához szükséges. Ez a beállítás különösen fontos ott, ahol egy szobában több fűtési kör van - például nagy nappalikban, ahol a hőelosztás egyenletessége elsődleges szempont.

Hogyan Működik a Kalkulátor?

A kalkulátor használata rendkívül egyszerű, nem igényel műszaki tudást. Az alábbi három adatot kell megadnod:

A helyiség teljes hőigénye Wattban (W): Ez lehet tervezési adat, de ha nem tudod, a kivitelező vagy fűtéstechnikai szakember biztosan tud segíteni.
Az adott helyiségben található körök száma: Ha például egy 1200 wattos nappaliban két fűtőkör van, akkor egy körre 600 watt jut.
Az előremenő és visszatérő fűtővíz hőmérséklete (°C): A legtöbb padlófűtés rendszer 30-40°C előremenő vízhőmérséklettel működik. A visszatérő jellemzően 5-7°C-kal alacsonyabb.

A kalkulátor ezekből az adatokból automatikusan kiszámolja a szükséges tömegáramot: liter/óra (pl. osztó-gyűjtőn olvasható értékekhez), valamint liter/perc, ha finomabb szabályzásra van szükség.

Ha eddig érzésre állítottad be az osztó-gyűjtőt, most végre van lehetőséged valós hőtechnikai alapon szabályozni a rendszert. A kalkulátor használatával megelőzheted a hideg padlószakaszokat, a túlmelegedést bizonyos körökben, valamint az energiaveszteséget és zajt. Ráadásul nem csak szakembereknek hasznos - bárki használhatja, aki szeretné, hogy a padlófűtése hatékonyan és egyenletesen működjön.

A padlófűtés osztó-gyűjtő beállítása nem varázslat - csak néhány adat és egy jó kalkulátor kell hozzá.

Innovatív Megoldások az Osztó-Gyűjtő Rendszerekben

A REHAU cég folyamatosan fejleszti termékeit az időtakarékos és hatékony szerelés érdekében. A RAUTHERM SPEED HKV-D P polimer osztó-gyűjtő például kompakt kialakítású, és a fűtéscsövek gyorsan és biztonságosan beköthetők a RAUTHERM SPEED Connector segítségével. A RAUTHERM Unit egységek pedig már előrekonfekcionált osztó-gyűjtő egységek, amelyeket csak ki kell csomagolni és be kell kötni.

A BALANCE termoelektromos szelepfej pedig automatikus hidraulikai kiegyenlítést végez minden fűtőkörben, véget vetve ezzel a felületfűtés kézi beszabályozásának és utánigazításának. Működési elve a fűtőkörök előremenő és visszatérő ága közötti hőmérséklet-különbség (hőfoklépcső) igényhez igazodó, meghatározott módon történő szabályzásán alapul.

Az osztó-gyűjtő szekrények terén is széles a kínálat, hogy minden beépítési helyzetre (vakolaton kívüli, vakolat alatti, szárazépítés) felkészülhessenek a szakemberek. Az ipari osztó-gyűjtők, mint az RAUTHERM IM S 32, kompakt felépítésűek, beépített, 0-8 l/perc teljesítményű átfolyásmérővel rendelkeznek, és nagyobb térfogatáramok kezelésére is alkalmasak. A sárgaréz ipari osztó-gyűjtők 1 1/4” és 1 1/2" méretben is elérhetők, előremenő és visszatérő ágban KFE csappal és légtelenítővel, valamint előbeállítható finomszabályozású szelepekkel. Ezek gyakran eurokónuszos csatlakozással vagy csatlakozó csavarzattal is kaphatók.

A pontos és hatékony rendszer üzemeltetéséhez elengedhetetlen a megfelelő osztó-gyűjtő kiválasztása és precíz beállítása. Bár a feladat némi szakértelmet igényel, a végeredmény - egy komfortos, energiatakarékos otthon - minden erőfeszítést megér.
