Padlófűtés dilatációja és aljzati felépítése úttörő fogódzkodókkal
A tavaszi és nyári felújítások során érdemes az egyre népszerűbb padlófűtés kialakítására gondolni, hiszen ha a kivitelezés nem megfelelő, a fűtési szezon elején kellemetlen meglepetés érhet. A kötelező felfűtést nem bosszantásból írják elő, hanem a rendszer megbízható működését szolgálja. A burkolás csak megfelelő aljzaton kezdhető meg, és a dilatáció hiánya vagy helytelen ragasztás rövid idő alatt problémákat okozhat.
A padlófűtés előnyei közé tartozik az egyenletes hőelosztás és az energiahatékonyság, mert a fűtőelemek a padló alatt helyezkednek el, a meleg levegő felfelé áramlik, így a helyiség komfortos marad. Emellett esztétikus megoldás, hiszen a fűtőelemek láthatatlanok, és könnyen szabályozható a különböző helyiségek hőmérséklete. A hátrányok közé sorolható a költséges telepítés és az, hogy nem minden ingatlan szerkezete optimális a megoldáshoz.
Két alapvető padlófűtés típus és tervezési előkészületek
Alapvetően két padlófűtés típust különböztetünk meg: a melegvizes és az elektromos változatot. A melegvizes padlófűtés a gyakoribb, ezért a mostani áttekintésben ezt a megoldást mutatjuk be részletesen. A tervezéshez érdemes tapasztalt gépész tervező bevonása, amely figyelembe veszi a lakótér méretét, hőveszteségeit és a padló típusát.
A tervezés során meghatározzuk a csőrendszerek helyét és távolságát, mivel a padló típusától függ a rendszer hatékonysága. Kiemelten fontos a megfelelő szigetelés a padló alatt a hőveszteség minimalizálására. A telepítés során gyakran polietilén csövet alkalmaznak, amely hajlékony és korrózióálló. A csővezetéket a szigetelésre fektetett acélhálóhoz rögzítik a terveknek megfelelő távolságban, majd a nyomáspróba elvégzése következik, hogy a szivárgásokat ellenőrizni lehessen.
A padlóburkolat felmelegedése a rendszeres hőleadás révén történik: a padló felülete sugárzással és konvekcióval adja le a hőt, és ez a sugárzó fűtés miatt biztosítja az egyenletes komfortot. A burkolat megválasztása során figyelembe kell venni, hogy a laminált és a kerámia felületek is használhatóak padlófűtés mellett, ám a hőleadás optimalizálásához a megfelelő hőellenállás és esztrich típus megválasztása kritikus.
Fugázás és dilatáció rejtett lehetőségei
A fugázás történhet hagyományos módon, ekkor a fűtési köröket minden esetben külön kell dilatálni. Ha azonban nem akarunk látható dilatációt, létezik rejtett dilatáció lehetősége, amely a burkolatot és a fűtésrendszert úgy együtt kezeli, hogy a hőmozgásokat fel tudja venni anélkül, hogy a lapokat elvágnánk. Ennek részleteiről a kivitelező szakemberrel érdemes előzetesen konzultálni.

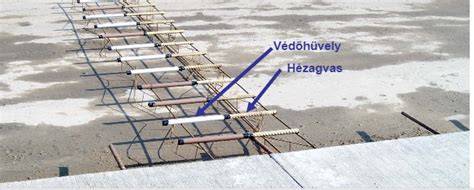

A dilatációs hézag fontos a burkolatoknál és a fal menti peremeknél is. A fal mentén megfelelő dilatációs sávot és mozgási részeket kell hagyni, hogy a beton és a burkolat a hőmérsékletváltozások hatására tágulhasson anélkül, hogy repedések keletkeznének. A dilatációk nagysága területenként változik, de általában legalább 1 cm vastag részt érdemes hagyni, és néha 1,5-2 cm is szükséges lehet nagyobb hőmérséklet-különbségek esetén.
A padlófűtéshez ideális burkolatok és hővezető tulajdonságaik
A laminált padló hővezető képessége fontos tényező: minél alacsonyabb a hőellenállás, annál könnyebben és gyorsabban energiát ad át a burkolat a szobába. Laminált padló esetén a legtöbb termék alkalmas a fűtésre (kb. 90%), de a részletes tervezés során figyelembe kell venni a burkolat hőellenállását, az esztrich típusát és a fűtési körök számozását.
A laminált padlóhoz kétféle esztrichet használnak: anhidrit (gipsz) esztrich és cement esztrich. Az anhidrit esztrich előnye a jobb hővezető képesség és a vékonyabb réteg, amely gyorsabb felfűtést eredményez. Cement esztrich vastagabb, és körülbelül három hétig szárad, mielőtt a laminált padló lerakható. Emellett a fugázás és a dilatációs hézagok alkalmazása mindkét esztrichtípusnál fontos.
Ragasztott vagy úsztatott fektetés közül érdemes a ragasztottat választani padlófűtés esetén, mert ennek a rétegnek alacsonyabb a hőellenállása, ezáltal javul a fűtés hatékonysága. A padló burkolására 15°C feletti esztrichfelület és 30-65% relatív páratartalom szükséges a lerakáshoz. A ragasztók kötési ideje is fontos, ezért mindenképpen tartsuk be az előírt időket.
A laminált padló fektetésekor figyelembe kell venni az alátét lépészaj-szigetelését, amelynek hőátadó képessége és nedvességvédelme egyaránt fontos. A megfelelő alátét kiválasztása segíti a hőleadást és megakadályozza a nedvesség káros hatásait.
Gyakorlati megfontolások a telepítéshez
A csöveket az aljzathoz kell rögzíteni, hogy elmozdulás ne okozzon csőkárokat a hőtágulás hatására. Megfelelő rögzítés és a csövek védelme előnyös a hosszú élettartam szempontjából. A fűtőcsöveket le kell mosni és dugózni a telepítés előtt, és a műanyag csöveknél figyelembe kell venni a beépítési hőmérsékletet. A rendszerleosztók és gyűjtők a beszabályozás alapjai, és sokszor gyorscsatlakozók is segítik a kivitelezést.
A padlófűtés kivitelezése során a fűtőkört úgy kell kiosztani, hogy a letekert cső maximális hossza 100-150 m legyen, és a körök hossza lehetőleg azonos legyen. A csőfektetés során zárt környezetben törekedjünk a vízszintes, lejtés nélküli fektetésre, a légtelenítés pedig az osztón és a gyűjtőn legyen a legfontosabb. A nyomáspróba 5 bar nyomásra és 12 órás időtartamra szól, ezt követően a csöveket tiszta vízzel ki kell öblíteni, és a jegyzőkönyvet meg kell írni.
A padlófűtéshez használt csőanyagok között fontos a 100%-osan oxigéndiffúzió-mentes műanyag cső és az oxigéndiffúzió-mentes bevonattal ellátott rézcső közötti választás. A csőfektetés lehetőleg meander vagy csiga alakban történhet, és a külső falaknál gyakran a meander elrendezés ad jobb hőeloszlást. Az osztó-gyűjtő és a körök elosztó részletei, a peremzónák és dilatációs mezők szerepe kiemelt a megbízható működéshez.
A padlófűtés aljzati szerkezete a következő sorrendben épül fel: hő- és hangszigetelő réteg, vékony vasrácsos síkháló a csövek rögzítéséhez, fűtőcsövek lefektetése, lemezes hővezető rétegek (általában alumíniumlemez a jobb hőleadásért), esztrich, végül a burkolat. Száraz esztrich esetén a csövek közvetlenül a hőszigetelés felületén kerülnek elhelyezésre, és a burkolás a lemezek és a nedvességvédelmi rétegek után következik.
Fontos megemlíteni, hogy a padlófűtés kombinált megoldásként kiválóan működik radiátoros fűtéssel együtt: a hőigényt célszerűen kettévágva, a radiátorokat és a padlófűtést megfelelően tervezve biztosítható a kényelmes közérzet és a jó szabályozhatóság. A rendszer tervezése és kivitelezése során mindenképpen figyelembe kell venni az adott környezet és az egyéni igények szempontjait.
