A padlófűtés hidraulikus blokkja és annak jelentősége a kiegyenlített hőelosztásban

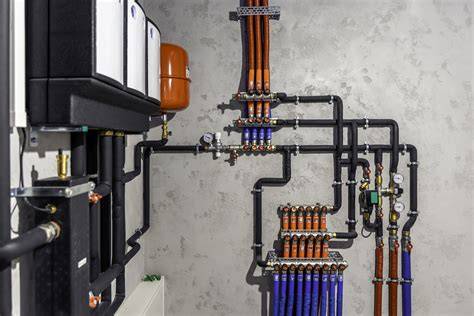

A padlófűtés elosztója a hidraulikus padlófűtési rendszer alapvető eleme. Központi elosztópontként szolgál a melegvíz vagy fűtőközeg számára, amelyet az épületen belüli egyes fűtőkörökhöz kell szállítani. Az elosztó biztosítja a hőelosztás megfelelő kiegyensúlyozását és szabályozását, lehetővé téve a hatékony és kényelmes fűtést minden zónában vagy helyiségben.
Az elosztó funkciói és felépítése
A padlófűtés elosztójának fő feladata a felmelegített víz vagy fűtőközeg áramlásának szabályozása és elosztása az egyes fűtőkörök között. Központi elosztóként működik, ahol a hőforrásból érkező áramlás és a visszatérő cső vezetése összekapcsolódik.
- Bemeneti és visszatérő csatlakozások: Az elosztó bemeneti és kimeneti csatlakozásokkal rendelkezik a betápláló és visszatérő csövek számára.
- Áramlásmérők: Az áramlásmérők minden egyes áramkörbe be vannak építve az adott körön áthaladó víz áramlási sebességének mérésére.
- Kiegyenlítő szelepek: A kiegyenlítő szelepek segítenek szabályozni a víz áramlását az egyes körökbe.
- Keverőszelep: Egyes rendszerekben egy keverőszelep is beépíthető az elosztócsőbe, amely szabályozza a felmelegített víz hőmérsékletét, mielőtt az a körökbe kerülne.
- Hőforrás: A felmelegített víz vagy fűtőfolyadék a hőforrásból, például kazánból vagy hőszivattyúból táplálkozik, és belép az elosztó tápcsatlakozójába.
- Áramkörök elosztása: A betáplálási csatlakozásról a felmelegített víz az áramlásmérőkön és a kiegyenlítő szelepeken keresztül jut el az egyes körökhöz.
- Kiegyenlítés és szabályozás: Az áramlásmérők és kiegyenlítő szelepek lehetővé teszik az egyes zónák vagy helyiségek hőteljesítményének pontos kiegyensúlyozását és szabályozását.
- Visszatérő út: Miután a fűtőkörön keresztül keringett, a lehűtött víz a visszatérő csatlakozásokon keresztül visszatér az elosztóba.
Fontos megjegyezni, hogy a hidraulikus kiegyenlítés elengedhetetlen ahhoz, hogy a padlófűtés optimálisan működjön, és hosszú távon az alacsonyabb energiaköltségek előnyeit élvezze a felhasználó. A kiegyenlítés lehet statikus vagy adaptív megoldás, amely a rendszer változó igényeihez alkalmazkodik.
Statikus hidraulikus kiegyenlítés
A statikus hidraulikus kiegyenlítés hagyományos módszer, amelynek során a szelepeket és a szabályozókat kézzel állítják be. Ezek a beállítások olyan számításokon alapulnak, amelyek figyelembe veszik az egyes fűtőkörökön átfolyó mennyiséget és a nyomásveszteséget. A szakiparos ezután konfigurálja a statikus állítóműveket.
Adaptív hidraulikus kiegyenlítés
Az adaptív hidraulikus kiegyenlítés lehetővé teszi az átfolyó mennyiségek dinamikus és automatikus, valós idejű beállítását. Automatikus beállításával az alábbi előnyöket kínálja:
- Energiamegtakarítás: Az átfolyó mennyiségek folyamatos optimalizálásával jelentősen csökkenthető az energiafogyasztás.
- Nagyobb komfortérzet: A folyamatosan biztosított egyenletes hőeloszlás kellemes beltéri klímát biztosít az épület minden területén.
- Egyszerű telepítés és karbantartás: A modern adaptív rendszerek könnyebben telepíthetők, és nem igényelnek előzetesen részletes hőterhelés-számítást.
Az adaptív hidraulikus kiegyenlítés komoly előnyöket kínál a statikus kiegyenlítéssel szemben, különösen olyan padlófűtési rendszerek esetében, mint a Schlüter-BEKOTEC-THERM. Az átfolyó mennyiségek automatikus és folyamatos beállítása nemcsak az energiafogyasztást optimalizálja, hanem a lakók komfortérzetét is növeli - minden helyiségben!
Rendszertermékek és példák
Nálunk különböző rendszertermékek közül választhat, amelyekkel a hidraulikus kiegyenlítést adaptívan és statikusan is beépítheti padlófűtésébe. Az SKC100 két fűtőberendezésből (gázkazán és vízteres kandalló) biztosít hőt és HMV forróvizet hidraulikus rendszerek szétválasztásával. Az SKS100 biztosítja a forróvizet a szilárd tüzelőanyaggal működő kazánból. Az SKP100 két fűtőberendezéssel (gázkazán és vízteres kandalló). Az SKP100 biztosítja a hidraulikus rendszerek szétválasztását. Az SKC100 és az SKS100 példasorok a hidraulikus elosztók sokrétű alkalmazási lehetőségeit példázzák meg.
Radiátoros kör kevert kiviteleben. Hőmérséklet szabályzott 1 körös padlófűtési zóna. Vízzel működő padlófűtési rendszerek széles választéka minden padlótípushoz. A vizes padlófűtési rendszer nagyszerű választás új és saját építésű projektekhez. A hidronikus padlófűtés népszerű választás új építésű projekteknél, mivel ezek a rendszerek a fűtéshez vizet használnak, így szinte bármilyen hőforrással összekapcsolhatók.
Különféle Warmup megoldások és termékek
A Warmup hidronikus padlófűtési rendszerek alacsony energiafogyasztású megoldásokat kínálnak, és padlófűtés-elosztót használnak a meleg víz elosztására az aljzatban lévő csöveken keresztül. A következő rendszerek érhetőek el:
- A padlóba ágyazott fűtéscsővekben keringetjük a vizet.
- Új építésű projektekhez és nagy terekhez ajánlott.
- A legalacsonyabb hosszú távú üzemeltetési költségek.
- Kompatibilis a hőszivattyúkkal és a hagyományos hőforrásokkal.
VLo Ultra-12: alacsony építésű rendszer, ideális szigetelés nélküli aljzatú felúításokra, csak 18 mm-rel növeli a padló magasságát. VLo Nexxa-12: alacsony profilú, esztrichbe ágyazott rendszer, amelyet szigetelt aljzatokra fejlesztettek ki. Clypso rendszer: esztrichpadlókban való használatra, a padlóburkolat cseréje lehetővé téve. Nexxa panelrendszer: a legpontosabb beépítés az esztrich padlón belül. Testre szabott vizes padlófűtési megoldás: kiváló minőségű alkatrészekkel és vezérlőkkel, több konfigurációban és komponenssel elérhető, testre szabva a projekthez és a költségvetéshez. A befejezést követően a fűtéscsövekre vonatkozó élethosszig tartó garancia biztosítja a hosszú távú megbízhatóságot. A hidronikus rendszer kiválasztását az aljzat típusa és a kész padlóburkolat típusa határozza meg.
Telepítés és karbantartás
Az adaptív hidraulikus kiegyenlítés és a fűtési körök önálló üzemeltetése megkönnyíti a karbantartást, és lehetővé teszi a rugalmas alkalmazkodást a változó igényekhez. A fali készülékek gyakran tartalmaznak beépített keringtető szivattyút, amelyet szükség esetén a padlófűtés keringetésére is felhasználhatunk, azonban vegyes fűtés esetén a körök függetlenítésére külön keringető szivattyú szükséges. Hidraulikus váltó alkalmazásával elkerülhetők a negatív kölcsönhatások és biztosítható a primer és szekunder oldal közötti megfelelő tömegáram-egyensúly.
Gyakorlati megfontolások a tervezésnél
A hidraulikus kiegyenlítés megkönnyíti a kiegyensúlyozott hőelosztást minden helyiségben, és lehetővé teszi a rendszer hosszú távú energiahatékonyságát. A padlófűtés költséghatékony, fenntartható megoldás, amely vizet használ, így bármilyen hőforrással összekapcsolható, legyen az kazán, hőszivattyú vagy napenergia-alapú technológia. A megfelelő méretezés és a minőségi alkatrészek kiválasztása kulcsfontosságú a hatékony működéshez.
Összefoglaló a piaci kínálatról
A Warmup rendszerei és a hozzájuk kapcsolódó elosztók széles skáláját kínálják, beleértve a VLo sorozatot és a Nexxa panelrendszert, amelyek alacsony profilú és esztrichbe épített megoldások az új építésű és felújított projektekhez. A teljes rendszer testre szabható a projekt igényeihez, és hosszú távú garanciát, valamint könnyű telepítést nyújt a felhasználók számára.
