Padlófűtés és hidraulikai tervezés részletes útmutató online tervező alapján
Online tervezőnk segítségével az épület geometriai, és hőszigetelési paramétereit figyelembe véve, tájékoztató jellegű adatokat kaphat a kialakítandó fűtési rendszerrel kapcsolatban. Szintén ajánlást kaphat a 0Ft-os fűtésköltséghez szükséges napelem rendszer teljesítményével kapcsolatban. Max. A fűtési rendszer által leadott maximális és egyben az önálló fűtéshez szükséges beépítendő teljesítmény. A megjelölt érték a fűtési rendszer egyidejű maximális áramfelvétele ha minden fűtéskör (szoba) egyidőben működik. A fűtésrendszer kialakításához szükséges anyagköltség, termosztát nélkül. A termosztát kiviteltől függően kb. Az online tervező által számított értékek tájékoztató jellegűek.
Ha ingyenes tervező programot keresel, ezen az oldalon a legjobb, magyarul is használható eszközöket gyűjtöttük össze - legyen szó lakás- vagy háztervezésről, alaprajzról, 3D látványtervről vagy műszaki rajzról. Mindegyikhez leírjuk, mire való, mennyire egyszerű a használata, és hol éred el. A programok többsége böngészőből, telepítés nélkül fut, és ingyenesen kipróbálható.
Ingatlanok.hu ingyenes tervező program Háztervező, alaprajz készítő program. Az ingatlanok.hu (nem összetévesztendő az ingatlan.com-mal) családi ház tervezője szintén egy jó megoldás az alaprajz önálló elkészítésére. Sweet Home 3D ingyenes tervező program. A fenti listából már ismerős megveszlak.hu alaprajz tervező a Sweet Home 3D alapjaira épül. A használata hasonló, mint a megveszlak.hu esetében, vszont van 3D-s tervezés része.
A Sweet Home 3D-nek van fizetős változata, amiben több eszköz, lakberendezési tárgy stb, elérhető. Magyar nyelven is elérhető. Java környezetben kell futtatni, tehát először azt kell telepíteni, majd utána lehet futtatni a programot. Az angolul nem tudóknak is egyszerű a használata, kis gyakorlással profi terveket készíthetünk vele. Roomstyler ingyenes tervező program Szintén angol nyelvű, széleskörű lakberendezési funkciókkal. Ebben a programban gyönyörű 3D-s lakberendezési terveket is lehet készíteni. Az alapbeállítás angolszász, a fogaskerék ikon megnyomásával át lehet állítani méterbe az alapértelmezett mértékegységet. Sketchup ingyenes 3D tervező program A Sketchup egy széles körűen használható, könnyen tanulható 3D tervező program. Egyszerű, könnyen áttekinthető kezelőfelülettel rendelkezik, csak a legfontosabb funkciók. Böngészőben futtatható, személyes használatra ingyenes.
Fontosabb funkciói: 3D modellraktár (3D warehouse): több ezer 3D-s modell elérhető, amit egy gombnyomással be lehet helyezni a tervbe. A nagy márkák termékei közül lehet választani, profi látványterveket lehet vele készíteni. Séta eszköz (Walk tool): szemmagasságból megtekinthető a terv, ezáltal minden nézetből meg lehet vizsgálni, hogy megfelelő-e terv. Videó a használatáról. FreeCad ingyenes tervező program A FreeCAD egy nyílt forráskódú parametrikus tervezőprogram, amely a gyakori CAD alkalmazásokra teljesen ingyenes megoldást biztosít. NanoCad ingyenes tervező program A klasszikus AutoCad-hez hasonló a kezelőfelülete, így könnyű váltani a NanoCad-re. Klasszikus CAD program parametrikus funkciókkal, ami kiemeli a többi közül, az praktikus táblázatkezelő megoldása. Blender ingyenes tervező program A Blender egy ingyenes és nyílt forráskódú 3D-s tervezőprogram. Támogatja az összes 3D tervezési folyamatot: a parametrikus modellezést, a terméktervezést, az animáció készítést, a szimulációt, a renderelést és a mozgáskövetést, a videószerkesztést és 2D animációs folyamatokat. A Blender kilóg a gépészeti tervező programok közül, mert építészeti tervezésekre is kiválóan használható. Gyakran használják 3D nyomtatott modellek készítésére is. A Blender weboldala: www.blender.org. LibreCad ingyenes 2D tervező program A LibraCad a 2000-es éveket idézi számomra, amikor még a 2D-s AutoCad-ben rajzoltunk. Ingyenes és nyílt forráskódú CAD szoftver, amely csak 2D-s rajzolást tesz lehetővé, azt viszont profi módon.
A következő részben a padlófűtés és a kapcsolódó technológiák részletes összefüggéseit ismertetjük. Kell fizetni ezekért a programokért? A listában szereplő programok alapfunkciói ingyenesen használhatók. Néhánynál van fizetős csomag is bővebb funkciókkal vagy több menthető projekttel, de a tervezés nagy része ingyen elvégzhető. Telepíteni kell őket? A legtöbb program böngészőből, telepítés nélkül fut.
Korábban a felületfűtést ezen belül a padlófűtést, jellemzően konvekciós (radiátoros) fűtések kiegészítéseként használták, illetve alacsony fűtési hőszükségletű helyiségek temperálására. Az energiatakarékosság- és a maximális hőkomfort iránti igény, valamint az épületek hőtechnikai paramétereinek javulása lehetővé tette, hogy a felületfűtések mára kizárólagos fűtési megoldásként legyenek. A padlófűtés mellett ma már gyakori az oldalfal-, valamint a mennyezet fűtés is.
Pl.: Egy családi ház radiátoros fűtési rendszere 10kW fűtési hőszükséglet esetén te/ tv - 70/50°C (ΔT=20K) hőfoklépcsővel számolva ~0,430 m3/h térfogatárammal tervezünk. Abban az esetben ha ugyanezt az épületet kizárólagos padlófűtéssel szeretnénk megvalósítani te/ tv - 40/35°C (ΔT=5K) már 1,72 m3/h térfogatáramot kell szétosztanunk az egyes fűtőkörök között.

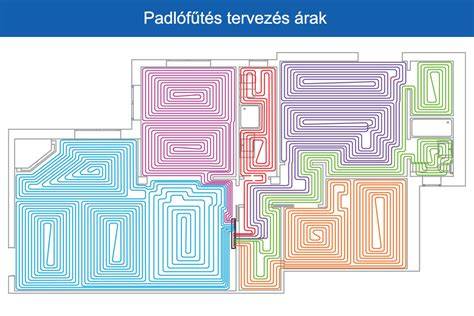

A fűtőcsövek fektetési távolsága eltérő lehet. Ritkább csőfektetéssel, alacsonyabb vízhőmérséklettel alacsonyabb padlóhőmérséklet és hőleadás választható, sűrűbb csőfektetés mellett, magasabb vízhőmérséklettel nagyobb értékek.
A Danfoss által Magyarországon ingyenesen elérhető DanFloor padlófűtés-méretező programmal a körök tervezése rendkívül egyszerű. Ezt a programot ajánljuk szerelőknek is, hiszen a program oly módon készült, hogy ne legyen szükség speciális ismeretekre. A DanFloor program segítségével pillanatok alatt számítható adott csőosztás- és adott vízhőmérsékleti adatok mellett a fajlagos, négyzetméterenkénti hőteljesítmény és a kialakuló padlóhőmérséklet. A felületfűtési körök vízelosztását osztó-gyűjtőkkel tudjuk megvalósítani. A legfontosabb szempont ezek kiválasztásánál az, hogy minden egyes fűtőkör térfogatáramát külön-külön be tudjuk állítani egzakt módon.
Probléma megoldás: A Danfoss osztó-gyűjtők beépített szelepeinek segítségével ez könnyedén megtehető. A felületfűtések jellemzően állandó térfogatáramú rendszerek, ezért az osztó-gyűjtők beépített szelepeinek beállításával egy jól beszabályozott rendszert tudunk kialakítani.
Azonban a helyiségek rendeltetésükből és a használat jellegétől függően időben eltérő hőigénnyel rendelkeznek, vagyis szobatermosztátokkal hőmérséklet szabályozásról kell gondoskodni. Ennek hatására egyes körök kinyitnak, mások zárni fognak vagyis hálózatunk egy változó térfogatáramú rendszerré alakul át.
Annak érdekében hogy minden fűtési kör megfelelően működjön, gondoskodni kell a nyomáskülönbség állandó értéken tartásáról Danfoss ASV-PV nyomáskülönbség szabályozó szelepekkel. Komfortos és energiahatékony rendszerek elképzelhetetlenek helyiség hőmérséklet szabályozás nélkül.
A komfort és takarék üzemmódok megválasztásával jelentős fűtési költség megtakarítás érhető el. Gyakori kérdés, hogy érdemes-e egyedi helyiség hőmérséklet szabályozást csinálni? Főleg családi házak esetében rendkívül gyakori megoldás a felületfűtés és a konvekciós fűtés együttes alkalmazása.
Gyakran a földszinten a konyha, étkező, nappali, vizes helyiségekben alkalmaznak padlófűtést, az emeleti szobákban radiátoros fűtést alakítanak ki. Egy ilyen vegyes rendszer esetén eltérő hőmérsékletű fűtővíz szükséges a radiátoros és a felületfűtési körben. Ezekre a problémákra kínál megoldást a Danfoss FHM-Cx sorozatú előreszerelt hidraulikai blokk, melynek feladata a rendszerek térfogatáramának és előremenő hőmérsékletének szabályozása.
A kompakt, rugalmas kialakításnak köszönhetően a blokk közvetlenül az osztó-gyűjtőre szerelhető, akár jobb-, akár baloldalt, úgy, hogy a primer csőcsatlakozás oldalról vagy alulról végezhető el. A padlófűtés előremenő hőmérsékletét önműködő arányos szabályozó szabályozza. A szabályozónak köszönhetően a padlófűtő rendszer kívánt előremenő hőmérséklete mindig állandó marad. A padló túlzott méretű felmelegedését biztonsági termosztát akadályozza meg. A beépített ellenőrzőszelepnek köszönhetően ellenőrizhető a megfelelő áramlási irány, illetve hőmérsékletszenzorok szerelhetők be. A blokk része a felül elhelyezkedő légtelenítő és egy hőmérő is. Az FHM-C1, -C2 és -C3 elektronikus, változó fordulatszámú szivattyúval rendelkezik (Alpha+). Az FHM-C5 és -C6 típust standard, háromfordulatú szivattyúval szerelik (UPS). Az FHM-C7, -C8 és -C9 típust alacsony energiafogyasztású, változó fordulatszámú szivattyúval (Grundfos Alpha2) szereltük fel. A szivattyú éjjeli üzemre fogyasztáscsökkentő funkcióval rendelkezik.
Az FHM-Cx kompakt hidraulikai blokkok közvetlenül, speciális berendezések nélkül csatlakoztathatók a Danfoss osztó-gyűjtő rendszerekhez. Végezetül szeretném kihangsúlyozni, hogy az igen jó hatásfokkal működő kondenzációs kazánok, vagy gazdaságos üzemvitelt ígérő hőszivattyúk a gyakorlatban csak akkor működnek megfelelően illetve csak akkor várhatunk valós megtakarítást, hogyha megteremtjük a szükséges peremfeltételeket.
A saját készítésű padlófűtés csőszükséglet kalkulátorral könnyedén megtehetünk. Ez a kalkulátor különösen hasznos a padlófűtés rendszerének optimalizálásában, mivel lehetővé teszi a szükséges cső hossz pontos kiszámítását. Ez nem csak a padlófűtés hatékonyságát növeli, hanem hozzájárul az energiafogyasztás csökkentéséhez is. A padlófűtés rendszerének személyre szabott tervezése során a kalkulátor segít meghatározni a különböző helyiségek specifikus igényeit, így a padlófűtés még gazdaságosabbá válik.
Továbbá, a padlófűtés csőszükséglet kalkulátor használata idő- és költséghatékony, mivel segít elkerülni a felesleges anyagbeszerzést és a túlzott munkát. A padlófűtés különböző technológiái és rétegrendjei lehetővé teszik a felhasználók számára, hogy az épület sajátosságaihoz és személyes igényeikhez legjobban illeszkedő rendszert válasszanak. Négy népszerű padlófűtési rendszertechnológia a tacker lemez, a vashálóra történő szerelés, a pogácsás rendszerlemez és a tépőzáras rendszer.
Mindegyik rendszertechnológia különböző előnyökkel rendelkezik, és a választás általában az épület sajátosságain, a telepítési körülményeken és a költségvetésen alapul. A padlófűtés méretezése nem egy sablonokból összerakott feladat, hanem egy precíz, mérnöki pontosságot igénylő folyamat. A lényege, hogy az épület hőveszteségét hajszálpontosan felmérjük, és ehhez igazítsuk a fűtési rendszert. A cél egyszerű: a padlófűtés pont annyi meleget adjon le, amennyi az adott szoba kellemes hőmérsékleten tartásához kell - se többet, se kevesebbet.
A padlófűtés tervezése során a legnagyobb hiba, amit elkövethetünk, ha ökölszabályokra vagy a szomszéd „bevált” módszereire hagyatkozunk. Minden a helyiségenkénti hőszükséglet-számítással kezdődik. A hőszükségletet rengeteg tényező befolyásolja, és ezek mindegyike alapjaiban határozza meg a méretezés végeredményét.
Az épület hőszigetelése: Ez talán a legkritikusabb pont. Egy korszerű, jól szigetelt ház (például 15-20 cm homlokzati és 30 cm födémszigeteléssel) hőigénye meglepően alacsony, akár 30-40 W/m² is lehet. Ezzel szemben egy gyengébben szigetelt, régebbi épületnél ez az érték simán felkúszhat 70-80 W/m² fölé. Helyi éghajlati viszonyok: Nem mindegy, hogy egy épület az Alföldön vagy a Kékestetőn áll.
A méretezés nem csupán a csövek lefektetéséről szól. A cél egy olyan rendszer megalkotása, amely évtizedeken át gazdaságosan és megbízhatóan hozza a tökéletes komfortérzetet. Ha már megvan a pontos hőszükséglet, akkor lehet csak felelősen továbblépni a következő feladatokra: a fűtési körök kiosztására, a csőtávolság meghatározására és a teljes hidraulikai rendszer megtervezésére.
Sokan nem is gondolnák, de a tökéletes komfortérzet sokszor az apróságokon múlik. A padlófűtés lényege, hogy a teljes padlófelületen keresztül, egyenletesen sugározza a meleget. A burkolat anyaga az egyik legfontosabb tényező, ami a rendszer hatékonyságát és reakcióidejét illeti. A járólap, a greslap vagy a márvány alacsony hőellenállása miatt szinte tökéletes párost alkot a padlófűtéssel.
Tervezzen előre! Ha már a tervezéskor tudja, hol lesznek a fix, beépített bútorok, akkor azok alá teljesen felesleges fűtőcsöveket fektetni. A burkolat legyen mindig padlófűtésre alkalmas, és legyen olyan, amelyen a gyártó jelölése egyértelmű. A vastag szőnyegekkel vagy a tömörfa parkettával óvatosan kell bánni. Gyakori megoldás, hogy a földszinten padlófűtés, az emeleti hálószobákban radiátoros fűtés található, vagyis a két rendszer szakszerűen összehangolt működése a kulcs.
A padlófűtés alacsony (kb. 35-45°C), míg a radiátoros kör magasabb (kb. 55-75°C) előremenő vízhőmérsékletet igényel. Ezt a különbséget a gépésztervező speciális keverőszelepekkel, külön fűtési körök létrehozásával oldja meg. Egy stabil és hatékony fűtési rendszer alapja a minőségi alkatrészek használata.
Az apparat Kft. a csővezetékektől az osztó-gyűjtőkön át a legapróbb szerelvényekig mindent megtalál, amire szüksége lehet. A padlófűtés méretezése során fontos a megfelelő osztó-gyűjtő kiválasztása és a rendszer többi eleméhez is elengedhetetlen a minőségi alkatrészek használata. Ismerje meg a különböző padlófűtés osztó-gyűjtő típusokat, hogy megtalálja a rendszeréhez leginkább illeszkedő megoldást. A padlófűtés méretezése nem sablonos feladat, hanem mérnöki pontosságot igényel.
A lényege: a helyiség hőigényét pontosan felmérve igazítjuk a fűtési rendszert. A távvezérlés fontos, mert a nyomáskülönbség állandó értéken tartása, a fűtési körök megfelelő hosszának meghatározása és a rotaméteres mérés mind segítik a kiegyensúlyozott működést. A külső falak és a nagy ablakok mentén mindig sűrűbben dolgozunk, míg a belső helyiségekben ritkább csőtávolság is megfelel. A szabályozás és a dilatációs megoldások nélkülözhetetlenek a hosszú élettartamhoz.
A padlófűtés elengedhetetlen eleme a dilatációs rendszerek kiépítése: peremdilatáció és meződilatációs elrendezés szükséges. Minden fal, oszlop és fix szerkezeti elem mentén rugalmas peremszalag szükséges. Ökölszabályként 30-40 m²-nél nagyobb vagy 8 méternél hosszabb egybefüggő felületeket dilatációs profillal kell felosztani. Ennek hiánya repedéseket okozhat.
Az osztó-gyűjtő és a körök hajtása a padlófűtés lényeges része. A gyártók szerint az osztó-gyűjtőkön rotaméterrel jelzik, hogy egy-egy körön mennyi liter víz halad percenként. A rendszer finomhangolása a kulcs: minden körhöz külön szabályozható térfogatáram szükséges. Indulás a legnagyobb hidraulikai ellenállású körrel - a többi kör fojtása. A kiegyensúlyozás után ellenőrizni kell a köröket újra. A magyar gyakorlatban a fűtés hatékonysága érdekében a padlófűtés körök maximális területe általában nem haladja meg a 40 m²-t. Egy átlagos családi ház hőigénye 50-80 W/m² között mozog, a szigetelés minőségétől függően.
Az osztó-gyűjtő kiválasztása és a rendszerhez kapcsolódó komponensek minősége alapvető a hosszú távú megbízhatósághoz. A különböző padlófűtés osztó-gyűjtő típusok segítenek megtalálni a rendszeréhez leginkább illeszkedő megoldást. A padlófűtés méretezése során a helyiségeket és a hőszükségletet mérnöki pontossággal kell meghatározni.
Az alkalmazott anyagok és technológiák között a legnagyobb összefüggés a hőleadás és a vezető szerkezetek között van. A padlófűtés tervezésekor figyelembe kell venni a cső anyagát és átmérőjét is: a 16x2 mm-es csövek gyakoriak, 20x2 mm-es csövek pedig nagyobb teljesítményt és áramlási képességet biztosítanak. A magyar gyakorlatban egy 10 cm-es osztásköz alapján körülbelül 10 méter cső/négyzetméter számolható, tehát 100 m²-es ház esetében körülbelül 1000 méter cső szükséglet adódhat.
- Helyiségek felosztása és hőigények meghatározása
- Csőosztás és körhossz optimalizálás
- Vízhőmérséklet és terhelés egyensúlyának kialakítása
- Nyomáskülönbség állandó értéken tartása és szabályozása
- Áramlásmérők és rotaméterek használata
Profi tipp: Soha ne lépjük túl egy fűtési kör maximális hosszát! Ez a szempont kulcsfontosságú a hidraulikai ellenállások kiegyensúlyozásához. A tervezés során a helyiségeket gyakorlatilag felszeleteljük ezekre az optimális hosszúságú körökre. Egyáltalán nem szükséges minden kör beiktatása azonos hosszúságú legyen; a különböző zónák igényéhez igazítsuk a csőosztást.
A tervezési folyamat során meghatározzuk a falakba süllyesztett vagy falon csatlakozó osztó-gyűjtő megoldások közti döntéseket. A falba süllyesztett változat diszkrét és esztétikus, a falon kívüli verzió pedig felújításoknál gyakran praktikus. A rotaméteres osztó-gyűjtő a modern padlófűtés alapkövetelménye, mert pontosan mutatja a körön átfolyó víz mennyiségét.
Indulás: Teljes nyitás. Megkeressük a mértékadó köröket és kezdetben azokat fojtjuk, majd fokozatosan állítjuk be a többi kört. A precíz beszabályozás a kulcsa annak, hogy elkerüljük a kellemetlen hőmérséklet-különbségeket. A magyarországi gyakorlatban a padlófűtés méretezése során a fűtési körök maximális területe általában nem haladja meg a 40 m²-t.
Padlófűtés tervezés Revitben az Uponor BIM könyvtárral
A rendszer mind egységeiben, mind a teljes hálózatban a szelektív és pontos vezérlésre támaszkodik: a fűtési köröket és nyomáskülönbséget állandó értéken tartó szelepek, a hőmérséklet-szenzorok és az osztó-gyűjtő központi szerepet játszanak. A kiválasztott komponensek közé tartozik a Danfoss ASV-PV, és a FHM-Cx sorozatú hidraulikai blokkok, melyek célja a körök térfogatáramának és előremenő hőmérsékletének pontos szabályozása.
A padlófűtés leghatékonyabb és leggazdaságosabb működése érdekében a megfelelő perem-, dilatációs és hőszigetelési paraméterekkel kell kezdeni. A peremdilatáció mentén minden fal, oszlop és fix szerkezeti elem mentén rugalmas peremszalagot kell alkalmazni. A dilatációs profilok alkalmazása kritikus a hosszú távú megbízhatóság érdekében.
A fűtésrendszer optimális működése érdekében a burkolatok kiválasztásánál figyelembe kell venni a hővezetést és a gyártói ajánlásokat. A kerámia- és kőburkolatok ideálisak a padlófűtéshez, míg a vastag szőnyegek és tömörfa parkettok esetenként kivételt is jelenthetnek. A két rendszer összehangolásához speciális keverőszelepekre és külön fűtési körökre lehet szükség.
Az energiatakarékos és kényelmes megoldások érdekében fontos a teljes rendszer beállítása: a körök hosszának meghatározása, a nyomáskülönbség szabályozása, az osztó-gyűjtő kiválasztása és a szelepek pontos beállítása. A modern rendszerek között a kondenzációs kazánok és hőszivattyúk csak akkor hoznak reális megtakarítást, ha a peremfeltételek adottak.
