A Padlófűtés Vezérlésének Egyszerűsítése és Modernizálása
A padlófűtési rendszerek időnként vezérléstechnikai és szabályozási szempontból túl bonyolultak, ezért a megrendelők és a kivitelezők számára is átláthatatlanok. Sőt, sokszor nem is hozzák az elvárt eredményeket. Minél egyszerűbb egy fűtési rendszer, annál könnyebben kezelhető, sőt a tulajdonos, építtető is könnyebben megérti a működését. A kivitelezők sokszor találkoznak olyan padlófűtési megoldásokkal, ahol feleslegesen építenek be vezérlő szelepeket, túlbonyolítva annak működését. Ha valami meghibásodik, ilyen esetben nehéz a javítás, a szerelés, és természetesen nagyobb a szervizelés költsége is. A vegyes, padlófűtéses és radiátoros rendszerek együttes működésénél fordulhatnak elő sokszor túlbonyolított vezérlések, melyek a megfelelő hőmérsékleti szintet biztosítják. Létezik jóval egyszerűbb megoldás is, amely sokkal átláthatóbb, és egyszerűbb fűtést eredményez.
A Kapillárisfejes Vezérlés Mint Egyszerűsített Megoldás
Régebbi rendszerekben a hőcserélő feladata volt az is, hogy a fűtési hálózatot a korróziótól megvédje. Jelenleg olyan vezetékcsöveket alkalmaznak, ami oxigéntől mentesek. A hőcserélő közbeiktatása energiaveszteséget produkál. A kapillárisfejjel vezérelt padlófűtési rendszereknél hőcserélőt sem kell beépíteni, ennek köszönhetően elég egy tágulási tartály. Ebben a rendszerben függetlenül attól, hogy milyen az előre menő víz hőmérséklete, egy keverőszelep dönti el, hogy a kazántól érkező meleg vízhez - melynek a hőmérséklete 40-90 °C közötti -, a padlófűtéstől visszaérkező „hideg” vizet milyen mértékben kell keverni az optimális hőmérséklet beállításához. Ez a kapilláris termosztát fejjel szabályozható. Így a beállított hőmérsékletű vizet egyenletesen széthordja a rendszer a lakásba, és egyenletes hőmérsékletet biztosít. Azonban nem tudja automatikusan a kazánt elindítani, ezért szükség van szoba termosztátra. A szeleptest a padlófűtésre kifejlesztett sztenderd, a beépítő készlet segítségével lehet a kapilláris fejet elhelyezni. A szerkezetre rá van írva, hogy milyen hőmérséklet beállítására alkalmas. Az eszköz tetején van egy kontrázó hőmérő, amivel a kívánt hőmérséklet beszabályozható. Motoros szelepeket, szabályzókat, három utas szelepeket válthatunk ki a kapilláris fejjel. Ha a bonyolult vezérlések elromlanak, mindig az a történet vége, hogy a szerelő leveszi azokat, és kézi kerékkel beállít egy optimális hőmérsékletet.
A szivattyú a kapillárisfejjel ellátott rendszerben is nonstop működik. Ha csökkenteni akarjuk a működési időt, akkor ez egy egyszerű programkapcsolóval (konnektorból menjen, vagy ne az áram a szivattyúhoz) megoldható. A kapilláris fejjel ellátott szelep, mintegy önálló radiátoregységként kezeli a padlófűtést. Életből vett példa, ahol egy 50 nm-es konyha radiátorait cserélték le padlófűtésre, és ezzel a megoldással építették ki a rendszert. Sokkal kisebb volt az új szerelvény, mint a radiátor, könnyen el lehetett dobozolni. A padlófűtés vezérlés meghibásodási lehetősége is minimális, csak mechanikusan lehet tönkretenni, letörni stb. a kapilláris fejet. A szelep, az érzékelő hüvely nem tud tönkremenni, értelem szerűen más problémák nem merülhetnek fel. Tehát ez a padlófűtés vezérlés lényegesen egyszerűbb, mert egy vízkör van, nincs szükség hőcserélőre, egy tágulási tartály dolgozik.
Modern Okos Termosztátok és Vezérlési Rendszerek
A fűtési rendszerek fejlődése magával hozta az okos termosztátok és intelligens vezérlési rendszerek megjelenését is. Ezek a megoldások tovább növelik a hatékonyságot és a kényelmet, miközben lehetőséget adnak a távoli elérésre és a személyre szabott beállításokra.
A Nobo padlófűtés tökéletes vezérlőegysége a méltán népszerű NTB-2R és NTB-2T. Amikor a Nobø padlófűtés-termosztátjának fejlesztésén dolgoztunk, a használhatóságot tekintettük fő szempontnak. Az NTB-2T helyi vezérléssel, míg az NTB-2R központi vezérléssel is üzemeltethető termosztátok. Az NTB-2R és NTB-2T szobatermosztátok az adaptív indításnak köszönhetően már a beállított időpontra felfűtik a helyiséget, amit az előző 10 nap hőmérséklet- és időértékeiből számít ki. Amennyiben az NTB-2R termosztát az Eco Hub-bal történő vezérlésre van állítva, ekkor az adaptív funkció nem lép működésbe, de az alacsonyabb energiafelhasználás és a magasabb fűtéskomfort még sosem volt ennél egyszerűbb. A Nobo NTB termosztátok alkalmasak meglévő padlófűtés vezérléséhez is, mivel a termosztátban nem csak a Nobo gyári padlószenzor értéke adható meg, hanem más gyártók értékeit is beállíthatjuk. A Nobo Energy Control akár 25%-kal is csökkentheti a fűtésköltségét. A Nobo ECO HUB üzembe helyezéséhez egy Wi-Fi képes routerre van szükség. A Nobo-Dimplex NTB/DTB 2R a Nobo ECO HUB központi vezérléssel és önállóan is üzemeltethető termosztát.
A padlófűtés vagy fal- és mennyezetfűtés egy hatékony fűtési rendszer, de még hatékonyabbá tehető a megfelelő szabályozással. Az egyszerű termosztátok helyett egy modern padlófűtés vezérlő, mint például a Honeywell Home HCC100, lehetőséget kínál arra, hogy a fűtést precízen irányítsuk. Az egész rendszert úgy kell elképzelnünk, hogy van egy evohome központ, amely összegyűjti a helyiségekben mért hőmérsékleti adatokat, azaz a termosztátok adatait. Ezután összeveti ezeket a programozott értékekkel és pontosan nyitja és zárja a szelepeket az osztón. Ezt a precíz műveletet a HCC100 padlófűtés vezérlő végzi, rádiós parancsok alapján. A vezérlő gyakorlatilag az osztó mellett van telepítve, és a hozzá tartozó motorok itt vannak bekötve. Minden motor, beleértve az alatta lévő padlófűtő köröket is, a saját zónájához van programozva a vezérlőben. Tehát, ha például a nappaliban három fűtőkör található, akkor ez a három motor a "nappali" zónához van programozva. A fürdőszobában lévő fűtőkör pedig a "fürdőszoba" zónához tartozik, és így tovább. Ez lehetővé teszi, hogy a zónák függetlenül működjenek egymástól, a többi zónától való független szabályozással. A HCC100 padlófűtés vezérlő képes további fontos feladatokra is. Vezérli a keringtető szivattyút, tehát az csak akkor indul, ha legalább egy fűtőkör nyitva van. Továbbá, képes kommunikálni a hőforrással, például a kazánnal vagy a hőszivattyúval, ha valamelyik zóna fűtést igényel. A készülék fogadhat harmatpont kapcsoló jelzést is, amely fontos kiegészítő hűtési rendszer esetén. Ha az evohome központon télről nyárra váltunk vagy fordítva, a vezérlő küld egy tél/nyár váltójelet a hőszivattyú felé, tehát automatikusan lesz télen meleg víz, nyáron hideg víz a rendszerben. Az evohome rendszer alapvetően rádiós, de a HCC100 alkalmazásával lehetőség van nem csak rádiós, hanem vezetékes termosztátokat is használni a zónákban. Az eszköz sokoldalúságával és funkcionalitásával az evohome rendszer részeként számos előnyt kínál a padlófűtés szabályozásában.
A padlófűtési rendszerek nagyon hatékonyak és gazdaságosak az otthon fűtésére. Lehetővé teszi a nagyobb fűtési kényelmet valódi megtakarítás mellett. A megtakarításokról egy rendszerre van szükség, amely szabályozza a szobákba juttatott hő mennyiségét. Padlófűtés vezérlőrendszer a TECH Controllers-től. A szabályozók speciális, modern eszközök, amelyek támogatják a hőmérséklet szabályozását az egyes helyiségekben külön-külön. A padlófűtési rendszereket gyakran önállóan vagy kiegészítő módon használják a lakóépületek fűtésére. Annak köszönhetően, hogy a padlófűtési rendszerek az energia egy részét sugárzás útján továbbítják, a hőmérsékleti kényelem sokkal alacsonyabb hőmérsékleten érhető el, ami jelentős megtakarításokat tesz lehetővé. A padlófűtés költségeinek csökkentése érdekében működésük irányításához padlófűtés vezérlőket kell felszerelni. A TECH Controllers cég négy funkcionális, modern padlófűtés-szabályozó rendszert kínál ügyfeleinek, amelyek teljes mértékben alkalmazkodnak a komplex fűtési rendszerek működéséhez. Az 5., 6., 7. és 8. sorozatú padlófűtés-szabályozók az általuk elvégzett számos funkciónak köszönhetően jelentősen befolyásolják az optimális hőmérséklet-szabályozást. Az 5-ös sorozatú padlófűtési vezérlő esetén, a felhasználó helyiségszabályozók segítségével állíthatja be a hőmérsékleti értékeket. A többi sorozat fejlett menüvel rendelkezik, amelyen keresztül szabályozhatja a szobák hőmérsékletét. A padlófűtési rendszerek közül két sorozatot vezetékes telepítésre terveztek (5. és 7. sorozat), egyet pedig vezeték nélküli telepítésre (8. sorozat). A 7. és 8. sorozatú padlófűtési rendszerekben fejlett vezérlőpanelek állnak rendelkezésre, amelyeknek köszönhetően egyetlen eszközről vezérelheti és módosíthatja az összes slave padlófűtés-szabályozón beállított paramétereket. A padlófűtési rendszerek lehetővé teszik az egyedi hőmérséklet-szabályozást minden helyiségben a mobil eszközökről is. Mi több, a TECH Controllers által gyártott padlófűtés-szabályozók lehetővé teszik a szivattyú és a fűtőberendezés csatlakoztatását további fűtési forráshoz. Ezek a padlófűtés szabályozók különböző fűtési rendszerekben működnek, és gyorsan felismerik az új alkatrészeket. A padlófűtési rendszerek mindegyike funkcionális és könnyen használható. Ennek köszönhetően kényelmesen szabályozható a fűtés, kényelmes hőmérséklet és jelentős megtakarítás érhető el.

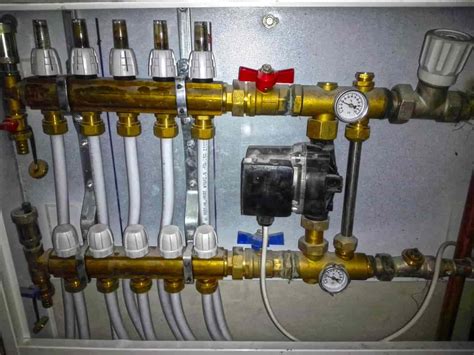

Reflektorban a PADLÓFŰTÉSI osztó-gyűjtő. / OKOSpercek
Elektromos Padlófűtés Vezérlése
Az elektromos padlófűtés rendszerek vezérlése jelentősen eltér a vizes padlófűtés rendszerektől. Míg a vizes rendszereknél általában egy központi termosztát irányítja a fűtést, az elektromos rendszereknél nincs ilyen felülvezérlésre lehetőség. Az elektromos padlófűtésnél a teljesítményvezérlés feladatát az adott helyiségben elhelyezett termosztát látja el a ki- és bekapcsolás megfelelő vezérlésével. Elektromos padlófűtésnél ezt a szerepet a padlószenzor látja el. Addig fűt a fűtőszőnyeg vagy fűtőkábel, amíg a padló hőmérséklete el nem éri az optimális hőfokot. Nincs túlfűtés, nem sérül a padlószerkezet, a laminált parketta, nem lesz kellemetlen meleg a kerámia a lábunknak.
Fontos, hogy a villanyszerelésnél mindig külön csövezést javaslunk a padlószenzor kábelének a betáp mellett, mert esetleges meghibásodás esetén így sokkal könnyebb cserélni. Ha a padló hőmérsékletének vezérlése elromlik, akkor a rendszer gyakorlatilag használhatatlan lesz, kellemetlen lehet a hőmérséklet a lábnak, vagy például a laminált padló sem óvható megfelelően (27-28 °C lehet csak). Javasolható a padlószenzor duplázása is! Minden általunk forgalmazott termosztát tartozéka az általában 3m hosszú vezetékkel ellátott padlóérzékelő, másnéven NTC szenzor. A padlószenzoros termosztátok általában 16 Amperrel terhelhetőek. Ez a gyakorlatban azt jelenti, hogy maximum 3600 Watt teljesítményű elektromos padlófűtés rendszer köthető rájuk. Ez általában nem is probléma, hiszen helyiségenként csak ritkán lépjük ezt túl.
A termosztát egy hőérzékelővel ellátott olyan eszköz, amely a fűtési rendszeredet vezérli. A beállított és az aktuális hőmérséklet alapján bekapcsolja vagy kikapcsolja a fűtésedet, hogy a hőmérséklet mindig az általad kért legyen. A fűtési rendszeredtől függően lehet egyetlen termosztátod, vagy akár minden szobában. Ez utóbbi esetben lehetőséged nyílik szobánként eltérő hőmérsékletet beállítani. A termosztát működése egyszerű. A kínálatunkban szereplő termosztátokat felületszerelhető (csőre rögzíthető) és szobai termosztátokra oszthatjuk. A helyiségi, azaz szobai termosztátok tovább bonthatók a vezérlés módja vagy a fűtési rendszerrel folytatott kommunikáció szerint. A szobai termosztátok külön alkategóriáját képezik a padlófűtéshez valók.
Kézi, Programozható és Okos Termosztátok
Kézi Termosztátok:
- Előnyök: Nagyon könnyen használható; csak be kell állítani a kért hőmérsékletet. Egyszerűségük miatt nagyszerűek azok számára, akik nem műszaki beállítottságúak.
- Hátrányok: A hőmérsékletet kézzel kell a kívánt beállításra állítani. Mivel nem programozhatóak, oda kell figyelni arra, hogy időnként állítsunk rajtuk: például, ha elmegyünk otthonról reggel és csak másnap jövünk haza, érdemes „lejjebb tekerni”, de figyelembe kell venni, hogy amikor hazaérünk hűvösebb lehet, hiszen azt kértük.
Programozható Termosztátok:
- Hátrányok: Kihívást jelenthet a programozásuk. Más hőmérsékletet lehet velük beállítani, más-más időpontokra, más-más napokra. A készülék bonyolult programozása, a számtalan lehetőség még a technikailag jártasabbak számára is zavaró lehet.

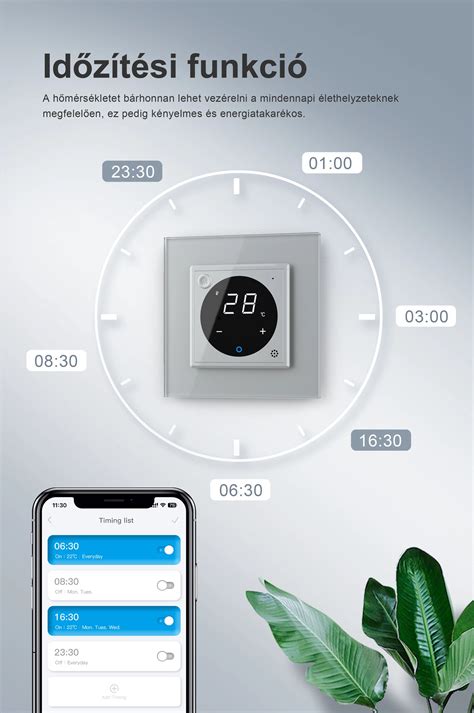

Okos Termosztátok:Ezek a legmodernebb termosztátok Wi-Fi-n keresztül kapcsolódnak az internethez, és távolról is vezérelhetők okostelefonoddal vagy táblagépeddel.
- Előnyök: A programozható termosztátokhoz hasonlóan különböző napokon különböző időpontokra különböző hőmérsékleteket állíthatsz be. Még kényelmesebben, mivel a termosztátot Wi-Fi-n keresztül okostelefonon egy applikációval programozhatod.
- Hátrányok: Drágább, mint más termosztátok. Szükség van hozzá okostelefonra, és biztosítani kell, hogy a Wi-Fi mind a telefon, mind a termosztát számára elérhető legyen.
A digitális szó inkább a termosztát kijelzőjének típusára utal. Rengeteg sokféle termosztát közül választhatsz, ami ijesztő feladatnak tűnhet, de valójában nem olyan nehéz, ha átgondolod, mit vársz el egy termosztáttól. Ha az ár a legfontosabb szempont, akkor egy kézi vagy egyszerűen programozható termosztátnak van a legtöbb értelme. Ha a kényelem, akkor fontold meg a Wi-Fi-s vagy okostermosztátot.
A programozható beállításokkal kiválaszthatja a kívánt fűtési sémát, a padlófűtés-termosztát pedig éjjel-nappal a beállított értékeken tartja és szabályozza a hőmérsékletet. Választhat programozható P5601UF modellt vagy a mobilalkalmazással vezérelhető GoSmart sorozat P56201UF modelljét.
A Padlófűtés Vezérlő Rendszerek Fontos Fogalmai
A termosztátok világában való eligazodáshoz elengedhetetlen néhány kulcsfontosságú fogalom ismerete:
- Hiszterézis: Az a tartomány a beállított hőmérséklet körül, amely alapján a termosztát tudja, milyen hőmérsékletnél kapcsolja be vagy ki a kazánt.
- Kapcsoló modul / egység: A vezeték nélküli termosztát vevőegysége, amely a kazán kapcsolására vonatkozó jelet fogadja.
- Vezérlő modul / egység: A vezeték nélküli termosztát adóegysége, amelyet általában a nappaliban helyeznek el; méri és kijelzi az aktuális hőmérsékletet, és ezen állítja be a kívánt értéket.
- OpenTherm: Kétirányú kommunikációs protokoll modulációs kazán és termosztát között.
- Kézi üzem: Programozási lehetőség nélküli üzem.
- Programozható üzem: Lehetővé teszi napi és heti fűtési séma előre beállítását.
- Digitális / Elektronikus: Nem mechanikus elven (pl. gáz hőtágulása membránra hatva), hanem elektronikus érzékelőkön és elektronikus kapcsolón (relé) alapul.
- Fagyvédelmi mód: A kazánon állandó, pl. 10 °C-os hőmérsékletet tart, hogy megakadályozza a vízvezetékek befagyását.
Kombinált Fűtési Rendszerek és Zónavezérlés
Vegyes, padlófűtéses és radiátoros rendszereknél gyakran találkozhatunk külső keringtetőszivattyúkkal, amelynek az indítását vezérelnünk kell. Ekkor a termosztát jelet ad a kazánnak, és bekapcsolja azt, ezzel párhuzamosan meghúz egy relét, amely bekapcsolja a padlófűtés-szivattyút. Itt fontos, hogy a padlófűtésrendszer úgy legyen kialakítva, hogy ne tudjon túlmelegedni. A kereskedelemben azonban egyszerű zónavezérlőket is kaphatunk, amelyek elegánsan oldják meg a problémát. A zónavezérlőket csatlakoztatni kell a hálózati feszültségre, majd a megfelelő pontjait a kazánba kell kötni. Két pontját a termosztátba, hármat pedig a szivattyúhoz. Lehetőségünk van plusz termosztátot bekötni, és máris kaptunk egy egyszerűbb zónavezérlő rendszert, ahol a radiátoros köröket és a padlófűtést külön működtethetjük.
A radiátoros fűtés és a padlófűtés kombinálása lehetséges egy helyiségen belül. Ez a megoldás lehetővé teszi, hogy magasabb hőmérsékleti kényelmet érjen el a szobában. Két különböző fűtési rendszer kombinálása házon belül új lehetőségeket nyit meg a felhasználók számára.
Az Optimális Hőmérséklet és a Megtakarítás
Ha egy adott ház szigetelése megfelelően szigetelt, elegendő a padló hőmérsékletét 22-24 °C-on tartani, de maximum 38 °C előremenő hőmérséklet javasolt, hogy minden helyiségben kényelmes hőmérsékletet tartsanak. Néhány kivételt figyelembe kell venni. Például egy kis fürdőszobában kevés hely maradhat a padlón a helyiség megfelelő hőmérsékletű fűtésére csak a padlófűtésnek köszönhetően.
A padlófűtési rendszer hatékonysága növelhető a keletkező hő gondos kezelésével. A TECH Controllers modern padlófűtési rendszerei akár 7 sorozatból állnak, amelyek olyan elemekből állnak, amelyek hatékonyan kommunikálnak egymással egy adott készleten belül, garantálva a megtermelt energia legjobb és gazdaságos felhasználását. Köztük vannak vezetékes és vezeték nélküli készülékek, amelyek a lakók igényeinek megfelelően működnek. Ez garantálja a termikus kényelmet és a megtakarítást. A padlófűtés költségeinek csökkentése érdekében működésük irányításához padlófűtés vezérlőket kell felszerelni.
Egészségügyi Szempontok és Mítoszok
A padlófűtéssel kapcsolatban sok mítosz létezik. Az egyik ilyen: a padlófűtés káros az allergiás emberek számára. Ez hamis. Először is fontos a hőmérséklet megfelelő szinten tartása a háztartásban élők egészségének és általános jólétének biztosítása érdekében. A kiegyensúlyozott rendszer nem melegíti túl a padlót, és nem okoz kellemetlenséget. Jelenleg nincs olyan bizonyíték, amely egyértelműen megerősítené a padlófűtés egészségünkre gyakorolt negatív hatásait. Érdemes emlékezni a padlófűtés szabályozásának számos előnyére. Ez gyakorlatilag éjjel-nappal hőmérséklet-szabályozást jelent az egyes fűtési zónákban, és teljesen a háztartás igényeihez igazodik.
Hagyományos vagy Elektromos Padlófűtés?
Minden felhasználónak joga van a preferenciáihoz. Nem lehet egyértelműen megmondani, melyik rendszer jobb. Mindegyik megoldásnak megvannak a maga előnyei és hátrányai. Elektromos fűtés esetén azonban sokkal magasabb üzemeltetési költségekkel kell számolnia. Ha nem használunk megújuló energiaforrásokat, például napelemeket, a rendszeresen növekvő villamosenergia-árak reálisan megnövelik a fűtéshez kapcsolódó költségeket. A vizes padlófűtési rendszernek is vannak hátrányai, de telepítését az alacsonyabb üzemeltetési költségek, valamint a különböző fűtőberendezésekkel, köztük a hőszivattyúval való egyszerű együttműködés lehetősége is támogatja.
